Устройство натяжения цепи рабочего органа шнекороторных снегоочистителей

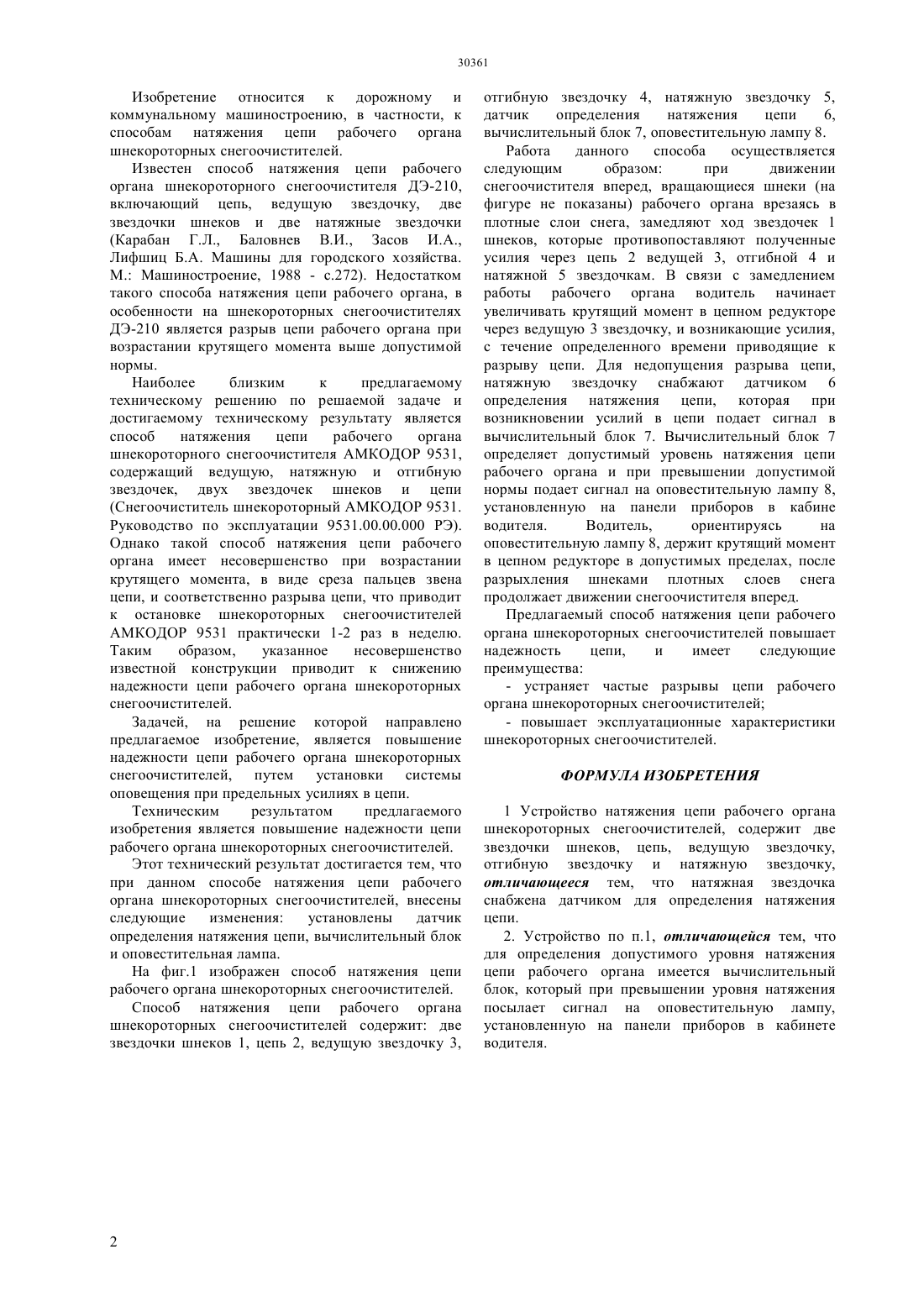

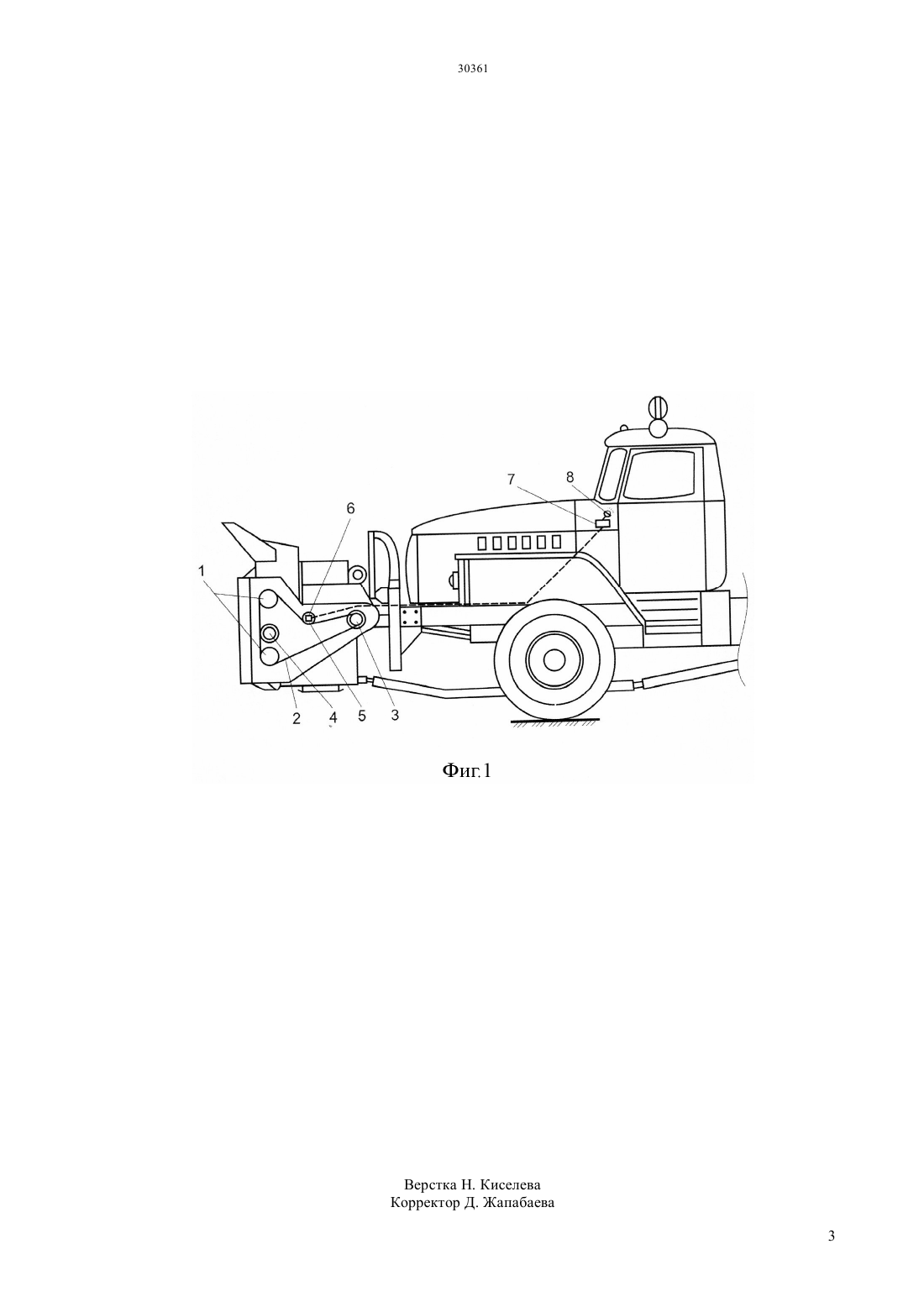

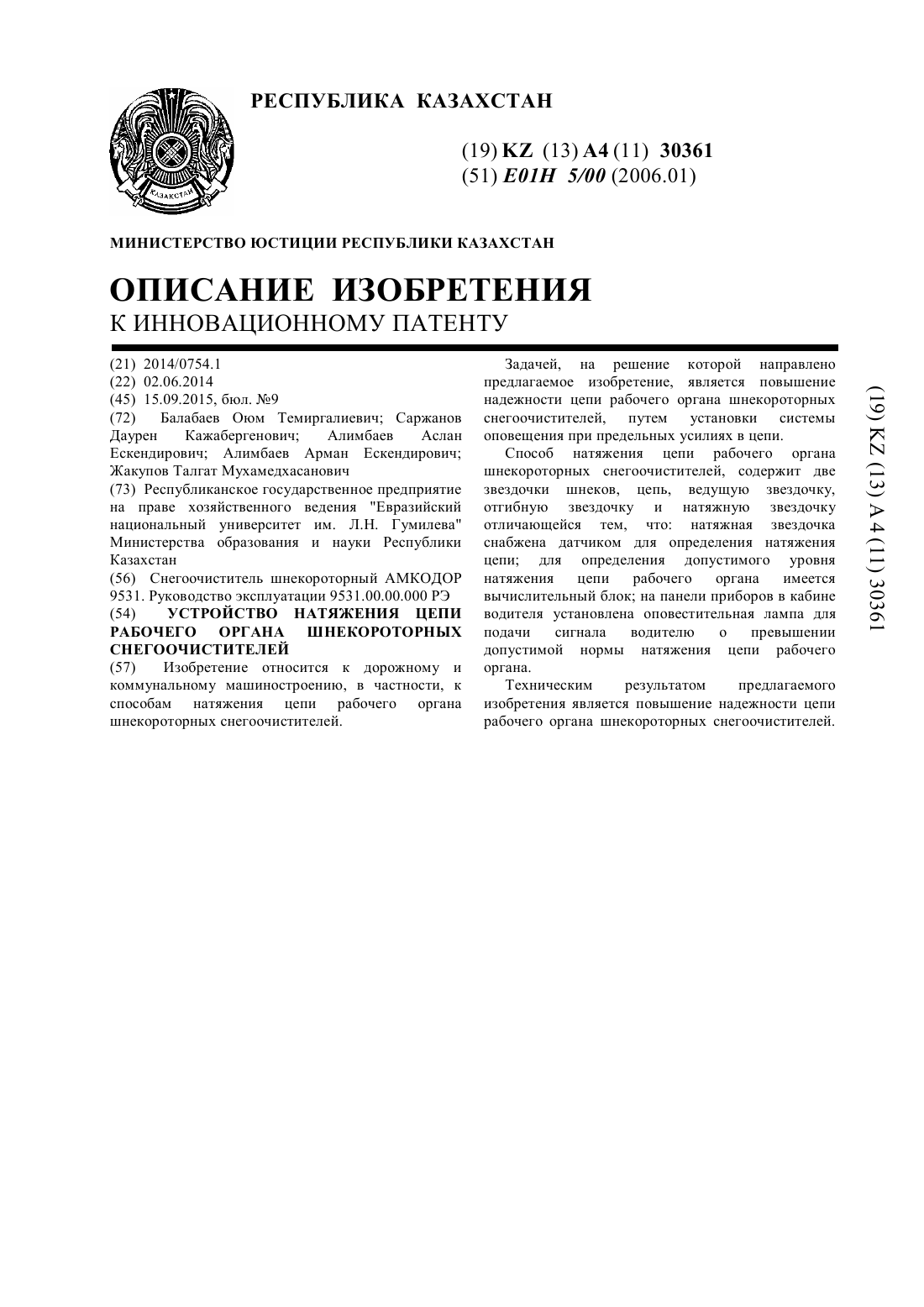

(51) 01 5/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей, на решение которой направлено предлагаемое изобретение, является повышение надежности цепи рабочего органа шнекороторных снегоочистителей, путем установки системы оповещения при предельных усилиях в цепи. Способ натяжения цепи рабочего органа шнекороторных снегоочистителей, содержит две звездочки шнеков, цепь, ведущую звездочку,отгибную звездочку и натяжную звездочку отличающейся тем, что натяжная звездочка снабжена датчиком для определения натяжения цепи для определения допустимого уровня натяжения цепи рабочего органа имеется вычислительный блок на панели приборов в кабине водителя установлена оповестительная лампа для подачи сигнала водителю о превышении допустимой нормы натяжения цепи рабочего органа. Техническим результатом предлагаемого изобретения является повышение надежности цепи рабочего органа шнекороторных снегоочистителей.(72) Балабаев Оюм Темиргалиевич Саржанов Даурен Кажабергенович Алимбаев Аслан Ескендирович Алимбаев Арман Ескендирович Жакупов Талгат Мухамедхасанович(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(56) Снегоочиститель шнекороторный АМКОДОР 9531. Руководство эксплуатации 9531.00.00.000 РЭ(54) УСТРОЙСТВО НАТЯЖЕНИЯ ЦЕПИ РАБОЧЕГО ОРГАНА ШНЕКОРОТОРНЫХ СНЕГООЧИСТИТЕЛЕЙ(57) Изобретение относится к дорожному и коммунальному машиностроению, в частности, к способам натяжения цепи рабочего органа шнекороторных снегоочистителей. Изобретение относится к дорожному и коммунальному машиностроению, в частности, к способам натяжения цепи рабочего органа шнекороторных снегоочистителей. Известен способ натяжения цепи рабочего органа шнекороторного снегоочистителя ДЭ-210,включающий цепь, ведущую звездочку, две звездочки шнеков и две натяжные звездочки(Карабан Г.Л., Баловнев В.И., Засов И.А.,Лифшиц Б.А. Машины для городского хозяйства. М. Машиностроение, 1988 - с.272). Недостатком такого способа натяжения цепи рабочего органа, в особенности на шнекороторных снегоочистителях ДЭ-210 является разрыв цепи рабочего органа при возрастании крутящего момента выше допустимой нормы. Наиболее близким к предлагаемому техническому решению по решаемой задаче и достигаемому техническому результату является способ натяжения цепи рабочего органа шнекороторного снегоочистителя АМКОДОР 9531,содержащий ведущую, натяжную и отгибную звездочек, двух звездочек шнеков и цепи(Снегоочиститель шнекороторный АМКОДОР 9531. Руководство по эксплуатации 9531.00.00.000 РЭ). Однако такой способ натяжения цепи рабочего органа имеет несовершенство при возрастании крутящего момента, в виде среза пальцев звена цепи, и соответственно разрыва цепи, что приводит к остановке шнекороторных снегоочистителей АМКОДОР 9531 практически 1-2 раз в неделю. Таким образом,указанное несовершенство известной конструкции приводит к снижению надежности цепи рабочего органа шнекороторных снегоочистителей. Задачей, на решение которой направлено предлагаемое изобретение, является повышение надежности цепи рабочего органа шнекороторных снегоочистителей, путем установки системы оповещения при предельных усилиях в цепи. Техническим результатом предлагаемого изобретения является повышение надежности цепи рабочего органа шнекороторных снегоочистителей. Этот технический результат достигается тем, что при данном способе натяжения цепи рабочего органа шнекороторных снегоочистителей, внесены следующие изменения установлены датчик определения натяжения цепи, вычислительный блок и оповестительная лампа. На фиг.1 изображен способ натяжения цепи рабочего органа шнекороторных снегоочистителей. Способ натяжения цепи рабочего органа шнекороторных снегоочистителей содержит две звездочки шнеков 1, цепь 2, ведущую звездочку 3, 2 отгибную звездочку 4, натяжную звездочку 5,датчик определения натяжения цепи 6,вычислительный блок 7, оповестительную лампу 8. Работа данного способа осуществляется следующим образом при движении снегоочистителя вперед, вращающиеся шнеки (на фигуре не показаны) рабочего органа врезаясь в плотные слои снега, замедляют ход звездочек 1 шнеков, которые противопоставляют полученные усилия через цепь 2 ведущей 3, отгибной 4 и натяжной 5 звездочкам. В связи с замедлением работы рабочего органа водитель начинает увеличивать крутящий момент в цепном редукторе через ведущую 3 звездочку, и возникающие усилия,с течение определенного времени приводящие к разрыву цепи. Для недопущения разрыва цепи,натяжную звездочку снабжают датчиком 6 определения натяжения цепи, которая при возникновении усилий в цепи подает сигнал в вычислительный блок 7. Вычислительный блок 7 определяет допустимый уровень натяжения цепи рабочего органа и при превышении допустимой нормы подает сигнал на оповестительную лампу 8,установленную на панели приборов в кабине водителя. Водитель,ориентируясь на оповестительную лампу 8, держит крутящий момент в цепном редукторе в допустимых пределах, после разрыхления шнеками плотных слоев снега продолжает движении снегоочистителя вперед. Предлагаемый способ натяжения цепи рабочего органа шнекороторных снегоочистителей повышает надежность цепи,и имеет следующие преимущества- устраняет частые разрывы цепи рабочего органа шнекороторных снегоочистителей- повышает эксплуатационные характеристики шнекороторных снегоочистителей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1 Устройство натяжения цепи рабочего органа шнекороторных снегоочистителей, содержит две звездочки шнеков, цепь, ведущую звездочку,отгибную звездочку и натяжную звездочку,отличающееся тем, что натяжная звездочка снабжена датчиком для определения натяжения цепи. 2. Устройство по п.1, отличающейся тем, что для определения допустимого уровня натяжения цепи рабочего органа имеется вычислительный блок, который при превышении уровня натяжения посылает сигнал на оповестительную лампу,установленную на панели приборов в кабинете водителя.
