Дренажное устройство земляной плотины

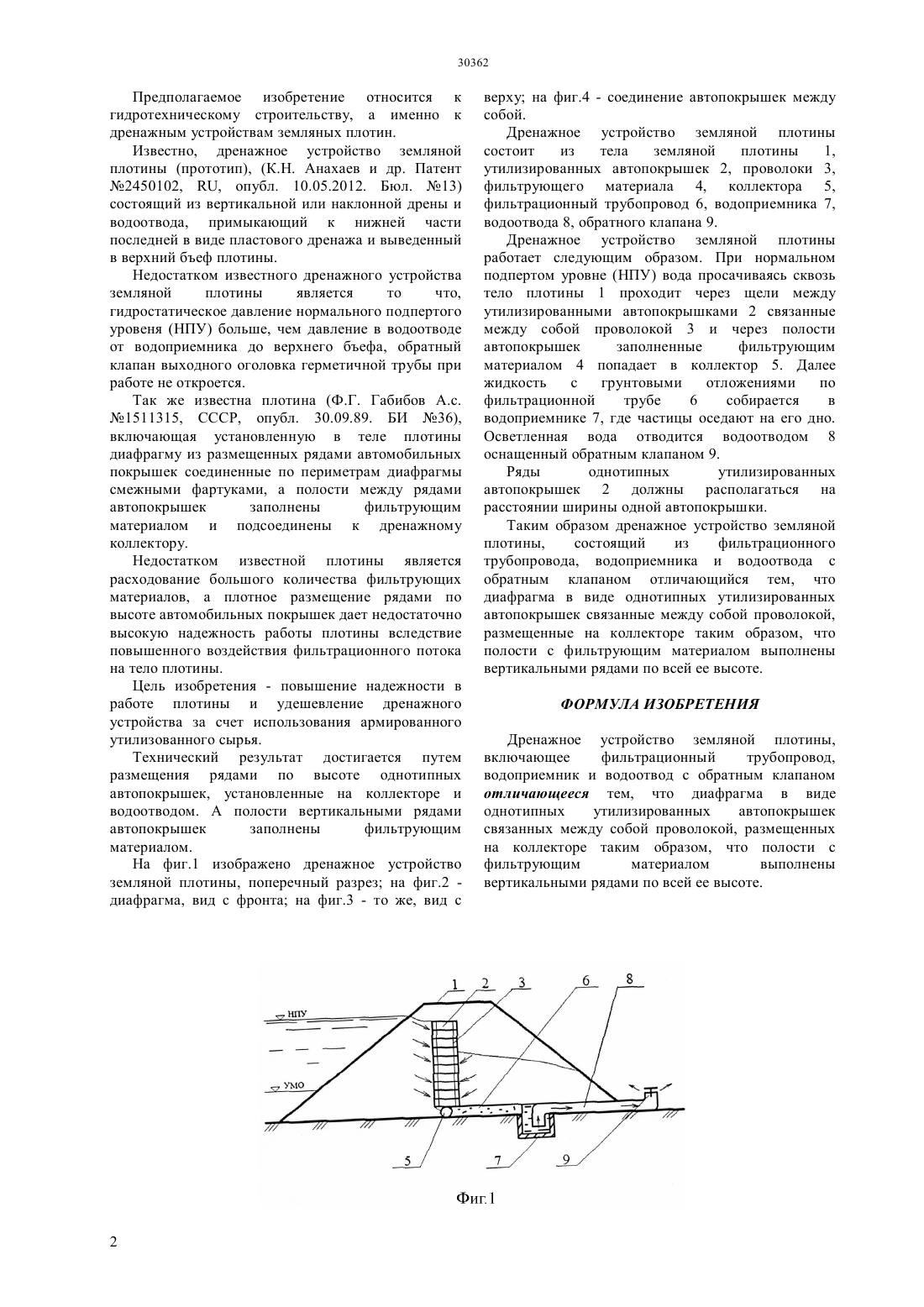

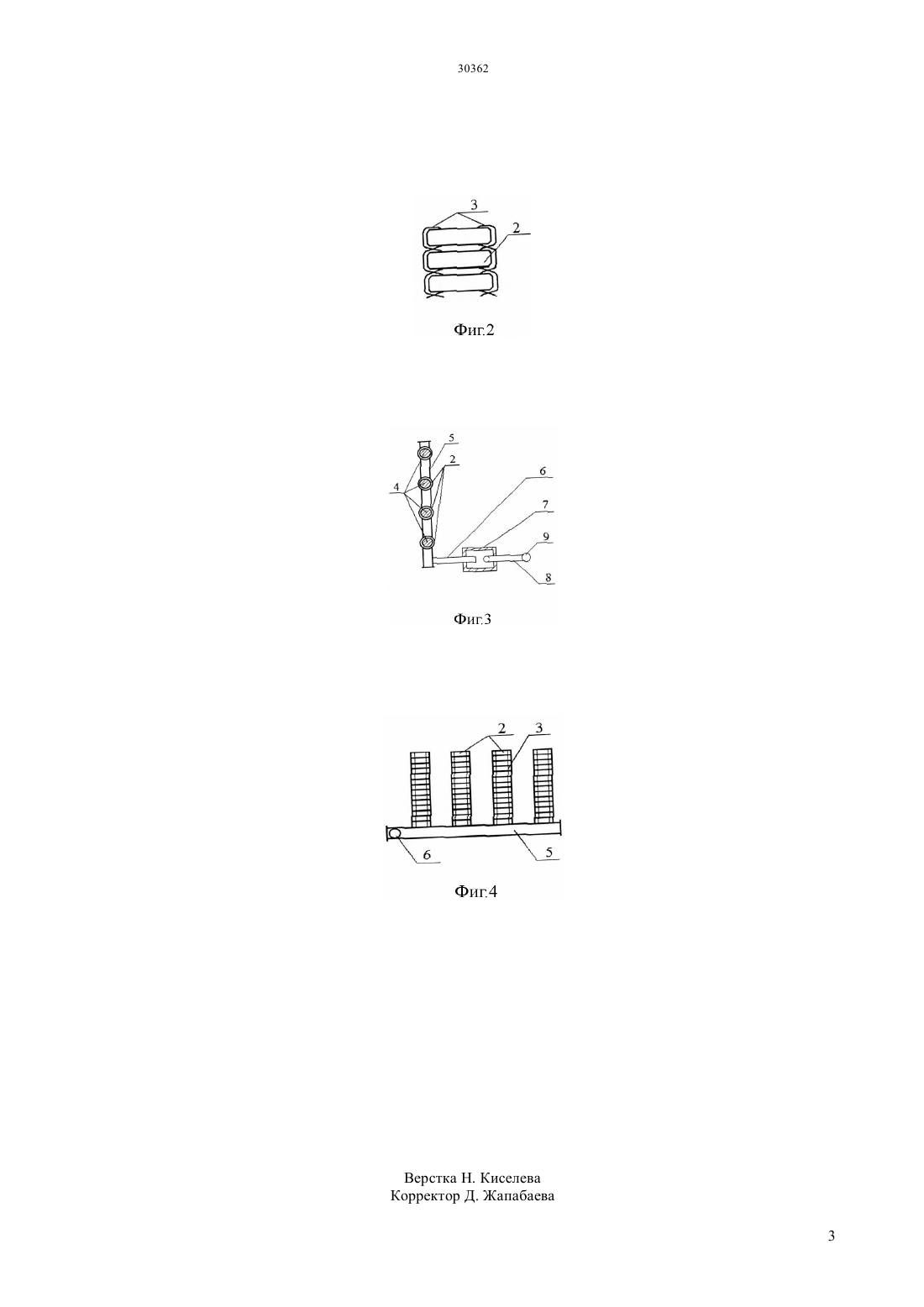

(51) 02 3/10 (2006.01) 02 7/00 (2006.01) 02 11/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Дренажное устройство земляной плотины,состоящее из фильтрационного трубопровода,водоприемника и водоотвода с обратным клапоном отличается тем, что диафрагма в виде однотипных утилизированных автопокрышек связанные между собой проволокой, размещенные на коллекторе таким образом, что полости с фильтрующим материалом выполнены вертикальными рядами по всей ее высоте. Автопокрышки используются в комплексе, как дополнительный противофильтрационный элемент,как емкость для основного противофильтрационного элемента и как его арматура.(72) Абдураманов Нурлан Абдураманович Ибраев Турсун Турмаханович Бакбергенов Нурлан Нуржасарович Кермалиев Умид Ташболатович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства(54) ДРЕНАЖНОЕ УСТРОЙСТВО ЗЕМЛЯНОЙ ПЛОТИНЫ(57) Предполагаемое изобретение относится к гидротехническому строительству, а именно к возведению противофильтрационных мероприятий. Предполагаемое изобретение относится к гидротехническому строительству, а именно к дренажным устройствам земляных плотин. Известно, дренажное устройство земляной плотины (прототип), (К.Н. Анахаев и др. Патент 2450102, , опубл. 10.05.2012. Бюл. 13) состоящий из вертикальной или наклонной дрены и водоотвода, примыкающий к нижней части последней в виде пластового дренажа и выведенный в верхний бъеф плотины. Недостатком известного дренажного устройства земляной плотины является то что,гидростатическое давление нормального подпертого уровеня (НПУ) больше, чем давление в водоотводе от водоприемника до верхнего бъефа, обратный клапан выходного оголовка герметичной трубы при работе не откроется. Так же известна плотина (Ф.Г. Габибов А.с. 1511315, СССР, опубл. 30.09.89. БИ 36),включающая установленную в теле плотины диафрагму из размещенных рядами автомобильных покрышек соединенные по периметрам диафрагмы смежными фартуками, а полости между рядами автопокрышек заполнены фильтрующим материалом и подсоединены к дренажному коллектору. Недостатком известной плотины является расходование большого количества фильтрующих материалов, а плотное размещение рядами по высоте автомобильных покрышек дает недостаточно высокую надежность работы плотины вследствие повышенного воздействия фильтрационного потока на тело плотины. Цель изобретения - повышение надежности в работе плотины и удешевление дренажного устройства за счет использования армированного утилизованного сырья. Технический результат достигается путем размещения рядами по высоте однотипных автопокрышек, установленные на коллекторе и водоотводом. А полости вертикальными рядами автопокрышек заполнены фильтрующим материалом. На фиг.1 изображено дренажное устройство земляной плотины, поперечный разрез на фиг.2 диафрагма, вид с фронта на фиг.3 - то же, вид с верху на фиг.4 - соединение автопокрышек между собой. Дренажное устройство земляной плотины состоит из тела земляной плотины 1,утилизированных автопокрышек 2, проволоки 3,фильтрующего материала 4, коллектора 5,фильтрационный трубопровод 6, водоприемника 7,водоотвода 8, обратного клапана 9. Дренажное устройство земляной плотины работает следующим образом. При нормальном подпертом уровне (НПУ) вода просачиваясь сквозь тело плотины 1 проходит через щели между утилизированными автопокрышками 2 связанные между собой проволокой 3 и через полости автопокрышек заполненные фильтрующим материалом 4 попадает в коллектор 5. Далее жидкость с грунтовыми отложениями по фильтрационной трубе 6 собирается в водоприемнике 7, где частицы оседают на его дно. Осветленная вода отводится водоотводом 8 оснащенный обратным клапаном 9. Ряды однотипных утилизированных автопокрышек 2 должны располагаться на расстоянии ширины одной автопокрышки. Таким образом дренажное устройство земляной плотины,состоящий из фильтрационного трубопровода, водоприемника и водоотвода с обратным клапаном отличающийся тем, что диафрагма в виде однотипных утилизированных автопокрышек связанные между собой проволокой,размещенные на коллекторе таким образом, что полости с фильтрующим материалом выполнены вертикальными рядами по всей ее высоте. ФОРМУЛА ИЗОБРЕТЕНИЯ Дренажное устройство земляной плотины,включающее фильтрационный трубопровод,водоприемник и водоотвод с обратным клапаном отличающееся тем, что диафрагма в виде однотипных утилизированных автопокрышек связанных между собой проволокой, размещенных на коллекторе таким образом, что полости с фильтрующим материалом выполнены вертикальными рядами по всей ее высоте.
