Способ монтажа распределительной сети с применением волоконно-оптической линии связи в районах многоэтажной застройки

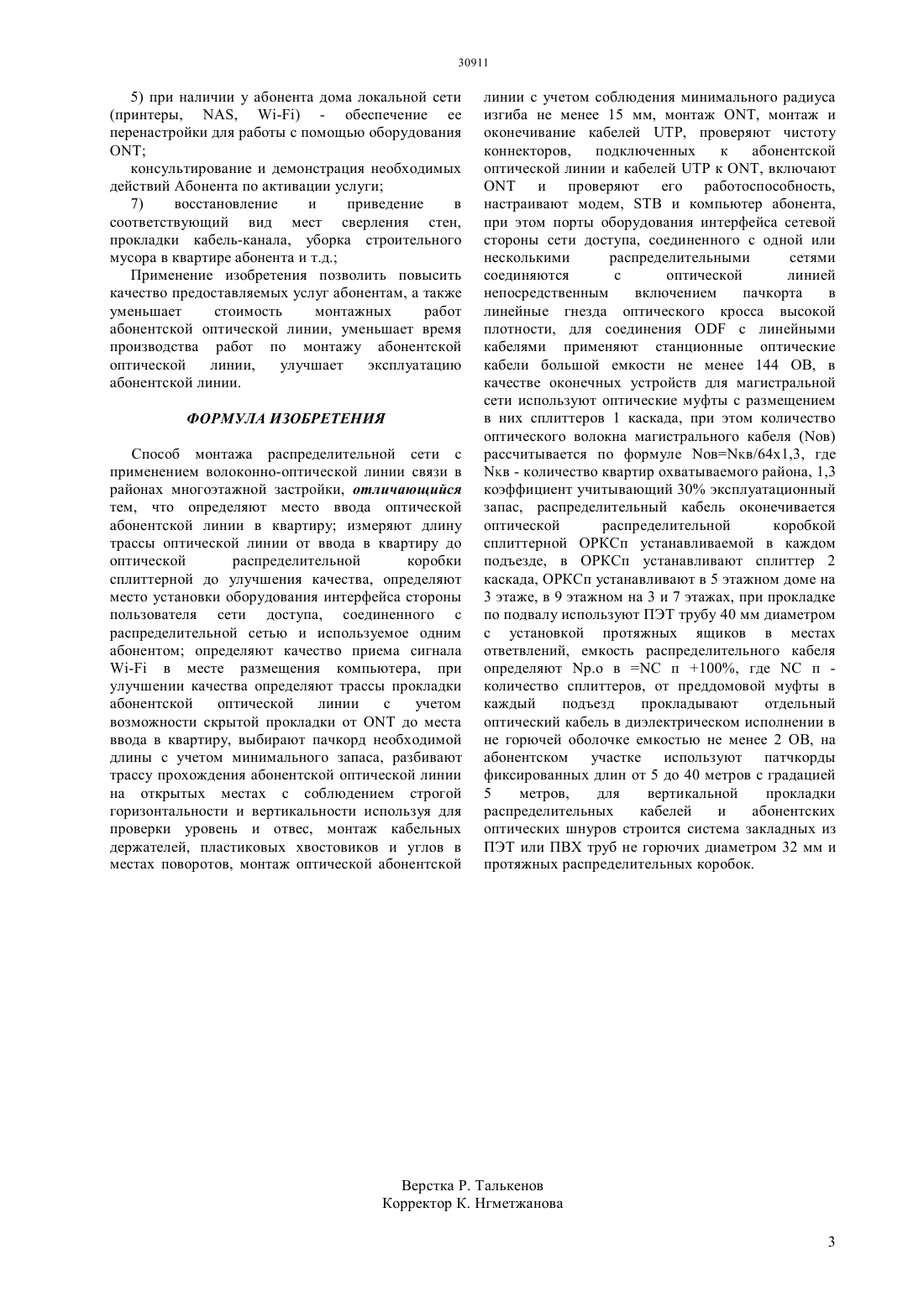

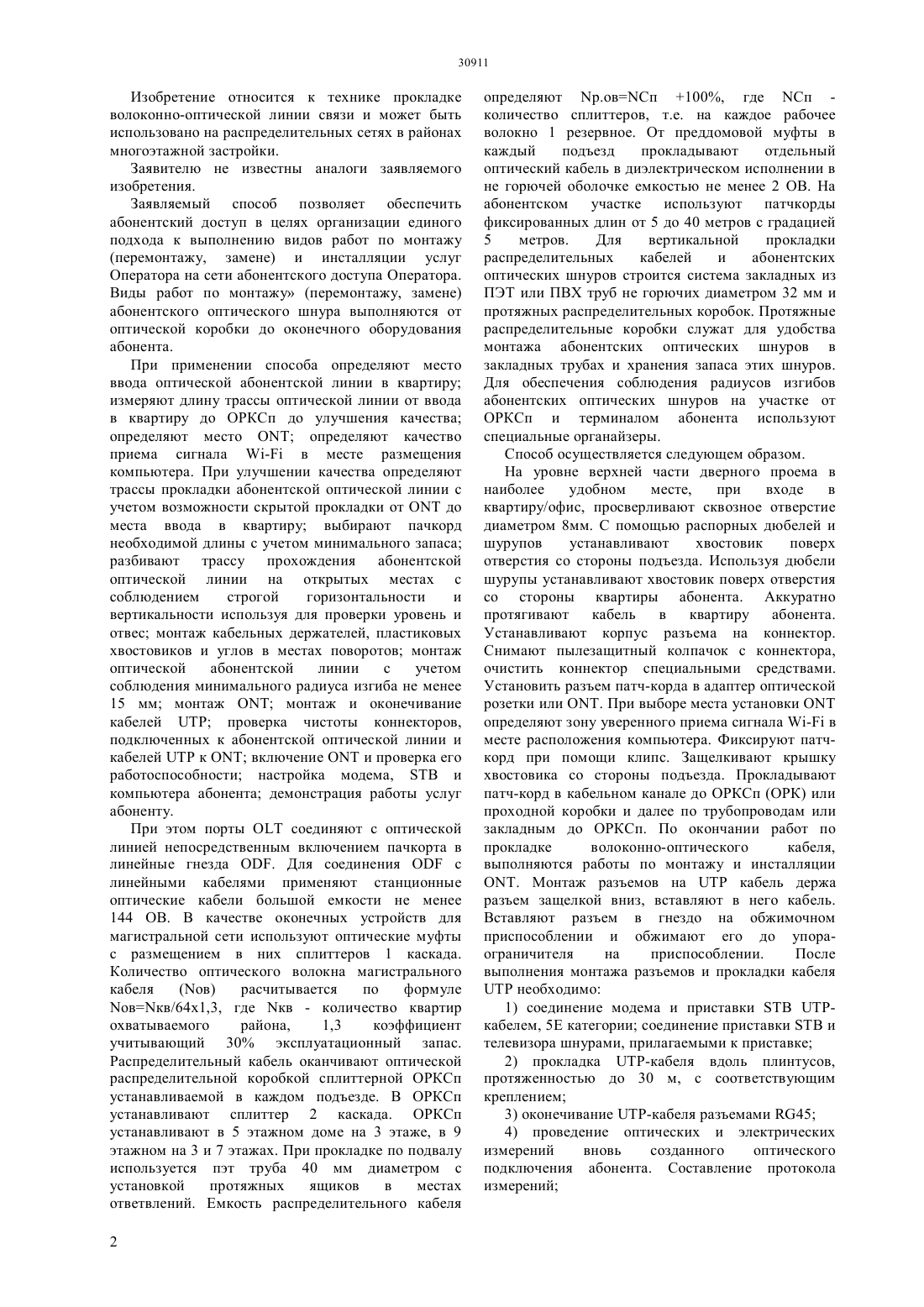

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ ПРИМЕНЕНИЕМ ВОЛОКОННООПТИЧЕСКОЙ ЛИНИИ СВЯЗИ В РАЙОНАХ МНОГОЭТАЖНОЙ ЗАСТРОЙКИ(57) Изобретение относится к технике прокладке волоконно-оптической линии связи и может быть использовано на распределительных сетях в районах многоэтажной застройки. Заявляемый способ позволяет обеспечить абонентский доступ в целях организации единого подхода к выполнению видов работ по монтажу(перемонтажу, замене) и инсталляции услуг Оператора на сети абонентского доступа Оператора. Виды работ по монтажу (перемонтажу, замене) абонентского оптического шнура выполняются от оптической коробки до оконечного оборудования абонента.(72) Шейнгальс Александр Иванович Баранов Леонид Анатольевич Булдаков Юрий Меркурьевич Татой Галина Анатольевна//-.//10-3.,Прокладка оптических кабелей/Руководство по эксплуатации линейно-кабельных сооружений местных сетей связи, утв. Госкомсвязи РФ, 2007.1534590, 1990.1718317, 1992.2013166283, 2013(54) СПОСОБ МОНТАЖА РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ С Изобретение относится к технике прокладке волоконно-оптической линии связи и может быть использовано на распределительных сетях в районах многоэтажной застройки. Заявителю не известны аналоги заявляемого изобретения. Заявляемый способ позволяет обеспечить абонентский доступ в целях организации единого подхода к выполнению видов работ по монтажу(перемонтажу, замене) и инсталляции услуг Оператора на сети абонентского доступа Оператора. Виды работ по монтажу (перемонтажу, замене) абонентского оптического шнура выполняются от оптической коробки до оконечного оборудования абонента. При применении способа определяют место ввода оптической абонентской линии в квартиру измеряют длину трассы оптической линии от ввода в квартиру до ОРКСп до улучшения качества определяют местоопределяют качество приема сигнала - в месте размещения компьютера. При улучшении качества определяют трассы прокладки абонентской оптической линии с учетом возможности скрытой прокладки отдо места ввода в квартиру выбирают пачкорд необходимой длины с учетом минимального запаса разбивают трассу прохождения абонентской оптической линии на открытых местах с соблюдением строгой горизонтальности и вертикальности используя для проверки уровень и отвес монтаж кабельных держателей, пластиковых хвостовиков и углов в местах поворотов монтаж оптической абонентской линии с учетом соблюдения минимального радиуса изгиба не менее 15 мм монтажмонтаж и оконечивание кабелейпроверка чистоты коннекторов,подключенных к абонентской оптической линии и кабелейквключениеи проверка его работоспособности настройка модема,и компьютера абонента демонстрация работы услуг абоненту. При этом портысоединяют с оптической линией непосредственным включением пачкорта в линейные гнезда . Для соединенияс линейными кабелями применяют станционные оптические кабели большой емкости не менее 144 ОВ. В качестве оконечных устройств для магистральной сети используют оптические муфты с размещением в них сплиттеров 1 каскада. Количество оптического волокна магистрального кабеля(в) расчитывается по формуле вкв/64 х 1,3, где кв - количество квартир охватываемого района,1,3 коэффициент учитывающий 30 эксплуатационный запас. Распределительный кабель оканчивают оптической распределительной коробкой сплиттерной ОРКСп устанавливаемой в каждом подъезде. В ОРКСп устанавливают сплиттер 2 каскада. ОРКСп устанавливают в 5 этажном доме на 3 этаже, в 9 этажном на 3 и 7 этажах. При прокладке по подвалу используется пэт труба 40 мм диаметром с установкой протяжных ящиков в местах ответвлений. Емкость распределительного кабеля 2 определяют .овп 100, где п количество сплиттеров, т.е. на каждое рабочее волокно 1 резервное. От преддомовой муфты в каждый подъезд прокладывают отдельный оптический кабель в диэлектрическом исполнении в не горючей оболочке емкостью не менее 2 ОВ. На абонентском участке используют патчкорды фиксированных длин от 5 до 40 метров с градацией 5 метров. Для вертикальной прокладки распределительных кабелей и абонентских оптических шнуров строится система закладных из ПЭТ или ПВХ труб не горючих диаметром 32 мм и протяжных распределительных коробок. Протяжные распределительные коробки служат для удобства монтажа абонентских оптических шнуров в закладных трубах и хранения запаса этих шнуров. Для обеспечения соблюдения радиусов изгибов абонентских оптических шнуров на участке от ОРКСп и терминалом абонента используют специальные органайзеры. Способ осуществляется следующем образом. На уровне верхней части дверного проема в наиболее удобном месте,при входе в квартиру/офис, просверливают сквозное отверстие диаметром 8 мм. С помощью распорных дюбелей и шурупов устанавливают хвостовик поверх отверстия со стороны подъезда. Используя дюбели шурупы устанавливают хвостовик поверх отверстия со стороны квартиры абонента. Аккуратно протягивают кабель в квартиру абонента. Устанавливают корпус разъема на коннектор. Снимают пылезащитный колпачок с коннектора,очистить коннектор специальными средствами. Установить разъем патч-корда в адаптер оптической розетки или . При выборе места установкиопределяют зону уверенного приема сигнала - в месте расположения компьютера. Фиксируют патчкорд при помощи клипс. Защелкивают крышку хвостовика со стороны подъезда. Прокладывают патч-корд в кабельном канале до ОРКСп (ОРК) или проходной коробки и далее по трубопроводам или закладным до ОРКСп. По окончании работ по прокладке волоконно-оптического кабеля,выполняются работы по монтажу и инсталляции. Монтаж разъемов накабель держа разъем защелкой вниз, вставляют в него кабель. Вставляют разъем в гнездо на обжимочном приспособлении и обжимают его до упораограничителя на приспособлении. После выполнения монтажа разъемов и прокладки кабелянеобходимо 1) соединение модема и приставкикабелем, 5 Е категории соединение приставкии телевизора шнурами, прилагаемыми к приставке 2) прокладка -кабеля вдоль плинтусов,протяженностью до 30 м, с соответствующим креплением 3) оконечивание -кабеля разъемами 45 4) проведение оптических и электрических измерений вновь созданного оптического подключения абонента. Составление протокола измерений 5) при наличии у абонента дома локальной сети(принтеры, , -) - обеспечение ее перенастройки для работы с помощью оборудования консультирование и демонстрация необходимых действий Абонента по активации услуги 7) восстановление и приведение в соответствующий вид мест сверления стен,прокладки кабель-канала, уборка строительного мусора в квартире абонента и т.д. Применение изобретения позволить повысить качество предоставляемых услуг абонентам, а также уменьшает стоимость монтажных работ абонентской оптической линии, уменьшает время производства работ по монтажу абонентской оптической линии,улучшает эксплуатацию абонентской линии. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ монтажа распределительной сети с применением волоконно-оптической линии связи в районах многоэтажной застройки, отличающийся тем, что определяют место ввода оптической абонентской линии в квартиру измеряют длину трассы оптической линии от ввода в квартиру до оптической распределительной коробки сплиттерной до улучшения качества, определяют место установки оборудования интерфейса стороны пользователя сети доступа, соединенного с распределительной сетью и используемое одним абонентом определяют качество приема сигнала- в месте размещения компьютера, при улучшении качества определяют трассы прокладки абонентской оптической линии с учетом возможности скрытой прокладки отдо места ввода в квартиру, выбирают пачкорд необходимой длины с учетом минимального запаса, разбивают трассу прохождения абонентской оптической линии на открытых местах с соблюдением строгой горизонтальности и вертикальности используя для проверки уровень и отвес, монтаж кабельных держателей, пластиковых хвостовиков и углов в местах поворотов, монтаж оптической абонентской линии с учетом соблюдения минимального радиуса изгиба не менее 15 мм, монтаж , монтаж и оконечивание кабелей , проверяют чистоту коннекторов,подключенных к абонентской оптической линии и кабелейк , включаюти проверяют его работоспособность,настраивают модем,и компьютер абонента,при этом порты оборудования интерфейса сетевой стороны сети доступа, соединенного с одной или несколькими распределительными сетями соединяются с оптической линией непосредственным включением пачкорта в линейные гнезда оптического кросса высокой плотности, для соединенияс линейными кабелями применяют станционные оптические кабели большой емкости не менее 144 ОВ, в качестве оконечных устройств для магистральной сети используют оптические муфты с размещением в них сплиттеров 1 каскада, при этом количество оптического волокна магистрального кабеля (в) рассчитывается по формуле овв/641,3, где в - количество квартир охватываемого района, 1,3 коэффициент учитывающий 30 эксплуатационный запас, распределительный кабель оконечивается оптической распределительной коробкой сплиттерной ОРКСп устанавливаемой в каждом подъезде, в ОРКСп устанавливают сплиттер 2 каскада, ОРКСп устанавливают в 5 этажном доме на 3 этаже, в 9 этажном на 3 и 7 этажах, при прокладке по подвалу используют ПЭТ трубу 40 мм диаметром с установкой протяжных ящиков в местах ответвлений, емкость распределительного кабеля определяют . вп 100, гдеп количество сплиттеров, от преддомовой муфты в каждый подъезд прокладывают отдельный оптический кабель в диэлектрическом исполнении в не горючей оболочке емкостью не менее 2 ОВ, на абонентском участке используют патчкорды фиксированных длин от 5 до 40 метров с градацией 5 метров,для вертикальной прокладки распределительных кабелей и абонентских оптических шнуров строится система закладных из ПЭТ или ПВХ труб не горючих диаметром 32 мм и протяжных распределительных коробок.
