Способ монтажа распределительной сети с применением волоконно-оптической линии связи в районах коттеджной застройки

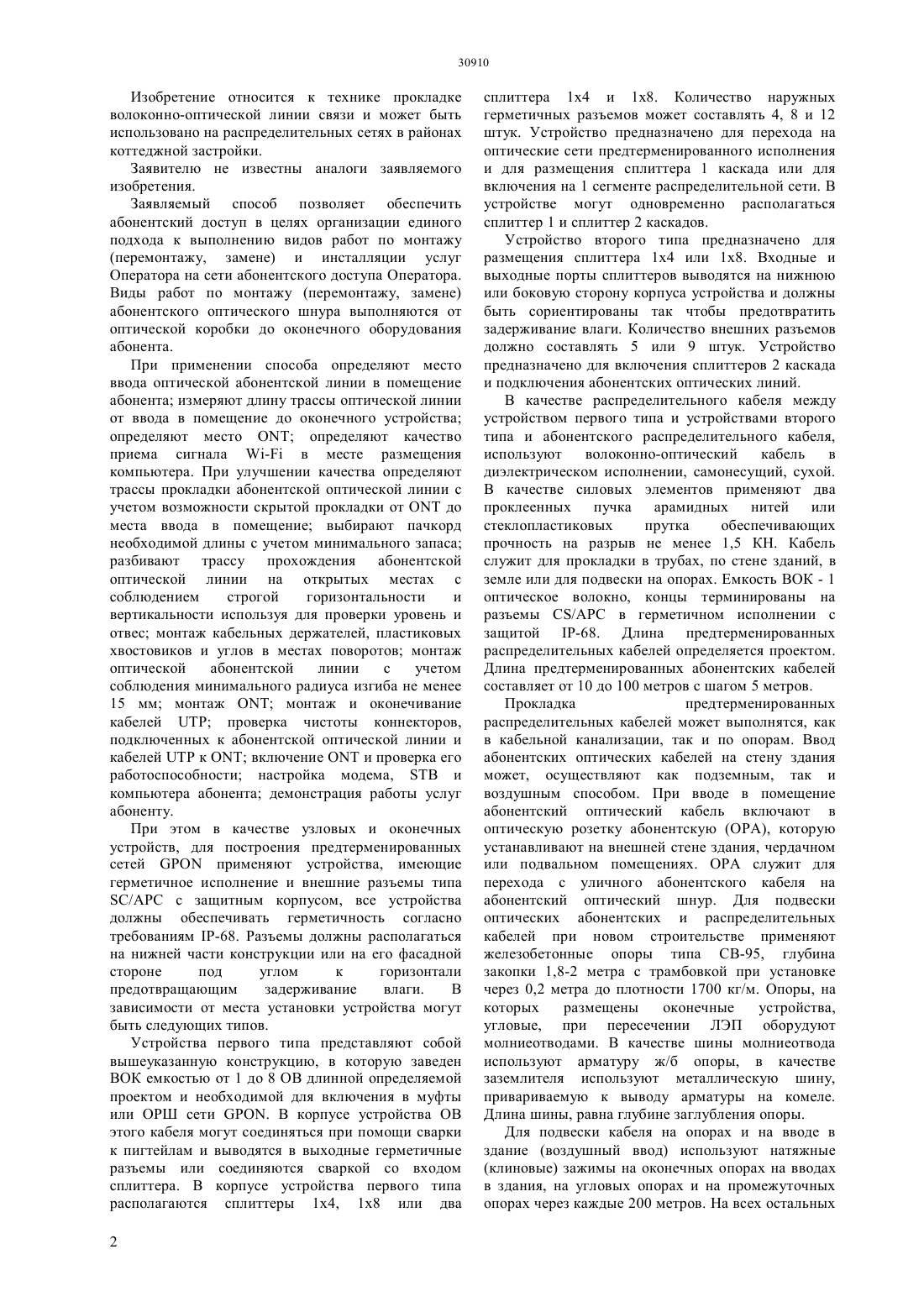

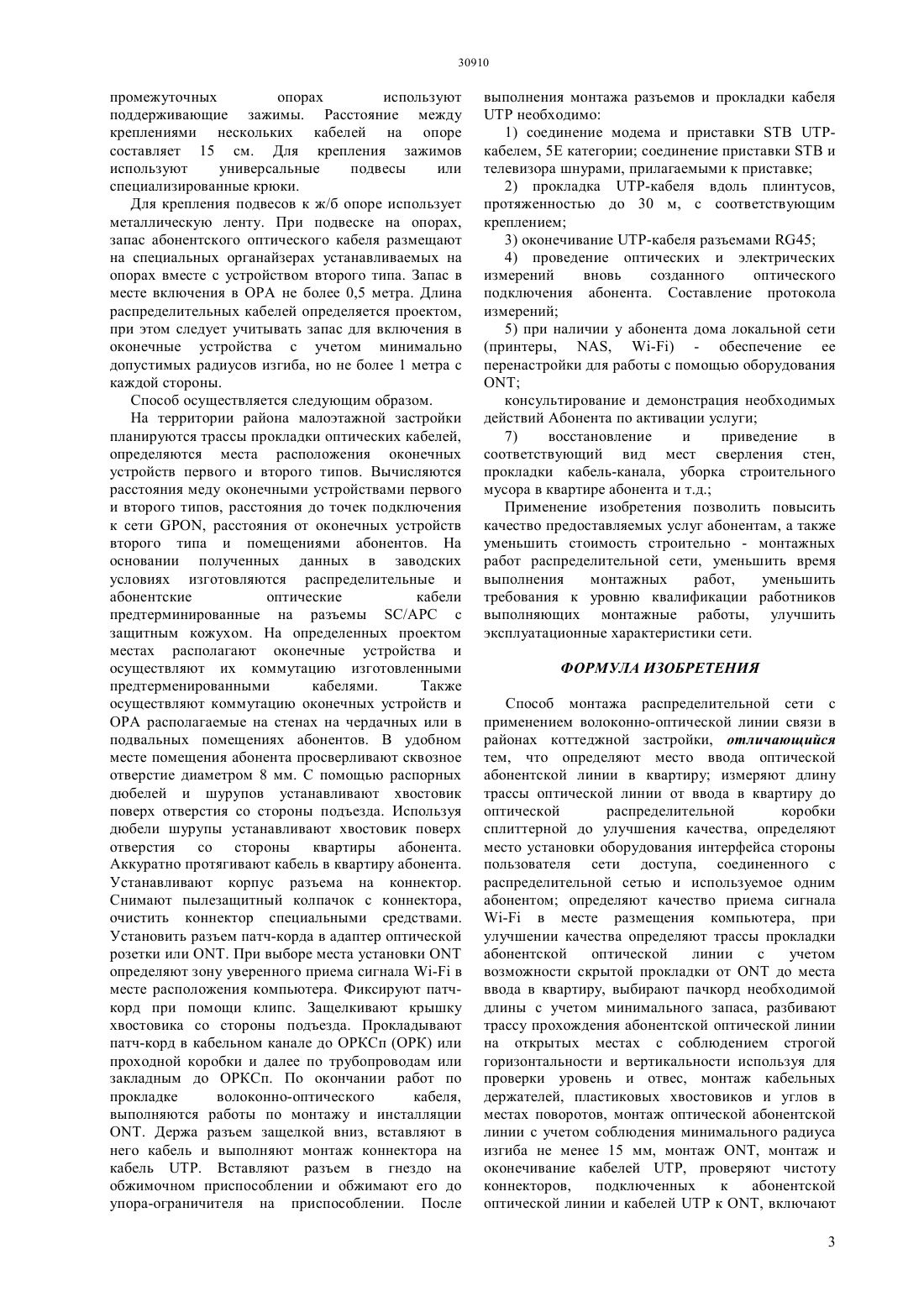

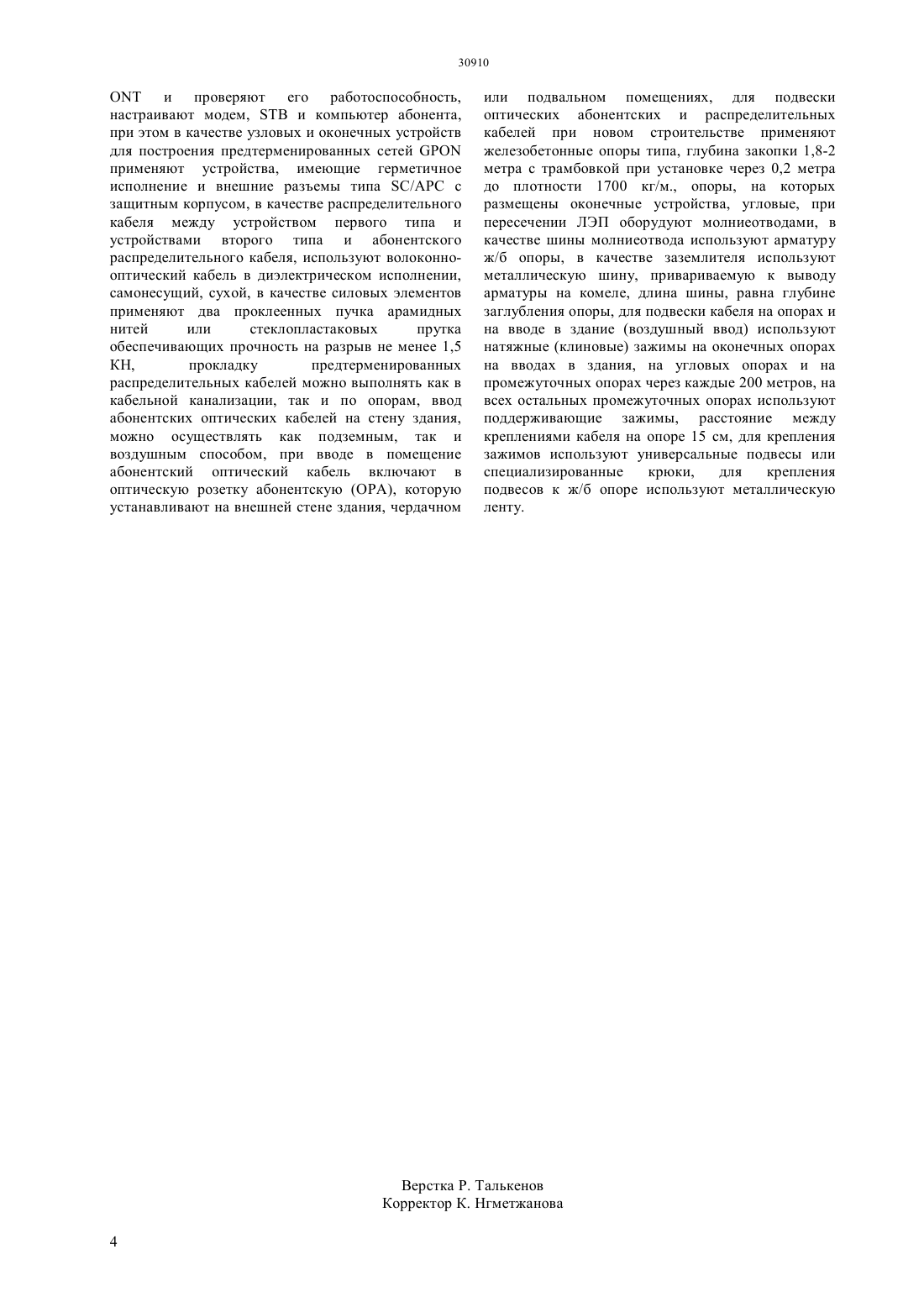

(57) Изобретение относится к технике прокладке волоконно-оптической линии связи и может быть использовано на распределительных сетях в районах коттеджной застройки. Заявляемый способ позволяет обеспечить абонентский доступ в целях организации единого подхода к выполнению видов работ по монтажу(перемонтажу, замене) и инсталляции услуг Оператора на сети абонентского доступа Оператора. Виды работ по монтажу (перемонтажу, замене) абонентского оптического шнура выполняются от оптической коробки до оконечного оборудования абонента.(72) Шейнгальс Александр Иванович Булдаков Юрий Меркурьевич Радчук Сергей Петрович(54) СПОСОБ МОНТАЖА РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ С ПРИМЕНЕНИЕМ ВОЛОКОННООПТИЧЕСКОЙ ЛИНИИ СВЯЗИ В РАЙОНАХ КОТТЕДЖНОЙ ЗАСТРОЙКИ Изобретение относится к технике прокладке волоконно-оптической линии связи и может быть использовано на распределительных сетях в районах коттеджной застройки. Заявителю не известны аналоги заявляемого изобретения. Заявляемый способ позволяет обеспечить абонентский доступ в целях организации единого подхода к выполнению видов работ по монтажу(перемонтажу, замене) и инсталляции услуг Оператора на сети абонентского доступа Оператора. Виды работ по монтажу (перемонтажу, замене) абонентского оптического шнура выполняются от оптической коробки до оконечного оборудования абонента. При применении способа определяют место ввода оптической абонентской линии в помещение абонента измеряют длину трассы оптической линии от ввода в помещение до оконечного устройства определяют местоопределяют качество приема сигнала - в месте размещения компьютера. При улучшении качества определяют трассы прокладки абонентской оптической линии с учетом возможности скрытой прокладки отдо места ввода в помещение выбирают пачкорд необходимой длины с учетом минимального запаса разбивают трассу прохождения абонентской оптической линии на открытых местах с соблюдением строгой горизонтальности и вертикальности используя для проверки уровень и отвес монтаж кабельных держателей, пластиковых хвостовиков и углов в местах поворотов монтаж оптической абонентской линии с учетом соблюдения минимального радиуса изгиба не менее 15 мм монтажмонтаж и оконечивание кабелейпроверка чистоты коннекторов,подключенных к абонентской оптической линии и кабелейквключениеи проверка его работоспособности настройка модема,и компьютера абонента демонстрация работы услуг абоненту. При этом в качестве узловых и оконечных устройств, для построения предтерменированных сетейприменяют устройства, имеющие герметичное исполнение и внешние разъемы типа/ с защитным корпусом, все устройства должны обеспечивать герметичность согласно требованиям -68. Разъемы должны располагаться на нижней части конструкции или на его фасадной стороне под углом к горизонтали предотвращающим задерживание влаги. В зависимости от места установки устройства могут быть следующих типов. Устройства первого типа представляют собой вышеуказанную конструкцию, в которую заведен ВОК емкостью от 1 до 8 ОВ длинной определяемой проектом и необходимой для включения в муфты или ОРШ сети . В корпусе устройства ОВ этого кабеля могут соединяться при помощи сварки к пигтейлам и выводятся в выходные герметичные разъемы или соединяются сваркой со входом сплиттера. В корпусе устройства первого типа располагаются сплиттеры 14, 18 или два 2 сплиттера 14 и 18. Количество наружных герметичных разъемов может составлять 4, 8 и 12 штук. Устройство предназначено для перехода на оптические сети предтерменированного исполнения и для размещения сплиттера 1 каскада или для включения на 1 сегменте распределительной сети. В устройстве могут одновременно располагаться сплиттер 1 и сплиттер 2 каскадов. Устройство второго типа предназначено для размещения сплиттера 14 или 18. Входные и выходные порты сплиттеров выводятся на нижнюю или боковую сторону корпуса устройства и должны быть сориентированы так чтобы предотвратить задерживание влаги. Количество внешних разъемов должно составлять 5 или 9 штук. Устройство предназначено для включения сплиттеров 2 каскада и подключения абонентских оптических линий. В качестве распределительного кабеля между устройством первого типа и устройствами второго типа и абонентского распределительного кабеля,используют волоконно-оптический кабель в диэлектрическом исполнении, самонесущий, сухой. В качестве силовых элементов применяют два проклеенных пучка арамидных нитей или стеклопластиковых прутка обеспечивающих прочность на разрыв не менее 1,5 КН. Кабель служит для прокладки в трубах, по стене зданий, в земле или для подвески на опорах. Емкость ВОК - 1 оптическое волокно, концы терминированы на разъемы / в герметичном исполнении с защитой -68. Длина предтерменированных распределительных кабелей определяется проектом. Длина предтерменированных абонентских кабелей составляет от 10 до 100 метров с шагом 5 метров. Прокладка предтерменированных распределительных кабелей может выполнятся, как в кабельной канализации, так и по опорам. Ввод абонентских оптических кабелей на стену здания может, осуществляют как подземным, так и воздушным способом. При вводе в помещение абонентский оптический кабель включают в оптическую розетку абонентскую (ОРА), которую устанавливают на внешней стене здания, чердачном или подвальном помещениях. ОРА служит для перехода с уличного абонентского кабеля на абонентский оптический шнур. Для подвески оптических абонентских и распределительных кабелей при новом строительстве применяют железобетонные опоры типа СВ-95, глубина закопки 1,8-2 метра с трамбовкой при установке через 0,2 метра до плотности 1700 кг/м. Опоры, на которых размещены оконечные устройства,угловые, при пересечении ЛЭП оборудуют молниеотводами. В качестве шины молниеотвода используют арматуру ж/б опоры, в качестве заземлителя используют металлическую шину,привариваемую к выводу арматуры на комеле. Длина шины, равна глубине заглубления опоры. Для подвески кабеля на опорах и на вводе в здание (воздушный ввод) используют натяжные(клиновые) зажимы на оконечных опорах на вводах в здания, на угловых опорах и на промежуточных опорах через каждые 200 метров. На всех остальных промежуточных опорах используют поддерживающие зажимы. Расстояние между креплениями нескольких кабелей на опоре составляет 15 см. Для крепления зажимов используют универсальные подвесы или специализированные крюки. Для крепления подвесов к ж/б опоре использует металлическую ленту. При подвеске на опорах,запас абонентского оптического кабеля размещают на специальных органайзерах устанавливаемых на опорах вместе с устройством второго типа. Запас в месте включения в ОРА не более 0,5 метра. Длина распределительных кабелей определяется проектом,при этом следует учитывать запас для включения в оконечные устройства с учетом минимально допустимых радиусов изгиба, но не более 1 метра с каждой стороны. Способ осуществляется следующим образом. На территории района малоэтажной застройки планируются трассы прокладки оптических кабелей,определяются места расположения оконечных устройств первого и второго типов. Вычисляются расстояния меду оконечными устройствами первого и второго типов, расстояния до точек подключения к сети , расстояния от оконечных устройств второго типа и помещениями абонентов. На основании полученных данных в заводских условиях изготовляются распределительные и абонентские оптические кабели предтерминированные на разъемы / с защитным кожухом. На определенных проектом местах располагают оконечные устройства и осуществляют их коммутацию изготовленными предтерменированными кабелями. Также осуществляют коммутацию оконечных устройств и ОРА располагаемые на стенах на чердачных или в подвальных помещениях абонентов. В удобном месте помещения абонента просверливают сквозное отверстие диаметром 8 мм. С помощью распорных дюбелей и шурупов устанавливают хвостовик поверх отверстия со стороны подъезда. Используя дюбели шурупы устанавливают хвостовик поверх отверстия со стороны квартиры абонента. Аккуратно протягивают кабель в квартиру абонента. Устанавливают корпус разъема на коннектор. Снимают пылезащитный колпачок с коннектора,очистить коннектор специальными средствами. Установить разъем патч-корда в адаптер оптической розетки или . При выборе места установкиопределяют зону уверенного приема сигнала - в месте расположения компьютера. Фиксируют патчкорд при помощи клипс. Защелкивают крышку хвостовика со стороны подъезда. Прокладывают патч-корд в кабельном канале до ОРКСп (ОРК) или проходной коробки и далее по трубопроводам или закладным до ОРКСп. По окончании работ по прокладке волоконно-оптического кабеля,выполняются работы по монтажу и инсталляции. Держа разъем защелкой вниз, вставляют в него кабель и выполняют монтаж коннектора на кабель . Вставляют разъем в гнездо на обжимочном приспособлении и обжимают его до упора-ограничителя на приспособлении. После выполнения монтажа разъемов и прокладки кабелянеобходимо 1) соединение модема и приставкикабелем, 5 Е категории соединение приставкии телевизора шнурами, прилагаемыми к приставке 2) прокладка -кабеля вдоль плинтусов,протяженностью до 30 м, с соответствующим креплением 3) оконечивание -кабеля разъемами 45 4) проведение оптических и электрических измерений вновь созданного оптического подключения абонента. Составление протокола измерений 5) при наличии у абонента дома локальной сети(принтеры, , -) - обеспечение ее перенастройки для работы с помощью оборудования консультирование и демонстрация необходимых действий Абонента по активации услуги 7) восстановление и приведение в соответствующий вид мест сверления стен,прокладки кабель-канала, уборка строительного мусора в квартире абонента и т.д. Применение изобретения позволить повысить качество предоставляемых услуг абонентам, а также уменьшить стоимость строительно - монтажных работ распределительной сети, уменьшить время выполнения монтажных работ,уменьшить требования к уровню квалификации работников выполняющих монтажные работы, улучшить эксплуатационные характеристики сети. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ монтажа распределительной сети с применением волоконно-оптической линии связи в районах коттеджной застройки, отличающийся тем, что определяют место ввода оптической абонентской линии в квартиру измеряют длину трассы оптической линии от ввода в квартиру до оптической распределительной коробки сплиттерной до улучшения качества, определяют место установки оборудования интерфейса стороны пользователя сети доступа, соединенного с распределительной сетью и используемое одним абонентом определяют качество приема сигнала- в месте размещения компьютера, при улучшении качества определяют трассы прокладки абонентской оптической линии с учетом возможности скрытой прокладки отдо места ввода в квартиру, выбирают пачкорд необходимой длины с учетом минимального запаса, разбивают трассу прохождения абонентской оптической линии на открытых местах с соблюдением строгой горизонтальности и вертикальности используя для проверки уровень и отвес, монтаж кабельных держателей, пластиковых хвостовиков и углов в местах поворотов, монтаж оптической абонентской линии с учетом соблюдения минимального радиуса изгиба не менее 15 мм, монтаж , монтаж и оконечивание кабелей , проверяют чистоту коннекторов,подключенных к абонентской оптической линии и кабелейк , включают 3 и проверяют его работоспособность,настраивают модем,и компьютер абонента,при этом в качестве узловых и оконечных устройств для построения предтерменированных сетейприменяют устройства, имеющие герметичное исполнение и внешние разъемы типа / с защитным корпусом, в качестве распределительного кабеля между устройством первого типа и устройствами второго типа и абонентского распределительного кабеля, используют волоконнооптический кабель в диэлектрическом исполнении,самонесущий, сухой, в качестве силовых элементов применяют два проклеенных пучка арамидных нитей или стеклопластаковых прутка обеспечивающих прочность на разрыв не менее 1,5 КН,прокладку предтерменированных распределительных кабелей можно выполнять как в кабельной канализации, так и по опорам, ввод абонентских оптических кабелей на стену здания,можно осуществлять как подземным, так и воздушным способом, при вводе в помещение абонентский оптический кабель включают в оптическую розетку абонентскую (ОРА), которую устанавливают на внешней стене здания, чердачном или подвальном помещениях, для подвески оптических абонентских и распределительных кабелей при новом строительстве применяют железобетонные опоры типа, глубина закопки 1,8-2 метра с трамбовкой при установке через 0,2 метра до плотности 1700 кг/м., опоры, на которых размещены оконечные устройства, угловые, при пересечении ЛЭП оборудуют молниеотводами, в качестве шины молниеотвода используют арматуру ж/б опоры, в качестве заземлителя используют металлическую шину, привариваемую к выводу арматуры на комеле, длина шины, равна глубине заглубления опоры, для подвески кабеля на опорах и на вводе в здание (воздушный ввод) используют натяжные (клиновые) зажимы на оконечных опорах на вводах в здания, на угловых опорах и на промежуточных опорах через каждые 200 метров, на всех остальных промежуточных опорах используют поддерживающие зажимы, расстояние между креплениями кабеля на опоре 15 см, для крепления зажимов используют универсальные подвесы или специализированные крюки,для крепления подвесов к ж/б опоре используют металлическую ленту.
