Устройство для крепления провода линии электропередачи на шейке штыревого изолятора

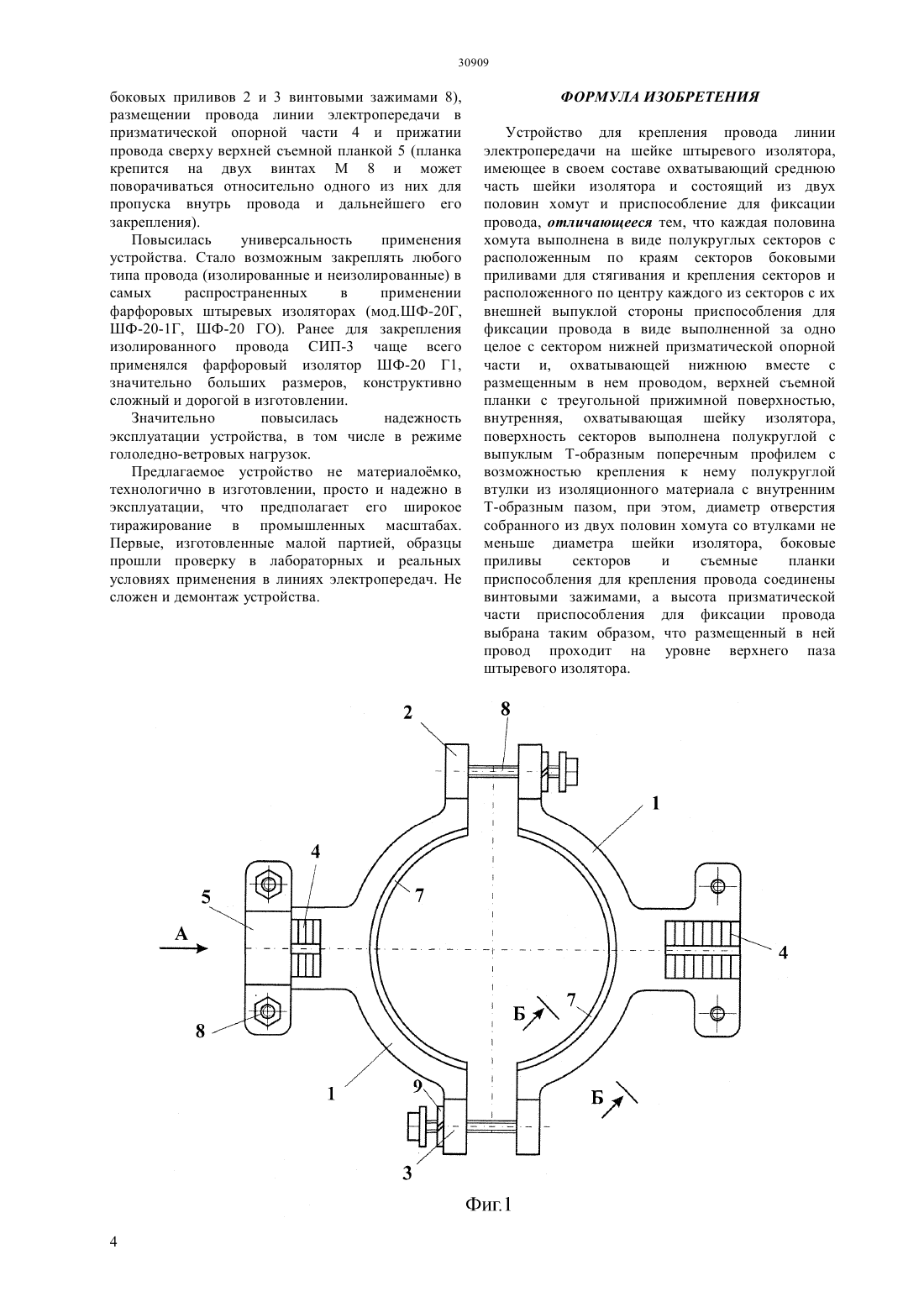

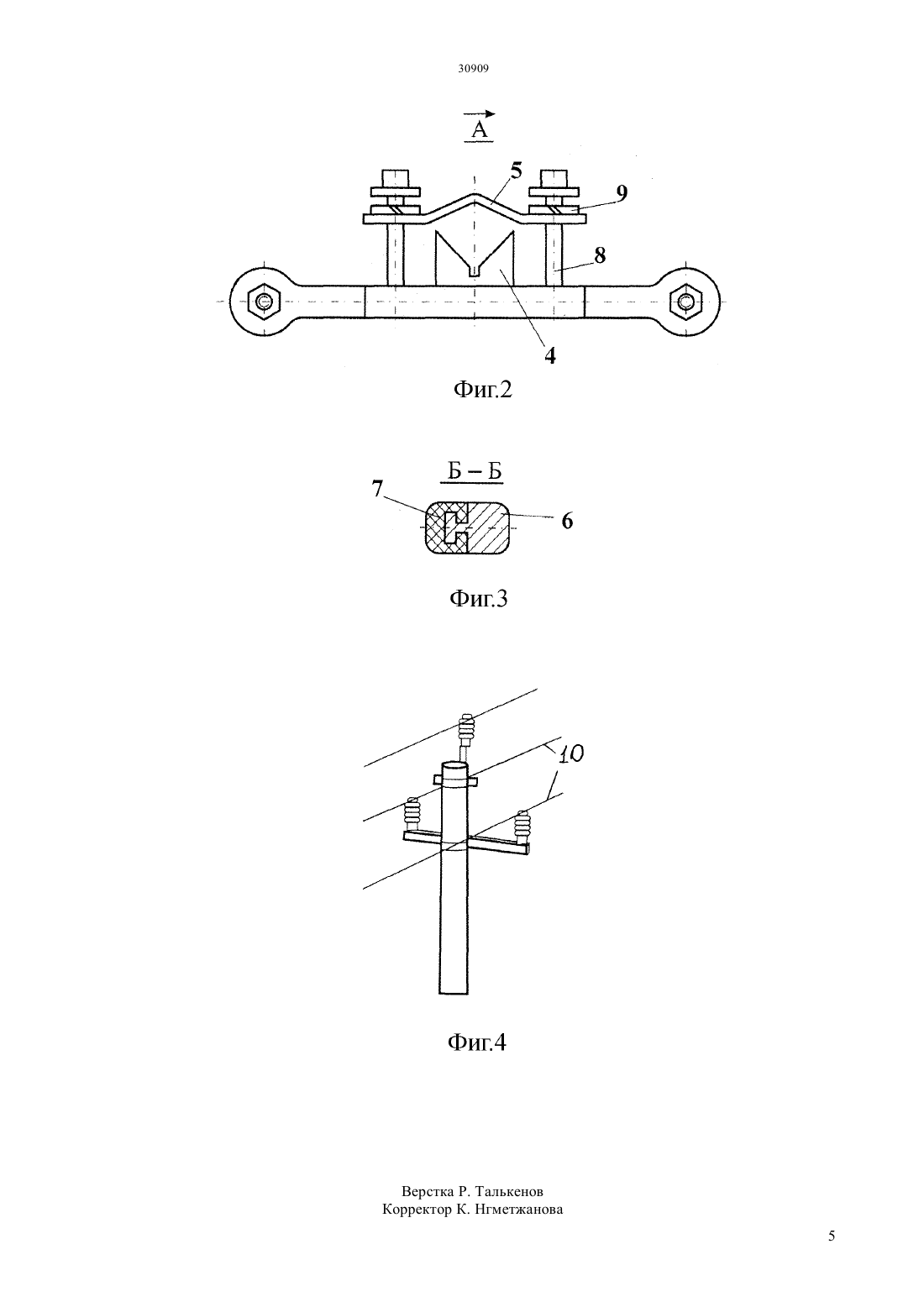

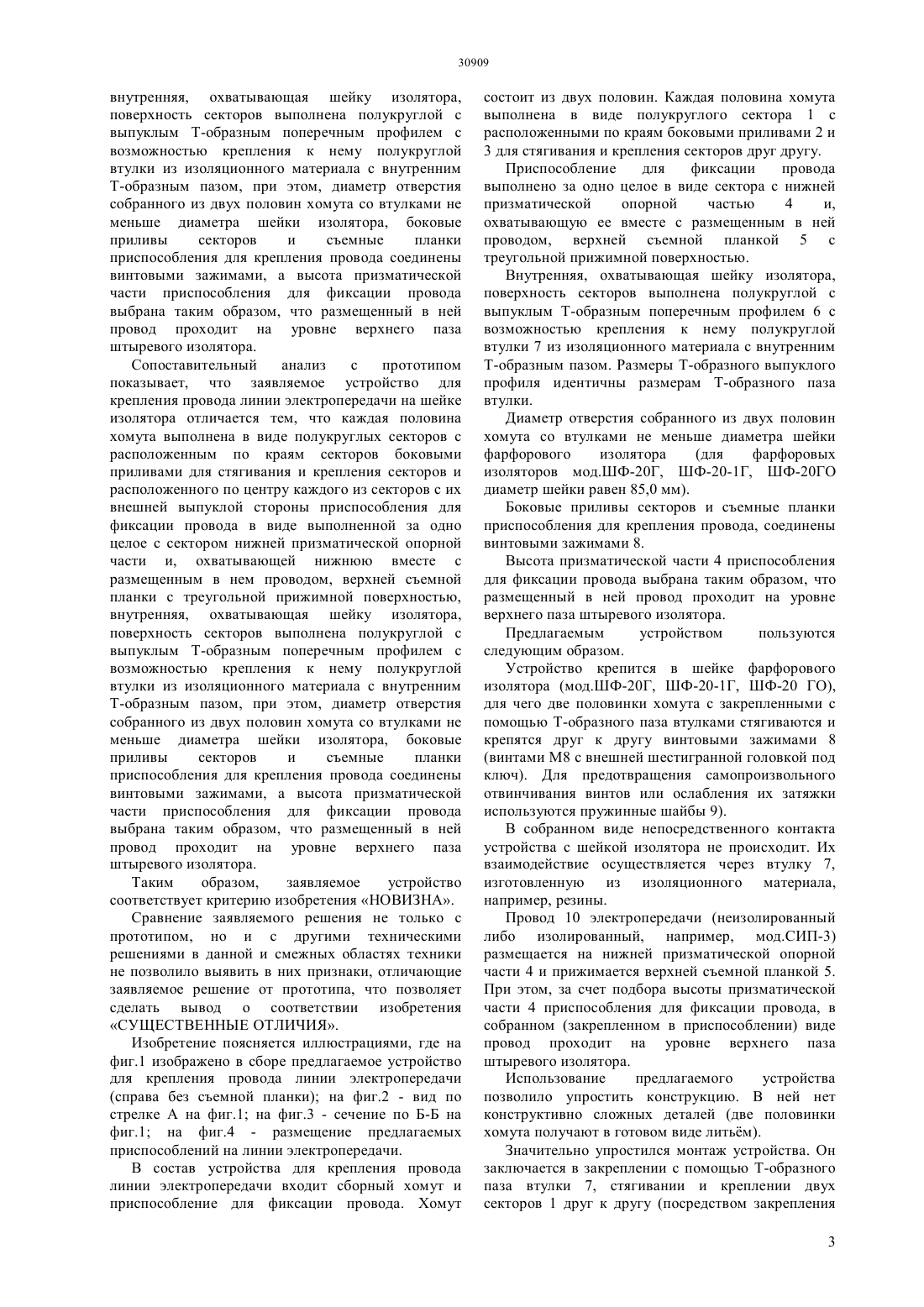

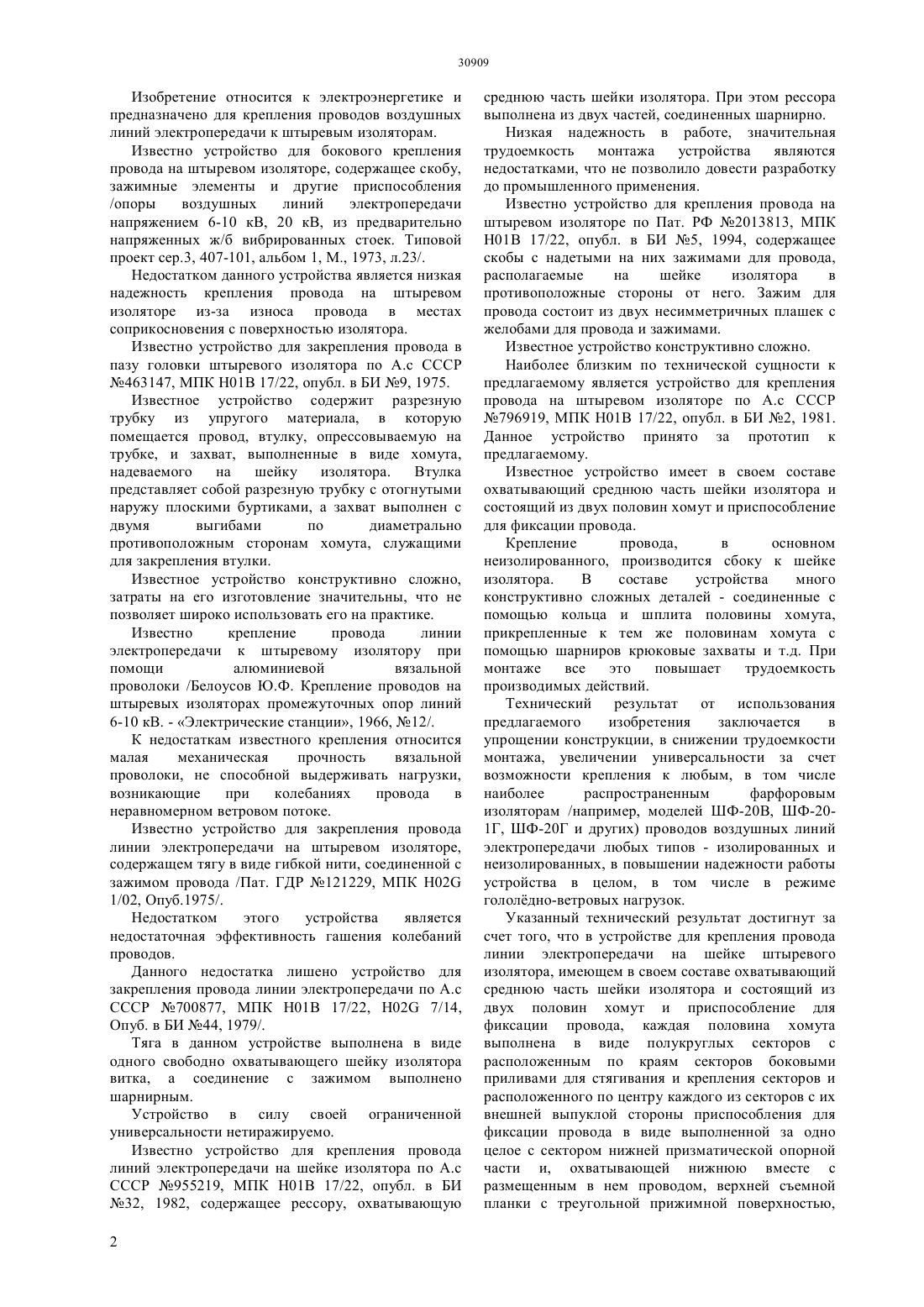

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ изоляторам /например, моделей ШФ-20 В, ШФ-201 Г, ШФ-20 Г и других) проводов воздушных линий электропередачи любых типов - изолированных и неизолированных, в повышении надежности работы устройства в целом, в том числе в режиме гололдно-ветровых нагрузок. Устройство имеет в своем составе сборный хомут и приспособление для фиксации провода. Каждая половина хомута выполнена в виде полукруглых секторов с расположенным по краям секторов боковыми приливами для стягивания и крепления секторов и расположенного по центру каждого из секторов с их внешней выпуклой стороны приспособления для фиксации провода в виде выполненной за одно целое с сектором нижней призматической опорной части и, охватывающей нижнюю вместе с размещенным в нем проводом,верхней съемной планки с треугольной прижимной поверхностью, внутренняя, охватывающая шейку изолятора, поверхность секторов выполнена полукруглой с выпуклым Т-образным поперечным профилем с возможностью крепления к нему полукруглой втулки из изоляционного материала с внутренним Т-образным пазом, при этом, диаметр отверстия собранного из двух половин хомута со втулками не меньше диаметра шейки изолятора,боковые приливы секторов и съемные планки приспособления для крепления провода соединены винтовыми зажимами, а высота призматической части приспособления для фиксации провода выбрана таким образом, что размещенный в ней провод проходит на уровне верхнего паза штыревого изолятора.(73) Товарищество с ограниченной ответственностью Астана Энерго Ресурс(56)1817141 1, 23.05.1993 Арматура для самонесущих изолированных проводов (СИП до 1 кВ)/Каталог 2008/2009.(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПРОВОДА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НА ШЕЙКЕ ШТЫРЕВОГО ИЗОЛЯТОРА(57) Изобретение относится к электроэнергетике и предназначено для крепления проводов воздушных линий электропередачи к штыревым изоляторам. Технический результат от использования предлагаемого изобретения заключается в упрощении конструкции, в снижении трудоемкости монтажа, увеличении универсальности за счет возможности крепления к любым, в том числе наиболее распространенным фарфоровым Изобретение относится к электроэнергетике и предназначено для крепления проводов воздушных линий электропередачи к штыревым изоляторам. Известно устройство для бокового крепления провода на штыревом изоляторе, содержащее скобу,зажимные элементы и другие приспособления/опоры воздушных линий электропередачи напряжением 6-10 кВ, 20 кВ, из предварительно напряженных ж/б вибрированных стоек. Типовой проект сер.3, 407-101, альбом 1, М., 1973, л.23/. Недостатком данного устройства является низкая надежность крепления провода на штыревом изоляторе из-за износа провода в местах соприкосновения с поверхностью изолятора. Известно устройство для закрепления провода в пазу головки штыревого изолятора по А.с СССР 463147, МПК Н 01 В 17/22, опубл. в БИ 9, 1975. Известное устройство содержит разрезную трубку из упругого материала, в которую помещается провод, втулку, опрессовываемую на трубке, и захват, выполненные в виде хомута,надеваемого на шейку изолятора. Втулка представляет собой разрезную трубку с отогнутыми наружу плоскими буртиками, а захват выполнен с двумя выгибами по диаметрально противоположным сторонам хомута, служащими для закрепления втулки. Известное устройство конструктивно сложно,затраты на его изготовление значительны, что не позволяет широко использовать его на практике. Известно крепление провода линии электропередачи к штыревому изолятору при помощи алюминиевой вязальной проволоки /Белоусов Ю.Ф. Крепление проводов на штыревых изоляторах промежуточных опор линий 6-10 кВ. - Электрические станции, 1966, 12/. К недостаткам известного крепления относится малая механическая прочность вязальной проволоки, не способной выдерживать нагрузки,возникающие при колебаниях провода в неравномерном ветровом потоке. Известно устройство для закрепления провода линии электропередачи на штыревом изоляторе,содержащем тягу в виде гибкой нити, соединенной с зажимом провода /Пат. ГДР 121229, МПК 02 1/02, Опуб.1975/. Недостатком этого устройства является недостаточная эффективность гашения колебаний проводов. Данного недостатка лишено устройство для закрепления провода линии электропередачи по А.с СССР 700877, МПК 01 17/22, 02 7/14,Опуб. в БИ 44, 1979/. Тяга в данном устройстве выполнена в виде одного свободно охватывающего шейку изолятора витка, а соединение с зажимом выполнено шарнирным. Устройство в силу своей ограниченной универсальности нетиражируемо. Известно устройство для крепления провода линий электропередачи на шейке изолятора по А.с СССР 955219, МПК Н 01 В 17/22, опубл. в БИ 32, 1982, содержащее рессору, охватывающую 2 среднюю часть шейки изолятора. При этом рессора выполнена из двух частей, соединенных шарнирно. Низкая надежность в работе, значительная трудоемкость монтажа устройства являются недостатками, что не позволило довести разработку до промышленного применения. Известно устройство для крепления провода на штыревом изоляторе по Пат. РФ 2013813, МПК 01 17/22, опубл. в БИ 5, 1994, содержащее скобы с надетыми на них зажимами для провода,располагаемые на шейке изолятора в противоположные стороны от него. Зажим для провода состоит из двух несимметричных плашек с желобами для провода и зажимами. Известное устройство конструктивно сложно. Наиболее близким по технической сущности к предлагаемому является устройство для крепления провода на штыревом изоляторе по А.с СССР 796919, МПК 01 17/22, опубл. в БИ 2, 1981. Данное устройство принято за прототип к предлагаемому. Известное устройство имеет в своем составе охватывающий среднюю часть шейки изолятора и состоящий из двух половин хомут и приспособление для фиксации провода. Крепление провода,в основном неизолированного, производится сбоку к шейке изолятора. В составе устройства много конструктивно сложных деталей - соединенные с помощью кольца и шплита половины хомута,прикрепленные к тем же половинам хомута с помощью шарниров крюковые захваты и т.д. При монтаже все это повышает трудоемкость производимых действий. Технический результат от использования предлагаемого изобретения заключается в упрощении конструкции, в снижении трудоемкости монтажа, увеличении универсальности за счет возможности крепления к любым, в том числе наиболее распространенным фарфоровым изоляторам /например, моделей ШФ-20 В, ШФ-201 Г, ШФ-20 Г и других) проводов воздушных линий электропередачи любых типов - изолированных и неизолированных, в повышении надежности работы устройства в целом, в том числе в режиме гололдно-ветровых нагрузок. Указанный технический результат достигнут за счет того, что в устройстве для крепления провода линии электропередачи на шейке штыревого изолятора, имеющем в своем составе охватывающий среднюю часть шейки изолятора и состоящий из двух половин хомут и приспособление для фиксации провода, каждая половина хомута выполнена в виде полукруглых секторов с расположенным по краям секторов боковыми приливами для стягивания и крепления секторов и расположенного по центру каждого из секторов с их внешней выпуклой стороны приспособления для фиксации провода в виде выполненной за одно целое с сектором нижней призматической опорной части и, охватывающей нижнюю вместе с размещенным в нем проводом, верхней съемной планки с треугольной прижимной поверхностью, 30909 внутренняя, охватывающая шейку изолятора,поверхность секторов выполнена полукруглой с выпуклым Т-образным поперечным профилем с возможностью крепления к нему полукруглой втулки из изоляционного материала с внутренним Т-образным пазом, при этом, диаметр отверстия собранного из двух половин хомута со втулками не меньше диаметра шейки изолятора, боковые приливы секторов и съемные планки приспособления для крепления провода соединены винтовыми зажимами, а высота призматической части приспособления для фиксации провода выбрана таким образом, что размещенный в ней провод проходит на уровне верхнего паза штыревого изолятора. Сопоставительный анализ с прототипом показывает, что заявляемое устройство для крепления провода линии электропередачи на шейке изолятора отличается тем, что каждая половина хомута выполнена в виде полукруглых секторов с расположенным по краям секторов боковыми приливами для стягивания и крепления секторов и расположенного по центру каждого из секторов с их внешней выпуклой стороны приспособления для фиксации провода в виде выполненной за одно целое с сектором нижней призматической опорной части и, охватывающей нижнюю вместе с размещенным в нем проводом, верхней съемной планки с треугольной прижимной поверхностью,внутренняя, охватывающая шейку изолятора,поверхность секторов выполнена полукруглой с выпуклым Т-образным поперечным профилем с возможностью крепления к нему полукруглой втулки из изоляционного материала с внутренним Т-образным пазом, при этом, диаметр отверстия собранного из двух половин хомута со втулками не меньше диаметра шейки изолятора, боковые приливы секторов и съемные планки приспособления для крепления провода соединены винтовыми зажимами, а высота призматической части приспособления для фиксации провода выбрана таким образом, что размещенный в ней провод проходит на уровне верхнего паза штыревого изолятора. Таким образом,заявляемое устройство соответствует критерию изобретения НОВИЗНА. Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной и смежных областях техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии изобретения СУЩЕСТВЕННЫЕ ОТЛИЧИЯ. Изобретение поясняется иллюстрациями, где на фиг.1 изображено в сборе предлагаемое устройство для крепления провода линии электропередачи(справа без съемной планки) на фиг.2 - вид по стрелке А на фиг.1 на фиг.3 - сечение по Б-Б на фиг.1 на фиг.4 - размещение предлагаемых приспособлений на линии электропередачи. В состав устройства для крепления провода линии электропередачи входит сборный хомут и приспособление для фиксации провода. Хомут состоит из двух половин. Каждая половина хомута выполнена в виде полукруглого сектора 1 с расположенными по краям боковыми приливами 2 и 3 для стягивания и крепления секторов друг другу. Приспособление для фиксации провода выполнено за одно целое в виде сектора с нижней призматической опорной частью 4 и,охватывающую ее вместе с размещенным в ней проводом, верхней съемной планкой 5 с треугольной прижимной поверхностью. Внутренняя, охватывающая шейку изолятора,поверхность секторов выполнена полукруглой с выпуклым Т-образным поперечным профилем 6 с возможностью крепления к нему полукруглой втулки 7 из изоляционного материала с внутренним Т-образным пазом. Размеры Т-образного выпуклого профиля идентичны размерам Т-образного паза втулки. Диаметр отверстия собранного из двух половин хомута со втулками не меньше диаметра шейки фарфорового изолятора(для фарфоровых изоляторов мод.ШФ-20 Г, ШФ-20-1 Г, ШФ-20 ГО диаметр шейки равен 85,0 мм). Боковые приливы секторов и съемные планки приспособления для крепления провода, соединены винтовыми зажимами 8. Высота призматической части 4 приспособления для фиксации провода выбрана таким образом, что размещенный в ней провод проходит на уровне верхнего паза штыревого изолятора. Предлагаемым устройством пользуются следующим образом. Устройство крепится в шейке фарфорового изолятора (мод.ШФ-20 Г, ШФ-20-1 Г, ШФ-20 ГО),для чего две половинки хомута с закрепленными с помощью Т-образного паза втулками стягиваются и крепятся друг к другу винтовыми зажимами 8(винтами М 8 с внешней шестигранной головкой под ключ). Для предотвращения самопроизвольного отвинчивания винтов или ослабления их затяжки используются пружинные шайбы 9). В собранном виде непосредственного контакта устройства с шейкой изолятора не происходит. Их взаимодействие осуществляется через втулку 7,изготовленную из изоляционного материала,например, резины. Провод 10 электропередачи (неизолированный либо изолированный, например, мод.СИП-3) размещается на нижней призматической опорной части 4 и прижимается верхней съемной планкой 5. При этом, за счет подбора высоты призматической части 4 приспособления для фиксации провода, в собранном (закрепленном в приспособлении) виде провод проходит на уровне верхнего паза штыревого изолятора. Использование предлагаемого устройства позволило упростить конструкцию. В ней нет конструктивно сложных деталей (две половинки хомута получают в готовом виде литьм). Значительно упростился монтаж устройства. Он заключается в закреплении с помощью Т-образного паза втулки 7, стягивании и креплении двух секторов 1 друг к другу (посредством закрепления 3 боковых приливов 2 и 3 винтовыми зажимами 8),размещении провода линии электропередачи в призматической опорной части 4 и прижатии провода сверху верхней съемной планкой 5 (планка крепится на двух винтах М 8 и может поворачиваться относительно одного из них для пропуска внутрь провода и дальнейшего его закрепления). Повысилась универсальность применения устройства. Стало возможным закреплять любого типа провода (изолированные и неизолированные) в самых распространенных в применении фарфоровых штыревых изоляторах (мод.ШФ-20 Г,ШФ-20-1 Г, ШФ-20 ГО). Ранее для закрепления изолированного провода СИП-3 чаще всего применялся фарфоровый изолятор ШФ-20 Г 1,значительно больших размеров, конструктивно сложный и дорогой в изготовлении. Значительно повысилась надежность эксплуатации устройства, в том числе в режиме гололедно-ветровых нагрузок. Предлагаемое устройство не материаломко,технологично в изготовлении, просто и надежно в эксплуатации, что предполагает его широкое тиражирование в промышленных масштабах. Первые, изготовленные малой партией, образцы прошли проверку в лабораторных и реальных условиях применения в линиях электропередач. Не сложен и демонтаж устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для крепления провода линии электропередачи на шейке штыревого изолятора,имеющее в своем составе охватывающий среднюю часть шейки изолятора и состоящий из двух половин хомут и приспособление для фиксации провода, отличающееся тем, что каждая половина хомута выполнена в виде полукруглых секторов с расположенным по краям секторов боковыми приливами для стягивания и крепления секторов и расположенного по центру каждого из секторов с их внешней выпуклой стороны приспособления для фиксации провода в виде выполненной за одно целое с сектором нижней призматической опорной части и, охватывающей нижнюю вместе с размещенным в нем проводом, верхней съемной планки с треугольной прижимной поверхностью,внутренняя, охватывающая шейку изолятора,поверхность секторов выполнена полукруглой с выпуклым Т-образным поперечным профилем с возможностью крепления к нему полукруглой втулки из изоляционного материала с внутренним Т-образным пазом, при этом, диаметр отверстия собранного из двух половин хомута со втулками не меньше диаметра шейки изолятора, боковые приливы секторов и съемные планки приспособления для крепления провода соединены винтовыми зажимами, а высота призматической части приспособления для фиксации провода выбрана таким образом, что размещенный в ней провод проходит на уровне верхнего паза штыревого изолятора.
