Способ блокировки газа в кабельной линии с применением компаунда

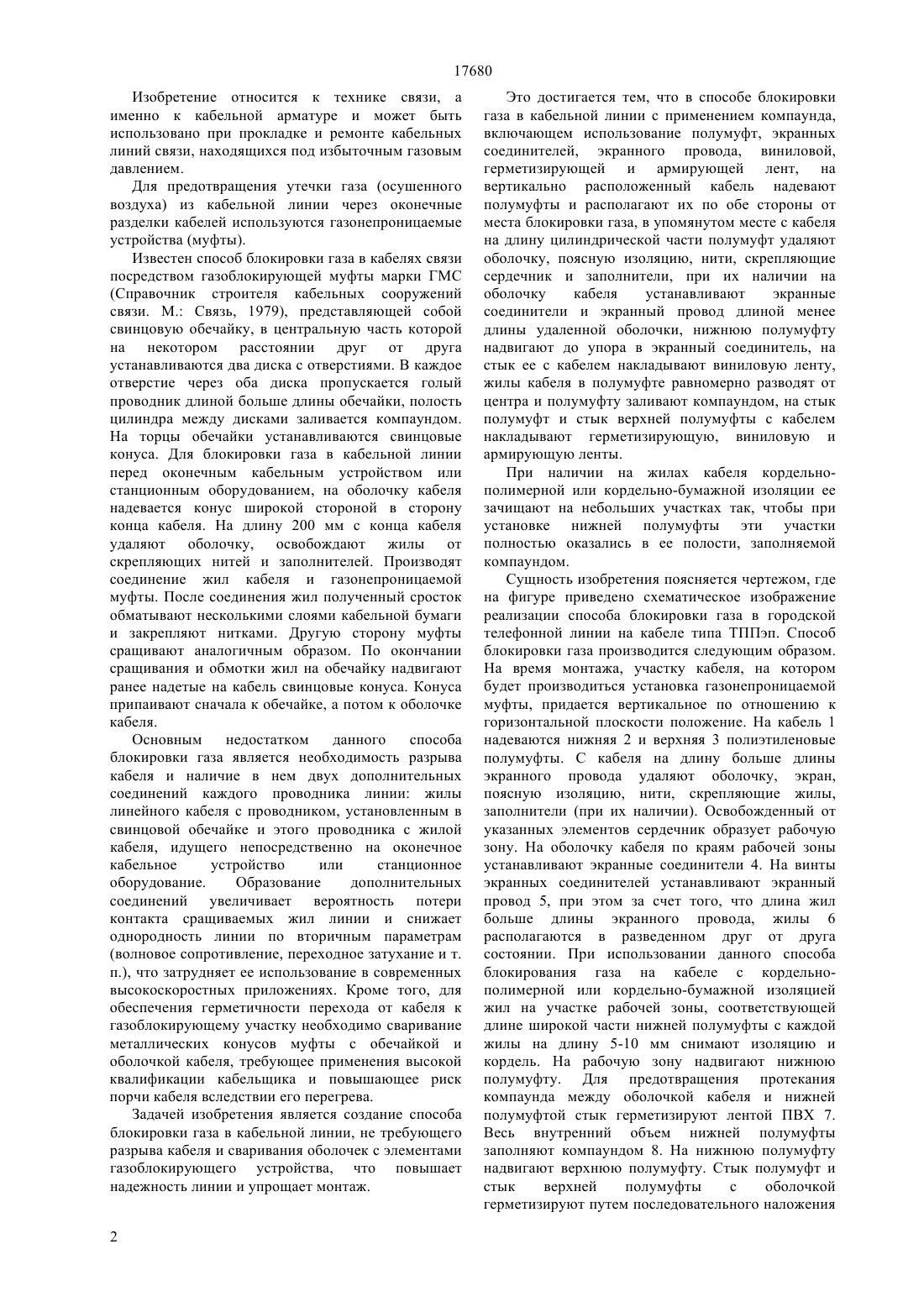

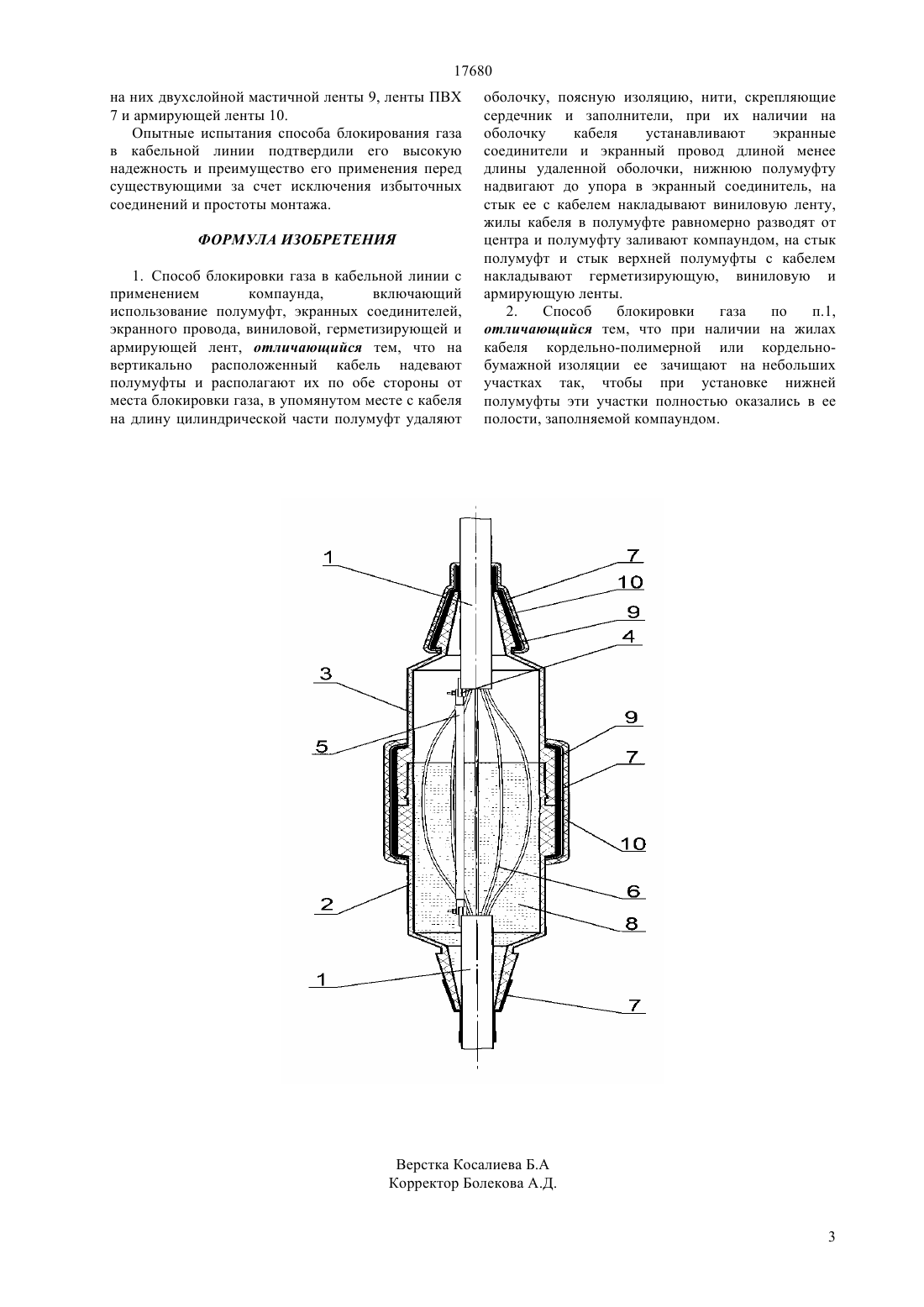

(51) 01 15/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ соединителей, экранного провода, виниловой,герметизирующей и армирующей лент, на вертикально расположенный кабель надевают полумуфты и располагают их по обе стороны от места блокировки газа, в упомянутом месте с кабеля на длину цилиндрической части полумуфт удаляют оболочку, поясную изоляцию, нити, скрепляющие сердечник и заполнители, при их наличии на оболочку кабеля устанавливают экранные соединители и экранный провод длиной менее длины удаленной оболочки, нижнюю полумуфту надвигают до упора в экранный соединитель, на стык ее с кабелем накладывают виниловую ленту,жилы кабеля в полумуфте равномерно разводят от центра и полумуфту заливают компаундом, на стык полумуфт и стык верхней полумуфты с кабелем накладывают герметизирующую, виниловую и армирующую ленты. При наличии на жилах кабеля кордельнополимерной или кордельно-бумажной изоляции ее зачищают на небольших участках так, чтобы при установке нижней полумуфты эти участки полностью оказались в ее полости, заполняемой компаундом.(72) Мажитов Тахир Габдуллович Боровик Анатолий Анатольевич Голубев Евгений Сергеевич Семин Алексей Николаевич(56) Справочник строителя кабельных сооружений связи. М. Связь, 1979(54) СПОСОБ БЛОКИРОВКИ ГАЗА В КАБЕЛЬНОЙ ЛИНИИ С ПРИМЕНЕНИЕМ КОМПАУНДА(57) Изобретение относится к технике связи, а именно к кабельной арматуре и может быть использовано при прокладке и ремонте кабельных линий связи, находящихся под избыточным газовым давлением. Техническим результатом является возможность блокировки газа в кабеле без его разрыва,отсутствие операции сварки и упрощение монтажа кабельной линии. Это достигается тем, что в способе блокировки газа в кабельной линии с применением компаунда,включающем использование полумуфт, экранных 17680 Изобретение относится к технике связи, а именно к кабельной арматуре и может быть использовано при прокладке и ремонте кабельных линий связи, находящихся под избыточным газовым давлением. Для предотвращения утечки газа (осушенного воздуха) из кабельной линии через оконечные разделки кабелей используются газонепроницаемые устройства (муфты). Известен способ блокировки газа в кабелях связи посредством газоблокирующей муфты марки ГМС(Справочник строителя кабельных сооружений связи. М. Связь, 1979), представляющей собой свинцовую обечайку, в центральную часть которой на некотором расстоянии друг от друга устанавливаются два диска с отверстиями. В каждое отверстие через оба диска пропускается голый проводник длиной больше длины обечайки, полость цилиндра между дисками заливается компаундом. На торцы обечайки устанавливаются свинцовые конуса. Для блокировки газа в кабельной линии перед оконечным кабельным устройством или станционным оборудованием, на оболочку кабеля надевается конус широкой стороной в сторону конца кабеля. На длину 200 мм с конца кабеля удаляют оболочку, освобождают жилы от скрепляющих нитей и заполнителей. Производят соединение жил кабеля и газонепроницаемой муфты. После соединения жил полученный сросток обматывают несколькими слоями кабельной бумаги и закрепляют нитками. Другую сторону муфты сращивают аналогичным образом. По окончании сращивания и обмотки жил на обечайку надвигают ранее надетые на кабель свинцовые конуса. Конуса припаивают сначала к обечайке, а потом к оболочке кабеля. Основным недостатком данного способа блокировки газа является необходимость разрыва кабеля и наличие в нем двух дополнительных соединений каждого проводника линии жилы линейного кабеля с проводником, установленным в свинцовой обечайке и этого проводника с жилой кабеля, идущего непосредственно на оконечное кабельное устройство или станционное оборудование. Образование дополнительных соединений увеличивает вероятность потери контакта сращиваемых жил линии и снижает однородность линии по вторичным параметрам(волновое сопротивление, переходное затухание и т. п.), что затрудняет ее использование в современных высокоскоростных приложениях. Кроме того, для обеспечения герметичности перехода от кабеля к газоблокирующему участку необходимо сваривание металлических конусов муфты с обечайкой и оболочкой кабеля, требующее применения высокой квалификации кабельщика и повышающее риск порчи кабеля вследствии его перегрева. Задачей изобретения является создание способа блокировки газа в кабельной линии, не требующего разрыва кабеля и сваривания оболочек с элементами газоблокирующего устройства, что повышает надежность линии и упрощает монтаж. 2 Это достигается тем, что в способе блокировки газа в кабельной линии с применением компаунда,включающем использование полумуфт, экранных соединителей, экранного провода, виниловой,герметизирующей и армирующей лент, на вертикально расположенный кабель надевают полумуфты и располагают их по обе стороны от места блокировки газа, в упомянутом месте с кабеля на длину цилиндрической части полумуфт удаляют оболочку, поясную изоляцию, нити, скрепляющие сердечник и заполнители, при их наличии на оболочку кабеля устанавливают экранные соединители и экранный провод длиной менее длины удаленной оболочки, нижнюю полумуфту надвигают до упора в экранный соединитель, на стык ее с кабелем накладывают виниловую ленту,жилы кабеля в полумуфте равномерно разводят от центра и полумуфту заливают компаундом, на стык полумуфт и стык верхней полумуфты с кабелем накладывают герметизирующую, виниловую и армирующую ленты. При наличии на жилах кабеля кордельнополимерной или кордельно-бумажной изоляции ее зачищают на небольших участках так, чтобы при установке нижней полумуфты эти участки полностью оказались в ее полости, заполняемой компаундом. Сущность изобретения поясняется чертежом, где на фигуре приведено схематическое изображение реализации способа блокировки газа в городской телефонной линии на кабеле типа ТППэп. Способ блокировки газа производится следующим образом. На время монтажа, участку кабеля, на котором будет производиться установка газонепроницаемой муфты, придается вертикальное по отношению к горизонтальной плоскости положение. На кабель 1 надеваются нижняя 2 и верхняя 3 полиэтиленовые полумуфты. С кабеля на длину больше длины экранного провода удаляют оболочку, экран,поясную изоляцию, нити, скрепляющие жилы,заполнители (при их наличии). Освобожденный от указанных элементов сердечник образует рабочую зону. На оболочку кабеля по краям рабочей зоны устанавливают экранные соединители 4. На винты экранных соединителей устанавливают экранный провод 5, при этом за счет того, что длина жил больше длины экранного провода, жилы 6 располагаются в разведенном друг от друга состоянии. При использовании данного способа блокирования газа на кабеле с кордельнополимерной или кордельно-бумажной изоляцией жил на участке рабочей зоны, соответствующей длине широкой части нижней полумуфты с каждой жилы на длину 5-10 мм снимают изоляцию и кордель. На рабочую зону надвигают нижнюю полумуфту. Для предотвращения протекания компаунда между оболочкой кабеля и нижней полумуфтой стык герметизируют лентой ПВХ 7. Весь внутренний объем нижней полумуфты заполняют компаундом 8. На нижнюю полумуфту надвигают верхнюю полумуфту. Стык полумуфт и стык верхней полумуфты с оболочкой герметизируют путем последовательного наложения 17680 на них двухслойной мастичной ленты 9, ленты ПВХ 7 и армирующей ленты 10. Опытные испытания способа блокирования газа в кабельной линии подтвердили его высокую надежность и преимущество его применения перед существующими за счет исключения избыточных соединений и простоты монтажа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ блокировки газа в кабельной линии с применением компаунда,включающий использование полумуфт, экранных соединителей,экранного провода, виниловой, герметизирующей и армирующей лент, отличающийся тем, что на вертикально расположенный кабель надевают полумуфты и располагают их по обе стороны от места блокировки газа, в упомянутом месте с кабеля на длину цилиндрической части полумуфт удаляют оболочку, поясную изоляцию, нити, скрепляющие сердечник и заполнители, при их наличии на оболочку кабеля устанавливают экранные соединители и экранный провод длиной менее длины удаленной оболочки, нижнюю полумуфту надвигают до упора в экранный соединитель, на стык ее с кабелем накладывают виниловую ленту,жилы кабеля в полумуфте равномерно разводят от центра и полумуфту заливают компаундом, на стык полумуфт и стык верхней полумуфты с кабелем накладывают герметизирующую, виниловую и армирующую ленты. 2. Способ блокировки газа по п.1,отличающийся тем, что при наличии на жилах кабеля кордельно-полимерной или кордельнобумажной изоляции ее зачищают на небольших участках так, чтобы при установке нижней полумуфты эти участки полностью оказались в ее полости, заполняемой компаундом.
