Способ натяжения тягового органа многоприводного конвейера

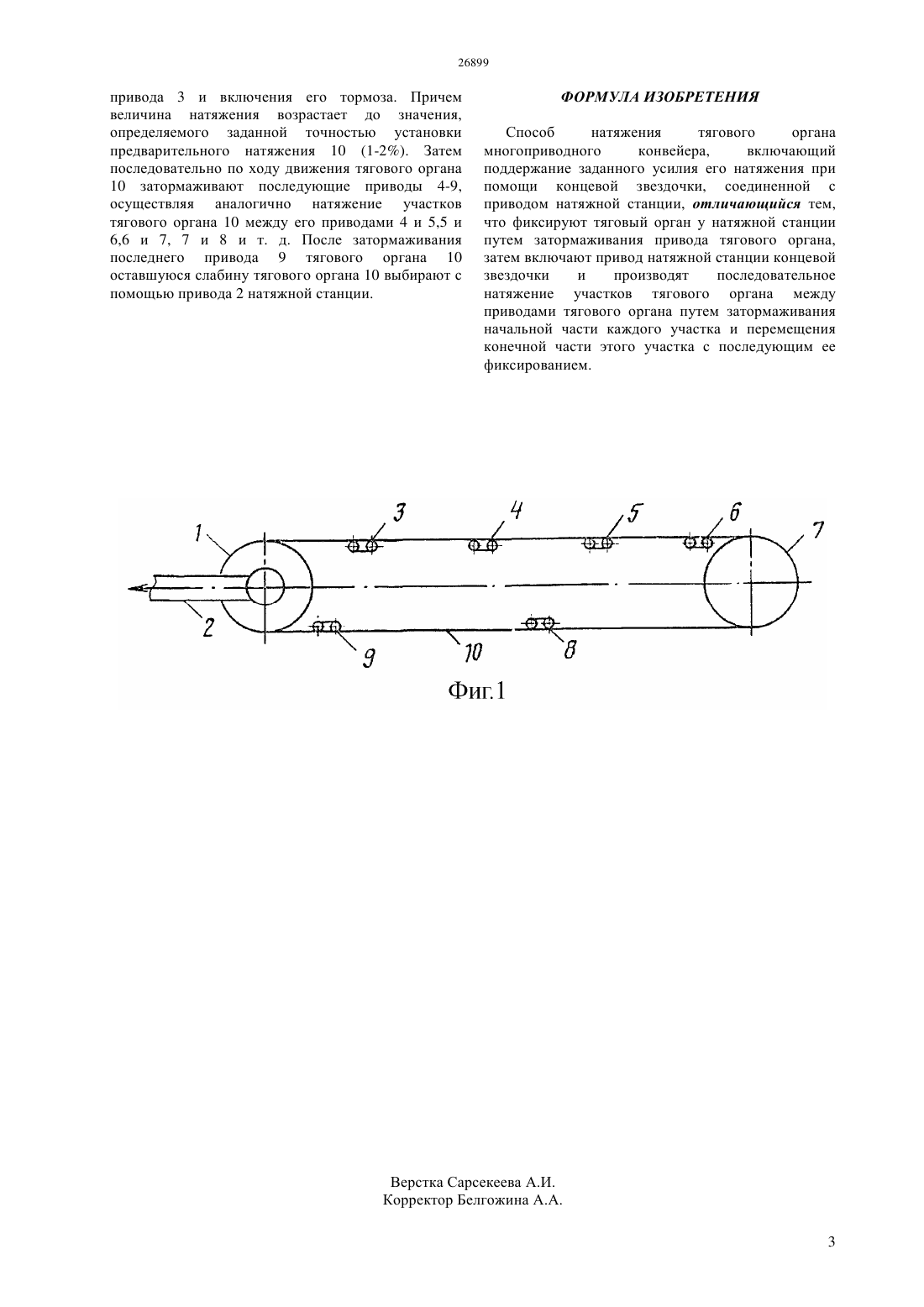

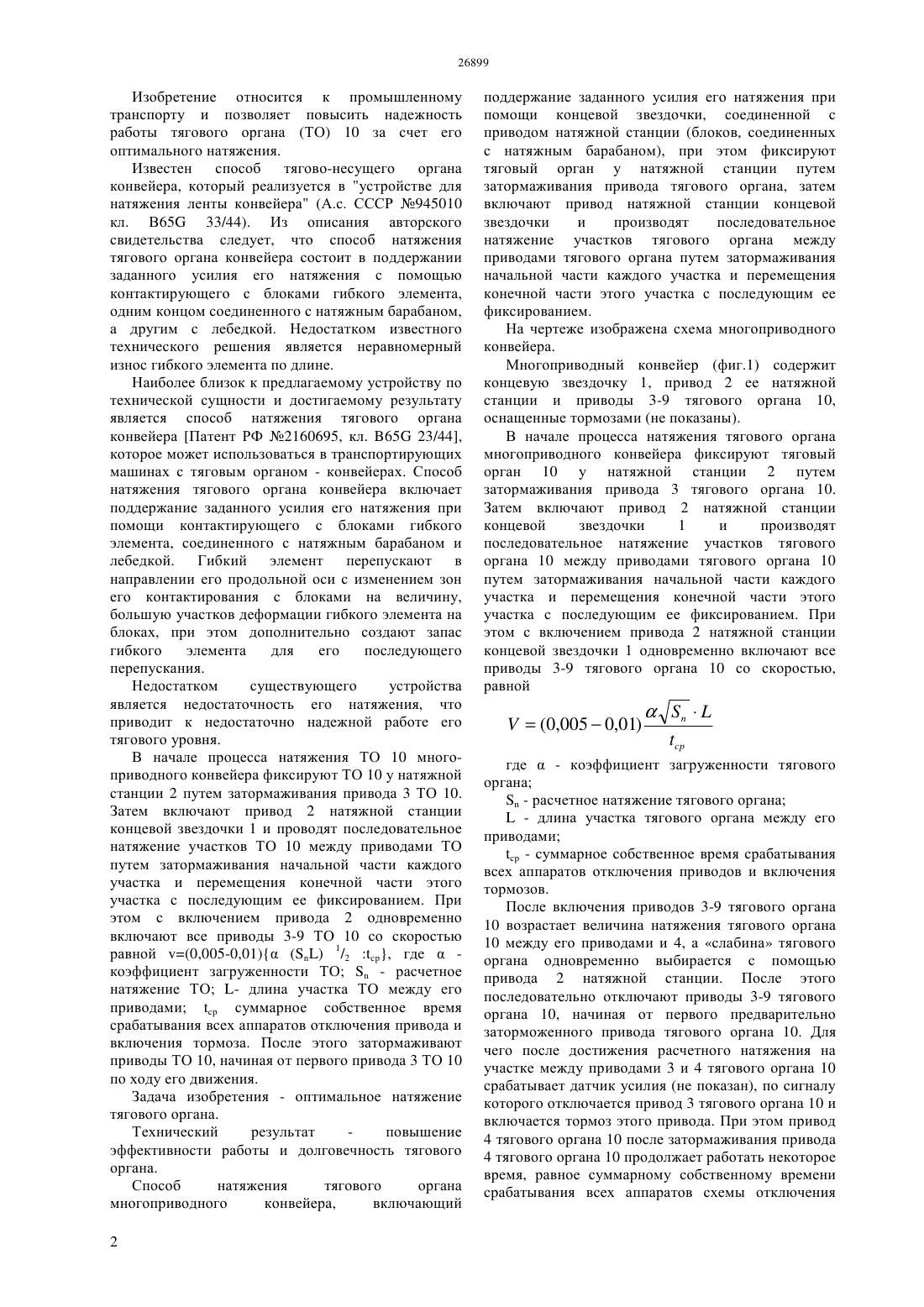

(51) 65 23/44 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Способ натяжения тягового органа многоприводного конвейера,включающий поддержание заданного усилия его натяжения при помощи концевой звездочки, соединенной с приводом натяжной станции (блоков, соединенных с натяжным барабаном), отличающийся тем, что фиксируют тяговый орган у натяжной станции путем затормаживания привода тягового органа,затем включают привод натяжной станции концевой звездочки и производят последовательное натяжение участков тягового органа между приводами тягового органа путем затормаживания начальной части каждого участка и перемещения конечной части этого участка с последующим ее фиксированием. Технический результат повышение эффективности работы и долговечность тягового органа.(72) Акашев Закир Тахавиевич Мехтиев Али Джаванширович Югай Вячеслав Викторович Эйрих Владимир Иванович Белик Галина Алексеевна Калиев Ернар Асхатулы(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) СПОСОБ НАТЯЖЕНИЯ ТЯГОВОГО ОРГАНА МНОГОПРИВОДНОГО КОНВЕЙЕРА(57) Изобретение относится к промышленному транспорту, а именно к способу натяжения тягового органа многоприводного конвейера. Задача изобретения - оптимальное натяжение тягового органа. Изобретение относится к промышленному транспорту и позволяет повысить надежность работы тягового органа (ТО) 10 за счет его оптимального натяжения. Известен способ тягово-несущего органа конвейера, который реализуется в устройстве для натяжения ленты конвейера (А.с. СССР 945010 кл. В 65 33/44). Из описания авторского свидетельства следует, что способ натяжения тягового органа конвейера состоит в поддержании заданного усилия его натяжения с помощью контактирующего с блоками гибкого элемента,одним концом соединенного с натяжным барабаном,а другим с лебедкой. Недостатком известного технического решения является неравномерный износ гибкого элемента по длине. Наиболее близок к предлагаемому устройству по технической сущности и достигаемому результату является способ натяжения тягового органа конвейера Патент РФ 2160695, кл. 65 23/44,которое может использоваться в транспортирующих машинах с тяговым органом - конвейерах. Способ натяжения тягового органа конвейера включает поддержание заданного усилия его натяжения при помощи контактирующего с блоками гибкого элемента, соединенного с натяжным барабаном и лебедкой. Гибкий элемент перепускают в направлении его продольной оси с изменением зон его контактирования с блоками на величину,большую участков деформации гибкого элемента на блоках, при этом дополнительно создают запас гибкого элемента для его последующего перепускания. Недостатком существующего устройства является недостаточность его натяжения, что приводит к недостаточно надежной работе его тягового уровня. В начале процесса натяжения ТО 10 многоприводного конвейера фиксируют ТО 10 у натяжной станции 2 путем затормаживания привода 3 ТО 10. Затем включают привод 2 натяжной станции концевой звездочки 1 и проводят последовательное натяжение участков ТО 10 между приводами ТО путем затормаживания начальной части каждого участка и перемещения конечной части этого участка с последующим ее фиксированием. При этом с включением привода 2 одновременно включают все приводы 3-9 ТО 10 со скоростью равной (0,005-0,01)1/2 , гдекоэффициент загруженности ТО- расчетное натяжение ТО - длина участка ТО между его приводамисуммарное собственное время срабатывания всех аппаратов отключения привода и включения тормоза. После этого затормаживают приводы ТО 10, начиная от первого привода 3 ТО 10 по ходу его движения. Задача изобретения - оптимальное натяжение тягового органа. Технический результат повышение эффективности работы и долговечность тягового органа. Способ натяжения тягового органа многоприводного конвейера,включающий 2 поддержание заданного усилия его натяжения при помощи концевой звездочки, соединенной с приводом натяжной станции (блоков, соединенных с натяжным барабаном), при этом фиксируют тяговый орган у натяжной станции путем затормаживания привода тягового органа, затем включают привод натяжной станции концевой звездочки и производят последовательное натяжение участков тягового органа между приводами тягового органа путем затормаживания начальной части каждого участка и перемещения конечной части этого участка с последующим ее фиксированием. На чертеже изображена схема многоприводного конвейера. Многоприводный конвейер (фиг.1) содержит концевую звездочку 1, привод 2 ее натяжной станции и приводы 3-9 тягового органа 10,оснащенные тормозами (не показаны). В начале процесса натяжения тягового органа многоприводного конвейера фиксируют тяговый орган 10 у натяжной станции 2 путем затормаживания привода 3 тягового органа 10. Затем включают привод 2 натяжной станции концевой звездочки 1 и производят последовательное натяжение участков тягового органа 10 между приводами тягового органа 10 путем затормаживания начальной части каждого участка и перемещения конечной части этого участка с последующим ее фиксированием. При этом с включением привода 2 натяжной станции концевой звездочки 1 одновременно включают все приводы 3-9 тягового органа 10 со скоростью,равной где- коэффициент загруженности тягового органа- расчетное натяжение тягового органа- длина участка тягового органа между его приводами- суммарное собственное время срабатывания всех аппаратов отключения приводов и включения тормозов. После включения приводов 3-9 тягового органа 10 возрастает величина натяжения тягового органа 10 между его приводами и 4, а слабина тягового органа одновременно выбирается с помощью привода 2 натяжной станции. После этого последовательно отключают приводы 3-9 тягового органа 10, начиная от первого предварительно заторможенного привода тягового органа 10. Для чего после достижения расчетного натяжения на участке между приводами 3 и 4 тягового органа 10 срабатывает датчик усилия (не показан), по сигналу которого отключается привод 3 тягового органа 10 и включается тормоз этого привода. При этом привод 4 тягового органа 10 после затормаживания привода 4 тягового органа 10 продолжает работать некоторое время, равное суммарному собственному времени срабатывания всех аппаратов схемы отключения привода 3 и включения его тормоза. Причем величина натяжения возрастает до значения,определяемого заданной точностью установки предварительного натяжения 10 (1-2). Затем последовательно по ходу движения тягового органа 10 затормаживают последующие приводы 4-9,осуществляя аналогично натяжение участков тягового органа 10 между его приводами 4 и 5,5 и 6,6 и 7, 7 и 8 и т. д. После затормаживания последнего привода 9 тягового органа 10 оставшуюся слабину тягового органа 10 выбирают с помощью привода 2 натяжной станции. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ натяжения тягового органа многоприводного конвейера,включающий поддержание заданного усилия его натяжения при помощи концевой звездочки, соединенной с приводом натяжной станции, отличающийся тем,что фиксируют тяговый орган у натяжной станции путем затормаживания привода тягового органа,затем включают привод натяжной станции концевой звездочки и производят последовательное натяжение участков тягового органа между приводами тягового органа путем затормаживания начальной части каждого участка и перемещения конечной части этого участка с последующим ее фиксированием.
