Вагон-платформа для контейнеров

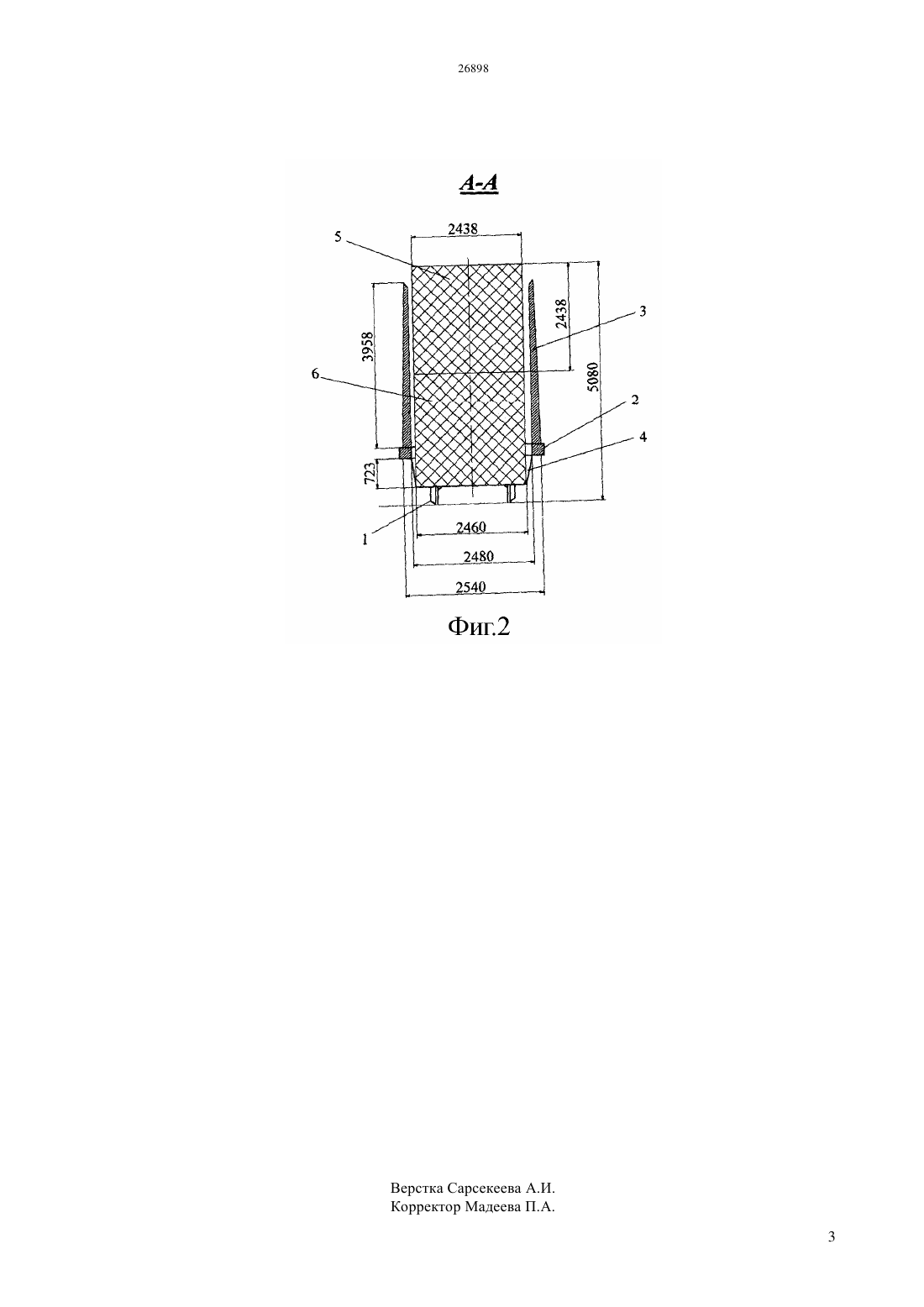

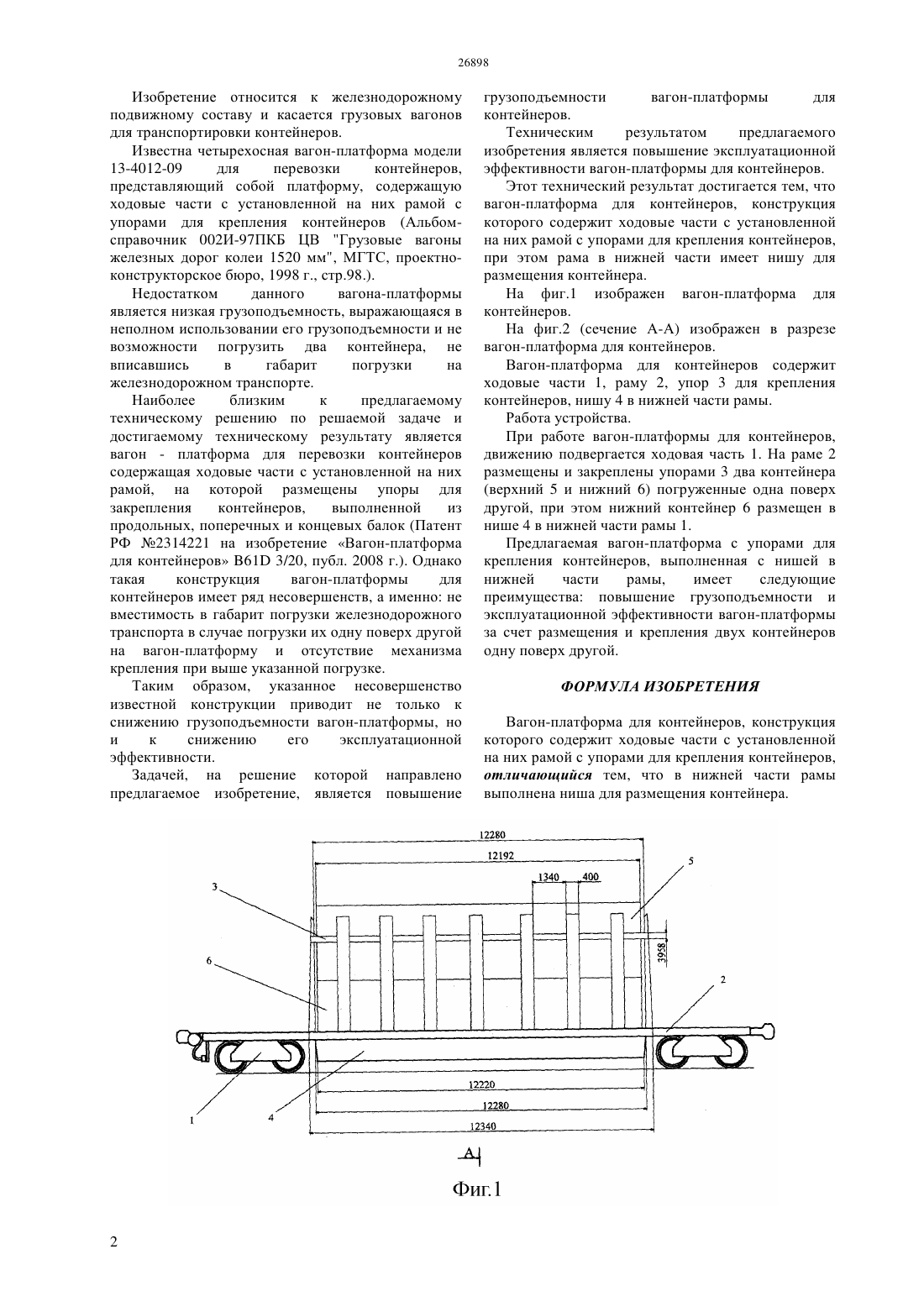

(51) 61 3/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей, на решение которой направлено предлагаемое изобретение, является повышение грузоподъемности вагон-платформы для контейнеров. Вагон-платформа для контейнеров, конструкция которого содержит ходовые части с установленной на них рамой с упорами для крепления контейнеров,отличающейся тем, что в нижней части рамы выполнена ниша для размещения контейнера. Техническим результатом предлагаемого изобретения является повышение эксплуатационной эффективности вагон-платформы для контейнеров.(72) Тулиев Беийимбет Майданович Малыбаев Сакен Кадыркенович Сарсембаев Толеген Уаттович Акашев Арсен Закирович Балабаев Оюм Темиргалиевич Жандыбаев Болат Рымканович(57) Изобретение относится к железнодорожному подвижному составу и касается грузовых вагонов для транспортировки контейнеров. Изобретение относится к железнодорожному подвижному составу и касается грузовых вагонов для транспортировки контейнеров. Известна четырехосная вагон-платформа модели 13-4012-09 для перевозки контейнеров,представляющий собой платформу, содержащую ходовые части с установленной на них рамой с упорами для крепления контейнеров (Альбомсправочник 002 И-97 ПКБ ЦВ Грузовые вагоны железных дорог колеи 1520 мм, МГТС, проектноконструкторское бюро, 1998 г., стр.98.). Недостатком данного вагона-платформы является низкая грузоподъемность, выражающаяся в неполном использовании его грузоподъемности и не возможности погрузить два контейнера, не вписавшись в габарит погрузки на железнодорожном транспорте. Наиболее близким к предлагаемому техническому решению по решаемой задаче и достигаемому техническому результату является вагон - платформа для перевозки контейнеров содержащая ходовые части с установленной на них рамой, на которой размещены упоры для закрепления контейнеров,выполненной из продольных, поперечных и концевых балок (Патент РФ 2314221 на изобретение Вагон-платформа для контейнеров 61 3/20, публ. 2008 г.). Однако такая конструкция вагон-платформы для контейнеров имеет ряд несовершенств, а именно не вместимость в габарит погрузки железнодорожного транспорта в случае погрузки их одну поверх другой на вагон-платформу и отсутствие механизма крепления при выше указанной погрузке. Таким образом, указанное несовершенство известной конструкции приводит не только к снижению грузоподъемности вагон-платформы, но и к снижению его эксплуатационной эффективности. Задачей, на решение которой направлено предлагаемое изобретение, является повышение грузоподъемности вагон-платформы для контейнеров. Техническим результатом предлагаемого изобретения является повышение эксплуатационной эффективности вагон-платформы для контейнеров. Этот технический результат достигается тем, что вагон-платформа для контейнеров, конструкция которого содержит ходовые части с установленной на них рамой с упорами для крепления контейнеров,при этом рама в нижней части имеет нишу для размещения контейнера. На фиг.1 изображен вагон-платформа для контейнеров. На фиг.2 (сечение А-А) изображен в разрезе вагон-платформа для контейнеров. Вагон-платформа для контейнеров содержит ходовые части 1, раму 2, упор 3 для крепления контейнеров, нишу 4 в нижней части рамы. Работа устройства. При работе вагон-платформы для контейнеров,движению подвергается ходовая часть 1. На раме 2 размещены и закреплены упорами 3 два контейнера(верхний 5 и нижний 6) погруженные одна поверх другой, при этом нижний контейнер 6 размещен в нише 4 в нижней части рамы 1. Предлагаемая вагон-платформа с упорами для крепления контейнеров, выполненная с нишей в нижней части рамы,имеет следующие преимущества повышение грузоподъемности и эксплуатационной эффективности вагон-платформы за счет размещения и крепления двух контейнеров одну поверх другой. ФОРМУЛА ИЗОБРЕТЕНИЯ Вагон-платформа для контейнеров, конструкция которого содержит ходовые части с установленной на них рамой с упорами для крепления контейнеров,отличающийся тем, что в нижней части рамы выполнена ниша для размещения контейнера.
