Дождевальная насадка

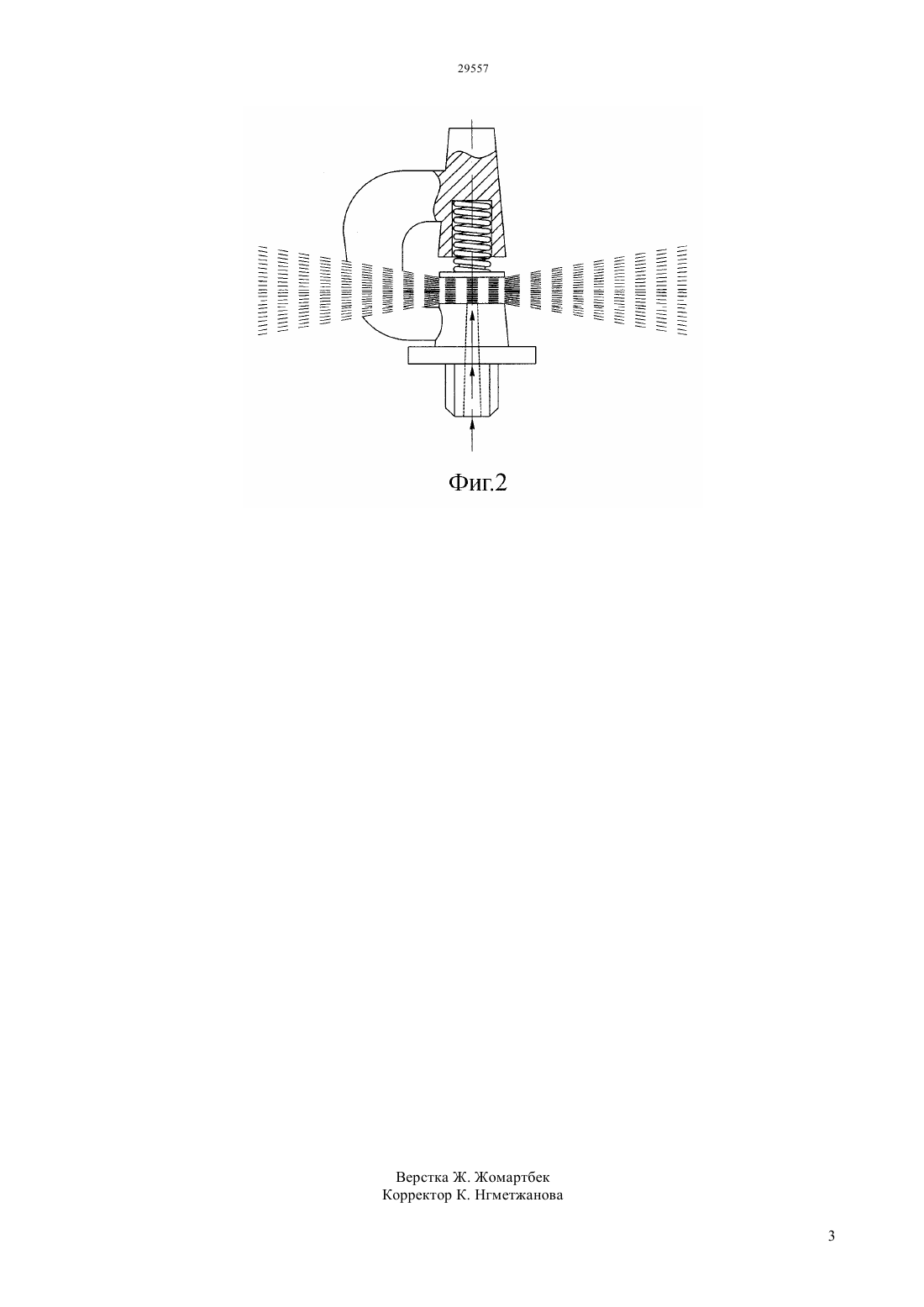

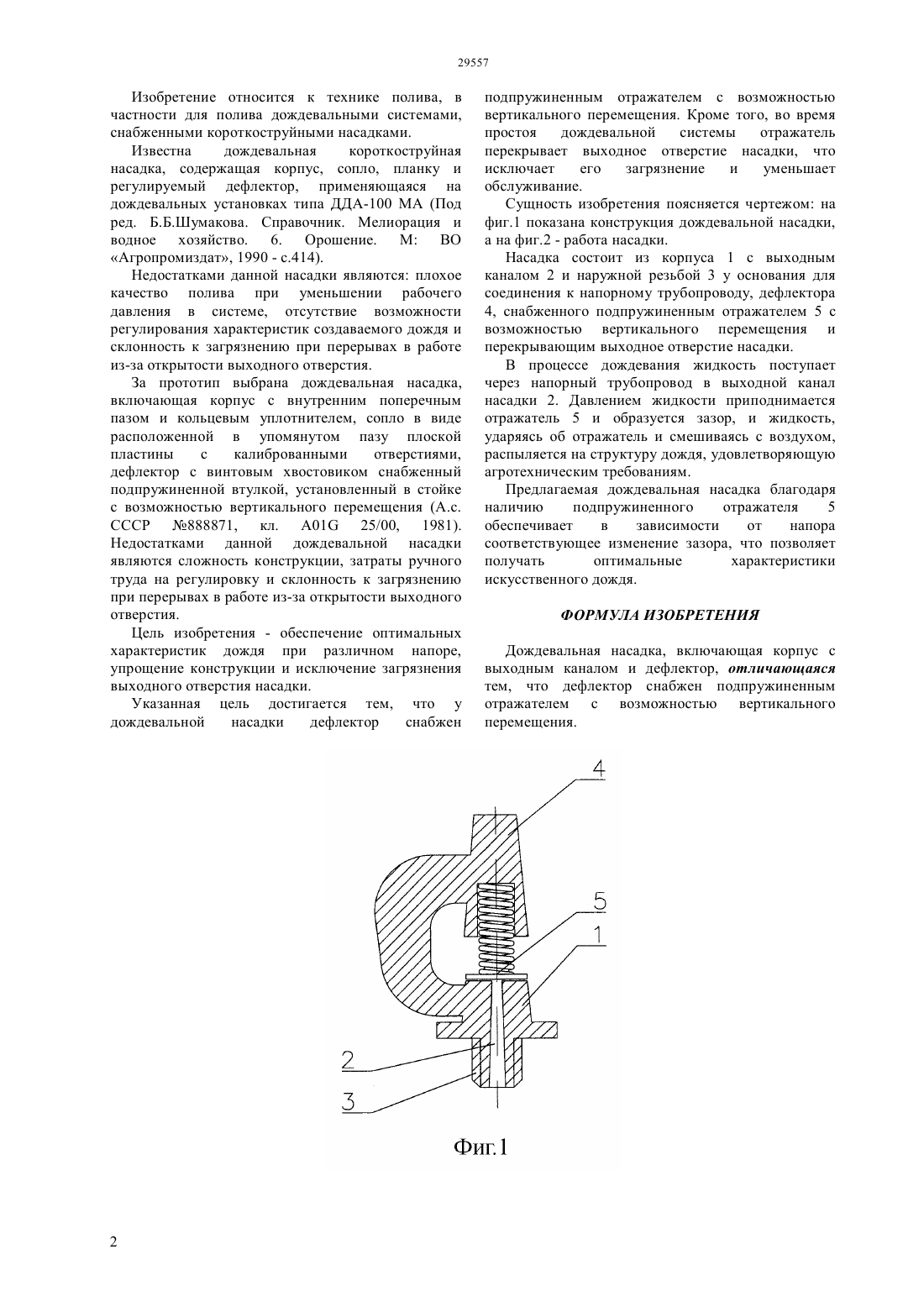

(51) 01 25/00 (2006.01) 05 1/18 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Насадка состоит из корпуса с выходным каналом,дефлектора,снабженного подпружиненным отражателем с возможностью вертикального перемещения и перекрывающим выходное отверстие насадки. Предлагаемая дождевальная насадка благодаря наличию подпружиненного отражателя обеспечивает в зависимости от напора жидкости соответствующее изменение зазора, что позволяет получать оптимальные характеристики искусственного дождя. Кроме того, во время простоя дождевальной системы, отражатель перекрывает выходное отверстие насадки, что исключает его загрязнение и уменьшает обслуживание.(72) Калашников Александр Афанасьевич Мирдадаев Миробит Салимович Куртебаев Болат Мажитович Мамучев Руслан Алиевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства(ТОО КазНИИВХ) Министерство сельского хозяйства Республики Казахстан(57) Изобретение относится к технике полива, в частности для полива дождевальными системами,снабженными короткоструйными насадками. Изобретение относится к технике полива, в частности для полива дождевальными системами,снабженными короткоструйными насадками. Известна дождевальная короткоструйная насадка, содержащая корпус, сопло, планку и регулируемый дефлектор, применяющаяся на дождевальных установках типа ДДА-100 МА (Под ред. Б.Б.Шумакова. Справочник. Мелиорация и водное хозяйство. 6. Орошение. М ВО Агропромиздат, 1990 - с.414). Недостатками данной насадки являются плохое качество полива при уменьшении рабочего давления в системе, отсутствие возможности регулирования характеристик создаваемого дождя и склонность к загрязнению при перерывах в работе из-за открытости выходного отверстия. За прототип выбрана дождевальная насадка,включающая корпус с внутренним поперечным пазом и кольцевым уплотнителем, сопло в виде расположенной в упомянутом пазу плоской пластины с калиброванными отверстиями,дефлектор с винтовым хвостовиком снабженный подпружиненной втулкой, установленный в стойке с возможностью вертикального перемещения (А.с. СССР 888871, кл. 01 25/00, 1981). Недостатками данной дождевальной насадки являются сложность конструкции, затраты ручного труда на регулировку и склонность к загрязнению при перерывах в работе из-за открытости выходного отверстия. Цель изобретения - обеспечение оптимальных характеристик дождя при различном напоре,упрощение конструкции и исключение загрязнения выходного отверстия насадки. Указанная цель достигается тем, что у дождевальной насадки дефлектор снабжен подпружиненным отражателем с возможностью вертикального перемещения. Кроме того, во время простоя дождевальной системы отражатель перекрывает выходное отверстие насадки, что исключает его загрязнение и уменьшает обслуживание. Сущность изобретения поясняется чертежом на фиг.1 показана конструкция дождевальной насадки,а на фиг.2 - работа насадки. Насадка состоит из корпуса 1 с выходным каналом 2 и наружной резьбой 3 у основания для соединения к напорному трубопроводу, дефлектора 4, снабженного подпружиненным отражателем 5 с возможностью вертикального перемещения и перекрывающим выходное отверстие насадки. В процессе дождевания жидкость поступает через напорный трубопровод в выходной канал насадки 2. Давлением жидкости приподнимается отражатель 5 и образуется зазор, и жидкость,ударяясь об отражатель и смешиваясь с воздухом,распыляется на структуру дождя, удовлетворяющую агротехническим требованиям. Предлагаемая дождевальная насадка благодаря наличию подпружиненного отражателя 5 обеспечивает в зависимости от напора соответствующее изменение зазора, что позволяет получать оптимальные характеристики искусственного дождя. ФОРМУЛА ИЗОБРЕТЕНИЯ Дождевальная насадка, включающая корпус с выходным каналом и дефлектор, отличающаяся тем, что дефлектор снабжен подпружиненным отражателем с возможностью вертикального перемещения.
