Насадка карусельная

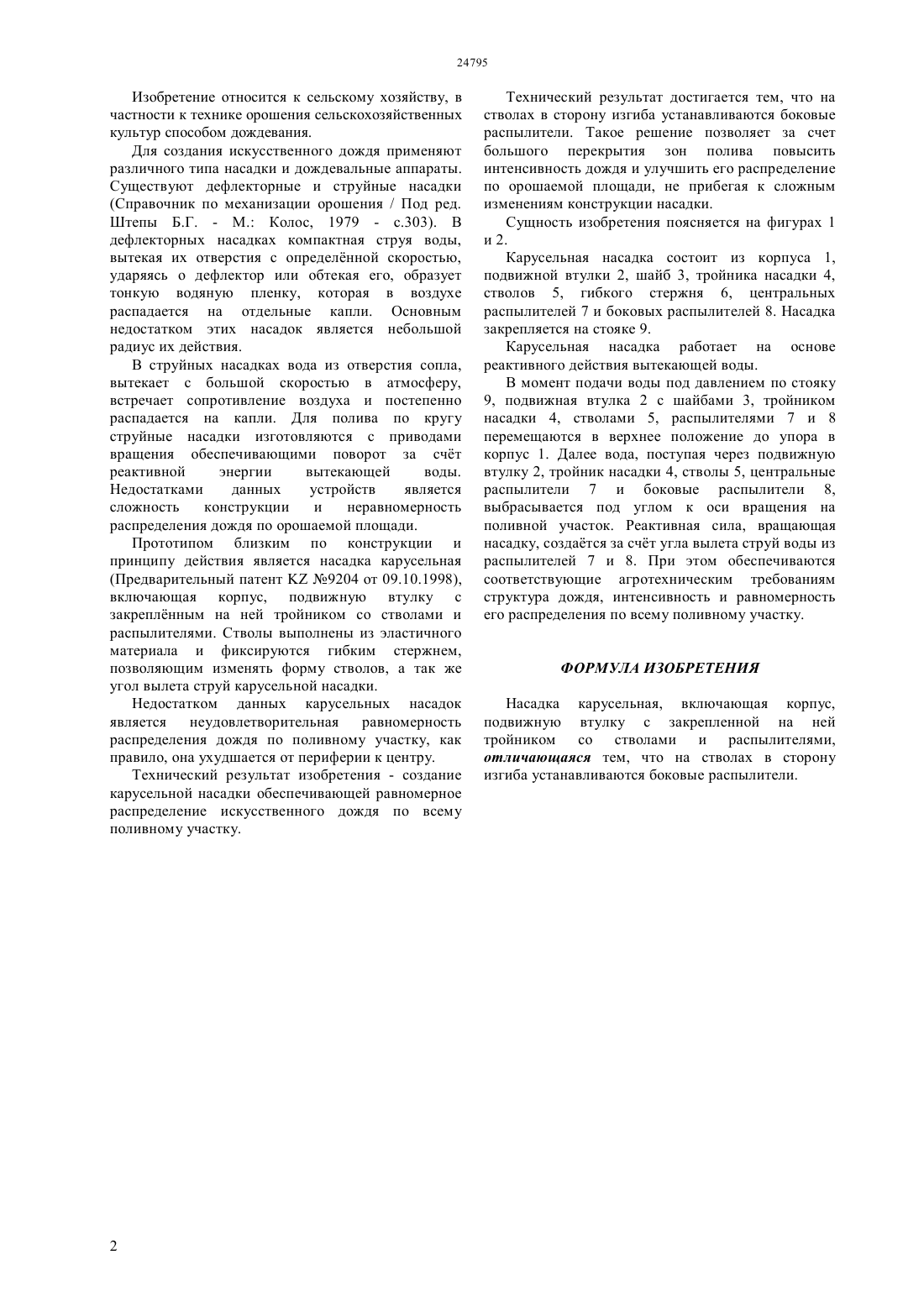

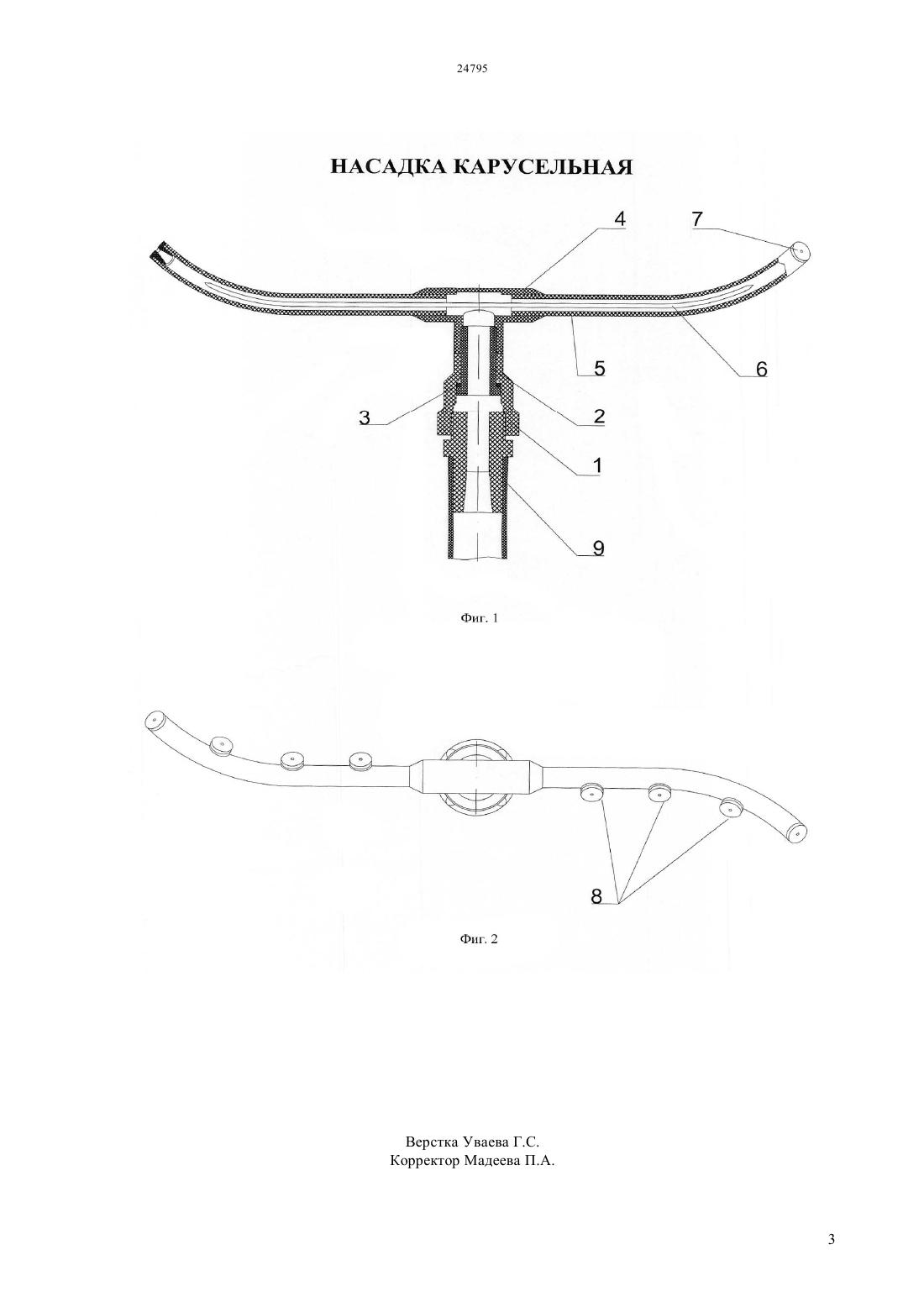

(51) 01 25/00 (2010.01) 01 25/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Насадка карусельная состоит из корпуса,подвижной втулки, шайб, тройника насадки, стволов,гибкого стержня,центральных и боковых распылителей. Новизна заключается в том, что на стволах в сторону изгиба устанавливаются боковые распылители, позволяющие повысить интенсивность дождя и улучшить его распределение по поливному участку, не прибегая к сложным изменениям конструкции насадки.(72) Мирдадаев Миробит Салимович Мамучев Руслан Алиевич(73) Товарищество с ограниченной ответственностью Казахский научно- исследовательский институт водного хозяйства(56) Предварительный патент РК 9204, кл. 01 25/00, 2000(57) Изобретение относится к сельскому хозяйству, в частности к технике орошения сельскохозяйственных культур способом дождевания. Изобретение относится к сельскому хозяйству, в частности к технике орошения сельскохозяйственных культур способом дождевания. Для создания искусственного дождя применяют различного типа насадки и дождевальные аппараты. Существуют дефлекторные и струйные насадки(Справочник по механизации орошения / Под ред. Штепы Б.Г. - М. Колос, 1979 - с.303). В дефлекторных насадках компактная струя воды,вытекая их отверстия с определнной скоростью,ударяясь о дефлектор или обтекая его, образует тонкую водяную пленку, которая в воздухе распадается на отдельные капли. Основным недостатком этих насадок является небольшой радиус их действия. В струйных насадках вода из отверстия сопла,вытекает с большой скоростью в атмосферу,встречает сопротивление воздуха и постепенно распадается на капли. Для полива по кругу струйные насадки изготовляются с приводами вращения обеспечивающими поворот за счт реактивной энергии вытекающей воды. Недостатками данных устройств является сложность конструкции и неравномерность распределения дождя по орошаемой площади. Прототипом близким по конструкции и принципу действия является насадка карусельная(Предварительный патент 9204 от 09.10.1998),включающая корпус, подвижную втулку с закреплнным на ней тройником со стволами и распылителями. Стволы выполнены из эластичного материала и фиксируются гибким стержнем,позволяющим изменять форму стволов, а так же угол вылета струй карусельной насадки. Недостатком данных карусельных насадок является неудовлетворительная равномерность распределения дождя по поливному участку, как правило, она ухудшается от периферии к центру. Технический результат изобретения - создание карусельной насадки обеспечивающей равномерное распределение искусственного дождя по всему поливному участку. Технический результат достигается тем, что на стволах в сторону изгиба устанавливаются боковые распылители. Такое решение позволяет за счет большого перекрытия зон полива повысить интенсивность дождя и улучшить его распределение по орошаемой площади, не прибегая к сложным изменениям конструкции насадки. Сущность изобретения поясняется на фигурах 1 и 2. Карусельная насадка состоит из корпуса 1,подвижной втулки 2, шайб 3, тройника насадки 4,стволов 5, гибкого стержня 6, центральных распылителей 7 и боковых распылителей 8. Насадка закрепляется на стояке 9. Карусельная насадка работает на основе реактивного действия вытекающей воды. В момент подачи воды под давлением по стояку 9, подвижная втулка 2 с шайбами 3, тройником насадки 4, стволами 5, распылителями 7 и 8 перемещаются в верхнее положение до упора в корпус 1. Далее вода, поступая через подвижную втулку 2, тройник насадки 4, стволы 5, центральные распылители 7 и боковые распылители 8,выбрасывается под углом к оси вращения на поливной участок. Реактивная сила, вращающая насадку, создатся за счт угла вылета струй воды из распылителей 7 и 8. При этом обеспечиваются соответствующие агротехническим требованиям структура дождя, интенсивность и равномерность его распределения по всему поливному участку. ФОРМУЛА ИЗОБРЕТЕНИЯ Насадка карусельная, включающая корпус,подвижную втулку с закрепленной на ней тройником со стволами и распылителями,отличающаяся тем, что на стволах в сторону изгиба устанавливаются боковые распылители.
