Гребнечесальная машина
Изобретение относится к текстильной промышленности и касается греб­нечесальной машины, предназначенной для переработки текстильных воло­кон, например, шерсти по тонкогребенной системе прядения.
В конструкции гребнечесальной машины, содержащей последовательно расположенные узел питания, включающий питающий валики, узел проче­сывания, имеющий тиски с верхней и нижней губками, круглый гребень, прямой гребень с игольчатой гарнитурой, согласно изобретению прямой гре­бень соединен с вибратором.
Изобретение обеспечивает повышение качества пряжи за счет снижения разрыва волокон.

Текст

Смотреть все

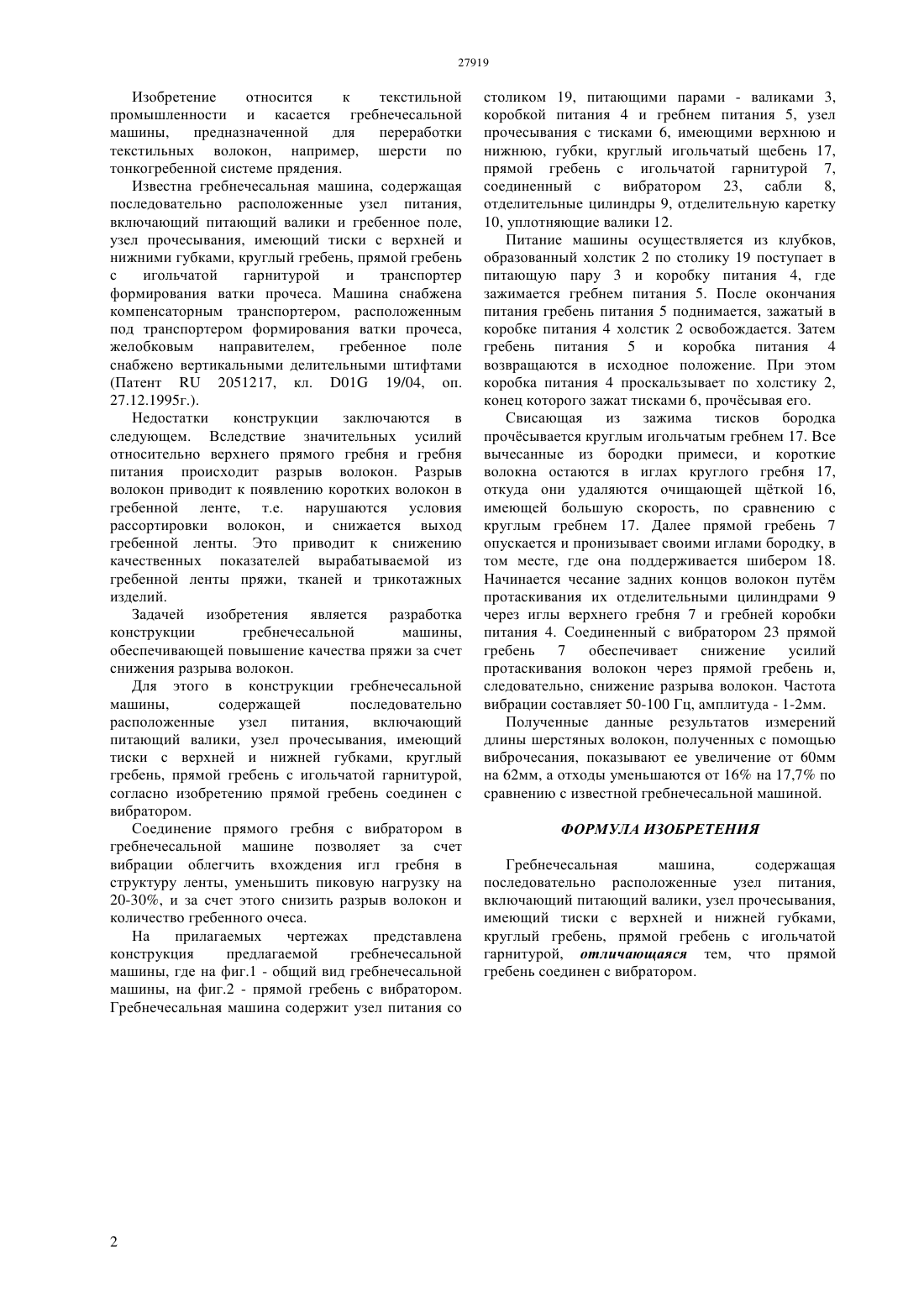

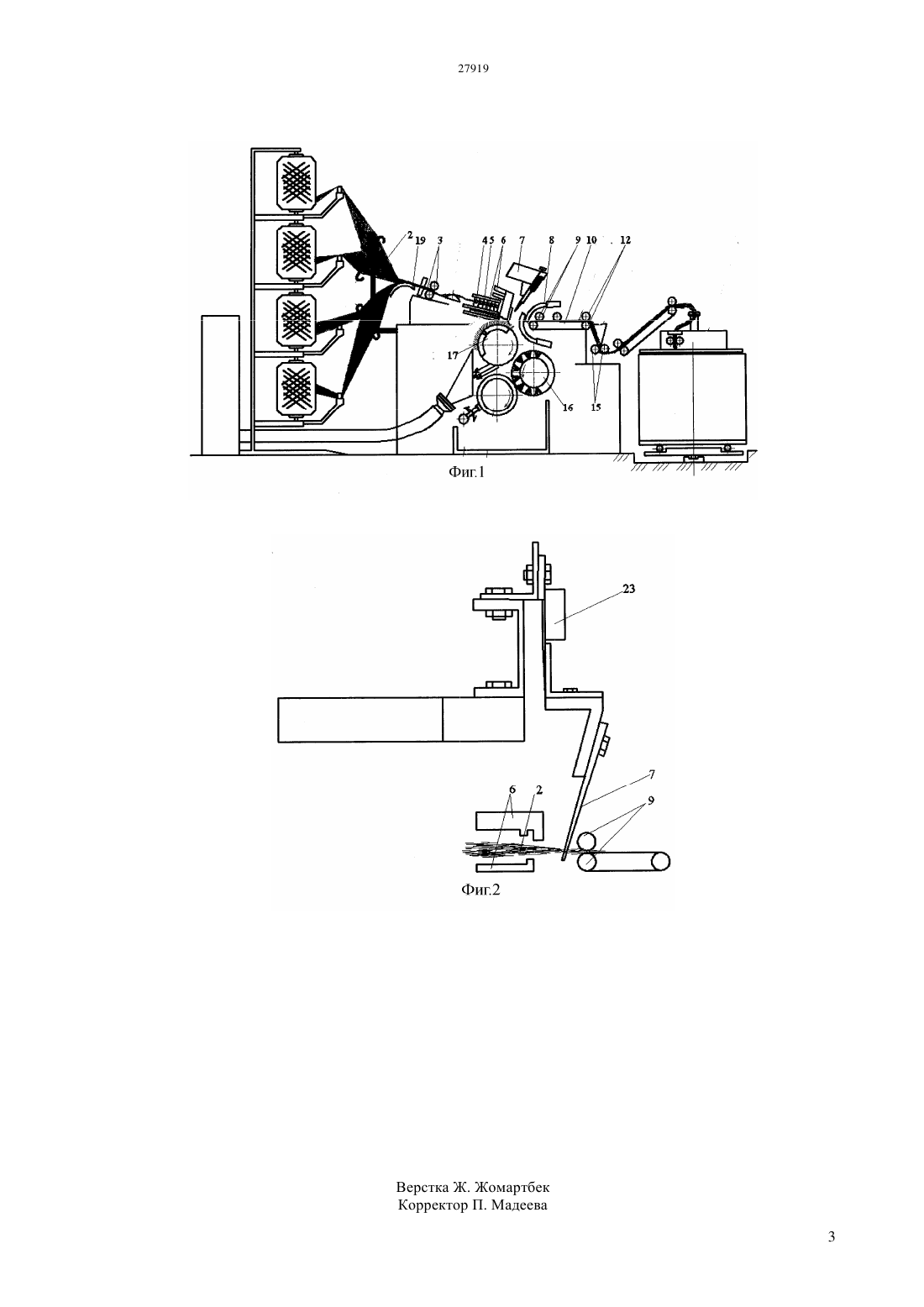

(51) 01 19/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ текстильных волокон, например, шерсти по тонкогребенной системе прядения. В конструкции гребнечесальной машины,содержащей последовательно расположенные узел питания, включающий питающий валики, узел прочесывания, имеющий тиски с верхней и нижней губками, круглый гребень, прямой гребень с игольчатой гарнитурой, согласно изобретению прямой гребень соединен с вибратором. Изобретение обеспечивает повышение качества пряжи за счет снижения разрыва волокон.(76) Отыншиев Мурат Беделханович Битус Евгений ИвановичДжуринская Индира Михайловна Изобретение относится к текстильной промышленности и касается гребнечесальной машины,предназначенной для переработки текстильных волокон, например, шерсти по тонкогребенной системе прядения. Известна гребнечесальная машина, содержащая последовательно расположенные узел питания,включающий питающий валики и гребенное поле,узел прочесывания, имеющий тиски с верхней и нижними губками, круглый гребень, прямой гребень с игольчатой гарнитурой и транспортер формирования ватки прочеса. Машина снабжена компенсаторным транспортером, расположенным под транспортером формирования ватки прочеса,желобковым направителем,гребенное поле снабжено вертикальными делительными штифтами(Патент 2051217, кл. 01 19/04, оп. 27.12.1995 г.). Недостатки конструкции заключаются в следующем. Вследствие значительных усилий относительно верхнего прямого гребня и гребня питания происходит разрыв волокон. Разрыв волокон приводит к появлению коротких волокон в гребенной ленте, т.е. нарушаются условия рассортировки волокон, и снижается выход гребенной ленты. Это приводит к снижению качественных показателей вырабатываемой из гребенной ленты пряжи, тканей и трикотажных изделий. Задачей изобретения является разработка конструкции гребнечесальной машины,обеспечивающей повышение качества пряжи за счет снижения разрыва волокон. Для этого в конструкции гребнечесальной машины,содержащей последовательно расположенные узел питания,включающий питающий валики, узел прочесывания, имеющий тиски с верхней и нижней губками, круглый гребень, прямой гребень с игольчатой гарнитурой,согласно изобретению прямой гребень соединен с вибратором. Соединение прямого гребня с вибратором в гребнечесальной машине позволяет за счет вибрации облегчить вхождения игл гребня в структуру ленты, уменьшить пиковую нагрузку на 20-30, и за счет этого снизить разрыв волокон и количество гребенного очеса. На прилагаемых чертежах представлена конструкция предлагаемой гребнечесальной машины, где на фиг.1 - общий вид гребнечесальной машины, на фиг.2 - прямой гребень с вибратором. Гребнечесальная машина содержит узел питания со столиком 19, питающими парами - валиками 3,коробкой питания 4 и гребнем питания 5, узел прочесывания с тисками 6, имеющими верхнюю и нижнюю, губки, круглый игольчатый щебень 17,прямой гребень с игольчатой гарнитурой 7,соединенный с вибратором 23, сабли 8,отделительные цилиндры 9, отделительную каретку 10, уплотняющие валики 12. Питание машины осуществляется из клубков,образованный холстик 2 по столику 19 поступает в питающую пару 3 и коробку питания 4, где зажимается гребнем питания 5. После окончания питания гребень питания 5 поднимается, зажатый в коробке питания 4 холстик 2 освобождается. Затем гребень питания 5 и коробка питания 4 возвращаются в исходное положение. При этом коробка питания 4 проскальзывает по холстику 2,конец которого зажат тисками 6, прочсывая его. Свисающая из зажима тисков бородка прочсывается круглым игольчатым гребнем 17. Все вычесанные из бородки примеси, и короткие волокна остаются в иглах круглого гребня 17,откуда они удаляются очищающей щткой 16,имеющей большую скорость, по сравнению с круглым гребнем 17. Далее прямой гребень 7 опускается и пронизывает своими иглами бородку, в том месте, где она поддерживается шибером 18. Начинается чесание задних концов волокон путм протаскивания их отделительными цилиндрами 9 через иглы верхнего гребня 7 и гребней коробки питания 4. Соединенный с вибратором 23 прямой гребень 7 обеспечивает снижение усилий протаскивания волокон через прямой гребень и,следовательно, снижение разрыва волокон. Частота вибрации составляет 50-100 Гц, амплитуда - 1-2 мм. Полученные данные результатов измерений длины шерстяных волокон, полученных с помощью виброчесания, показывают ее увеличение от 60 мм на 62 мм, а отходы уменьшаются от 16 на 17,7 по сравнению с известной гребнечесальной машиной. ФОРМУЛА ИЗОБРЕТЕНИЯ Гребнечесальная машина,содержащая последовательно расположенные узел питания,включающий питающий валики, узел прочесывания,имеющий тиски с верхней и нижней губками,круглый гребень, прямой гребень с игольчатой гарнитурой, отличающаяся тем, что прямой гребень соединен с вибратором.

МПК / Метки

МПК: D01G 19/04

Метки: машина, гребнечесальная
