Обезволашивающая машина

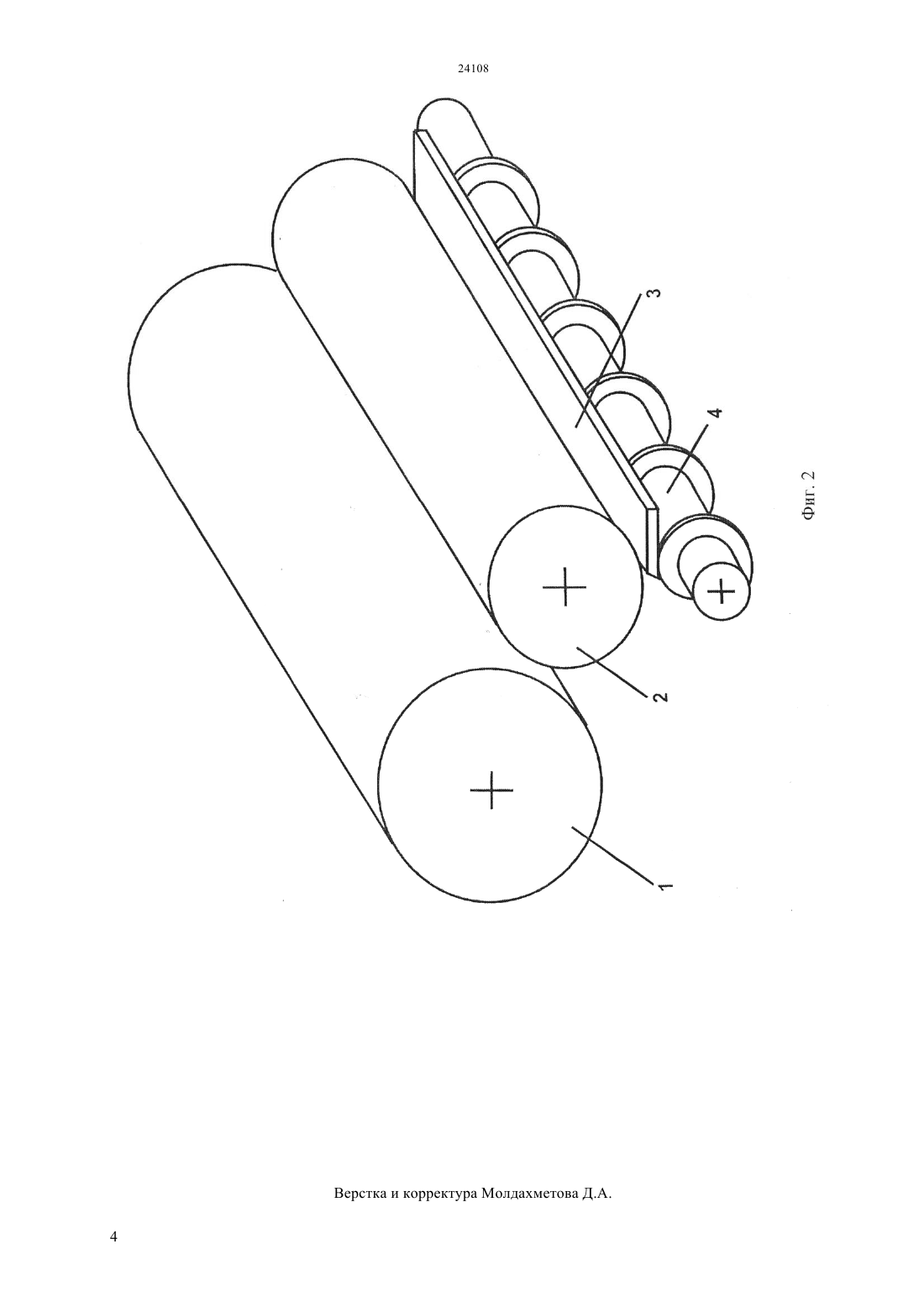

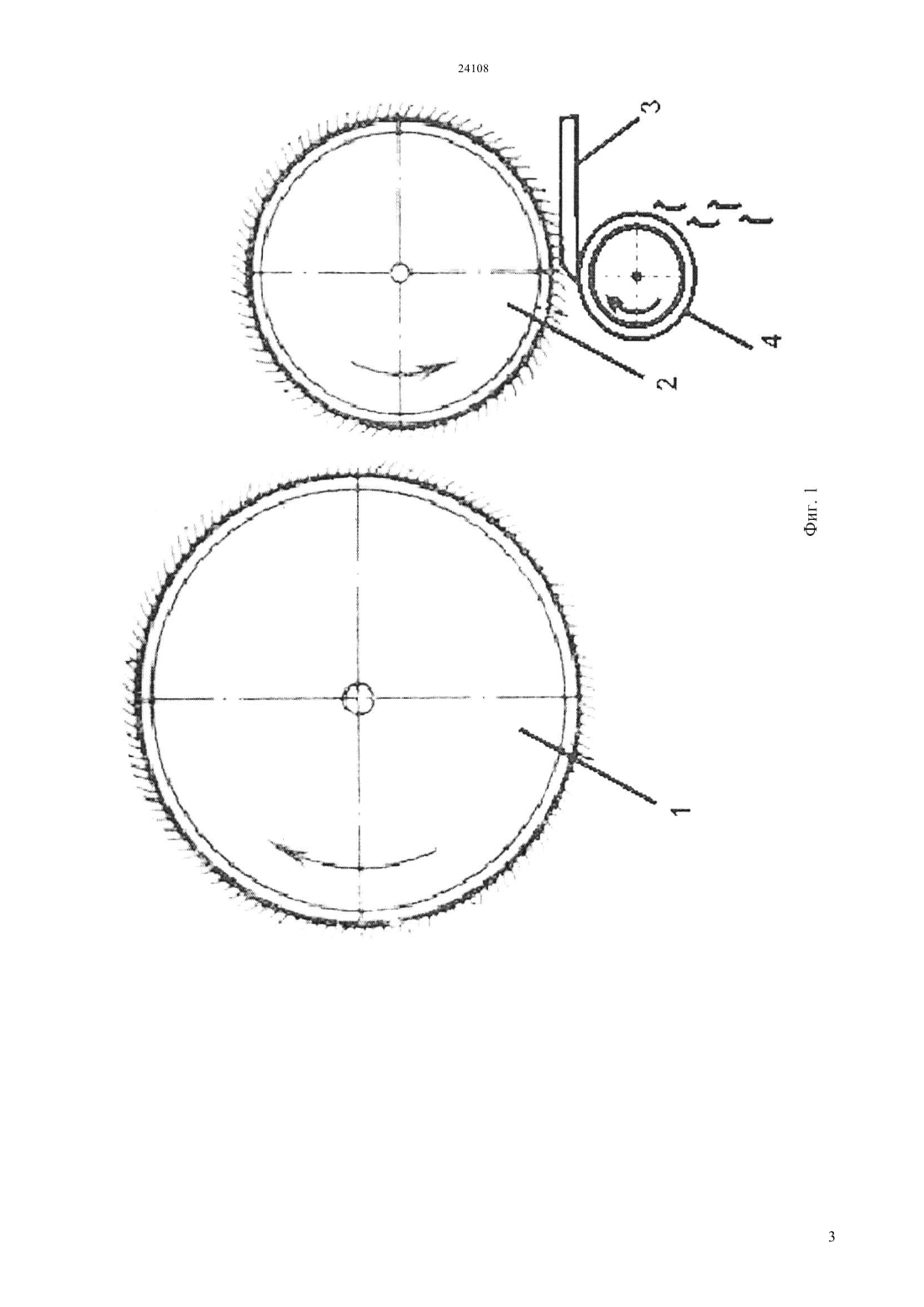

(51) 01 15/02 (2010.01) 01 15/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ различных видов животных, состоящая из главного и съемного барабанов. Прочесанные волокна передаются с главного барабана на съемный барабан, с которого они затем в виде тонкой ватки снимаются съемным гребнем. Отличающаяся тем,что, с целью удаления грубых волос длиной более 100 мм и улучшения очистки пуха устанавливается дополнительный механизм для удаления длинных грубых волос, состоящий из неподвижного ножа,установленного под съемным барабаном и вращающегося спирального ножа. Технический результат - увеличение процента выхода пуха и удаление грубых волос свыше 100 мм.(76) Отыншиев Мурат Беделханович Имашева Асель Шамильевна(56) Климанова В.П., Ефименко В.И., Чуранова А.С. Переработка козьего пуха в шерстяной промышленности. - М., 1973, с.17, рис. 7(57) Изобретение относится к области легкой промышленности, в частности к первичной обработке шерсти, и может быть использовано в обезволашивающих машинах. Обезволашивающая машина шляпочного или валичного типа для удаления грубых волос с шерсти Изобретение относится к области легкой промышленности, в частности к первичной обработке шерсти, и может быть использовано в обезволашивающих машинах. Известно устройство, где расчесанное волокно с главного барабана переходит на съемный барабан. Со съемного барабана прочес снимается валичным съемом и проходит через давильные валы (Букаев П.Т. Общая технология хлопчатобумажного производства, М. Легпромбытиздат, 1987 г., с.65). Также известна обезволашивающая машина,описанная Оюунзаяа Э. (Разработка технологии производства пряжи с использованием верблюжьей шерсти для получения высококачественных трикотажных изделий, дисс. на соискание ученой степени к.т.н., Иваново, 2005 г., с.88), где чесание и сопутствующие ему процессы осуществляются в зонах взаимодействия главного барабана с рабочим и съемным валиками. Иглы съемного валика наклонены в сторону вращения рабочего валика,поэтому съемный валик непрерывно снимает волокна с рабочего валика и передает их на главный барабан, где происходит сложение и смешение двух потоков. Недостатком этих машин является то, что остается большой процент содержания грубых волос в пухе. Наиболее близким к заявленному изобретению,является устройство Климанова В.П. (Ефименко В.И., Чуранова А.С. Переработка козьего пуха в шерстяной промышленности, М., 1973 г., с.17,рис.7). Он переоборудовал однобарабанные чесальные машины, связанные между собой пластинчатыми транспортерами. Отличительная особенность его изобретения состоит в том, что на обычной валичной чесальной машине над главным барабаном установлено три вычесывающих валика,поверхности которых покрыты игольчатой лентой,наклон игл которых обеспечивает возможность захвата с поверхности барабана выступающие остевые волокна. Расстояние между иглами барабана и иглами поверхности вычесывающих валиков можно менять от 5 до 12 мм в зависимости от вида и сорта обрабатываемой шерсти. Съем остевых волокон и мертвого волоса с игл гарнитуры вычесывающих валиков производится съемными валиками с длинными эластичными иглами, концы которых несколько заходят в пространство между иглами вычесывающего валика. Дополнительное удаление тонких остевых волокон производится двумя вычесывающими валиками, установленными под съемным барабаном. Недостатком прототипа является то, что длина остевого волоса сохраняется, а процесс удаления грубых волос медлителен и малопроизводителен. Задача изобретения - разработка оптимального механизма для удаления длинных грубых волос. Технический результат - увеличение процента выхода пуха и удаление грубых волос свыше 100 мм. Для этого в обезволашивающей машине,содержащей приемный барабан валики или шляпки,главный барабан, съемный гребень съемный барабан и дополнительное устройство, имеющее неподвижный и вращающийся спиральный ножи. Изобретение поясняется чертежами, где на фиг. 1 - общий вид процесса перехода шерсти(холста) с главного барабана на съемный барабан фиг. 2 - 3-вид. Обезволашивающая машина работает следующим образом. Шерсть поступает с приемного барабана на главный барабан 1, покрытый пильчатой или игольчатой лентой. Между главным барабаном и шляпками (валиками) происходит основной процесс чесания. Прочесанные волокна передаются с главного барабана на съемный 2. Режущая кромка между неподвижным ножом 3 и режущая кромка спирального ножа 4 с работой, как ножницы,срезают выступающие грубые волосы из кольчатой гарнитуры съемного барабана. Разводка между поверхностью неподвижного ножа и гарнитурой съемного барабана регулируется в зависимости от вида шерсти. Затем шерсть в виде тонкой ватки снимается съемным гребнем. Оставшаяся часть грубых волокон в гарнитуре съемного барабана переходит с пуховыми волокнами и удаляется на следующих этапах обезволашивания. Эффективность очистки (процент выхода) пуха от грубых волос увеличилась на 50, при этом на 10 снизились потери прядомого волокна в угары. При этом на 90 сократилось содержание грубых волокон с длиной более 100 мм. ФОРМУЛА ИЗОБРЕТЕНИЯ Обезволашивающая машина на базе кардочесальной машины шляпочного или валичного типа для удаления грубого волокна, состоящая из главного барабана, имеющего вычесывающий валик, поверхность которого покрыта пильчатой или игольчатой гарнитурой и съемного барабана,отличающаяся тем,что установлен дополнительный механизм,содержащий неподвижный нож, установленный под съемным барабаном и вращающийся спиральный нож.
