Мини ГЭС 20 МВт

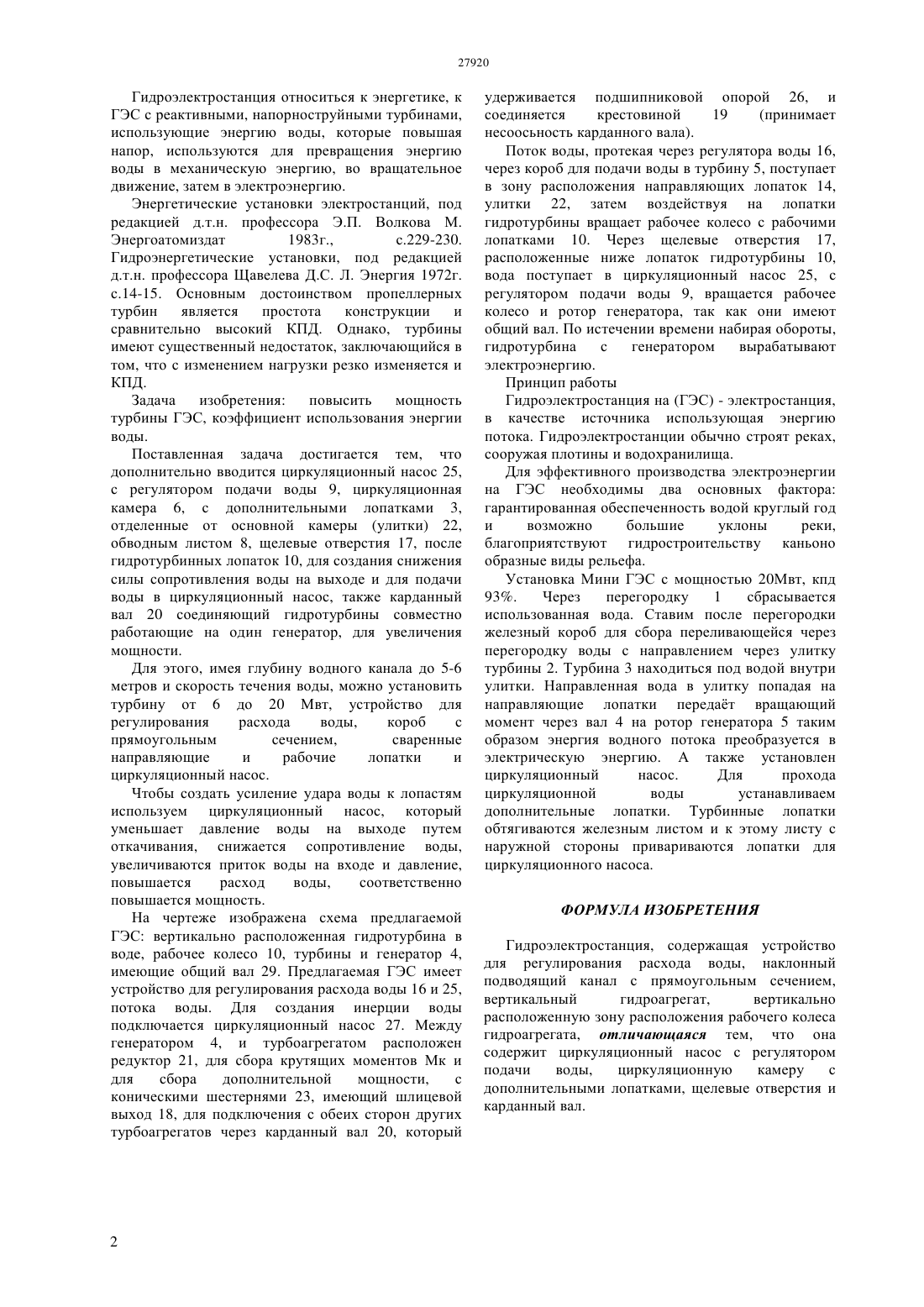

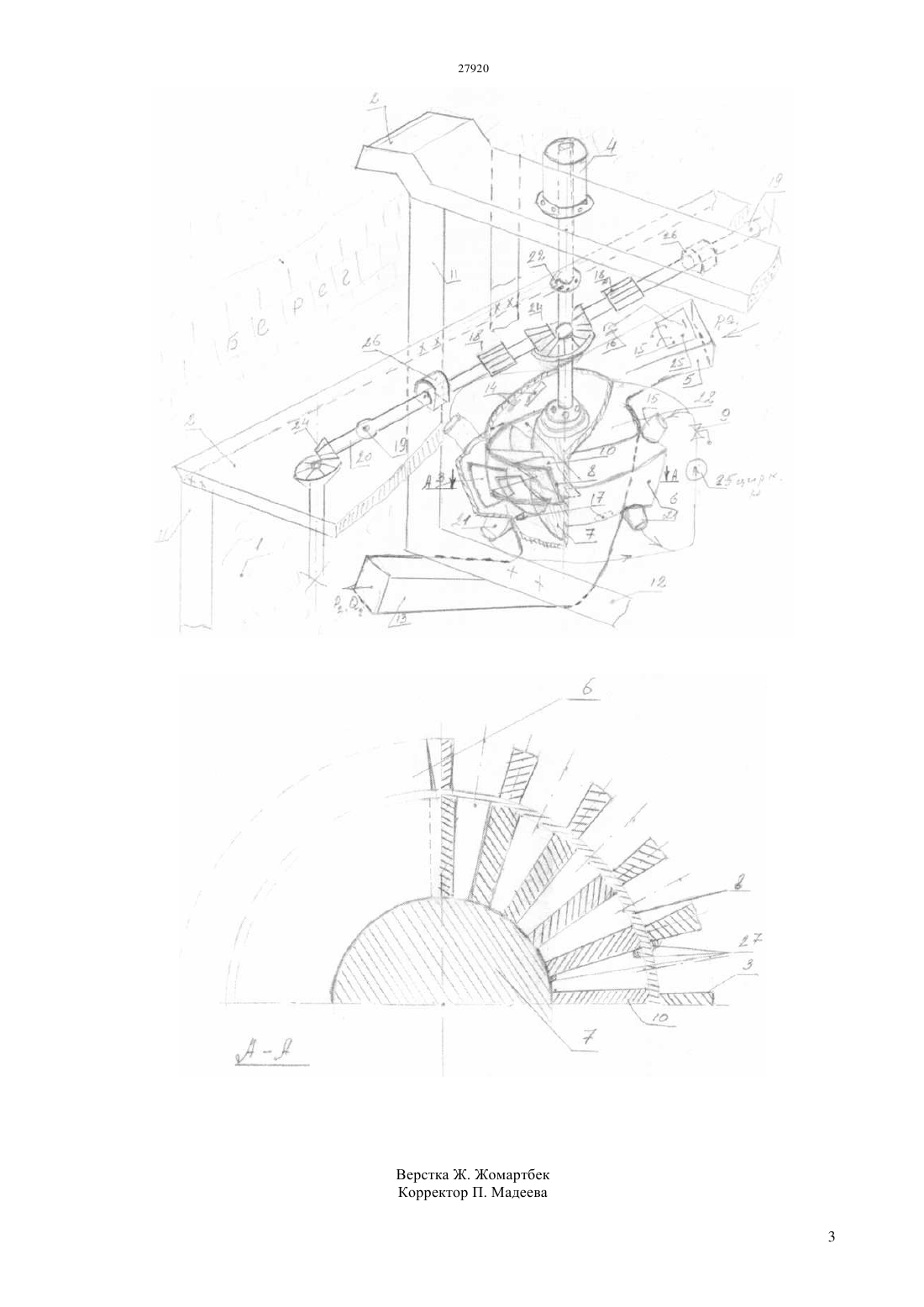

(51) 02 9/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения повысить мощность турбины ГЭС, коэффициент использования энергии воды. Поставленная задача достигается тем, что дополнительно вводится циркуляционный насос 25,с регулятором подачи воды 9, циркуляционная камера 6, с дополнительными лопатками 3,отделенные от основной камеры (улитки) 22,обводным листом 8, щелевые отверстия 17, после гидротурбинных лопаток 10, для создания снижения силы сопротивления воды на выходе и для подачи воды в циркуляционный насос, также карданный вал 20 соединяющий гидротурбины совместно работающие на один генератор, для увеличения мощности.(72) Тусупов Сансызбай Казкенович Байгожина Баян Нурмаганбетовна Тусупова Асель Сансызбаевна Тусупов Мирас Сансызбаевич Тусупов Олжас Сансызбаевич(57) Гидроэлектростанция относиться к энергетике,к ГЭС с реактивными, напорноструйными турбинами, использующие энергию воды, которые повышая напор, используются для превращения энергию воды в механическую энергию, во вращательное движение, затем в электроэнергию. Гидроэлектростанция относиться к энергетике, к ГЭС с реактивными, напорноструйными турбинами,использующие энергию воды, которые повышая напор, используются для превращения энергию воды в механическую энергию, во вращательное движение, затем в электроэнергию. Энергетические установки электростанций, под редакцией д.т.н. профессора Э.П. Волкова М. Энергоатомиздат 1983 г.,с.229-230. Гидроэнергетические установки, под редакцией д.т.н. профессора Щавелева Д.С. Л. Энергия 1972 г. с.14-15. Основным достоинством пропеллерных турбин является простота конструкции и сравнительно высокий КПД. Однако, турбины имеют существенный недостаток, заключающийся в том, что с изменением нагрузки резко изменяется и КПД. Задача изобретения повысить мощность турбины ГЭС, коэффициент использования энергии воды. Поставленная задача достигается тем, что дополнительно вводится циркуляционный насос 25,с регулятором подачи воды 9, циркуляционная камера 6, с дополнительными лопатками 3,отделенные от основной камеры (улитки) 22,обводным листом 8, щелевые отверстия 17, после гидротурбинных лопаток 10, для создания снижения силы сопротивления воды на выходе и для подачи воды в циркуляционный насос, также карданный вал 20 соединяющий гидротурбины совместно работающие на один генератор, для увеличения мощности. Для этого, имея глубину водного канала до 5-6 метров и скорость течения воды, можно установить турбину от 6 до 20 Мвт, устройство для регулирования расхода воды,короб с прямоугольным сечением,сваренные направляющие и рабочие лопатки и циркуляционный насос. Чтобы создать усиление удара воды к лопастям используем циркуляционный насос, который уменьшает давление воды на выходе путем откачивания, снижается сопротивление воды,увеличиваются приток воды на входе и давление,повышается расход воды,соответственно повышается мощность. На чертеже изображена схема предлагаемой ГЭС вертикально расположенная гидротурбина в воде, рабочее колесо 10, турбины и генератор 4,имеющие общий вал 29. Предлагаемая ГЭС имеет устройство для регулирования расхода воды 16 и 25,потока воды. Для создания инерции воды подключается циркуляционный насос 27. Между генератором 4, и турбоагрегатом расположен редуктор 21, для сбора крутящих моментов Мк и для сбора дополнительной мощности,с коническими шестернями 23, имеющий шлицевой выход 18, для подключения с обеих сторон других турбоагрегатов через карданный вал 20, который удерживается подшипниковой опорой 26, и соединяется крестовиной 19(принимает несоосьность карданного вала). Поток воды, протекая через регулятора воды 16,через короб для подачи воды в турбину 5, поступает в зону расположения направляющих лопаток 14,улитки 22, затем воздействуя на лопатки гидротурбины вращает рабочее колесо с рабочими лопатками 10. Через щелевые отверстия 17,расположенные ниже лопаток гидротурбины 10,вода поступает в циркуляционный насос 25, с регулятором подачи воды 9, вращается рабочее колесо и ротор генератора, так как они имеют общий вал. По истечении времени набирая обороты,гидротурбина с генератором вырабатывают электроэнергию. Принцип работы Гидроэлектростанция на (ГЭС) - электростанция,в качестве источника использующая энергию потока. Гидроэлектростанции обычно строят реках,сооружая плотины и водохранилища. Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора гарантированная обеспеченность водой круглый год и возможно большие уклоны реки,благоприятствуют гидростроительству каньоно образные виды рельефа. Установка Мини ГЭС с мощностью 20 Мвт, кпд 93. Через перегородку 1 сбрасывается использованная вода. Ставим после перегородки железный короб для сбора переливающейся через перегородку воды с направлением через улитку турбины 2. Турбина 3 находиться под водой внутри улитки. Направленная вода в улитку попадая на направляющие лопатки передат вращающий момент через вал 4 на ротор генератора 5 таким образом энергия водного потока преобразуется в электрическую энергию. А также установлен циркуляционный насос. Для прохода циркуляционной воды устанавливаем дополнительные лопатки. Турбинные лопатки обтягиваются железным листом и к этому листу с наружной стороны привариваются лопатки для циркуляционного насоса. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроэлектростанция, содержащая устройство для регулирования расхода воды, наклонный подводящий канал с прямоугольным сечением,вертикальный гидроагрегат,вертикально расположенную зону расположения рабочего колеса гидроагрегата, отличающаяся тем, что она содержит циркуляционный насос с регулятором подачи воды,циркуляционную камеру с дополнительными лопатками, щелевые отверстия и карданный вал.
