Отводящий рольганг широкополосных прокатных станов

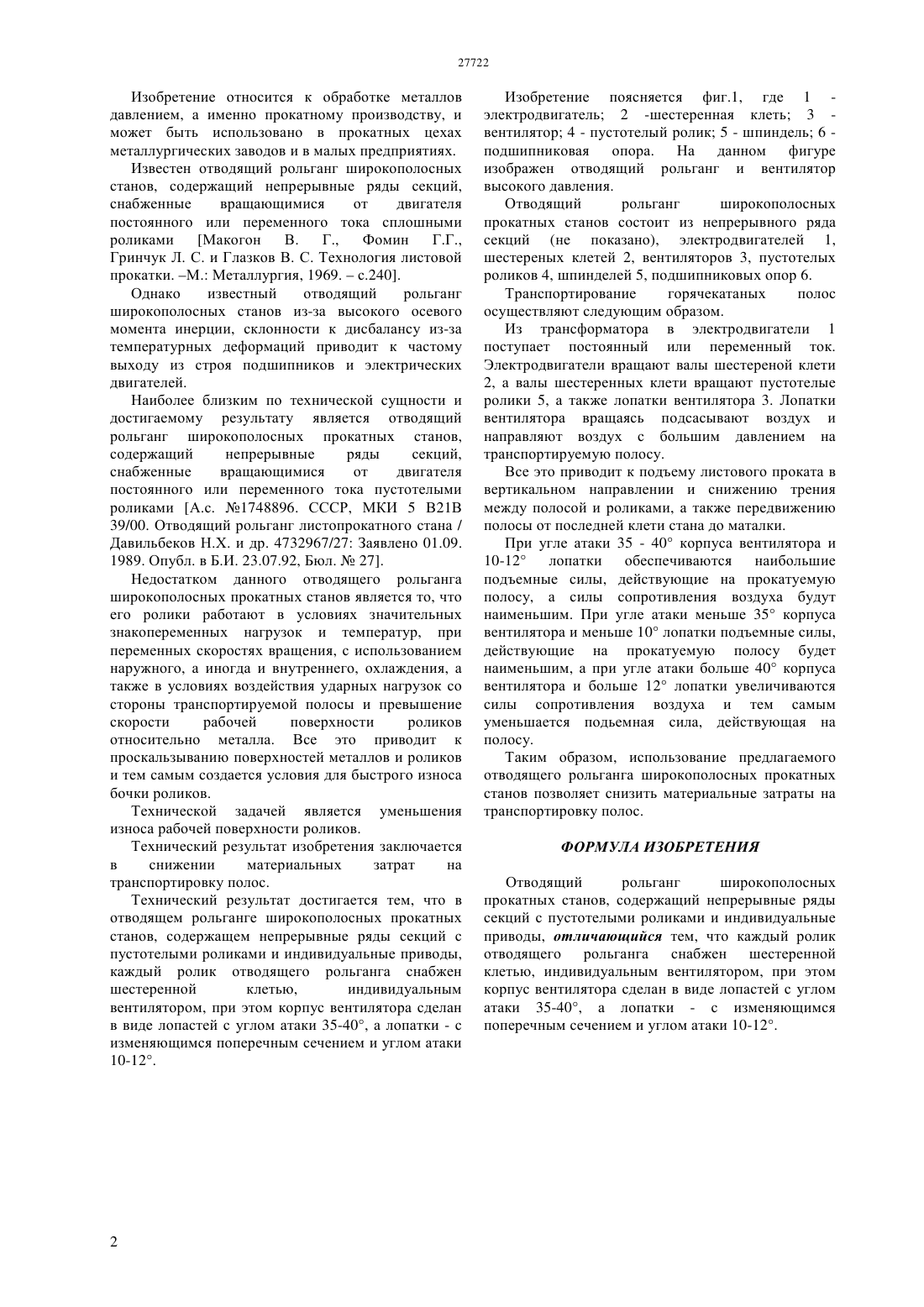

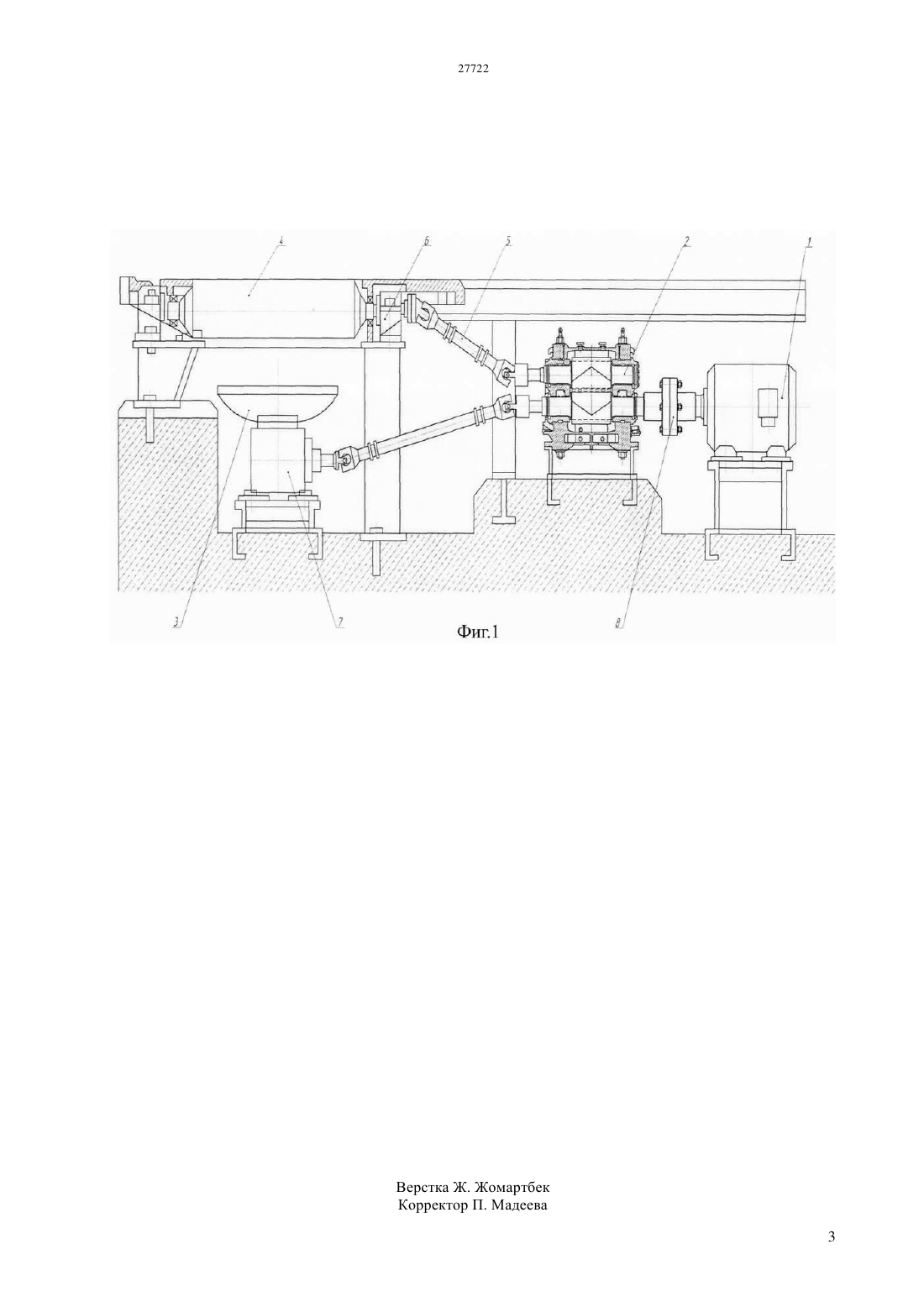

(51) 21 5/02 (2006.01) 21 5/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к обработке металлов давлением, а именно прокатке полос, и может быть использовано в прокатных цехах и малых предприятиях. Отводящий рольганг широкополосных прокатных станов, содержит непрерывные ряды секций с пустотелыми роликами и индивидуальные приводы. Каждый ролик отводящего рольганга снабжен шестеренной клетью, индивидуальным вентилятором. При этом корпус вентилятора сделан в виде лопастей с углом атаки 35 - 40, а лопатки - с изменяющимся поперечным сечением и углом атаки 10-12.(72) Машеков Серик Акимович Курмангалиева Лаззат Амановна Алимбетов Асылхан Машекова Айгерим Сериковна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) ОТВОДЯЩИЙ РОЛЬГАНГ ШИРОКОПОЛОСНЫХ ПРОКАТНЫХ СТАНОВ Изобретение относится к обработке металлов давлением, а именно прокатному производству, и может быть использовано в прокатных цехах металлургических заводов и в малых предприятиях. Известен отводящий рольганг широкополосных станов, содержащий непрерывные ряды секций,снабженные вращающимися от двигателя постоянного или переменного тока сплошными роликами Макогон В. Г.,Фомин Г.Г.,Гринчук Л. С. и Глазков В. С. Технология листовой прокатки. М. Металлургия, 1969.с.240. Однако известный отводящий рольганг широкополосных станов из-за высокого осевого момента инерции, склонности к дисбалансу из-за температурных деформаций приводит к частому выходу из строя подшипников и электрических двигателей. Наиболее близким по технической сущности и достигаемому результату является отводящий рольганг широкополосных прокатных станов,содержащий непрерывные ряды секций,снабженные вращающимися от двигателя постоянного или переменного тока пустотелыми роликами А.с. 1748896. СССР, МКИ 5 В 21 В 39/00. Отводящий рольганг листопрокатного стана / Давильбеков Н.Х. и др. 4732967/27 Заявлено 01.09. 1989. Опубл. в Б.И. 23.07.92, Бюл.27. Недостатком данного отводящего рольганга широкополосных прокатных станов является то, что его ролики работают в условиях значительных знакопеременных нагрузок и температур, при переменных скоростях вращения, с использованием наружного, а иногда и внутреннего, охлаждения, а также в условиях воздействия ударных нагрузок со стороны транспортируемой полосы и превышение скорости рабочей поверхности роликов относительно металла. Все это приводит к проскальзыванию поверхностей металлов и роликов и тем самым создается условия для быстрого износа бочки роликов. Технической задачей является уменьшения износа рабочей поверхности роликов. Технический результат изобретения заключается в снижении материальных затрат на транспортировку полос. Технический результат достигается тем, что в отводящем рольганге широкополосных прокатных станов, содержащем непрерывные ряды секций с пустотелыми роликами и индивидуальные приводы,каждый ролик отводящего рольганга снабжен шестеренной клетью,индивидуальным вентилятором, при этом корпус вентилятора сделан в виде лопастей с углом атаки 35-40, а лопатки - с изменяющимся поперечным сечением и углом атаки 10-12. Изобретение поясняется фиг.1, где 1 электродвигатель 2 -шестеренная клеть 3 вентилятор 4 - пустотелый ролик 5 - шпиндель 6 подшипниковая опора. На данном фигуре изображен отводящий рольганг и вентилятор высокого давления. Отводящий рольганг широкополосных прокатных станов состоит из непрерывного ряда секций (не показано), электродвигателей 1,шестереных клетей 2, вентиляторов 3, пустотелых роликов 4, шпинделей 5, подшипниковых опор 6. Транспортирование горячекатаных полос осуществляют следующим образом. Из трансформатора в электродвигатели 1 поступает постоянный или переменный ток. Электродвигатели вращают валы шестереной клети 2, а валы шестеренных клети вращают пустотелые ролики 5, а также лопатки вентилятора 3. Лопатки вентилятора вращаясь подсасывают воздух и направляют воздух с большим давлением на транспортируемую полосу. Все это приводит к подъему листового проката в вертикальном направлении и снижению трения между полосой и роликами, а также передвижению полосы от последней клети стана до маталки. При угле атаки 35 - 40 корпуса вентилятора и 10-12 лопатки обеспечиваются наибольшие подъемные силы, действующие на прокатуемую полосу, а силы сопротивления воздуха будут наименьшим. При угле атаки меньше 35 корпуса вентилятора и меньше 10 лопатки подъемные силы,действующие на прокатуемую полосу будет наименьшим, а при угле атаки больше 40 корпуса вентилятора и больше 12 лопатки увеличиваются силы сопротивления воздуха и тем самым уменьшается подьемная сила, действующая на полосу. Таким образом, использование предлагаемого отводящего рольганга широкополосных прокатных станов позволяет снизить материальные затраты на транспортировку полос. ФОРМУЛА ИЗОБРЕТЕНИЯ Отводящий рольганг широкополосных прокатных станов, содержащий непрерывные ряды секций с пустотелыми роликами и индивидуальные приводы, отличающийся тем, что каждый ролик отводящего рольганга снабжен шестеренной клетью, индивидуальным вентилятором, при этом корпус вентилятора сделан в виде лопастей с углом атаки 35-40, а лопатки - с изменяющимся поперечным сечением и углом атаки 10-12.
