Отводящий рольганг широкополосного прокатного стана

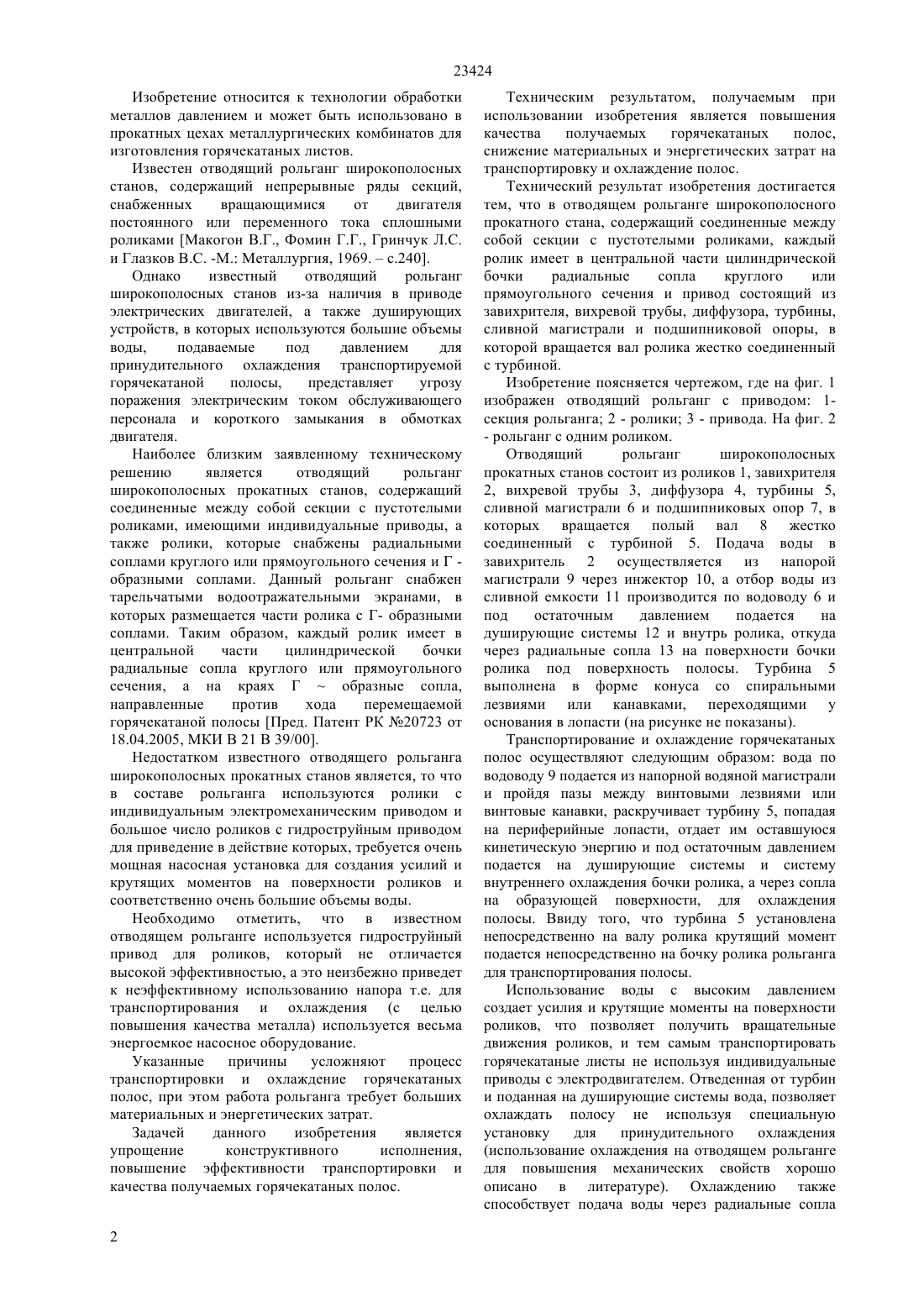

(51) 21 37/76 (2010.01) 21 26/00 (2010.01) 21 26/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к технологии обработки металлов давлением и может быть использовано в прокатных цехах металлургических комбинатов для изготовления горячекатаных листов. Упрощение конструктивного исполнения,повышение эффективности транспортировки и качества получаемых горячекатаных полос осуществляется за счет того, что предлагаемый отводящий рольганг широкополосных прокатных станов содержит непрерывные ряды секций с пустотелыми роликами, каждый ролик которых имеет в цилиндрической части бочки радиальные сопла и турбинный привод.(72) Машеков Серик Акимович Бейсенов Бауржан Саккоулы Бортебаев Саин Абильханович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) ОТВОДЯЩИЙ РОЛЬГАНГ ШИРОКОПОЛОСНОГО ПРОКАТНОГО СТАНА 23424 Изобретение относится к технологии обработки металлов давлением и может быть использовано в прокатных цехах металлургических комбинатов для изготовления горячекатаных листов. Известен отводящий рольганг широкополосных станов, содержащий непрерывные ряды секций,снабженных вращающимися от двигателя постоянного или переменного тока сплошными роликами Макогон В.Г., Фомин Г.Г., Гринчук Л.С. и Глазков -. Металлургия, 1969.с.240. Однако известный отводящий рольганг широкополосных станов из-за наличия в приводе электрических двигателей, а также душирующих устройств, в которых используются большие объемы воды,подаваемые под давлением для принудительного охлаждения транспортируемой горячекатаной полосы,представляет угрозу поражения электрическим током обслуживающего персонала и короткого замыкания в обмотках двигателя. Наиболее близким заявленному техническому решению является отводящий рольганг широкополосных прокатных станов, содержащий соединенные между собой секции с пустотелыми роликами, имеющими индивидуальные приводы, а также ролики, которые снабжены радиальными соплами круглого или прямоугольного сечения и Г образными соплами. Данный рольганг снабжен тарельчатыми водоотражательными экранами, в которых размещается части ролика с Г- образными соплами. Таким образом, каждый ролик имеет в центральной части цилиндрической бочки радиальные сопла круглого или прямоугольного сечения, а на краях Гобразные сопла,направленные против хода перемещаемой горячекатаной полосы Пред. Патент РК 20723 от 18.04.2005, МКИ В 21 В 39/00. Недостатком известного отводящего рольганга широкополосных прокатных станов является, то что в составе рольганга используются ролики с индивидуальным электромеханическим приводом и большое число роликов с гидроструйным приводом для приведение в действие которых, требуется очень мощная насосная установка для создания усилий и крутящих моментов на поверхности роликов и соответственно очень большие объемы воды. Необходимо отметить, что в известном отводящем рольганге используется гидроструйный привод для роликов, который не отличается высокой эффективностью, а это неизбежно приведет к неэффективному использованию напора т.е. для транспортирования и охлаждения (с целью повышения качества металла) используется весьма энергоемкое насосное оборудование. Указанные причины усложняют процесс транспортировки и охлаждение горячекатаных полос, при этом работа рольганга требует больших материальных и энергетических затрат. Задачей данного изобретения является упрощение конструктивного исполнения,повышение эффективности транспортировки и качества получаемых горячекатаных полос. 2 Техническим результатом, получаемым при использовании изобретения является повышения качества получаемых горячекатаных полос,снижение материальных и энергетических затрат на транспортировку и охлаждение полос. Технический результат изобретения достигается тем, что в отводящем рольганге широкополосного прокатного стана, содержащий соединенные между собой секции с пустотелыми роликами, каждый ролик имеет в центральной части цилиндрической бочки радиальные сопла круглого или прямоугольного сечения и привод состоящий из завихрителя, вихревой трубы, диффузора, турбины,сливной магистрали и подшипниковой опоры, в которой вращается вал ролика жестко соединенный с турбиной. Изобретение поясняется чертежом, где на фиг. 1 изображен отводящий рольганг с приводом 1 секция рольганга 2 - ролики 3 - привода. На фиг. 2- рольганг с одним роликом. Отводящий рольганг широкополосных прокатных станов состоит из роликов 1, завихрителя 2, вихревой трубы 3, диффузора 4, турбины 5,сливной магистрали 6 и подшипниковых опор 7, в которых вращается полый вал 8 жестко соединенный с турбиной 5. Подача воды в завихритель 2 осуществляется из напорой магистрали 9 через инжектор 10, а отбор воды из сливной емкости 11 производится по водоводу 6 и под остаточным давлением подается на душирующие системы 12 и внутрь ролика, откуда через радиальные сопла 13 на поверхности бочки ролика под поверхность полосы. Турбина 5 выполнена в форме конуса со спиральными лезвиями или канавками, переходящими у основания в лопасти (на рисунке не показаны). Транспортирование и охлаждение горячекатаных полос осуществляют следующим образом вода по водоводу 9 подается из напорной водяной магистрали и пройдя пазы между винтовыми лезвиями или винтовые канавки, раскручивает турбину 5, попадая на периферийные лопасти, отдает им оставшуюся кинетическую энергию и под остаточным давлением подается на душирующие системы и систему внутреннего охлаждения бочки ролика, а через сопла на образующей поверхности, для охлаждения полосы. Ввиду того, что турбина 5 установлена непосредственно на валу ролика крутящий момент подается непосредственно на бочку ролика рольганга для транспортирования полосы. Использование воды с высоким давлением создает усилия и крутящие моменты на поверхности роликов, что позволяет получить вращательные движения роликов, и тем самым транспортировать горячекатаные листы не используя индивидуальные приводы с электродвигателем. Отведенная от турбин и поданная на душирующие системы вода, позволяет охлаждать полосу не используя специальную установку для принудительного охлаждения(использование охлаждения на отводящем рольганге для повышения механических свойств хорошо описано в литературе). Охлаждению также способствует подача воды через радиальные сопла 23424 13, что приводит к подъему листового проката в вертикальном направлении и снижению трения между полосой и роликами. Подъем горячекатаного листа в вертикальном направлении и снижение трения между полосой и роликом позволяет повысить качество поверхности прокатываемого листа и снизит износ роликов и выход его из строя. Все это повышает качество получаемых горячекатаных полос,снижает материальные и энергетические затраты на транспортировку и охлаждение полос. ФОРМУЛА ИЗОБРЕТЕНИЯ Отводящий рольганг широкополосного прокатного стана, содержащий соединенные между собой секции с пустотелыми роликами и привод,отличающийся тем, что каждый ролик имеет в цилиндрической части бочки радиальные сопла и турбинный привод.
