Отводящий рольганг широкополосных прокатных станов

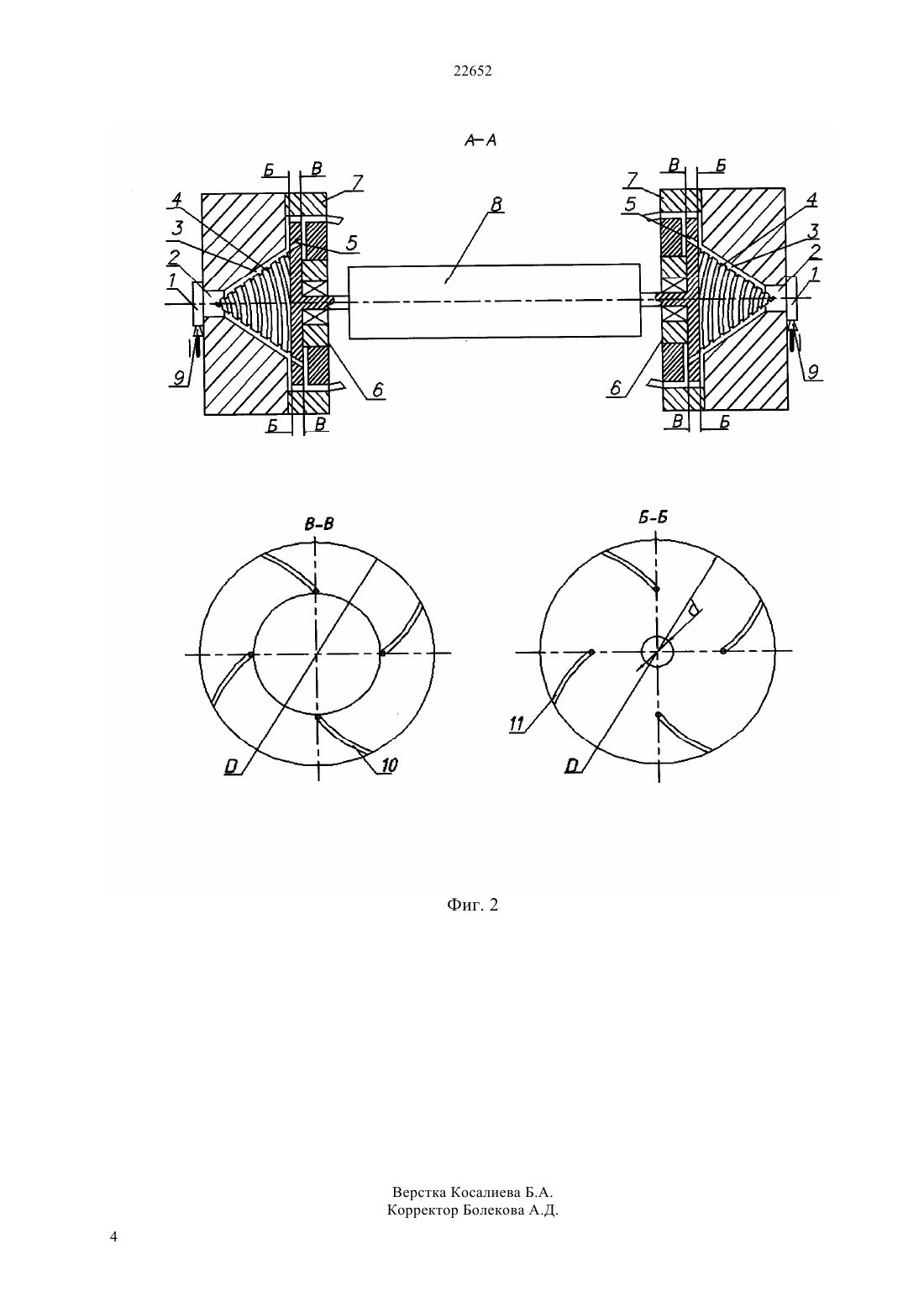

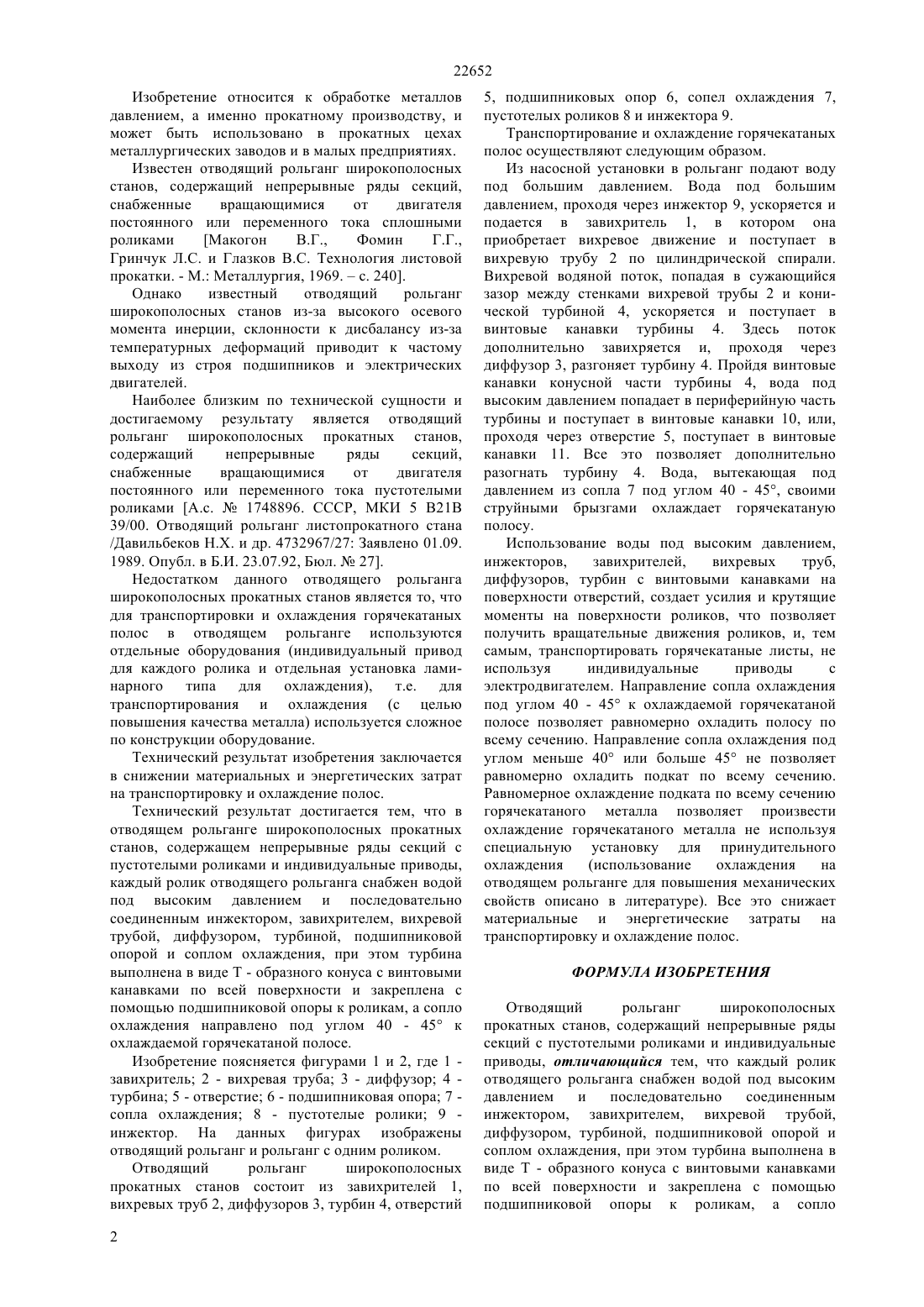

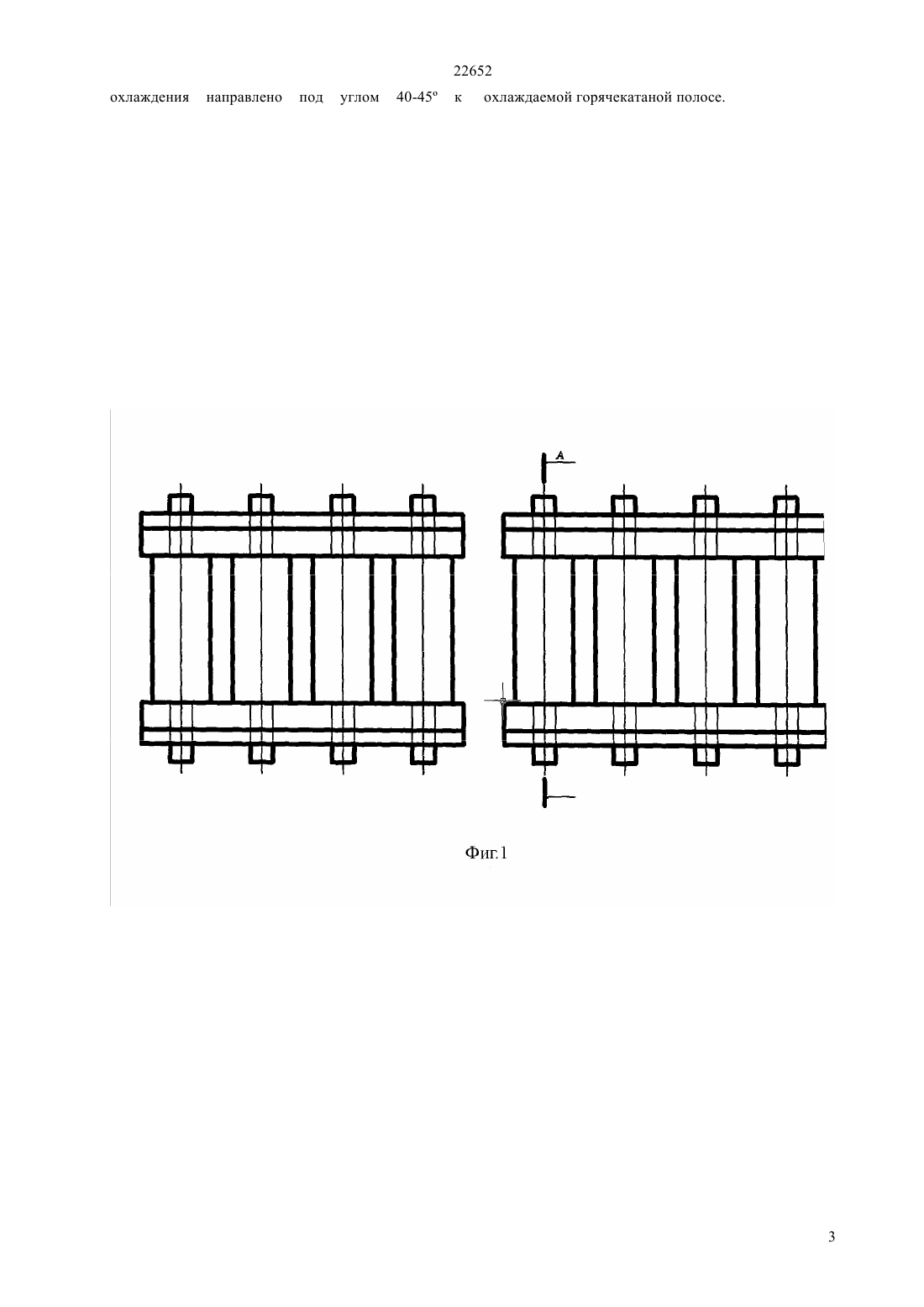

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к обработке металлов давлением, а именно прокатному производству, и может быть использовано в прокатных цехах металлургических заводов и в малых предприятиях. Отводящий рольганг широкополосных прокатных станов содержит непрерывные ряды секций с пустотелыми роликами и приводы. Каждый ролик отводящего рольганга снабжен водой под высоким давлением, последовательно соединенным инжектором, завихрителем, вихревой трубой,диффузором, турбиной, подшипниковой опорой и соплом охлаждения. При этом турбина выполнена в виде Т - образного конуса с винтовыми канавками по всей поверхности и закреплена с помощью подшипниковой опоры к роликам.(72) Машеков Серик Акимович Абсадыков Бакыт Нарикбаевич Машекова Айгерим Сериковна Нугман Ерик Зеинелович Курмангалиева Лазат Амановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) ОТВОДЯЩИЙ РОЛЬГАНГ ШИРОКОПОЛОСНЫХ ПРОКАТНЫХ СТАНОВ 22652 Изобретение относится к обработке металлов давлением, а именно прокатному производству, и может быть использовано в прокатных цехах металлургических заводов и в малых предприятиях. Известен отводящий рольганг широкополосных станов, содержащий непрерывные ряды секций,снабженные вращающимися от двигателя постоянного или переменного тока сплошными роликами Макогон В.Г.,Фомин Г.Г.,Гринчук Л.С. и Глазков В.С. Технология листовой прокатки. - М. Металлургия, 1969.с. 240. Однако известный отводящий рольганг широкополосных станов из-за высокого осевого момента инерции, склонности к дисбалансу из-за температурных деформаций приводит к частому выходу из строя подшипников и электрических двигателей. Наиболее близким по технической сущности и достигаемому результату является отводящий рольганг широкополосных прокатных станов,содержащий непрерывные ряды секций,снабженные вращающимися от двигателя постоянного или переменного тока пустотелыми роликами А.с.1748896. СССР, МКИ 5 В 21 В 39/00. Отводящий рольганг листопрокатного стана/Давильбеков Н.Х. и др. 4732967/27 Заявлено 01.09. 1989. Опубл. в Б.И. 23.07.92, Бюл.27. Недостатком данного отводящего рольганга широкополосных прокатных станов является то, что для транспортировки и охлаждения горячекатаных полос в отводящем рольганге используются отдельные оборудования (индивидуальный привод для каждого ролика и отдельная установка ламинарного типа для охлаждения), т.е. для транспортирования и охлаждения (с целью повышения качества металла) используется сложное по конструкции оборудование. Технический результат изобретения заключается в снижении материальных и энергетических затрат на транспортировку и охлаждение полос. Технический результат достигается тем, что в отводящем рольганге широкополосных прокатных станов, содержащем непрерывные ряды секций с пустотелыми роликами и индивидуальные приводы,каждый ролик отводящего рольганга снабжен водой под высоким давлением и последовательно соединенным инжектором, завихрителем, вихревой трубой, диффузором, турбиной, подшипниковой опорой и соплом охлаждения, при этом турбина выполнена в виде Т - образного конуса с винтовыми канавками по всей поверхности и закреплена с помощью подшипниковой опоры к роликам, а сопло охлаждения направлено под углом 40 - 45 к охлаждаемой горячекатаной полосе. Изобретение поясняется фигурами 1 и 2, где 1 завихритель 2 - вихревая труба 3 - диффузор 4 турбина 5 - отверстие 6 - подшипниковая опо 7 сопла охлаждения 8 - пустотелые ролики 9 инжектор. На данных фигурах изображены отводящий рольганг и рольганг с одним роликом. Отводящий рольганг широкополосных прокатных станов состоит из завихрителей 1,вихревых труб 2, диффузоров 3, турбин 4, отверстий 2 5, подшипниковых опор 6, сопел охлаждения 7,пустотелых роликов 8 и инжектора 9. Транспортирование и охлаждение горячекатаных полос осуществляют следующим образом. Из насосной установки в рольганг подают воду под большим давлением. Вода под большим давлением, проходя через инжектор 9, ускоряется и подается в завихритель 1, в котором она приобретает вихревое движение и поступает в вихревую трубу 2 по цилиндрической спирали. Вихревой водяной поток, попадая в сужающийся зазор между стенками вихревой трубы 2 и конической турбиной 4, ускоряется и поступает в винтовые канавки турбины 4. Здесь поток дополнительно завихряется и, проходя через диффузор 3, разгоняет турбину 4. Пройдя винтовые канавки конусной части турбины 4, вода под высоким давлением попадает в периферийную часть турбины и поступает в винтовые канавки 10, или,проходя через отверстие 5, поступает в винтовые канавки 11. Все это позволяет дополнительно разогнать турбину 4. Вода, вытекающая под давлением из сопла 7 под углом 40 - 45, своими струйными брызгами охлаждает горячекатаную полосу. Использование воды под высоким давлением,инжекторов,завихрителей,вихревых труб,диффузоров, турбин с винтовыми канавками на поверхности отверстий, создает усилия и крутящие моменты на поверхности роликов, что позволяет получить вращательные движения роликов, и, тем самым, транспортировать горячекатаные листы, не используя индивидуальные приводы с электродвигателем. Направление сопла охлаждения под углом 40 - 45 к охлаждаемой горячекатаной полосе позволяет равномерно охладить полосу по всему сечению. Направление сопла охлаждения под углом меньше 40 или больше 45 не позволяет равномерно охладить подкат по всему сечению. Равномерное охлаждение подката по всему сечению горячекатаного металла позволяет произвести охлаждение горячекатаного металла не используя специальную установку для принудительного охлаждения(использование охлаждения на отводящем рольганге для повышения механических свойств описано в литературе). Все это снижает материальные и энергетические затраты на транспортировку и охлаждение полос. ФОРМУЛА ИЗОБРЕТЕНИЯ Отводящий рольганг широкополосных прокатных станов, содержащий непрерывные ряды секций с пустотелыми роликами и индивидуальные приводы, отличающийся тем, что каждый ролик отводящего рольганга снабжен водой под высоким давлением и последовательно соединенным инжектором, завихрителем, вихревой трубой,диффузором, турбиной, подшипниковой опорой и соплом охлаждения, при этом турбина выполнена в виде Т - образного конуса с винтовыми канавками по всей поверхности и закреплена с помощью подшипниковой опоры к роликам, а сопло
