Прицепной культиватор

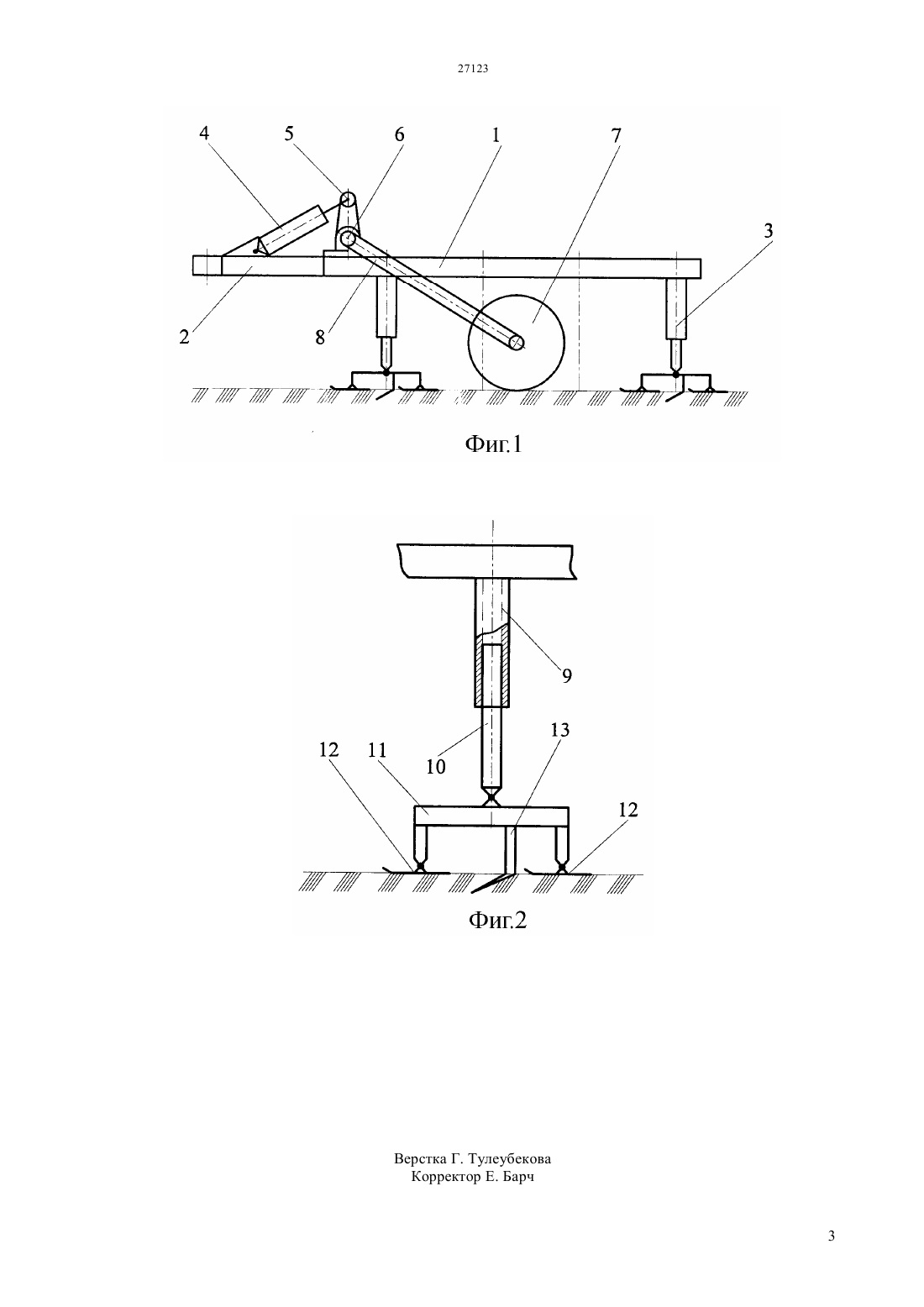

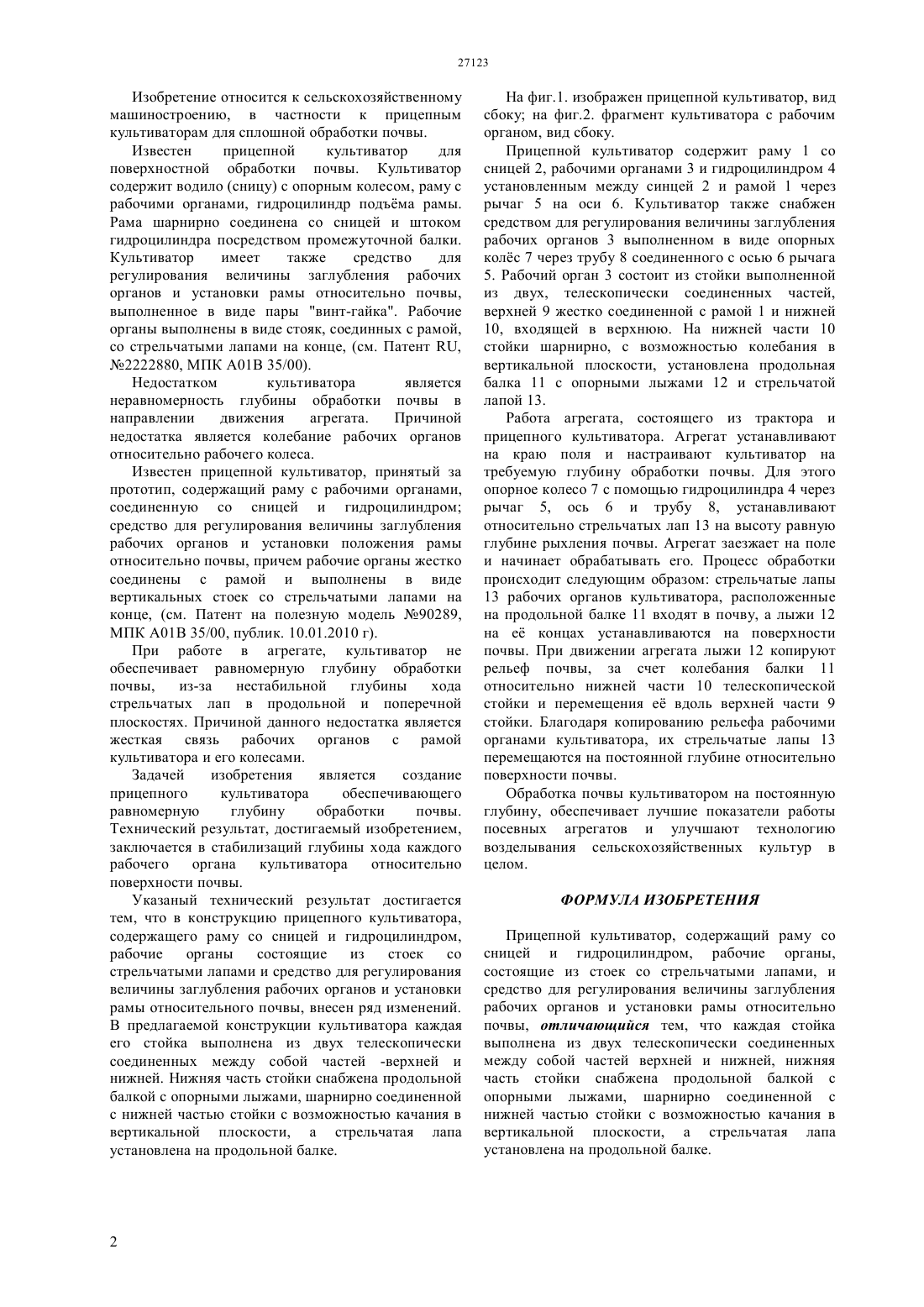

(51) 01 35/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ хода каждого рабочего органа культиватора относительно поверхности почвы. Прицепной культиватор содержит раму 1 со сницей 2, рабочими органами 3 и гидроцилиндром 4 установленным между сницей 2 и рамой 1 через рычаг 5 на оси 6. Культиватор также снабжен средством для регулирования величины заглубления рабочих органов 3 выполненном в виде опорных колс 7 через трубу 8 соединенного с осью 6 рычага 5. Рабочий орган 3 состоит из стойки выполненной из двух, телескопически соединенных частей,верхней 9 жестко соединенной с рамой 1 и нижней 10, входящей в верхнюю. На нижней части 10 стойки шарнирно, с возможностью колебания в вертикальной плоскости, установлена продольная балка 11 с опорными лыжами 12 и стрельчатой лапой 13.(72) Жунисбеков Полатбек Жамалович Бекбосынов Серик Ундирбаев Макулбек Сейдазымулы Нуржан Данабек Жагыпарулы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к прицепным культиваторам для сплошной обработки почвы. Технический результат,достигаемый изобретением, заключается в стабилизации глубины Изобретение относится к сельскохозяйственному машиностроению, в частности к прицепным культиваторам для сплошной обработки почвы. Известен прицепной культиватор для поверхностной обработки почвы. Культиватор содержит водило (сницу) с опорным колесом, раму с рабочими органами, гидроцилиндр подъма рамы. Рама шарнирно соединена со сницей и штоком гидроцилиндра посредством промежуточной балки. Культиватор имеет также средство для регулирования величины заглубления рабочих органов и установки рамы относительно почвы,выполненное в виде пары винт-гайка. Рабочие органы выполнены в виде стояк, соединных с рамой,со стрельчатыми лапами на конце, (см. Патент ,2222880, МПК А 01 В 35/00). Недостатком культиватора является неравномерность глубины обработки почвы в направлении движения агрегата. Причиной недостатка является колебание рабочих органов относительно рабочего колеса. Известен прицепной культиватор, принятый за прототип, содержащий раму с рабочими органами,соединенную со сницей и гидроцилиндром средство для регулирования величины заглубления рабочих органов и установки положения рамы относительно почвы, причем рабочие органы жестко соединены с рамой и выполнены в виде вертикальных стоек со стрельчатыми лапами на конце, (см. Патент на полезную модель 90289,МПК А 01 В 35/00, публик. 10.01.2010 г). При работе в агрегате, культиватор не обеспечивает равномерную глубину обработки почвы,из-за нестабильной глубины хода стрельчатых лап в продольной и поперечной плоскостях. Причиной данного недостатка является жесткая связь рабочих органов с рамой культиватора и его колесами. Задачей изобретения является создание прицепного культиватора обеспечивающего равномерную глубину обработки почвы. Технический результат, достигаемый изобретением,заключается в стабилизаций глубины хода каждого рабочего органа культиватора относительно поверхности почвы. Указаный технический результат достигается тем, что в конструкцию прицепного культиватора,содержащего раму со сницей и гидроцилиндром,рабочие органы состоящие из стоек со стрельчатыми лапами и средство для регулирования величины заглубления рабочих органов и установки рамы относительного почвы, внесен ряд изменений. В предлагаемой конструкции культиватора каждая его стойка выполнена из двух телескопически соединенных между собой частей -верхней и нижней. Нижняя часть стойки снабжена продольной балкой с опорными лыжами, шарнирно соединенной с нижней частью стойки с возможностью качания в вертикальной плоскости, а стрельчатая лапа установлена на продольной балке. На фиг.1. изображен прицепной культиватор, вид сбоку на фиг.2. фрагмент культиватора с рабочим органом, вид сбоку. Прицепной культиватор содержит раму 1 со сницей 2, рабочими органами 3 и гидроцилиндром 4 установленным между синцей 2 и рамой 1 через рычаг 5 на оси 6. Культиватор также снабжен средством для регулирования величины заглубления рабочих органов 3 выполненном в виде опорных колс 7 через трубу 8 соединенного с осью 6 рычага 5. Рабочий орган 3 состоит из стойки выполненной из двух, телескопически соединенных частей,верхней 9 жестко соединенной с рамой 1 и нижней 10, входящей в верхнюю. На нижней части 10 стойки шарнирно, с возможностью колебания в вертикальной плоскости, установлена продольная балка 11 с опорными лыжами 12 и стрельчатой лапой 13. Работа агрегата, состоящего из трактора и прицепного культиватора. Агрегат устанавливают на краю поля и настраивают культиватор на требуемую глубину обработки почвы. Для этого опорное колесо 7 с помощью гидроцилиндра 4 через рычаг 5, ось 6 и трубу 8, устанавливают относительно стрельчатых лап 13 на высоту равную глубине рыхления почвы. Агрегат заезжает на поле и начинает обрабатывать его. Процесс обработки происходит следующим образом стрельчатые лапы 13 рабочих органов культиватора, расположенные на продольной балке 11 входят в почву, а лыжи 12 на е концах устанавливаются на поверхности почвы. При движении агрегата лыжи 12 копируют рельеф почвы, за счет колебания балки 11 относительно нижней части 10 телескопической стойки и перемещения е вдоль верхней части 9 стойки. Благодаря копированию рельефа рабочими органами культиватора, их стрельчатые лапы 13 перемещаются на постоянной глубине относительно поверхности почвы. Обработка почвы культиватором на постоянную глубину, обеспечивает лучшие показатели работы посевных агрегатов и улучшают технологию возделывания сельскохозяйственных культур в целом. ФОРМУЛА ИЗОБРЕТЕНИЯ Прицепной культиватор, содержащий раму со сницей и гидроцилиндром, рабочие органы,состоящие из стоек со стрельчатыми лапами, и средство для регулирования величины заглубления рабочих органов и установки рамы относительно почвы, отличающийся тем, что каждая стойка выполнена из двух телескопически соединенных между собой частей верхней и нижней, нижняя часть стойки снабжена продольной балкой с опорными лыжами, шарнирно соединенной с нижней частью стойки с возможностью качания в вертикальной плоскости, а стрельчатая лапа установлена на продольной балке.
