Сеялка-культиватор-стерневая СКС-2.1М

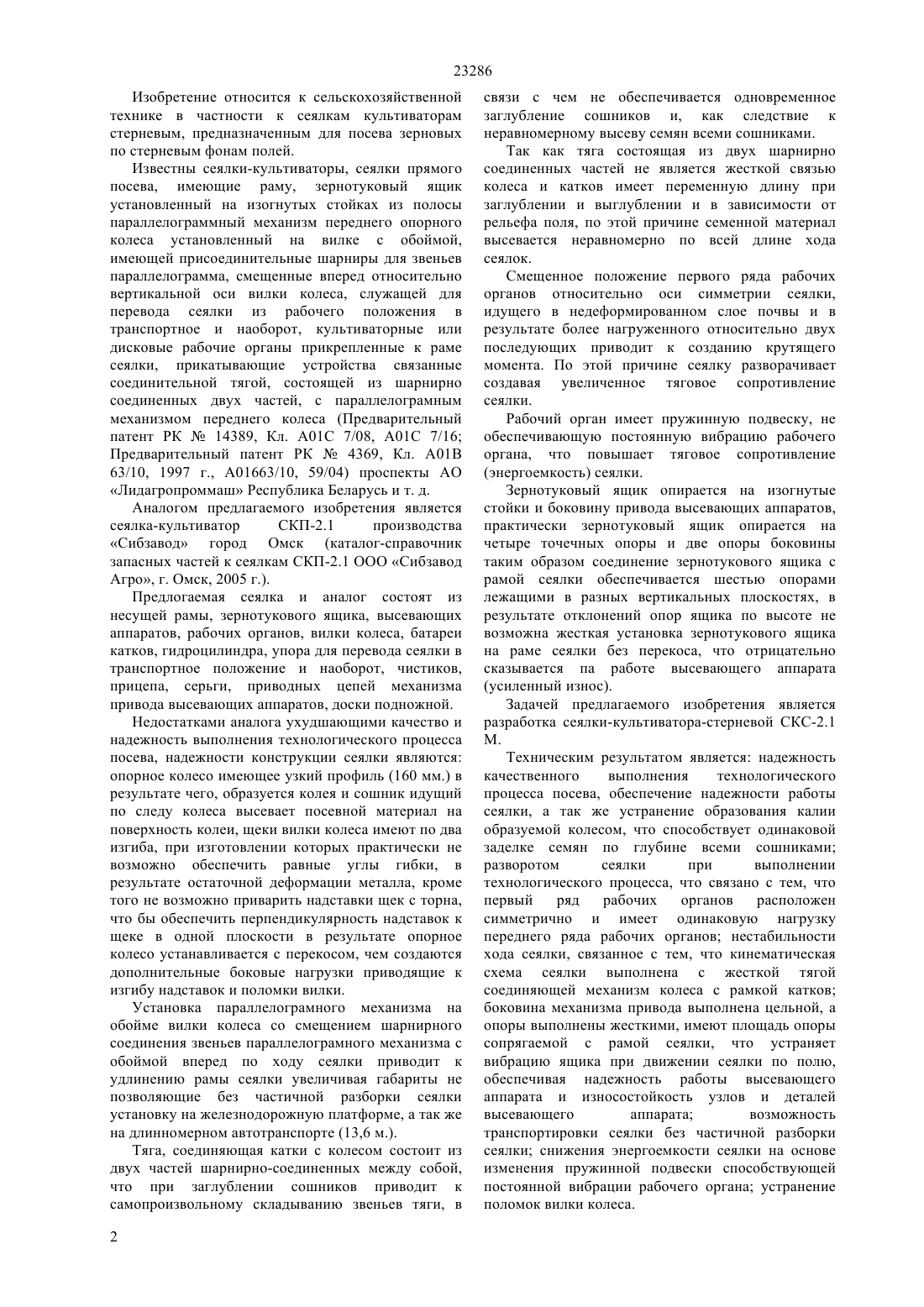

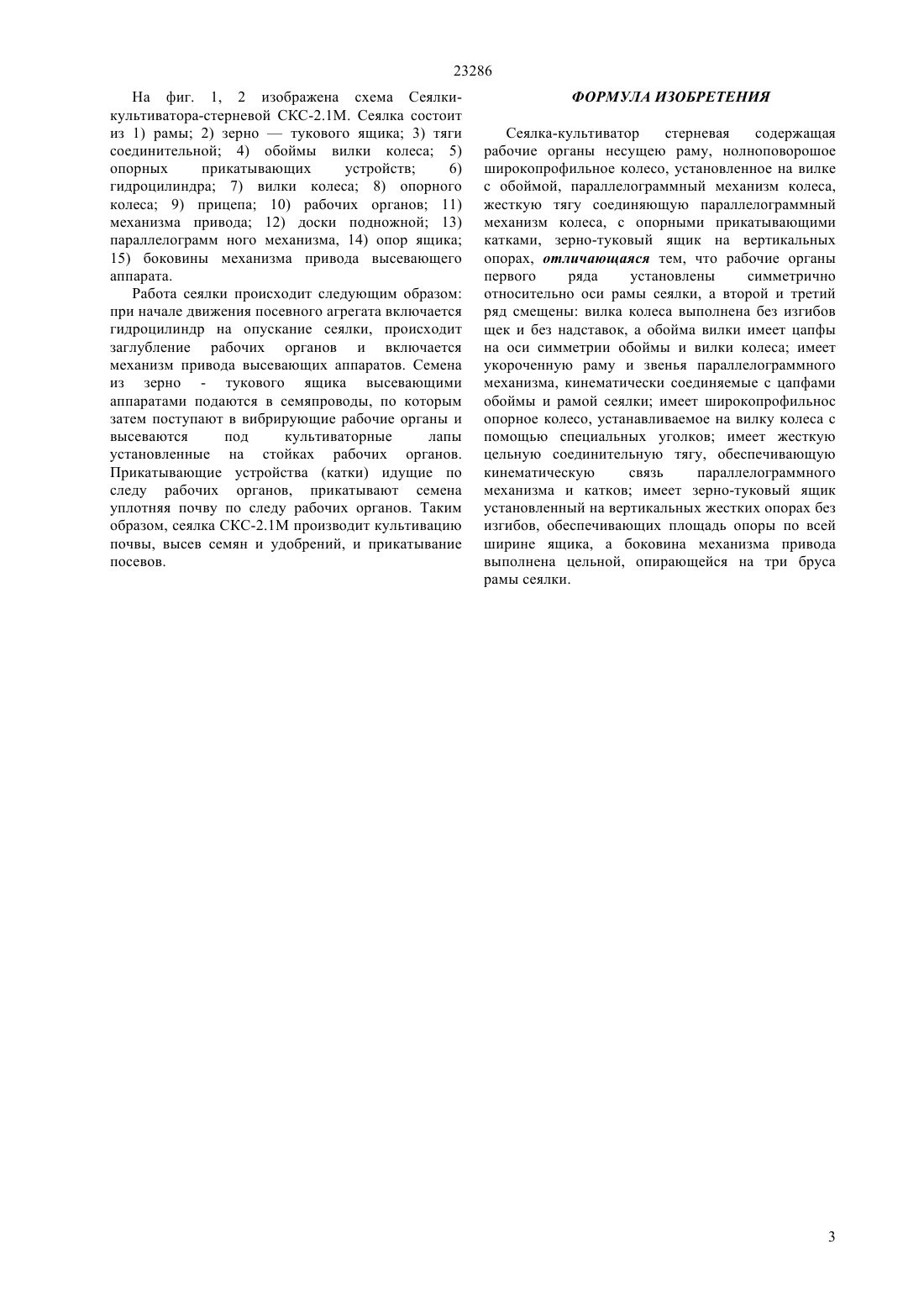

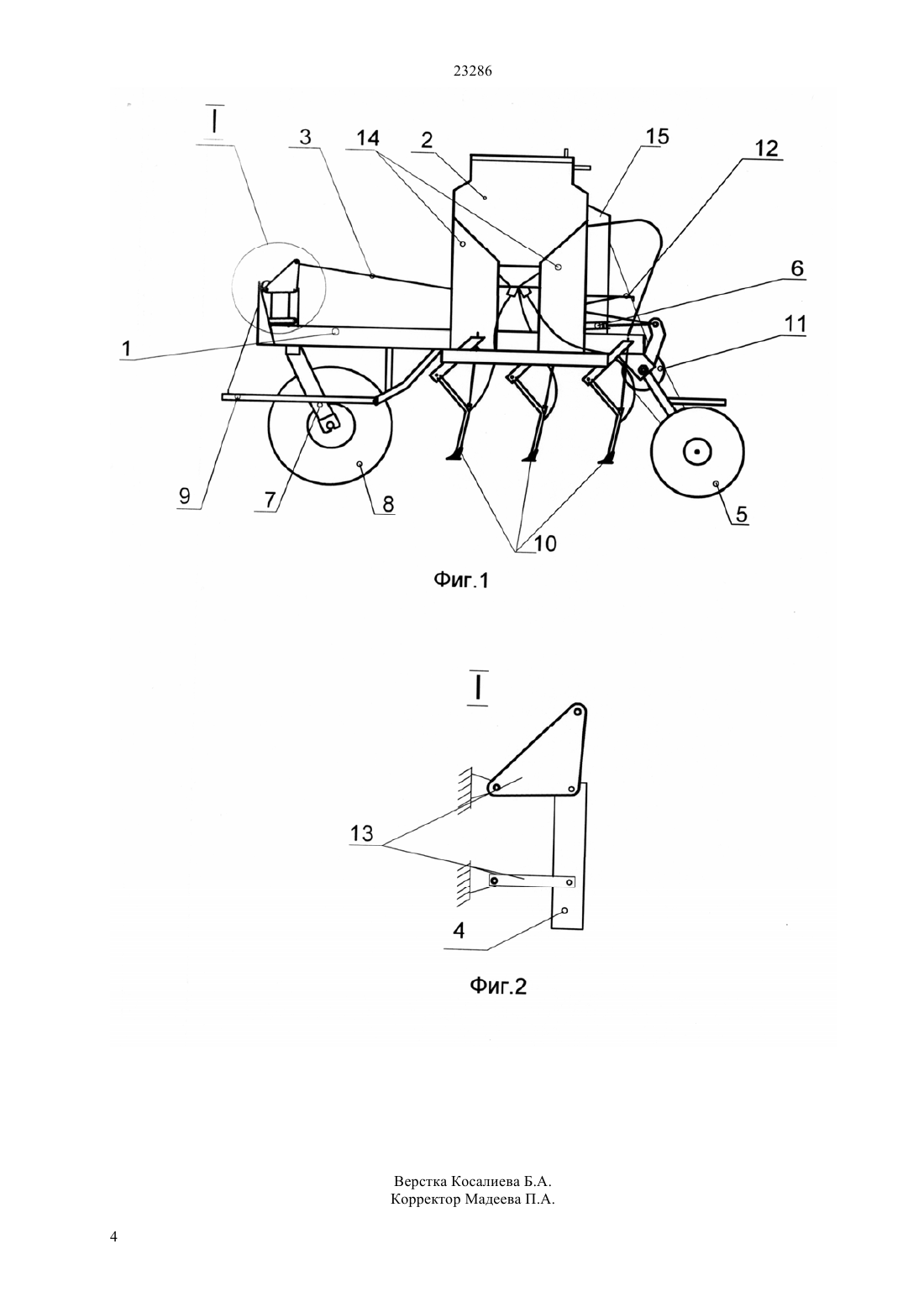

(51) 01 7/20 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ параллелограммный механизм, жесткую цельную соединительную тягу,обеспечивающею кинематическое соединение параллелограмного механизма с прикатывающими опорными катками,согласно изобретению рабочие органы переднего ряда установлены симметрично оси сеялки, а второй и третий ряды смещен. Вилка колеса выполнена без изгиба щек и надставок, а обойма вилки колеса имеет цапфы, расположенные по оси симметрии. Сеялка СКС-2.1 М имеет укороченную раму и звенья параллелограмного механизма,кинематически соединяемые с цапфами обоймы и рамой сеялки, цельную жесткую соединительную тягу обеспечивающую кинематическую связь параллелограммного механизма и батареи опорных прикатывающих катков, зернотуковый ящик установленный на вертикальных жестких опорах без изгибов, а боковины механизма привода выполнены цельными, опирающейся на три бруса рамы.(76) Грибенко Вячеслав Алексеевич Маселов Серик Ибраевич Жилкайдаров Айтжан Жумабекович(57) Изобретение относится к сельскохозяйственной технике. Техническим результатом изобретения является повышение надежности качественного выполнения технологического процесса посева и обеспечение надежности сеялки СКС-2.1 М, это достигается тем,что в сеялке содержащей рабочие органы имеющие вибрирующую подвеску, несущею раму, опорные катки,опорное широкопрофильное колесо,установленное на вилке колеса с обоймой, 23286 Изобретение относится к сельскохозяйственной технике в частности к сеялкам культиваторам стерневым, предназначенным для посева зерновых по стерневым фонам полей. Известны сеялки-культиваторы, сеялки прямого посева, имеющие раму, зернотуковый ящик установленный на изогнутых стойках из полосы параллелограммный механизм переднего опорного колеса установленный на вилке с обоймой,имеющей присоединительные шарниры для звеньев параллелограмма, смещенные вперед относительно вертикальной оси вилки колеса, служащей для перевода сеялки из рабочего положения в транспортное и наоборот, культиваторные или дисковые рабочие органы прикрепленные к раме сеялки, прикатывающие устройства связанные соединительной тягой, состоящей из шарнирно соединенных двух частей, с параллелограмным механизмом переднего колеса (Предварительный патент РК 14389, Кл. А 01 С 7/08, А 01 С 7/16 Предварительный патент РК 4369, Кл. А 01 В 63/10, 1997 г., А 01663/10, 59/04) проспекты АО Лидагропроммаш Республика Беларусь и т. д. Аналогом предлагаемого изобретения является сеялка-культиватор СКП-2.1 производства Сибзавод город Омск (каталог-справочник запасных частей к сеялкам СКП-2.1 ООО Сибзавод Агро, г. Омск, 2005 г.). Предлогаемая сеялка и аналог состоят из несущей рамы, зернотукового ящика, высевающих аппаратов, рабочих органов, вилки колеса, батареи катков, гидроцилиндра, упора для перевода сеялки в транспортное положение и наоборот, чистиков,прицепа, серьги, приводных цепей механизма привода высевающих аппаратов, доски подножной. Недостатками аналога ухудшающими качество и надежность выполнения технологического процесса посева, надежности конструкции сеялки являются опорное колесо имеющее узкий профиль (160 мм.) в результате чего, образуется колея и сошник идущий по следу колеса высевает посевной материал на поверхность колеи, щеки вилки колеса имеют по два изгиба, при изготовлении которых практически не возможно обеспечить равные углы гибки, в результате остаточной деформации металла, кроме того не возможно приварить надставки щек с торна,что бы обеспечить перпендикулярность надставок к щеке в одной плоскости в результате опорное колесо устанавливается с перекосом, чем создаются дополнительные боковые нагрузки приводящие к изгибу надставок и поломки вилки. Установка параллелограмного механизма на обойме вилки колеса со смещением шарнирного соединения звеньев параллелограмного механизма с обоймой вперед по ходу сеялки приводит к удлинению рамы сеялки увеличивая габариты не позволяющие без частичной разборки сеялки установку на железнодорожную платформе, а так же на длинномерном автотранспорте (13,6 м.). Тяга, соединяющая катки с колесом состоит из двух частей шарнирно-соединенных между собой,что при заглублении сошников приводит к самопроизвольному складыванию звеньев тяги, в 2 связи с чем не обеспечивается одновременное заглубление сошников и, как следствие к неравномерному высеву семян всеми сошниками. Так как тяга состоящая из двух шарнирно соединенных частей не является жесткой связью колеса и катков имеет переменную длину при заглублении и выглублении и в зависимости от рельефа поля, по этой причине семенной материал высевается неравномерно по всей длине хода сеялок. Смещенное положение первого ряда рабочих органов относительно оси симметрии сеялки,идущего в недеформированном слое почвы и в результате более нагруженного относительно двух последующих приводит к созданию крутящего момента. По этой причине сеялку разворачивает создавая увеличенное тяговое сопротивление сеялки. Рабочий орган имеет пружинную подвеску, не обеспечивающую постоянную вибрацию рабочего органа, что повышает тяговое сопротивление(энергоемкость) сеялки. Зернотуковый ящик опирается на изогнутые стойки и боковину привода высевающих аппаратов,практически зернотуковый ящик опирается на четыре точечных опоры и две опоры боковины таким образом соединение зернотукового ящика с рамой сеялки обеспечивается шестью опорами лежащими в разных вертикальных плоскостях, в результате отклонений опор ящика по высоте не возможна жесткая установка зернотукового ящика на раме сеялки без перекоса, что отрицательно сказывается па работе высевающего аппарата(усиленный износ). Задачей предлагаемого изобретения является разработка сеялки-культиватора-стерневой СКС-2.1 М. Техническим результатом является надежность качественного выполнения технологического процесса посева, обеспечение надежности работы сеялки, а так же устранение образования калии образуемой колесом, что способствует одинаковой заделке семян по глубине всеми сошниками разворотом сеялки при выполнении технологического процесса, что связано с тем, что первый ряд рабочих органов расположен симметрично и имеет одинаковую нагрузку переднего ряда рабочих органов нестабильности хода сеялки, связанное с тем, что кинематическая схема сеялки выполнена с жесткой тягой соединяющей механизм колеса с рамкой катков боковина механизма привода выполнена цельной, а опоры выполнены жесткими, имеют площадь опоры сопрягаемой с рамой сеялки, что устраняет вибрацию ящика при движении сеялки по полю,обеспечивая надежность работы высевающего аппарата и износостойкость узлов и деталей высевающего аппарата возможность транспортировки сеялки без частичной разборки сеялки снижения энергоемкости сеялки на основе изменения пружинной подвески способствующей постоянной вибрации рабочего органа устранение поломок вилки колеса. 23286 На фиг. 1, 2 изображена схема Сеялкикультиватора-стерневой СКС-2.1 М. Сеялка состоит из 1) рамы 2) зернотукового ящика 3) тяги соединительной 4) обоймы вилки колеса 5) опорных прикатывающих устройств 6) гидроцилиндра 7) вилки колеса 8) опорного колеса 9) прицепа 10) рабочих органов 11) механизма привода 12) доски подножной 13) параллелограмм ного механизма, 14) опор ящика 15) боковины механизма привода высевающего аппарата. Работа сеялки происходит следующим образом при начале движения посевного агрегата включается гидроцилиндр на опускание сеялки, происходит заглубление рабочих органов и включается механизм привода высевающих аппаратов. Семена из зерно - тукового ящика высевающими аппаратами подаются в семяпроводы, по которым затем поступают в вибрирующие рабочие органы и высеваются под культиваторные лапы установленные на стойках рабочих органов. Прикатывающие устройства (катки) идущие по следу рабочих органов, прикатывают семена уплотняя почву по следу рабочих органов. Таким образом, сеялка СКС-2.1 М производит культивацию почвы, высев семян и удобрений, и прикатывание посевов. ФОРМУЛА ИЗОБРЕТЕНИЯ Сеялка-культиватор стерневая содержащая рабочие органы несущею раму, нолноповорошое широкопрофильное колесо, установленное на вилке с обоймой, параллелограммный механизм колеса,жесткую тягу соединяющую параллелограммный механизм колеса, с опорными прикатывающими катками, зерно-туковый ящик на вертикальных опорах, отличающаяся тем, что рабочие органы первого ряда установлены симметрично относительно оси рамы сеялки, а второй и третий ряд смещены вилка колеса выполнена без изгибов щек и без надставок, а обойма вилки имеет цапфы на оси симметрии обоймы и вилки колеса имеет укороченную раму и звенья параллелограммного механизма, кинематически соединяемые с цапфами обоймы и рамой сеялки имеет широкопрофильнос опорное колесо, устанавливаемое на вилку колеса с помощью специальных уголков имеет жесткую цельную соединительную тягу, обеспечивающую кинематическую связь параллелограммного механизма и катков имеет зерно-туковый ящик установленный на вертикальных жестких опорах без изгибов, обеспечивающих площадь опоры по всей ширине ящика, а боковина механизма привода выполнена цельной, опирающейся на три бруса рамы сеялки.
