Сеялка стерневая с централизованной высевающей системой

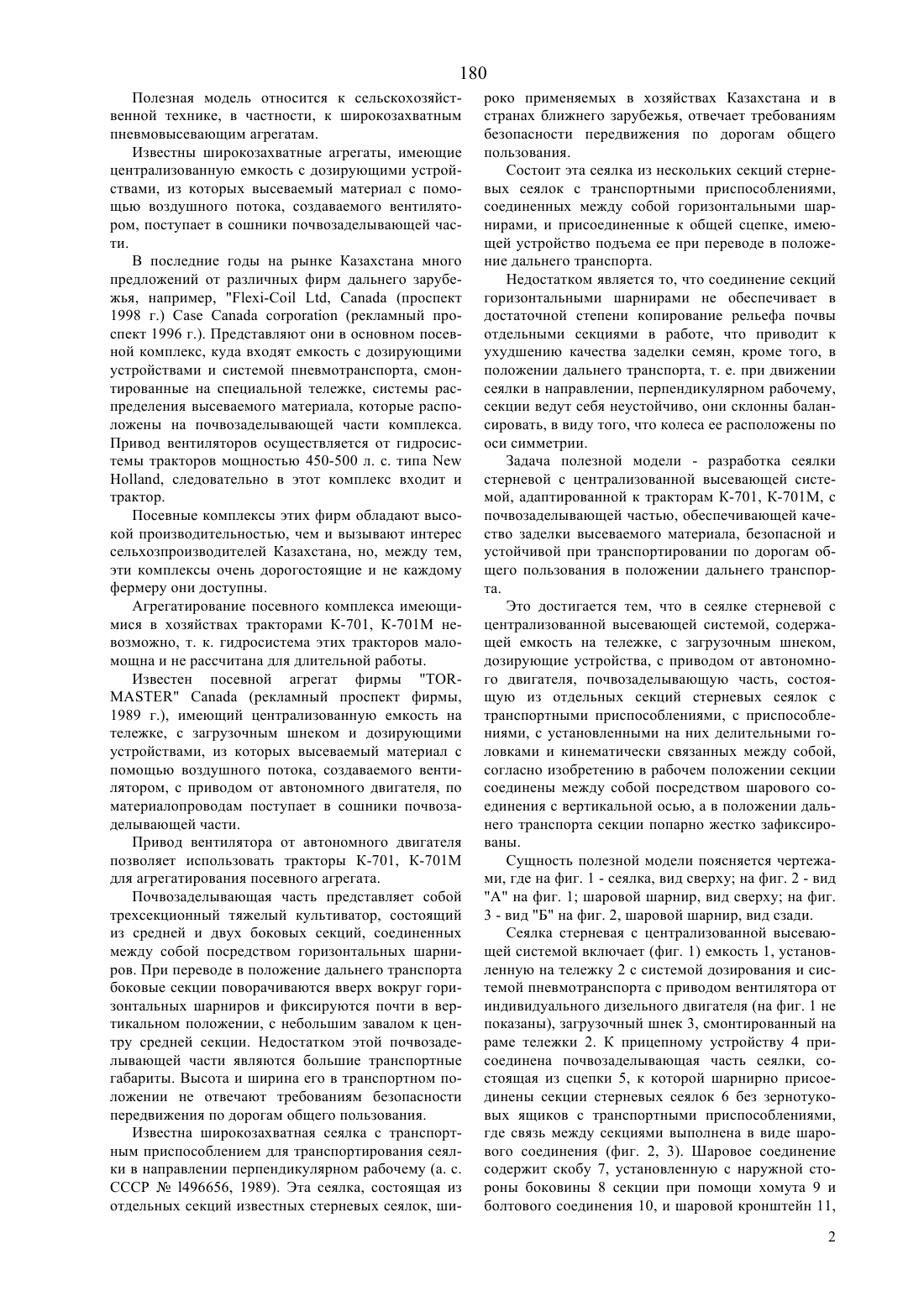

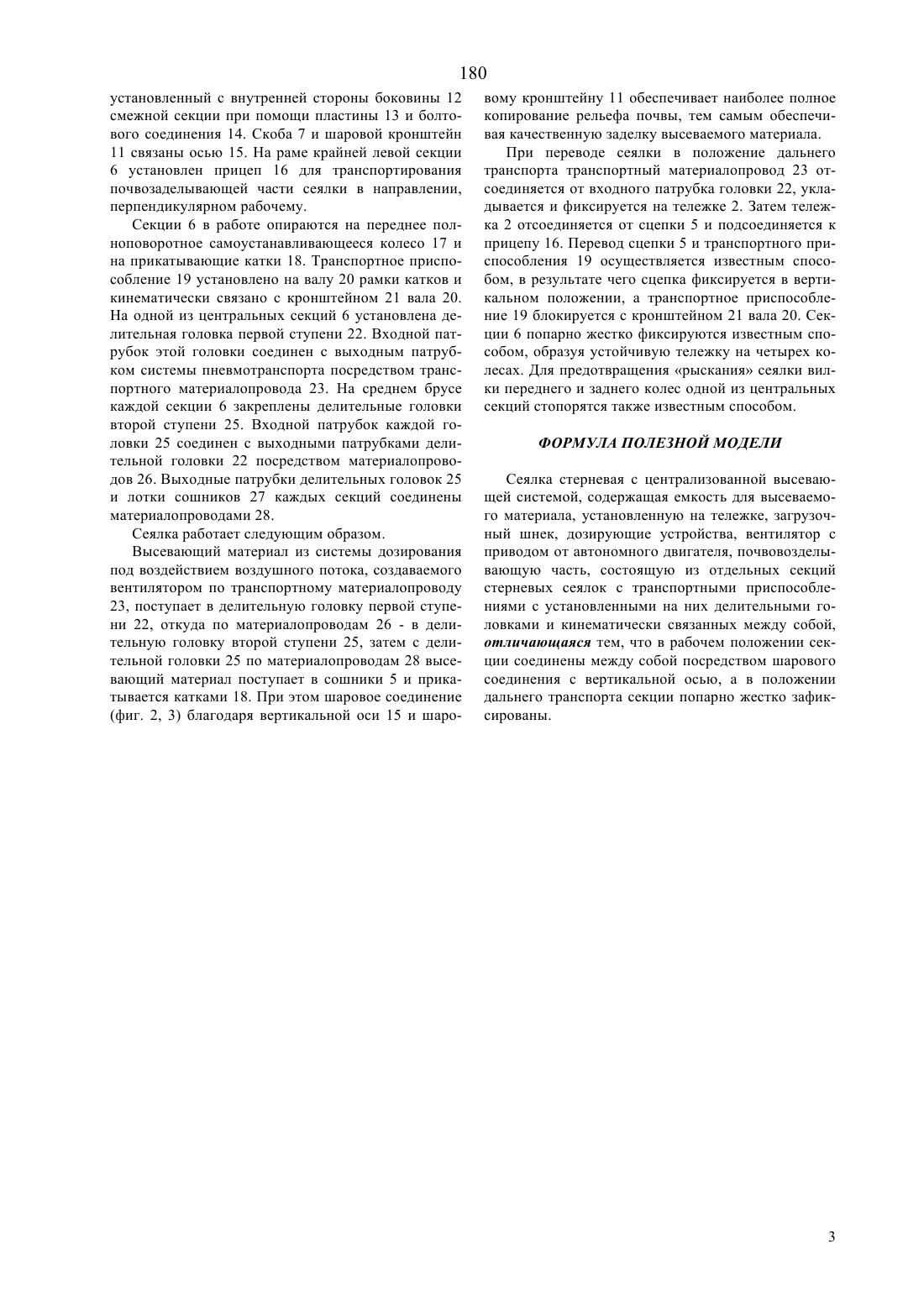

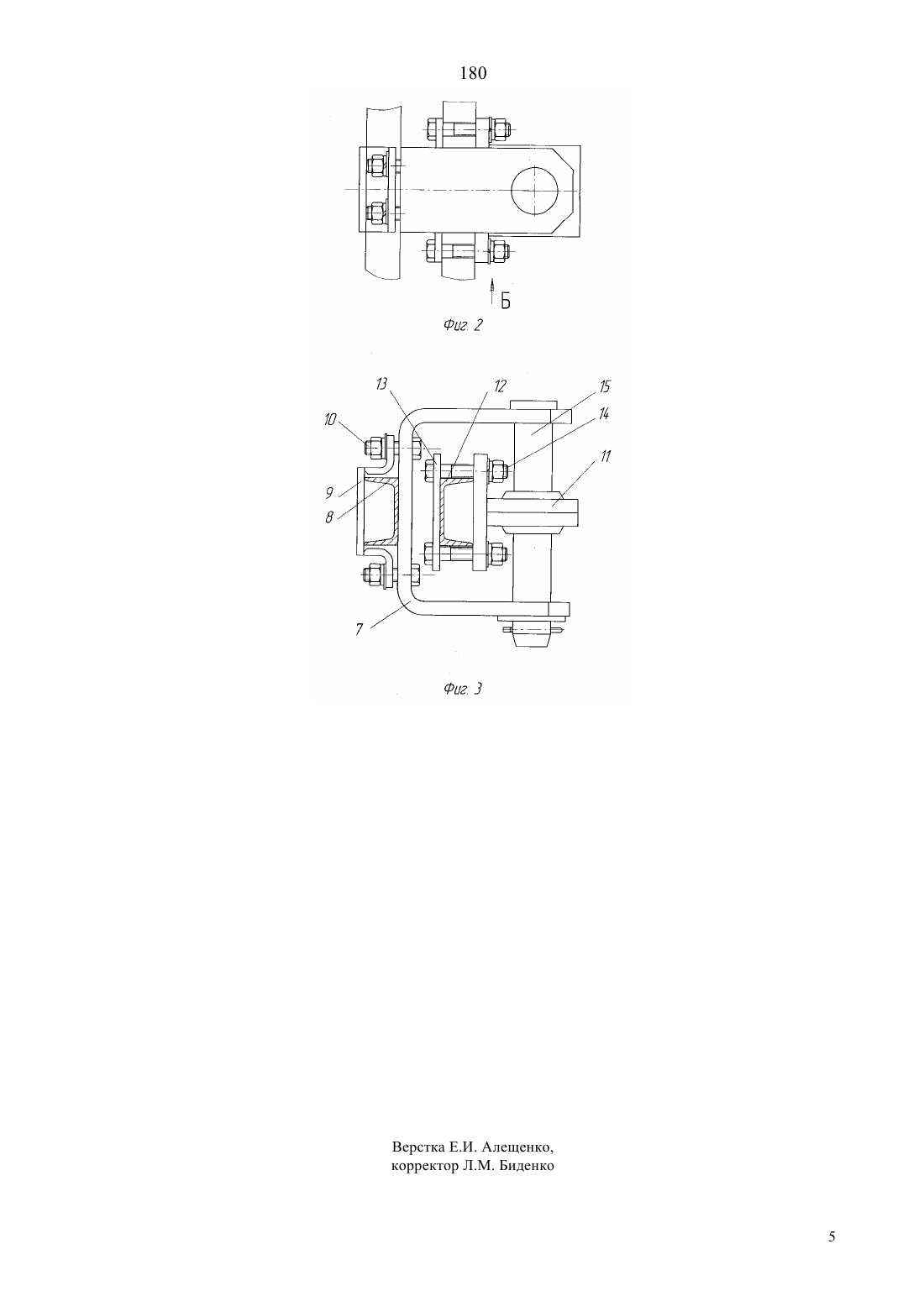

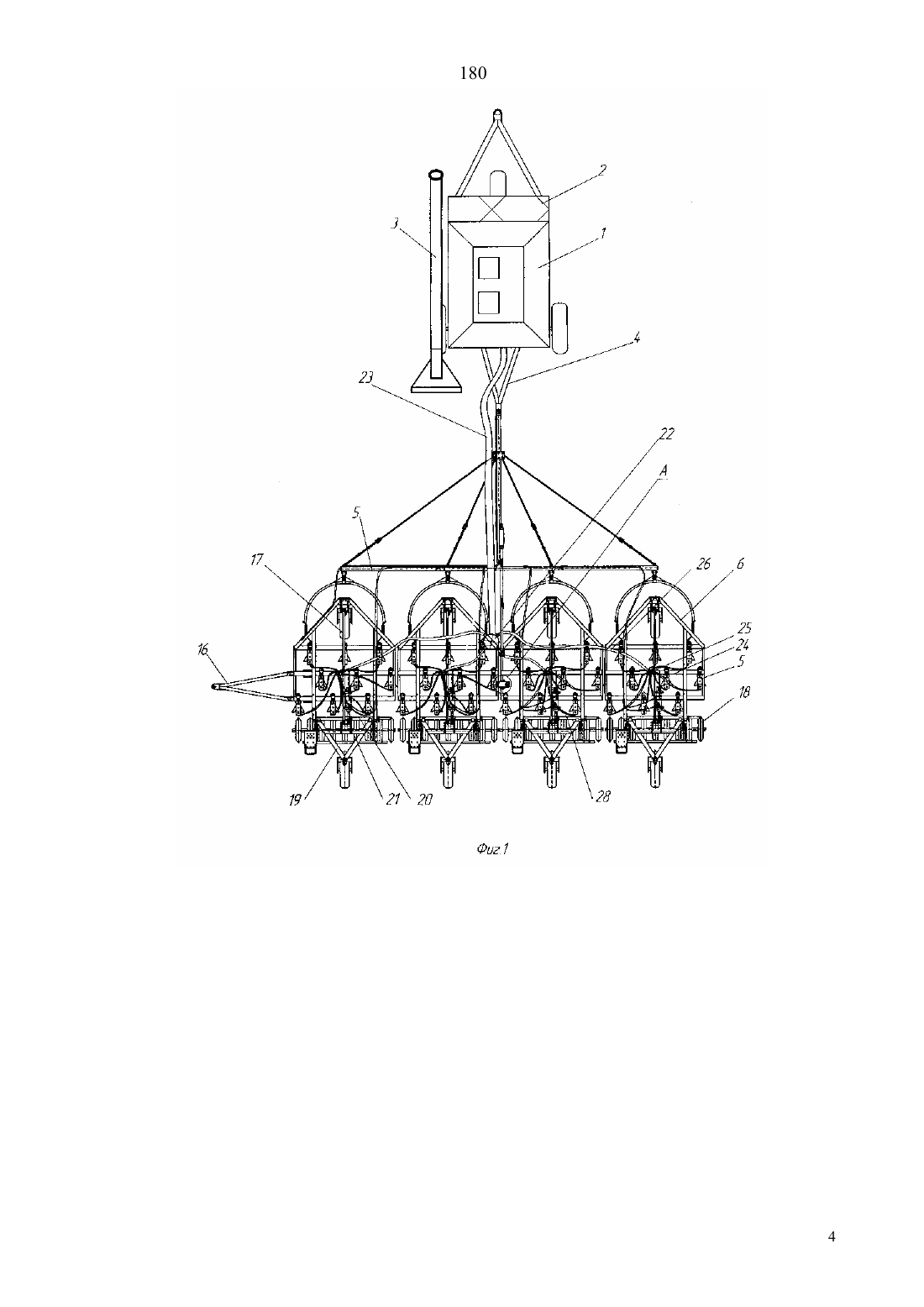

(51)7 01 7/08 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Граф Артем Владимирович Баймагамбетов Мейрам Есентаевич Калкаев Данияр Рыспекович(73) Министерство сельского хозяйства Республики Казахстан(56) Рекламный проспект фирмы -, - посевной агрегат(57) Полезная модель относится к сельскохозяйственной технике, в частности, к широкозахватным пневмовысевающим агрегатам. Задача полезной модели - разработка сеялки стерневой с централизованной высевающей системой, адаптированной к тракторам К-700, К-701 М, с почвозаделывающей частью, обеспечивающей качество заделки высеваемого материала, безопасной и устойчивой при транспортировании по дорогам общего пользования в положении дальнего транспорта. Сеялка стерневая с централизованной высевающей системой содержит емкость на тележке, загрузочный шнек, дозирующие устройства, вентилятор с приводом от автономного двигателя, почвозаделывающую часть, состоящую из отдельных секций стерневых сеялок, с транспортными приспособлениями, с установленными на них делительными головками и кинематически связанных между собой посредством шарового соединения с вертикальной осью. В положении дальнего транспорта секции попарно жестко зафиксированы. 180 Полезная модель относится к сельскохозяйственной технике, в частности, к широкозахватным пневмовысевающим агрегатам. Известны широкозахватные агрегаты, имеющие централизованную емкость с дозирующими устройствами, из которых высеваемый материал с помощью воздушного потока, создаваемого вентилятором, поступает в сошники почвозаделывающей части. В последние годы на рынке Казахстана много предложений от различных фирм дальнего зарубежья, например, - ,(проспект 1998 г.)(рекламный проспект 1996 г.). Представляют они в основном посевной комплекс, куда входят емкость с дозирующими устройствами и системой пневмотранспорта, смонтированные на специальной тележке, системы распределения высеваемого материала, которые расположены на почвозаделывающей части комплекса. Привод вентиляторов осуществляется от гидросистемы тракторов мощностью 450-500 л. с. типа, следовательно в этот комплекс входит и трактор. Посевные комплексы этих фирм обладают высокой производительностью, чем и вызывают интерес сельхозпроизводителей Казахстана, но, между тем,эти комплексы очень дорогостоящие и не каждому фермеру они доступны. Агрегатирование посевного комплекса имеющимися в хозяйствах тракторами К-701, К-701 М невозможно, т. к. гидросистема этих тракторов маломощна и не рассчитана для длительной работы. Известен посевной агрегат фирмы(рекламный проспект фирмы,1989 г.), имеющий централизованную емкость на тележке, с загрузочным шнеком и дозирующими устройствами, из которых высеваемый материал с помощью воздушного потока, создаваемого вентилятором, с приводом от автономного двигателя, по материалопроводам поступает в сошники почвозаделывающей части. Привод вентилятора от автономного двигателя позволяет использовать тракторы К-701, К-701 М для агрегатирования посевного агрегата. Почвозаделывающая часть представляет собой трехсекционный тяжелый культиватор, состоящий из средней и двух боковых секций, соединенных между собой посредством горизонтальных шарниров. При переводе в положение дальнего транспорта боковые секции поворачиваются вверх вокруг горизонтальных шарниров и фиксируются почти в вертикальном положении, с небольшим завалом к центру средней секции. Недостатком этой почвозаделывающей части являются большие транспортные габариты. Высота и ширина его в транспортном положении не отвечают требованиям безопасности передвижения по дорогам общего пользования. Известна широкозахватная сеялка с транспортным приспособлением для транспортирования сеялки в направлении перпендикулярном рабочему (а. с. СССР 496656, 1989). Эта сеялка, состоящая из отдельных секций известных стерневых сеялок, ши роко применяемых в хозяйствах Казахстана и в странах ближнего зарубежья, отвечает требованиям безопасности передвижения по дорогам общего пользования. Состоит эта сеялка из нескольких секций стерневых сеялок с транспортными приспособлениями,соединенных между собой горизонтальными шарнирами, и присоединенные к общей сцепке, имеющей устройство подъема ее при переводе в положение дальнего транспорта. Недостатком является то, что соединение секций горизонтальными шарнирами не обеспечивает в достаточной степени копирование рельефа почвы отдельными секциями в работе, что приводит к ухудшению качества заделки семян, кроме того, в положении дальнего транспорта, т. е. при движении сеялки в направлении, перпендикулярном рабочему,секции ведут себя неустойчиво, они склонны балансировать, в виду того, что колеса ее расположены по оси симметрии. Задача полезной модели - разработка сеялки стерневой с централизованной высевающей системой, адаптированной к тракторам К-701, К-701 М, с почвозаделывающей частью, обеспечивающей качество заделки высеваемого материала, безопасной и устойчивой при транспортировании по дорогам общего пользования в положении дальнего транспорта. Это достигается тем, что в сеялке стерневой с централизованной высевающей системой, содержащей емкость на тележке, с загрузочным шнеком,дозирующие устройства, с приводом от автономного двигателя, почвозаделывающую часть, состоящую из отдельных секций стерневых сеялок с транспортными приспособлениями, с приспособлениями, с установленными на них делительными головками и кинематически связанных между собой,согласно изобретению в рабочем положении секции соединены между собой посредством шарового соединения с вертикальной осью, а в положении дальнего транспорта секции попарно жестко зафиксированы. Сущность полезной модели поясняется чертежами, где на фиг. 1 - сеялка, вид сверху на фиг. 2 - вид А на фиг. 1 шаровой шарнир, вид сверху на фиг. 3 - вид Б на фиг. 2, шаровой шарнир, вид сзади. Сеялка стерневая с централизованной высевающей системой включает (фиг. 1) емкость 1, установленную на тележку 2 с системой дозирования и системой пневмотранспорта с приводом вентилятора от индивидуального дизельного двигателя (на фиг. 1 не показаны), загрузочный шнек 3, смонтированный на раме тележки 2. К прицепному устройству 4 присоединена почвозаделывающая часть сеялки, состоящая из сцепки 5, к которой шарнирно присоединены секции стерневых сеялок 6 без зернотуковых ящиков с транспортными приспособлениями,где связь между секциями выполнена в виде шарового соединения (фиг. 2, 3). Шаровое соединение содержит скобу 7, установленную с наружной стороны боковины 8 секции при помощи хомута 9 и болтового соединения 10, и шаровой кронштейн 11,2 180 установленный с внутренней стороны боковины 12 смежной секции при помощи пластины 13 и болтового соединения 14. Скоба 7 и шаровой кронштейн 11 связаны осью 15. На раме крайней левой секции 6 установлен прицеп 16 для транспортирования почвозаделывающей части сеялки в направлении,перпендикулярном рабочему. Секции 6 в работе опираются на переднее полноповоротное самоустанавливающееся колесо 17 и на прикатывающие катки 18. Транспортное приспособление 19 установлено на валу 20 рамки катков и кинематически связано с кронштейном 21 вала 20. На одной из центральных секций 6 установлена делительная головка первой ступени 22. Входной патрубок этой головки соединен с выходным патрубком системы пневмотранспорта посредством транспортного материалопровода 23. На среднем брусе каждой секции 6 закреплены делительные головки второй ступени 25. Входной патрубок каждой головки 25 соединен с выходными патрубками делительной головки 22 посредством материалопроводов 26. Выходные патрубки делительных головок 25 и лотки сошников 27 каждых секций соединены материалопроводами 28. Сеялка работает следующим образом. Высевающий материал из системы дозирования под воздействием воздушного потока, создаваемого вентилятором по транспортному материалопроводу 23, поступает в делительную головку первой ступени 22, откуда по материалопроводам 26 - в делительную головку второй ступени 25, затем с делительной головки 25 по материалопроводам 28 высевающий материал поступает в сошники 5 и прикатывается катками 18. При этом шаровое соединение(фиг. 2, 3) благодаря вертикальной оси 15 и шаро вому кронштейну 11 обеспечивает наиболее полное копирование рельефа почвы, тем самым обеспечивая качественную заделку высеваемого материала. При переводе сеялки в положение дальнего транспорта транспортный материалопровод 23 отсоединяется от входного патрубка головки 22, укладывается и фиксируется на тележке 2. Затем тележка 2 отсоединяется от сцепки 5 и подсоединяется к прицепу 16. Перевод сцепки 5 и транспортного приспособления 19 осуществляется известным способом, в результате чего сцепка фиксируется в вертикальном положении, а транспортное приспособление 19 блокируется с кронштейном 21 вала 20. Секции 6 попарно жестко фиксируются известным способом, образуя устойчивую тележку на четырех колесах. Для предотвращения рыскания сеялки вилки переднего и заднего колес одной из центральных секций стопорятся также известным способом. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Сеялка стерневая с централизованной высевающей системой, содержащая емкость для высеваемого материала, установленную на тележке, загрузочный шнек, дозирующие устройства, вентилятор с приводом от автономного двигателя, почвовозделывающую часть, состоящую из отдельных секций стерневых сеялок с транспортными приспособлениями с установленными на них делительными головками и кинематически связанных между собой,отличающаяся тем, что в рабочем положении секции соединены между собой посредством шарового соединения с вертикальной осью, а в положении дальнего транспорта секции попарно жестко зафиксированы.
