Анкер полимерный

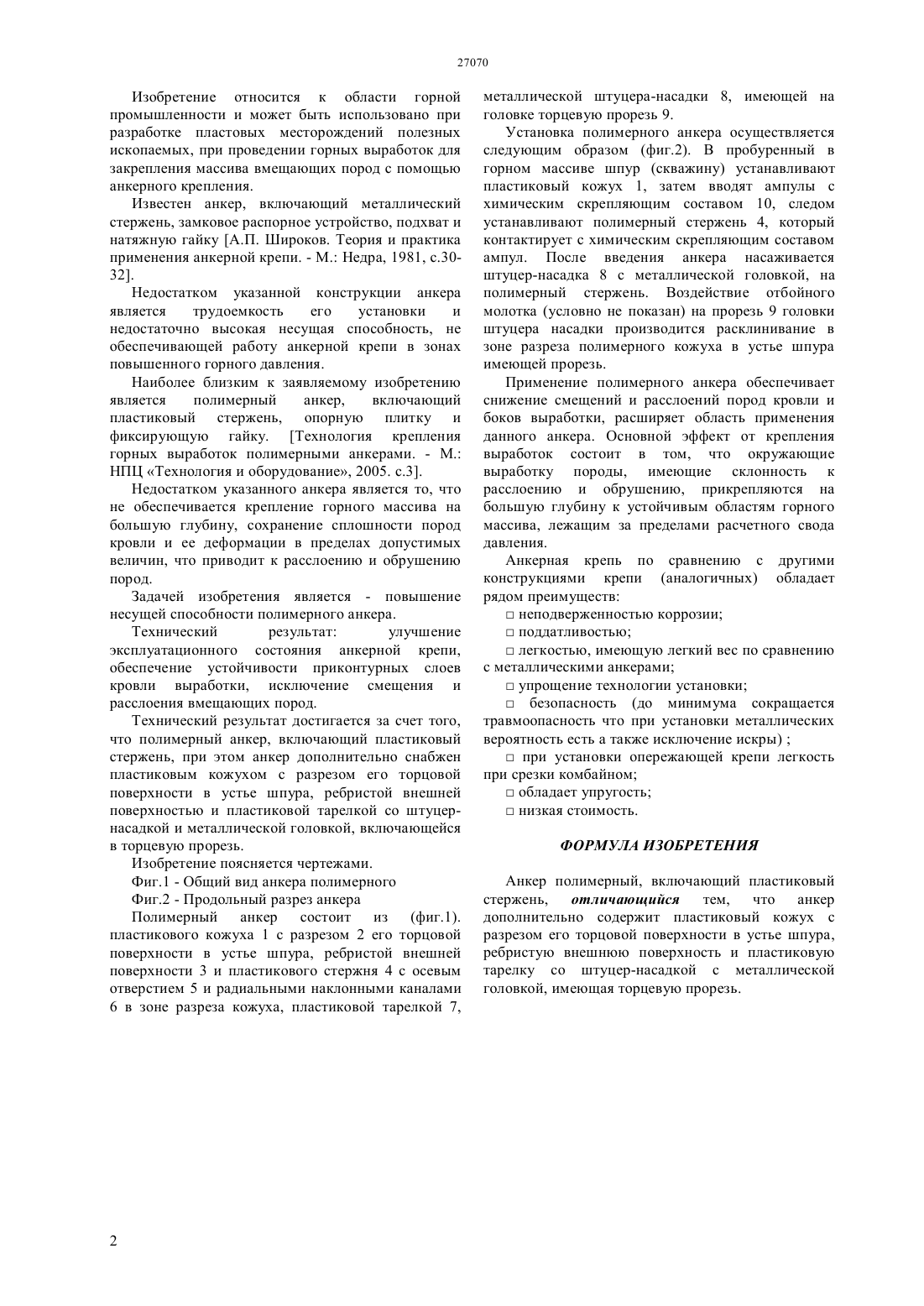

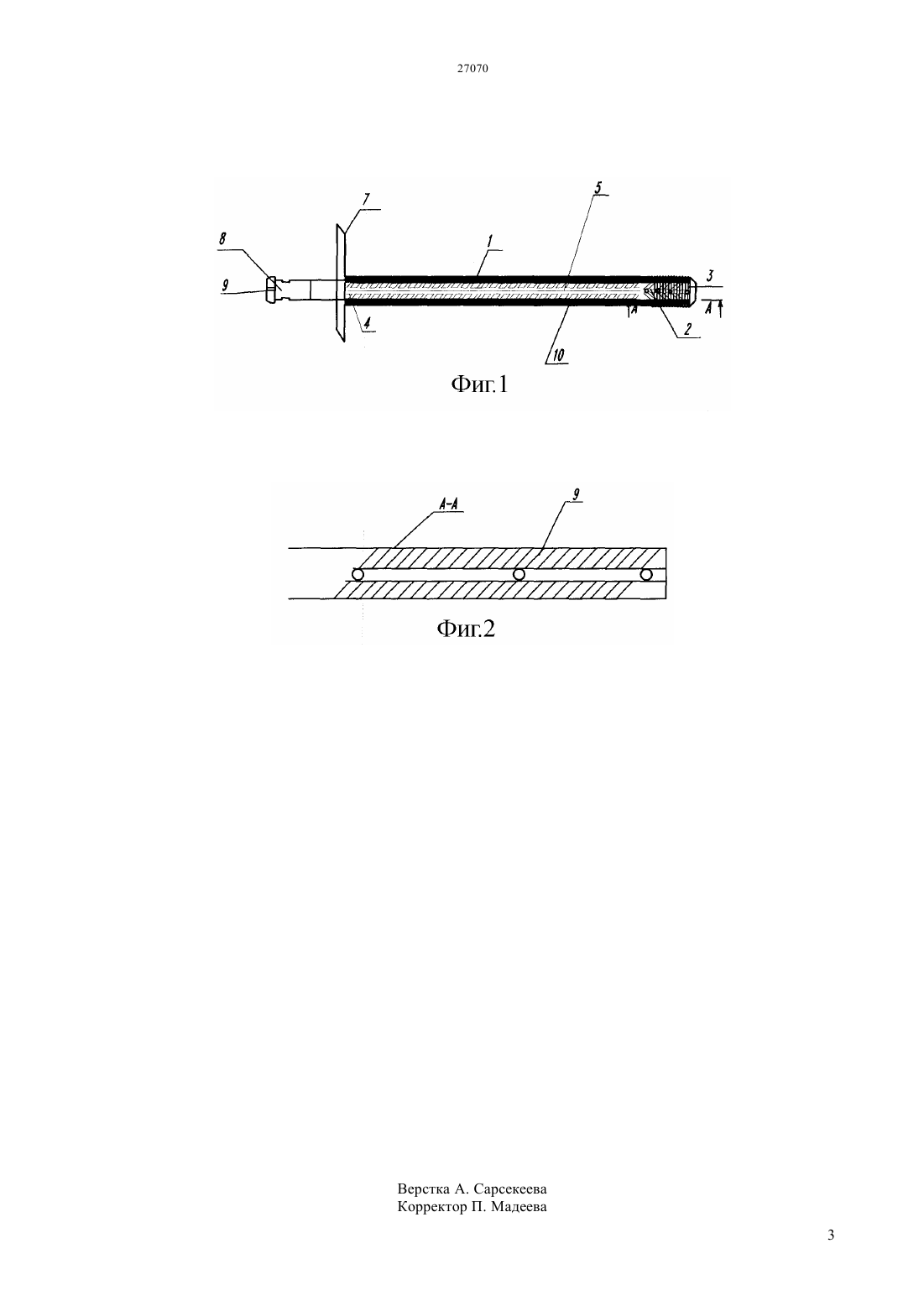

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ разработке пластовых месторождений полезных ископаемых, при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Задачей изобретения являетсяповышение несущей способности полимерного анкера. Технический результат достигается за счет того что, полимерный анкер, включающий пластиковый стержень, при этом анкер дополнительно снабжен пластиковым кожухом с разрезом его торцовой поверхности в устье шпура, ребристой внешней поверхностью и пластиковой тарелкой со штуцернасадкой и металлической головкой, включающейся в торцевую прорезь. Технический результат улучшение эксплуатационного состояния анкерной крепи,обеспечение устойчивости приконтурных слоев кровли выработки, исключение смещения и расслоения вмещающих пород.(72) Демин Владимир Федорович Исагулов Аристотель Зейнуллинович Демин Виталий Владимирович Демина Татьяна Владимировна Ситников Руслан Сергеевич Ахматнуров Денис Рамильевич Стефлюк Юрий Михайлович(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(56) Технология крепления горных выработок полимерными анкерами.М. НПЦ Технология и оборудование, 2005, с.3(57) Изобретение относится к области горной промышленности и может быть использовано при Изобретение относится к области горной промышленности и может быть использовано при разработке пластовых месторождений полезных ископаемых, при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Известен анкер, включающий металлический стержень, замковое распорное устройство, подхват и натяжную гайку А.П. Широков. Теория и практика применения анкерной крепи. - М. Недра, 1981, с.3032. Недостатком указанной конструкции анкера является трудоемкость его установки и недостаточно высокая несущая способность, не обеспечивающей работу анкерной крепи в зонах повышенного горного давления. Наиболее близким к заявляемому изобретению является полимерный анкер,включающий пластиковый стержень, опорную плитку и фиксирующую гайку. Технология крепления горных выработок полимерными анкерами. - М. НПЦ Технология и оборудование, 2005. с.3. Недостатком указанного анкера является то, что не обеспечивается крепление горного массива на большую глубину, сохранение сплошности пород кровли и ее деформации в пределах допустимых величин, что приводит к расслоению и обрушению пород. Задачей изобретения является - повышение несущей способности полимерного анкера. Технический результат улучшение эксплуатационного состояния анкерной крепи,обеспечение устойчивости приконтурных слоев кровли выработки, исключение смещения и расслоения вмещающих пород. Технический результат достигается за счет того,что полимерный анкер, включающий пластиковый стержень, при этом анкер дополнительно снабжен пластиковым кожухом с разрезом его торцовой поверхности в устье шпура, ребристой внешней поверхностью и пластиковой тарелкой со штуцернасадкой и металлической головкой, включающейся в торцевую прорезь. Изобретение поясняется чертежами. Фиг.1 - Общий вид анкера полимерного Фиг.2 - Продольный разрез анкера Полимерный анкер состоит из (фиг.1). пластикового кожуха 1 с разрезом 2 его торцовой поверхности в устье шпура, ребристой внешней поверхности 3 и пластикового стержня 4 с осевым отверстием 5 и радиальными наклонными каналами 6 в зоне разреза кожуха, пластиковой тарелкой 7, 2 металлической штуцера-насадки 8, имеющей на головке торцевую прорезь 9. Установка полимерного анкера осуществляется следующим образом (фиг.2). В пробуренный в горном массиве шпур (скважину) устанавливают пластиковый кожух 1, затем вводят ампулы с химическим скрепляющим составом 10, следом устанавливают полимерный стержень 4, который контактирует с химическим скрепляющим составом ампул. После введения анкера насаживается штуцер-насадка 8 с металлической головкой, на полимерный стержень. Воздействие отбойного молотка (условно не показан) на прорезь 9 головки штуцера насадки производится расклинивание в зоне разреза полимерного кожуха в устье шпура имеющей прорезь. Применение полимерного анкера обеспечивает снижение смещений и расслоений пород кровли и боков выработки, расширяет область применения данного анкера. Основной эффект от крепления выработок состоит в том, что окружающие выработку породы, имеющие склонность к расслоению и обрушению, прикрепляются на большую глубину к устойчивым областям горного массива, лежащим за пределами расчетного свода давления. Анкерная крепь по сравнению с другими конструкциями крепи (аналогичных) обладает рядом преимуществнеподверженностью коррозииподдатливостьюлегкостью, имеющую легкий вес по сравнению с металлическими анкерамиупрощение технологии установкибезопасность (до минимума сокращается травмоопасность что при установки металлических вероятность есть а также исключение искры)при установки опережающей крепи легкость при срезки комбайномобладает упругостьнизкая стоимость. ФОРМУЛА ИЗОБРЕТЕНИЯ Анкер полимерный, включающий пластиковый стержень, отличающийся тем, что анкер дополнительно содержит пластиковый кожух с разрезом его торцовой поверхности в устье шпура,ребристую внешнюю поверхность и пластиковую тарелку со штуцер-насадкой с металлической головкой, имеющая торцевую прорезь.
