Сталеполимерный анкер

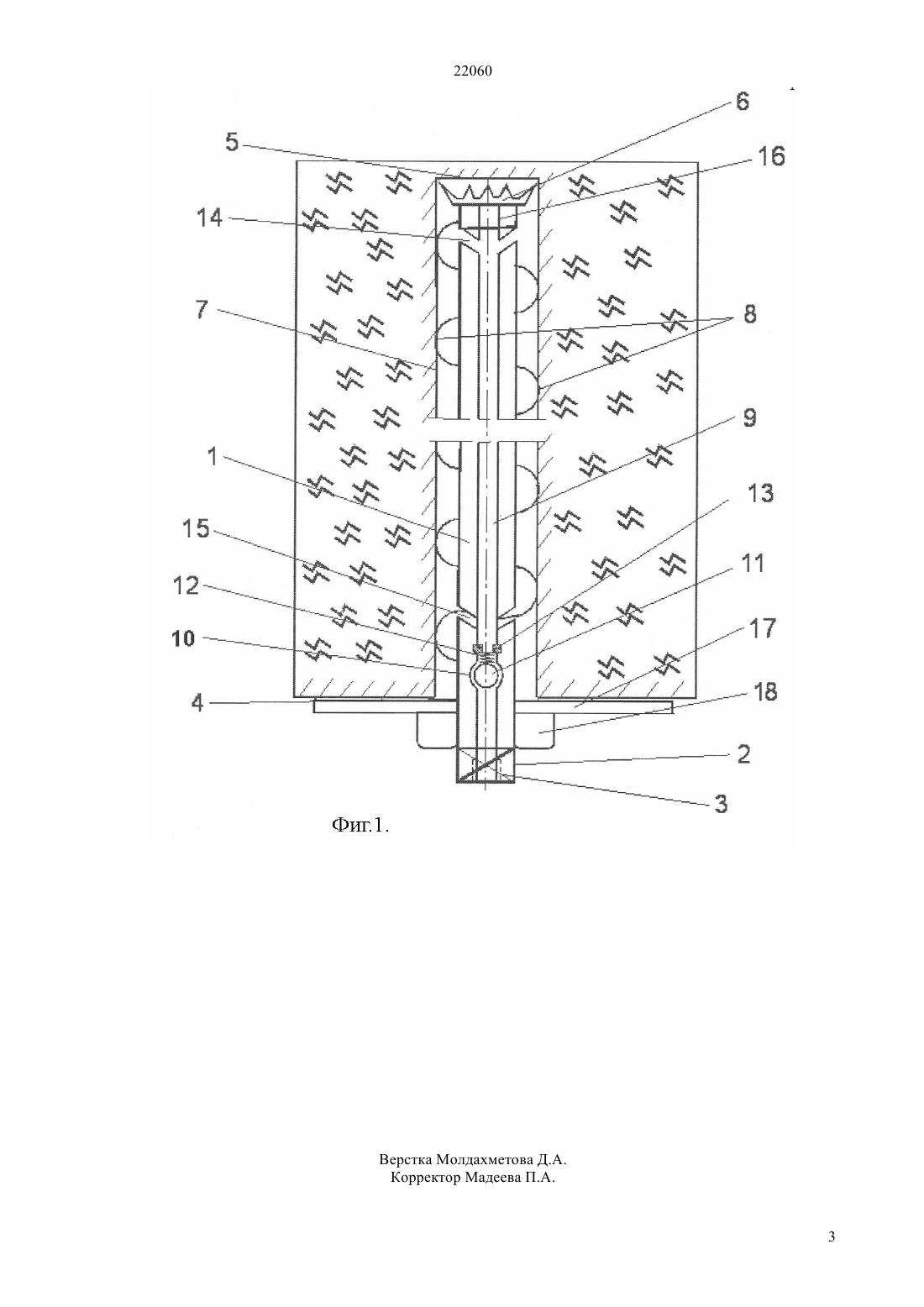

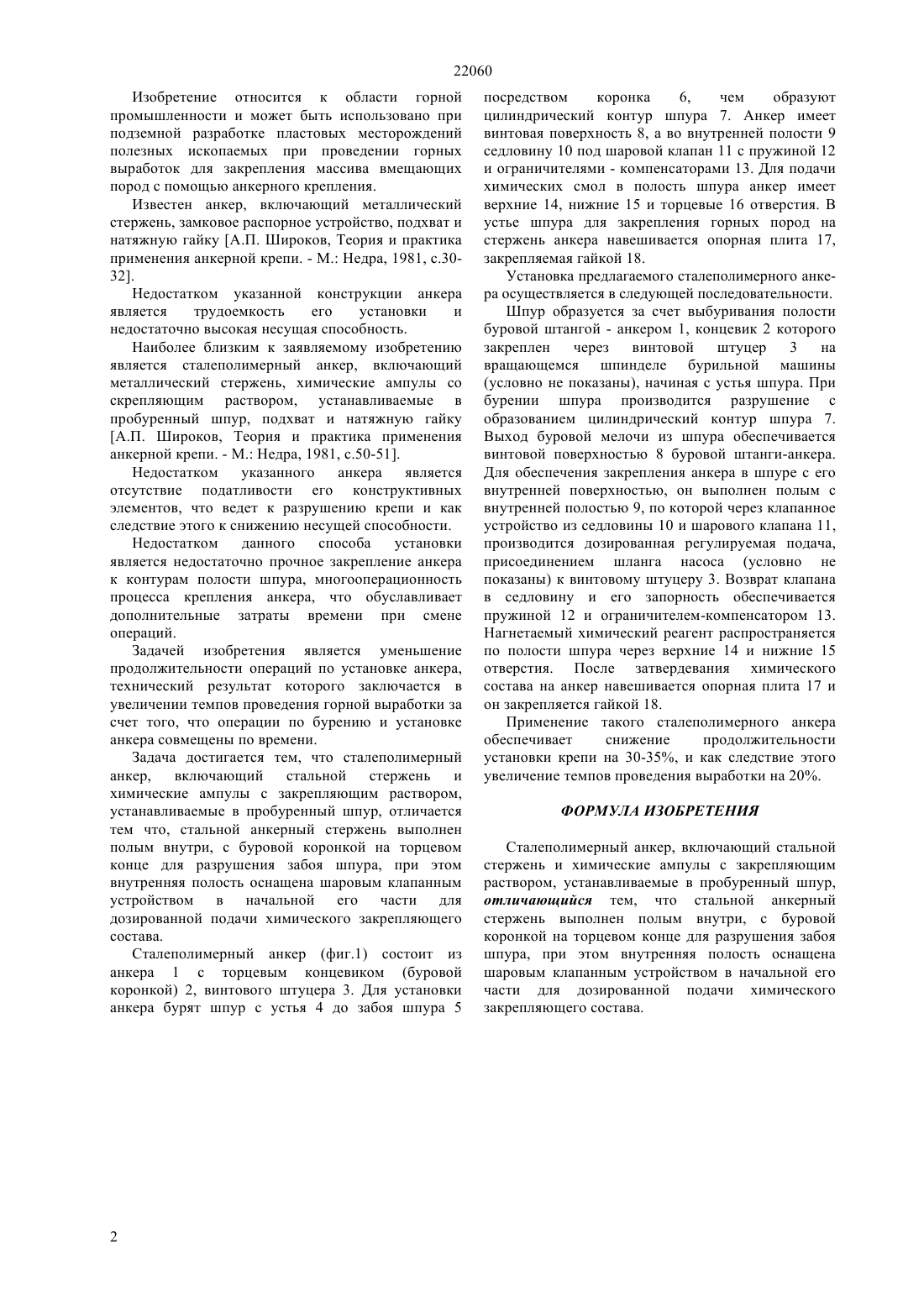

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ технический результат которого заключается в увеличении темпов проведения горной выработки за счет того, что операции по бурению и установке анкера совмещены по времени. Задача достигается тем, что сталеполимерный анкер, включающий стальной стержень и химические ампулы с закрепляющим раствором, устанавливаемые в пробуренный шпур, отличается тем что,стальной анкерный стержень выполнен полым внутри, с буровой коронкой на торцевом конце для разрушения забоя шпура, при этом внутренняя полость оснащена шаровым клапанным устройством в начальной его части для дозированной подачи химического закрепляющего состава. Применение сталеполимерного анкера обеспечивает снижение продолжительности установки крепи на 30-35, и как следствие этого увеличение темпов проведения выработки на 20.(76) Демин Владимир Федорович , Сон Дмитрий Валерьевич, Демина Татьяна Владимировна , Демин Виталий Владимирович, Вареха Жорж Павлович , Балабас Анна Юрьевна , Смагулова Асемгуль Сериковна(56) Широков А.П., теория и практика применения анкерной крепи. - М. Недра, 1981, с.50-51(57) Изобретение относится к области горной промышленности и может быть использовано при подземной разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Задачей изобретения является уменьшение продолжительности операций по установке анкера, 22060 Изобретение относится к области горной промышленности и может быть использовано при подземной разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Известен анкер, включающий металлический стержень, замковое распорное устройство, подхват и натяжную гайку А.П. Широков, Теория и практика применения анкерной крепи. - М. Недра, 1981, с.3032. Недостатком указанной конструкции анкера является трудоемкость его установки и недостаточно высокая несущая способность. Наиболее близким к заявляемому изобретению является сталеполимерный анкер, включающий металлический стержень, химические ампулы со скрепляющим раствором, устанавливаемые в пробуренный шпур, подхват и натяжную гайку А.П. Широков, Теория и практика применения анкерной крепи. - М. Недра, 1981, с.50-51. Недостатком указанного анкера является отсутствие податливости его конструктивных элементов, что ведет к разрушению крепи и как следствие этого к снижению несущей способности. Недостатком данного способа установки является недостаточно прочное закрепление анкера к контурам полости шпура, многооперационность процесса крепления анкера, что обуславливает дополнительные затраты времени при смене операций. Задачей изобретения является уменьшение продолжительности операций по установке анкера,технический результат которого заключается в увеличении темпов проведения горной выработки за счет того, что операции по бурению и установке анкера совмещены по времени. Задача достигается тем, что сталеполимерный анкер, включающий стальной стержень и химические ампулы с закрепляющим раствором,устанавливаемые в пробуренный шпур, отличается тем что, стальной анкерный стержень выполнен полым внутри, с буровой коронкой на торцевом конце для разрушения забоя шпура, при этом внутренняя полость оснащена шаровым клапанным устройством в начальной его части для дозированной подачи химического закрепляющего состава. Сталеполимерный анкер (фиг.1) состоит из анкера 1 с торцевым концевиком (буровой коронкой) 2, винтового штуцера 3. Для установки анкера бурят шпур с устья 4 до забоя шпура 5 посредством коронка 6,чем образуют цилиндрический контур шпура 7. Анкер имеет винтовая поверхность 8, а во внутренней полости 9 седловину 10 под шаровой клапан 11 с пружиной 12 и ограничителями - компенсаторами 13. Для подачи химических смол в полость шпура анкер имеет верхние 14, нижние 15 и торцевые 16 отверстия. В устье шпура для закрепления горных пород на стержень анкера навешивается опорная плита 17,закрепляемая гайкой 18. Установка предлагаемого сталеполимерного анкера осуществляется в следующей последовательности. Шпур образуется за счет выбуривания полости буровой штангой - анкером 1, концевик 2 которого закреплен через винтовой штуцер 3 на вращающемся шпинделе бурильной машины(условно не показаны), начиная с устья шпура. При бурении шпура производится разрушение с образованием цилиндрический контур шпура 7. Выход буровой мелочи из шпура обеспечивается винтовой поверхностью 8 буровой штанги-анкера. Для обеспечения закрепления анкера в шпуре с его внутренней поверхностью, он выполнен полым с внутренней полостью 9, по которой через клапанное устройство из седловины 10 и шарового клапана 11,производится дозированная регулируемая подача,присоединением шланга насоса (условно не показаны) к винтовому штуцеру 3. Возврат клапана в седловину и его запорность обеспечивается пружиной 12 и ограничителем-компенсатором 13. Нагнетаемый химический реагент распространяется по полости шпура через верхние 14 и нижние 15 отверстия. После затвердевания химического состава на анкер навешивается опорная плита 17 и он закрепляется гайкой 18. Применение такого сталеполимерного анкера обеспечивает снижение продолжительности установки крепи на 30-35, и как следствие этого увеличение темпов проведения выработки на 20. ФОРМУЛА ИЗОБРЕТЕНИЯ Сталеполимерный анкер, включающий стальной стержень и химические ампулы с закрепляющим раствором, устанавливаемые в пробуренный шпур,отличающийся тем, что стальной анкерный стержень выполнен полым внутри, с буровой коронкой на торцевом конце для разрушения забоя шпура, при этом внутренняя полость оснащена шаровым клапанным устройством в начальной его части для дозированной подачи химического закрепляющего состава.
