Асфальтобетонная смесь (варианты)

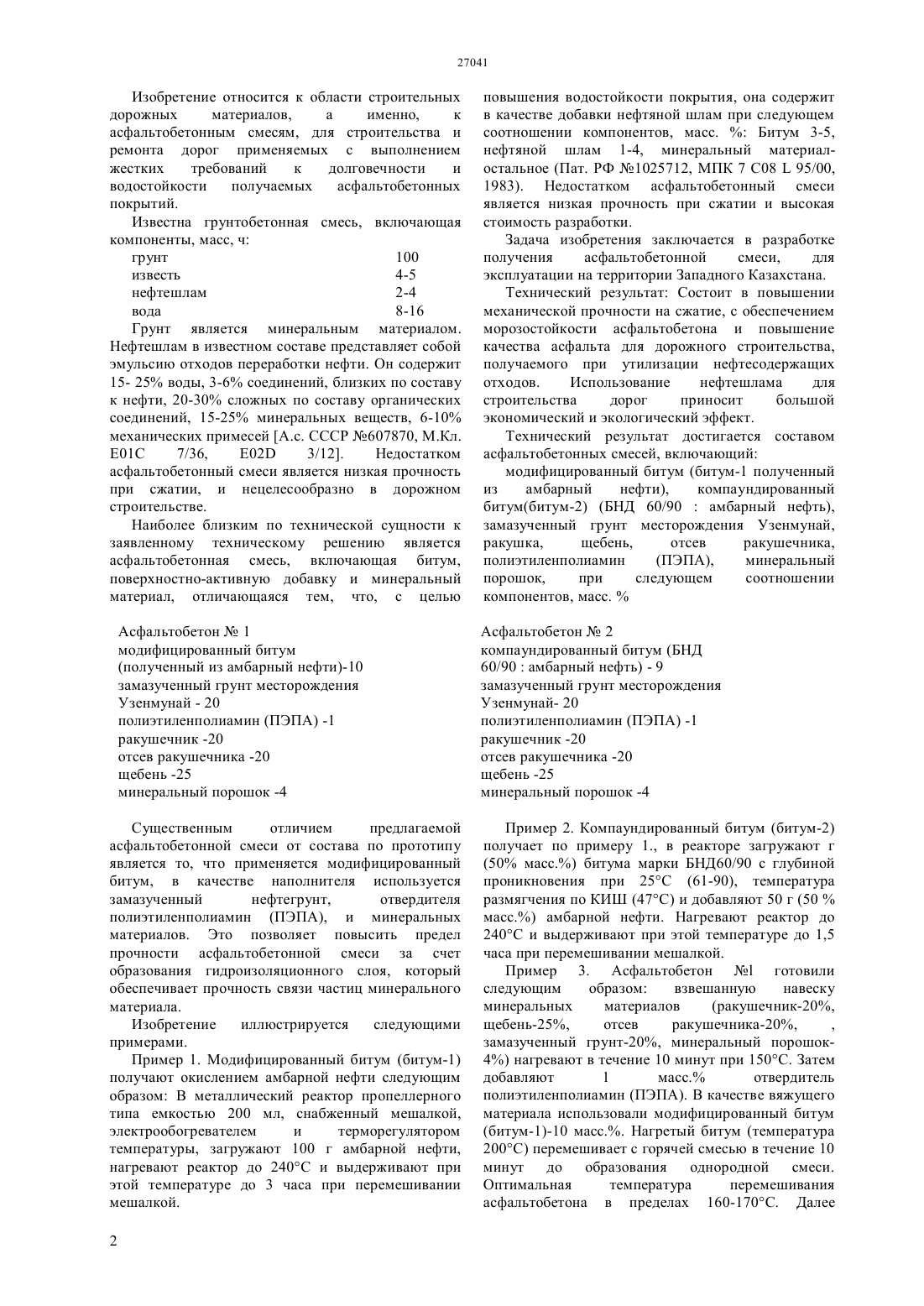

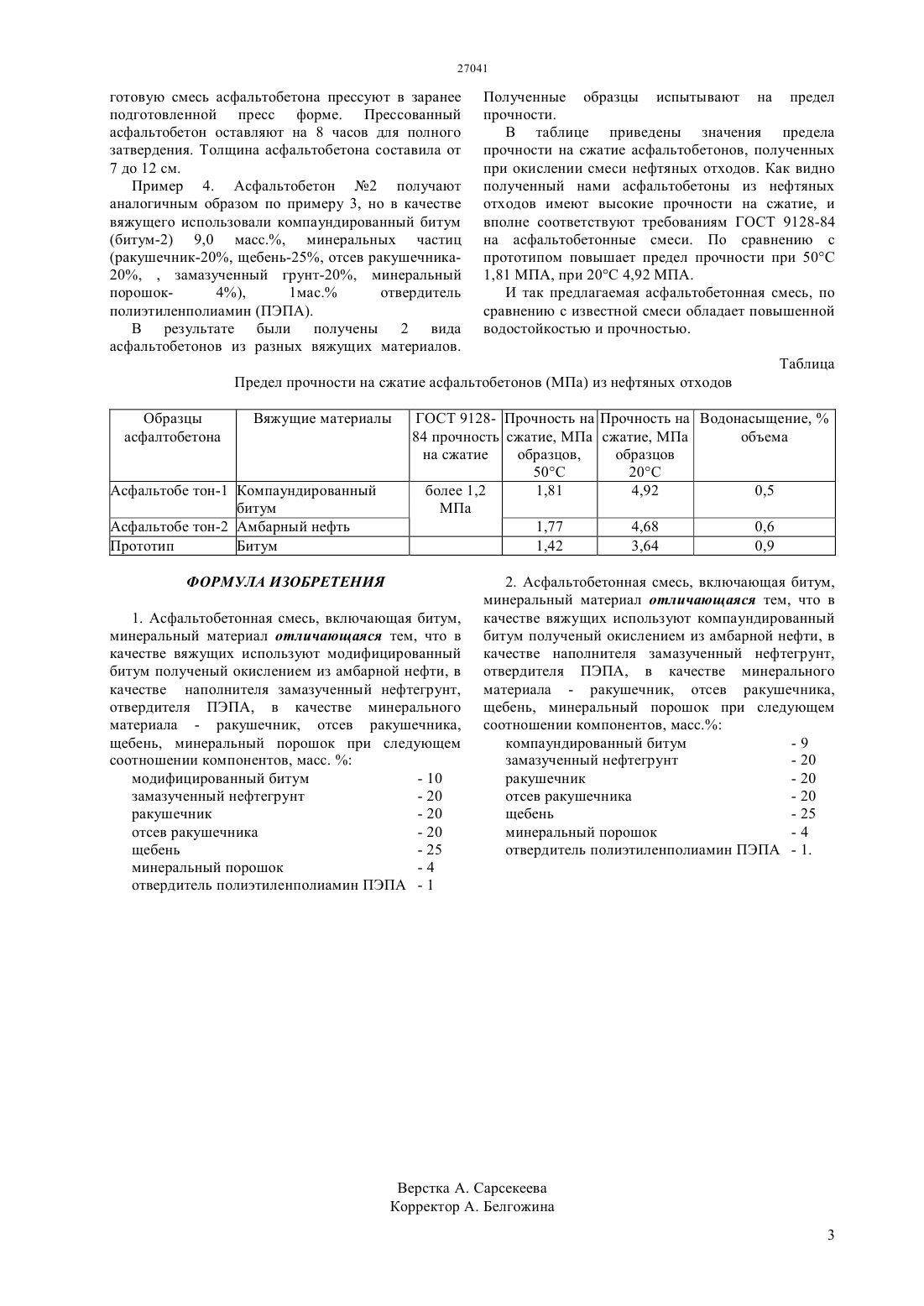

(51) 08 95/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ракушечник, отсев ракушечника отличающееся тем,что в качестве вяжущих используют компаундированный битум и модифицированный битум полученый окислением из амбарный нефти, в качестве наполнителя были взяты замазученный нефтегрунт и отсев ракушечника. Предела прочности на сжатие асфальтобетонов, полученных при окислении смеси нефтяных отходов имеют высокие прочности на сжатие и вполне соответствуют требованиям ГОСТ 9128-84 на асфальтобетонные смеси. Входящие в состав нефтешламов, замазученного грунта и битума смолы, асфальтены, тяжелые ароматические,парафиновые углеводороды,непредельные углеводороды окисляются на воздухе и твердеют,образуя хороший гидроизоляционный слой, и обеспечивают прочность связи частиц минерального материала.(72) Ергожин Едил Ергожаевич Бектенов Несипхан Абжапарович Джусипбеков Умирзак Жумасилович Садыков Канат Амиркулович Абдралиева Гулжан(73) Акционерное общество Институт химических наук им. А.Б. Бектурова(57) Изобретение относится к области строительных дорожных материалов,а именно,к асфальтобетонным смесям, для строительства и ремонта дорог применяемых с выполнением жестких требований к долговечности и водостойкости получаемых асфальтобетонных покрытий. Асфальтобетонная смесь,содержащая компаундированный битум, замазученный грунт, 27041 Изобретение относится к области строительных дорожных материалов,а именно,к асфальтобетонным смесям, для строительства и ремонта дорог применяемых с выполнением жестких требований к долговечности и водостойкости получаемых асфальтобетонных покрытий. Известна грунтобетонная смесь, включающая компоненты, масс, ч грунт 100 известь 4-5 нефтешлам 2-4 вода 8-16 Грунт является минеральным материалом. Нефтешлам в известном составе представляет собой эмульсию отходов переработки нефти. Он содержит 15- 25 воды, 3-6 соединений, близких по составу к нефти, 20-30 сложных по составу органических соединений, 15-25 минеральных веществ, 6-10 механических примесей А.с. СССР 607870, М.Кл. Е 01 С 7/36,Е 02 3/12. Недостатком асфальтобетонный смеси является низкая прочность при сжатии, и нецелесообразно в дорожном строительстве. Наиболее близким по технической сущности к заявленному техническому решению является асфальтобетонная смесь, включающая битум,поверхностно-активную добавку и минеральный материал, отличающаяся тем, что, с целью Асфальтобетон 1 модифицированный битум(полученный из амбарный нефти)-10 замазученный грунт месторождения Узенмунай - 20 полиэтиленполиамин (ПЭПА) -1 ракушечник -20 отсев ракушечника -20 щебень -25 минеральный порошок -4 Существенным отличием предлагаемой асфальтобетонной смеси от состава по прототипу является то, что применяется модифицированный битум, в качестве наполнителя используется замазученный нефтегрунт,отвердителя полиэтиленполиамин (ПЭПА), и минеральных материалов. Это позволяет повысить предел прочности асфальтобетонной смеси за счет образования гидроизоляционного слоя, который обеспечивает прочность связи частиц минерального материала. Изобретение иллюстрируется следующими примерами. Пример 1. Модифицированный битум (битум-1) получают окислением амбарной нефти следующим образом В металлический реактор пропеллерного типа емкостью 200 мл, снабженный мешалкой,электрообогревателем и терморегулятором температуры, загружают 100 г амбарной нефти,нагревают реактор до 240 С и выдерживают при этой температуре до 3 часа при перемешивании мешалкой. 2 повышения водостойкости покрытия, она содержит в качестве добавки нефтяной шлам при следующем соотношении компонентов, масс.Битум 3-5,нефтяной шлам 1-4, минеральный материалостальное (Пат. РФ 1025712, МПК 7 С 0895/00,1983). Недостатком асфальтобетонный смеси является низкая прочность при сжатии и высокая стоимость разработки. Задача изобретения заключается в разработке получения асфальтобетонной смеси,для эксплуатации на территории Западного Казахстана. Технический результат Состоит в повышении механической прочности на сжатие, с обеспечением морозостойкости асфальтобетона и повышение качества асфальта для дорожного строительства,получаемого при утилизации нефтесодержащих отходов. Использование нефтешлама для строительства дорог приносит большой экономический и экологический эффект. Технический результат достигается составом асфальтобетонных смесей, включающий модифицированный битум (битум-1 полученный из амбарный нефти),компаундированный битум(битум-2) (БНД 60/90 амбарный нефть),замазученный грунт месторождения Узенмунай,ракушка,щебень,отсев ракушечника,полиэтиленполиамин(ПЭПА),минеральный порошок,при следующем соотношении компонентов, масс.Асфальтобетон 2 компаундированный битум (БНД 60/90 амбарный нефть) - 9 замазученный грунт месторождения Узенмунай- 20 полиэтиленполиамин (ПЭПА) -1 ракушечник -20 отсев ракушечника -20 щебень -25 минеральный порошок -4 Пример 2. Компаундированный битум (битум-2) получает по примеру 1., в реакторе загружают г(50 масс.) битума марки БНД 60/90 с глубиной проникновения при 25 С (61-90), температура размягчения по КИШ (47 С) и добавляют 50 г (50 масс.) амбарной нефти. Нагревают реактор до 240 С и выдерживают при этой температуре до 1,5 часа при перемешивании мешалкой. Пример 3. Асфальтобетонготовили следующим образом взвешанную навеску минеральных материалов(ракушечник-20,щебень-25,отсев ракушечника-20 замазученный грунт-20, минеральный порошок 4) нагревают в течение 10 минут при 150 С. Затем добавляют 1 масс. отвердитель полиэтиленполиамин (ПЭПА). В качестве вяжущего материала использовали модифицированный битум(битум-1)-10 масс Нагретый битум (температура 200 С) перемешивает с горячей смесью в течение 10 минут до образования однородной смеси. Оптимальная температура перемешивания асфальтобетона в пределах 160-170 С. Далее готовую смесь асфальтобетона прессуют в заранее подготовленной пресс форме. Прессованный асфальтобетон оставляют на 8 часов для полного затвердения. Толщина асфальтобетона составила от 7 до 12 см. Пример 4. Асфальтобетон 2 получают аналогичным образом по примеру 3, но в качестве вяжущего использовали компаундированный битум(ракушечник-20, щебень-25, отсев ракушечника 20, , замазученный грунт-20, минеральный порошок 4),1 мас. отвердитель полиэтиленполиамин (ПЭПА). В результате были получены 2 вида асфальтобетонов из разных вяжущих материалов. Полученные образцы испытывают на предел прочности. В таблице приведены значения предела прочности на сжатие асфальтобетонов, полученных при окислении смеси нефтяных отходов. Как видно полученный нами асфальтобетоны из нефтяных отходов имеют высокие прочности на сжатие, и вполне соответствуют требованиям ГОСТ 9128-84 на асфальтобетонные смеси. По сравнению с прототипом повышает предел прочности при 50 С 1,81 МПА, при 20 С 4,92 МПА. И так предлагаемая асфальтобетонная смесь, по сравнению с известной смеси обладает повышенной водостойкостью и прочностью. Таблица Предел прочности на сжатие асфальтобетонов (МПа) из нефтяных отходов Образцы асфалтобетона Асфальтобе тон-1 Компаундированный битум Асфальтобе тон-2 Амбарный нефть Прототип Битум ГОСТ 9128- Прочность на Прочность на Водонасыщение,84 прочность сжатие, МПа сжатие, МПа объема на сжатие образцов,образцов 50 С 20 С более 1,2 1,81 4,92 0,5 МПа 1,77 4,68 0,6 1,42 3,64 0,9 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Асфальтобетонная смесь, включающая битум,минеральный материал отличающаяся тем, что в качестве вяжущих используют модифицированный битум полученый окислением из амбарной нефти, в качестве наполнителя замазученный нефтегрунт,отвердителя ПЭПА, в качестве минерального материала - ракушечник, отсев ракушечника,щебень, минеральный порошок при следующем соотношении компонентов, масс.модифицированный битум-4 отвердитель полиэтиленполиамин ПЭПА - 1 2. Асфальтобетонная смесь, включающая битум,минеральный материал отличающаяся тем, что в качестве вяжущих используют компаундированный битум полученый окислением из амбарной нефти, в качестве наполнителя замазученный нефтегрунт,отвердителя ПЭПА, в качестве минерального материала - ракушечник, отсев ракушечника,щебень, минеральный порошок при следующем соотношении компонентов, масс. компаундированный битум-4 отвердитель полиэтиленполиамин ПЭПА - 1.
