Асфальтобетонная смесь

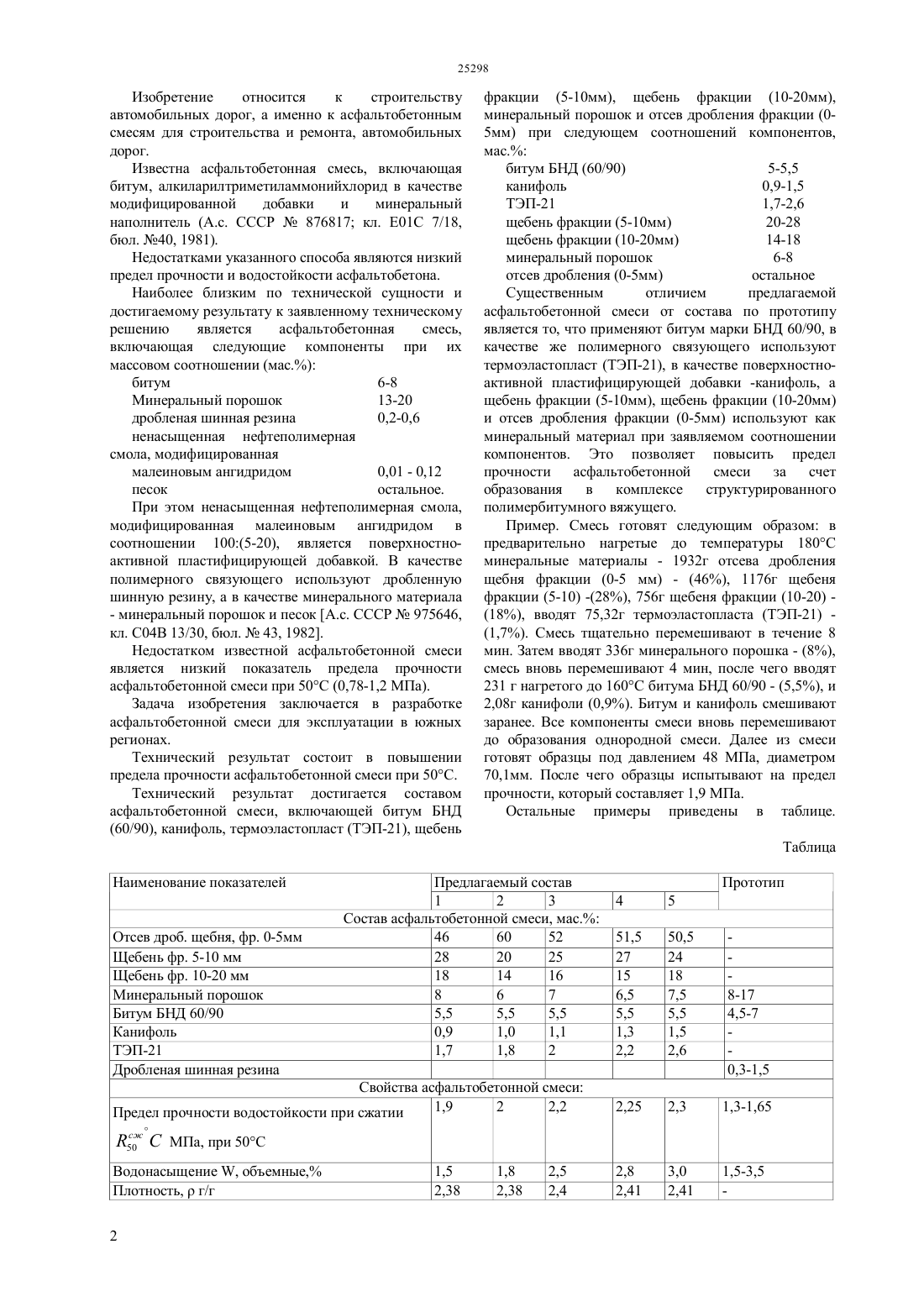

(51) 08 95/00 (2010.01) 04 26/26 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству автомобильных дорог,а именно к асфальтобетонным смесям для строительства и ремонта, автомобильных дорог. В результате использовании асфальтобетонной смеси,включающей битум БНД 60/90, канифоль,термоэластопласт (ТЭП-21), щебень фракции (510 мм), щебень фракции (10-20 мм), минеральный порошок и отсев дробления фракции (0-5 мм) при заявленном массовом соотношении компонентов ж(72) Ергожин Едил Ергожаевич Чалов Тулеген Каменович Бектенов Несипхан Абжапарович Даулеткулова Нургуль Тасболатовна Хакимболатова Камила Хакимболатовна(73) Акционерное общество Институт химических наук им. А.Б. Бектурова Изобретение относится к строительству автомобильных дорог, а именно к асфальтобетонным смесям для строительства и ремонта, автомобильных дорог. Известна асфальтобетонная смесь, включающая битум, алкиларилтриметиламмонийхлорид в качестве модифицированной добавки и минеральный наполнитель (А.с. СССР 876817 кл. Е 01 С 7/18,бюл. 40, 1981). Недостатками указанного способа являются низкий предел прочности и водостойкости асфальтобетона. Наиболее близким по технической сущности и достигаемому результату к заявленному техническому решению является асфальтобетонная смесь,включающая следующие компоненты при их массовом соотношении (мас.) битум 6-8 Минеральный порошок 13-20 дробленая шинная резина 0,2-0,6 ненасыщенная нефтеполимерная смола, модифицированная малеиновым ангидридом 0,01 - 0,12 песок остальное. При этом ненасыщенная нефтеполимерная смола,модифицированная малеиновым ангидридом в соотношении 100(5-20), является поверхностноактивной пластифицирующей добавкой. В качестве полимерного связующего используют дробленную шинную резину, а в качестве минерального материала- минеральный порошок и песок А.с. СССР 975646,кл. С 04 В 13/30, бюл.43, 1982. Недостатком известной асфальтобетонной смеси является низкий показатель предела прочности асфальтобетонной смеси при 50 С (0,78-1,2 МПа). Задача изобретения заключается в разработке асфальтобетонной смеси для эксплуатации в южных регионах. Технический результат состоит в повышении предела прочности асфальтобетонной смеси при 50 С. Технический результат достигается составом асфальтобетонной смеси, включающей битум БНД фракции (5-10 мм), щебень фракции (10-20 мм),минеральный порошок и отсев дробления фракции (05 мм) при следующем соотношений компонентов,мас. битум БНД (60/90) 5-5,5 канифоль 0,9-1,5 ТЭП-21 1,7-2,6 щебень фракции (5-10 мм) 20-28 щебень фракции (10-20 мм) 14-18 минеральный порошок 6-8 отсев дробления (0-5 мм) остальное Существенным отличием предлагаемой асфальтобетонной смеси от состава по прототипу является то, что применяют битум марки БНД 60/90, в качестве же полимерного связующего используют термоэластопласт (ТЭП-21), в качестве поверхностноактивной пластифицирующей добавки -канифоль, а щебень фракции (5-10 мм), щебень фракции (10-20 мм) и отсев дробления фракции (0-5 мм) используют как минеральный материал при заявляемом соотношении компонентов. Это позволяет повысить предел прочности асфальтобетонной смеси за счет образования в комплексе структурированного полимербитумного вяжущего. Пример. Смесь готовят следующим образом в предварительно нагретые до температуры 180 С минеральные материалы - 1932 г отсева дробления щебня фракции (0-5 мм) - (46), 1176 г щебеня фракции (5-10) -(28), 756 г щебеня фракции (10-20) (18), вводят 75,32 г термоэластопласта (ТЭП-21) (1,7). Смесь тщательно перемешивают в течение 8 мин. Затем вводят 336 г минерального порошка - (8),смесь вновь перемешивают 4 мин, после чего вводят 231 г нагретого до 160 С битума БНД 60/90 - (5,5), и 2,08 г канифоли (0,9). Битум и канифоль смешивают заранее. Все компоненты смеси вновь перемешивают до образования однородной смеси. Далее из смеси готовят образцы под давлением 48 МПа, диаметром 70,1 мм. После чего образцы испытывают на предел прочности, который составляет 1,9 МПа. Остальные примеры приведены в таблице. Таблица Отсев дроб. щебня, фр. 0-5 мм Щебень фр. 5-10 мм Щебень фр. 10-20 мм Минеральный порошок Битум БНД 60/90 Канифоль ТЭП-21 Дробленая шинная резина Свойства асфальтобетонной смеси 1,9 2 2,2 Предел прочности водостойкости при сжатии Как видно из таблицы предлагаемая асфальтобетонная смесь,по сравнению с прототипом повышает предел прочности асфальтобетона при 50 С до 1,9-2,3 МПа. При этом использование данного изобретения для строительства дорожных покрытий позволяет увеличить срок их эксплуатации без дополнительных затрат. ФОРМУЛА ИЗОБРЕТЕНИЯ Асфальтобетонная смесь, включающая битум,полимерное связующее,пластифицирующую добавку и минеральный материал - минеральный порошок, отличающаяся тем, что используют битум марки БНД 60/90, в качестве полимерного связующего применяют термоэластопласт ТЭП-21,пластифицирующей добавки - канифоль, и дополнительно вводят, в качестве минерального материала, щебень фракции 5-10 мм, щебень фракции 10-20 мм, отсев дробления щебня фракции 0-5 мм, при следующем соотношении компонентов,мас. битум БНД 60/90 05.05.05 канифоль 0,9- 1,5 термоэластопласт ТЭП-21 1,7-2,6 щебень фракции 5-10 мм 20-28 щебень фракции 10-20 мм 14-18 минеральный порошок 06.08.12 отсев дробления 0-5 мм
