Рабочее оборудование англедозера

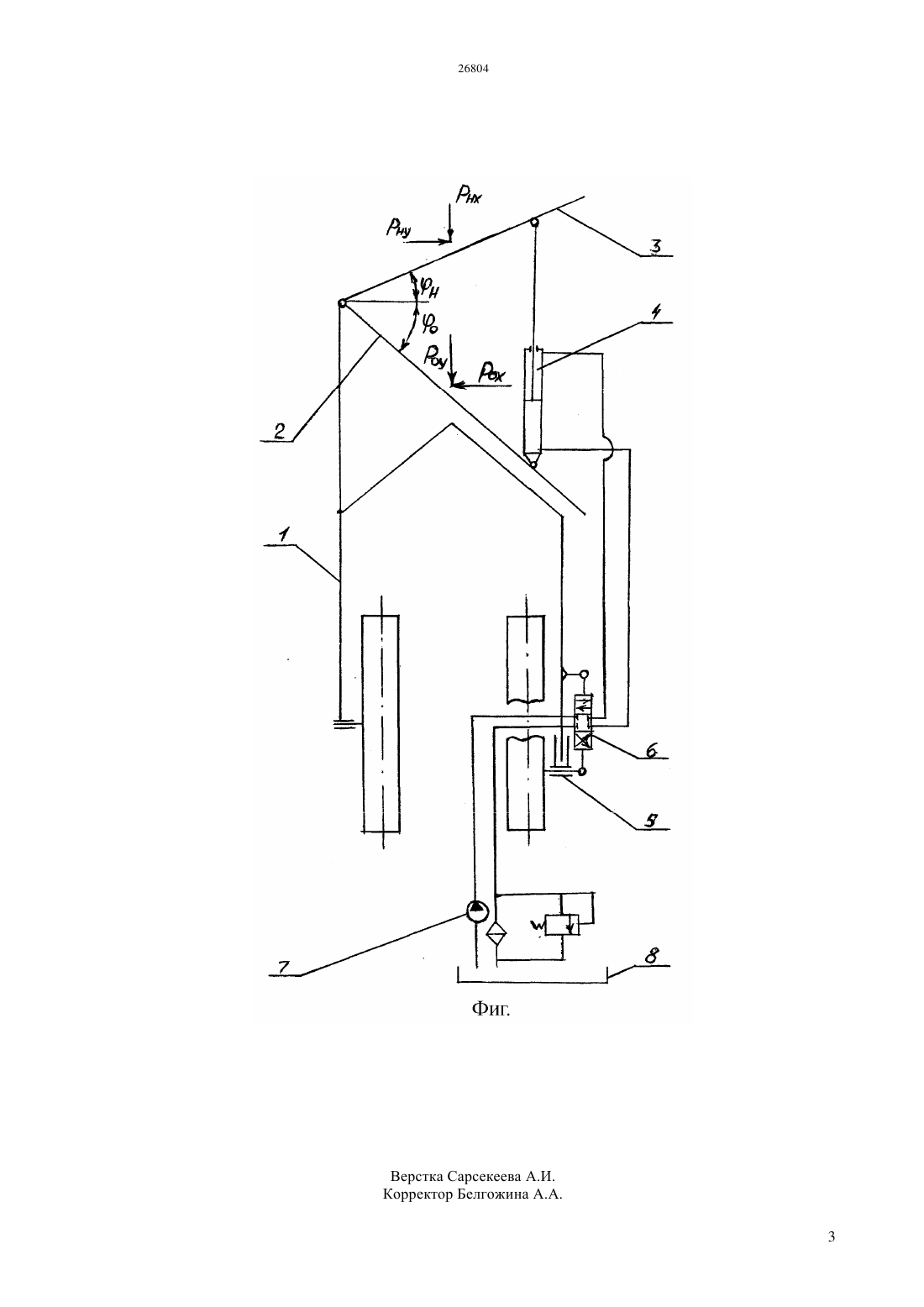

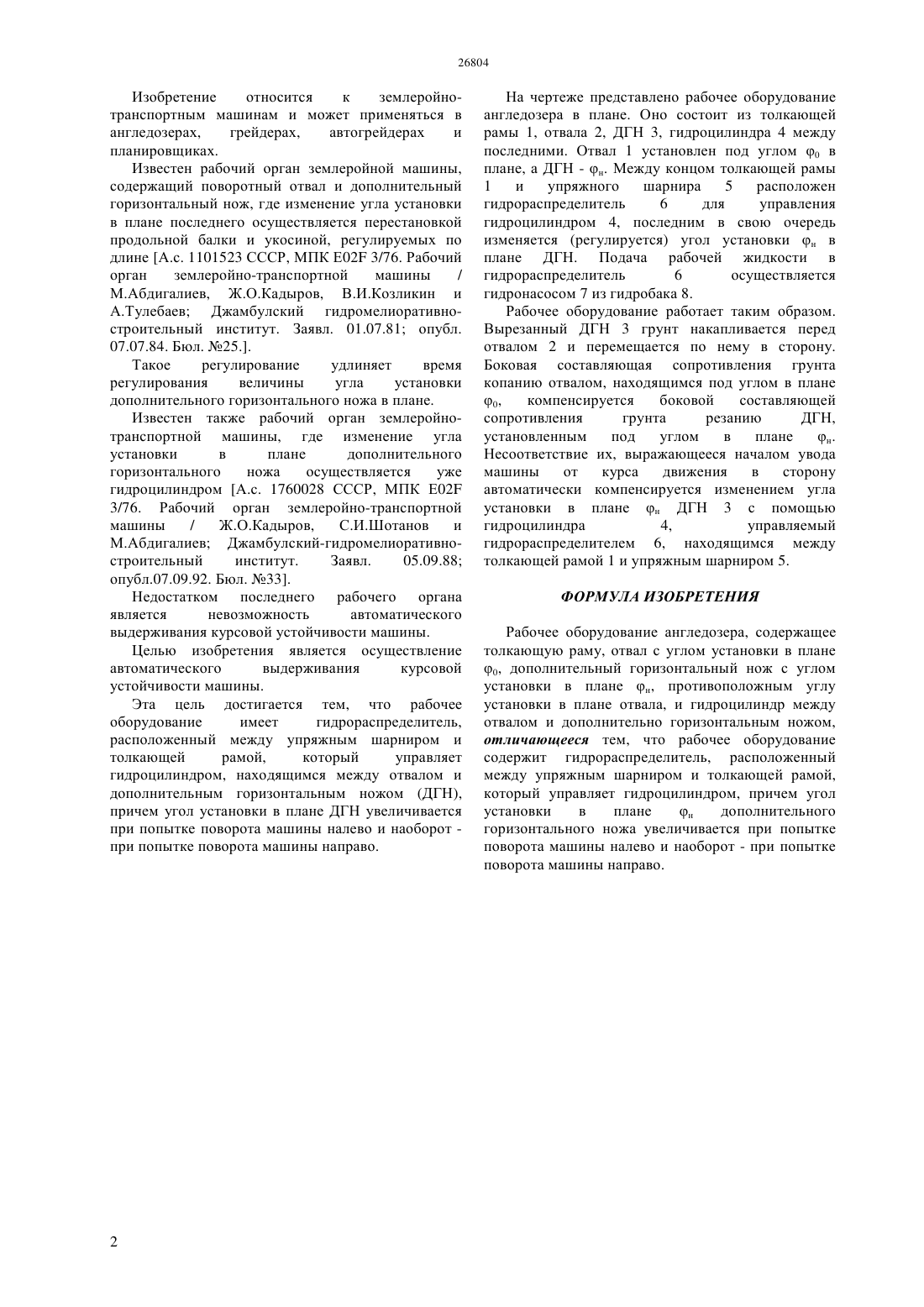

(51) 02 3/76 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Рабочее оборудование англедозера служит для автоматического выдерживания курсовой устойчивости машины. Рабочее оборудование состоит из толкающей рамы,отвала и дополнительного горизонтального ножа (ДГН) и гидроцилиндра между последними. Для управления этим гидроцилиндром имеется гидрораспределитель,расположенный между упряжным шарниром и толкающей рамой. Угол установки ДГН в плане увеличивается при попытке поворота машины налево и наоборот - при попытке поворота машины направо.(72) Мырзашев Сагатбек Алиева Айжан Сериковна Абдигалиев Мухтарбек(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан Изобретение относится к землеройнотранспортным машинам и может применяться в англедозерах,грейдерах,автогрейдерах и планировщиках. Известен рабочий орган землеройной машины,содержащий поворотный отвал и дополнительный горизонтальный нож, где изменение угла установки в плане последнего осуществляется перестановкой продольной балки и укосиной, регулируемых по длине А.с. 1101523 СССР, МПК Е 02 3/76. Рабочий орган землеройно-транспортной машины/ М.Абдигалиев, Ж.О.Кадыров, В.И.Козликин и А.Тулебаев Джамбулский гидромелиоративностроительный институт. Заявл. 01.07.81 опубл. 07.07.84. Бюл. 25 Такое регулирование удлиняет время регулирования величины угла установки дополнительного горизонтального ножа в плане. Известен также рабочий орган землеройнотранспортной машины, где изменение угла установки в плане дополнительного горизонтального ножа осуществляется уже гидроцилиндром А.с. 1760028 СССР, МПК Е 02 3/76. Рабочий орган землеройно-транспортной машины/ Ж.О.Кадыров,С.И.Шотанов и М.Абдигалиев Джамбулский-гидромелиоративностроительный институт. Заявл. 05.09.88 опубл.07.09.92. Бюл. 33. Недостатком последнего рабочего органа является невозможность автоматического выдерживания курсовой устойчивости машины. Целью изобретения является осуществление автоматического выдерживания курсовой устойчивости машины. Эта цель достигается тем, что рабочее оборудование имеет гидрораспределитель,расположенный между упряжным шарниром и толкающей рамой,который управляет гидроцилиндром, находящимся между отвалом и дополнительным горизонтальным ножом (ДГН),причем угол установки в плане ДГН увеличивается при попытке поворота машины налево и наоборот при попытке поворота машины направо. На чертеже представлено рабочее оборудование англедозера в плане. Оно состоит из толкающей рамы 1, отвала 2, ДГН 3, гидроцилиндра 4 между последними. Отвал 1 установлен под углом 0 в плане, а ДГН - н. Между концом толкающей рамы 1 и упряжного шарнира 5 расположен гидрораспределитель 6 для управления гидроцилиндром 4, последним в свою очередь изменяется (регулируется) угол установки н в плане ДГН. Подача рабочей жидкости в гидрораспределитель 6 осуществляется гидронасосом 7 из гидробака 8. Рабочее оборудование работает таким образом. Вырезанный ДГН 3 грунт накапливается перед отвалом 2 и перемещается по нему в сторону. Боковая составляющая сопротивления грунта копанию отвалом, находящимся под углом в плане 0,компенсируется боковой составляющей сопротивления грунта резанию ДГН,установленным под углом в плане н. Несоответствие их, выражающееся началом увода машины от курса движения в сторону автоматически компенсируется изменением угла установки в плане н ДГН 3 с помощью гидроцилиндра 4,управляемый гидрораспределителем 6, находящимся между толкающей рамой 1 и упряжным шарниром 5. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочее оборудование англедозера, содержащее толкающую раму, отвал с углом установки в плане 0, дополнительный горизонтальный нож с углом установки в плане н, противоположным углу установки в плане отвала, и гидроцилиндр между отвалом и дополнительно горизонтальным ножом,отличающееся тем, что рабочее оборудование содержит гидрораспределитель, расположенный между упряжным шарниром и толкающей рамой,который управляет гидроцилиндром, причем угол установки в плане н дополнительного горизонтального ножа увеличивается при попытке поворота машины налево и наоборот - при попытке поворота машины направо.
