Дюкер

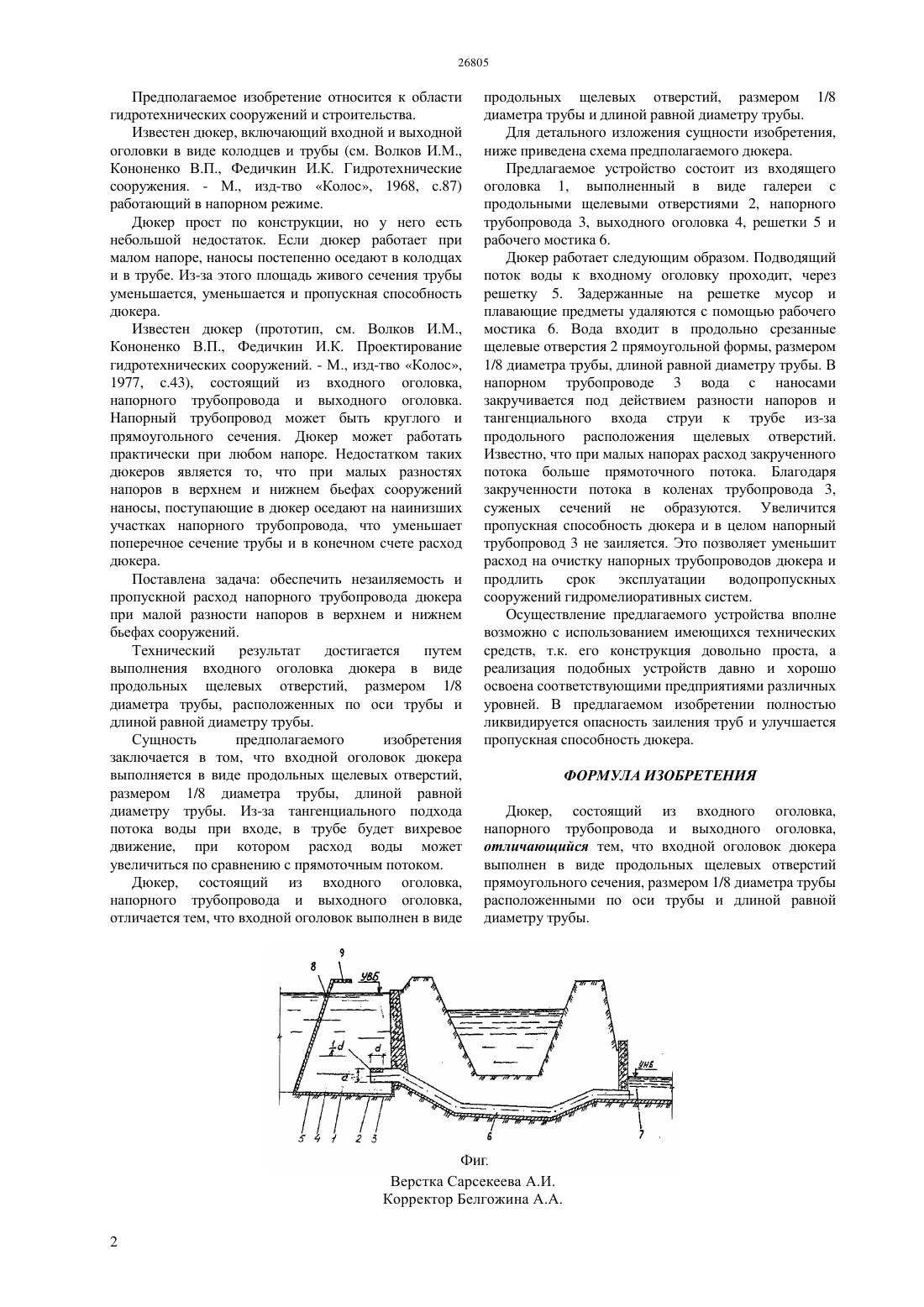

(51) 03 5/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка,отличается тем, что входной оголовок дюкера выполни в виде продольных щелевых отверстий прямоугольного сечения, размером 1/8 диаметра трубы расположенными по оси трубы и длиной равной диаметру трубы, за счет тангенциального поступления воды закручивается основной поток, и по всей длине напорного трубопровода осаждение наносов не происходит. Это позволяет уменьшить расход на очистку напорных трубопроводов дюкера и продлить срок эксплуатации водопропускных сооружений гидромелиоративных систем. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольна проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней. Дюкер, благодаря своей простоте и практичности, найдет широкое применение на производстве.(72) Сенников Михаил Николаевич Абдураманов Абдуманап Джолдасов Сапарбек Куракбаевич Сарыбасова Гульмира Азимбаевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области гидротехнических сооружений и строительства, и может быть использовано для предотвращения осаждения наносов в трубопроводах и повышения их транспортирующей способности. Предполагаемое изобретение относится к области гидротехнических сооружений и строительства. Известен дюкер, включающий входной и выходной оголовки в виде колодцев и трубы (см. Волков И.М.,Кононенко В.П., Федичкин И.К. Гидротехнические сооружения. - М., изд-тво Колос, 1968, с.87) работающий в напорном режиме. Дюкер прост по конструкции, но у него есть небольшой недостаток. Если дюкер работает при малом напоре, наносы постепенно оседают в колодцах и в трубе. Из-за этого площадь живого сечения трубы уменьшается, уменьшается и пропускная способность дюкера. Известен дюкер (прототип, см. Волков И.М.,Кононенко В.П., Федичкин И.К. Проектирование гидротехнических сооружений. - М., изд-тво Колос,1977, с.43), состоящий из входного оголовка,напорного трубопровода и выходного оголовка. Напорный трубопровод может быть круглого и прямоугольного сечения. Дюкер может работать практически при любом напоре. Недостатком таких дюкеров является то, что при малых разностях напоров в верхнем и нижнем бьефах сооружений наносы, поступающие в дюкер оседают на наинизших участках напорного трубопровода, что уменьшает поперечное сечение трубы и в конечном счете расход дюкера. Поставлена задача обеспечить незаиляемость и пропускной расход напорного трубопровода дюкера при малой разности напоров в верхнем и нижнем бьефах сооружений. Технический результат достигается путем выполнения входного оголовка дюкера в виде продольных щелевых отверстий, размером 1/8 диаметра трубы, расположенных по оси трубы и длиной равной диаметру трубы. Сущность предполагаемого изобретения заключается в том, что входной оголовок дюкера выполняется в виде продольных щелевых отверстий,размером 1/8 диаметра трубы, длиной равной диаметру трубы. Из-за тангенциального подхода потока воды при входе, в трубе будет вихревое движение, при котором расход воды может увеличиться по сравнению с прямоточным потоком. Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка,отличается тем, что входной оголовок выполнен в виде продольных щелевых отверстий, размером 1/8 диаметра трубы и длиной равной диаметру трубы. Для детального изложения сущности изобретения,ниже приведена схема предполагаемого дюкера. Предлагаемое устройство состоит из входящего оголовка 1, выполненный в виде галереи с продольными щелевыми отверстиями 2, напорного трубопровода 3, выходного оголовка 4, решетки 5 и рабочего мостика 6. Дюкер работает следующим образом. Подводящий поток воды к входному оголовку проходит, через решетку 5. Задержанные на решетке мусор и плавающие предметы удаляются с помощью рабочего мостика 6. Вода входит в продольно срезанные щелевые отверстия 2 прямоугольной формы, размером 1/8 диаметра трубы, длиной равной диаметру трубы. В напорном трубопроводе 3 вода с наносами закручивается под действием разности напоров и тангенциального входа струи к трубе из-за продольного расположения щелевых отверстий. Известно, что при малых напорах расход закрученного потока больше прямоточного потока. Благодаря закрученности потока в коленах трубопровода 3,суженых сечений не образуются. Увеличится пропускная способность дюкера и в целом напорный трубопровод 3 не заиляется. Это позволяет уменьшит расход на очистку напорных трубопроводов дюкера и продлить срок эксплуатации водопропускных сооружений гидромелиоративных систем. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста, а реализация подобных устройств давно и хорошо освоена соответствующими предприятиями различных уровней. В предлагаемом изобретении полностью ликвидируется опасность заиления труб и улучшается пропускная способность дюкера. ФОРМУЛА ИЗОБРЕТЕНИЯ Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка,отличающийся тем, что входной оголовок дюкера выполнен в виде продольных щелевых отверстий прямоугольного сечения, размером 1/8 диаметра трубы расположенными по оси трубы и длиной равной диаметру трубы.
