Сифон

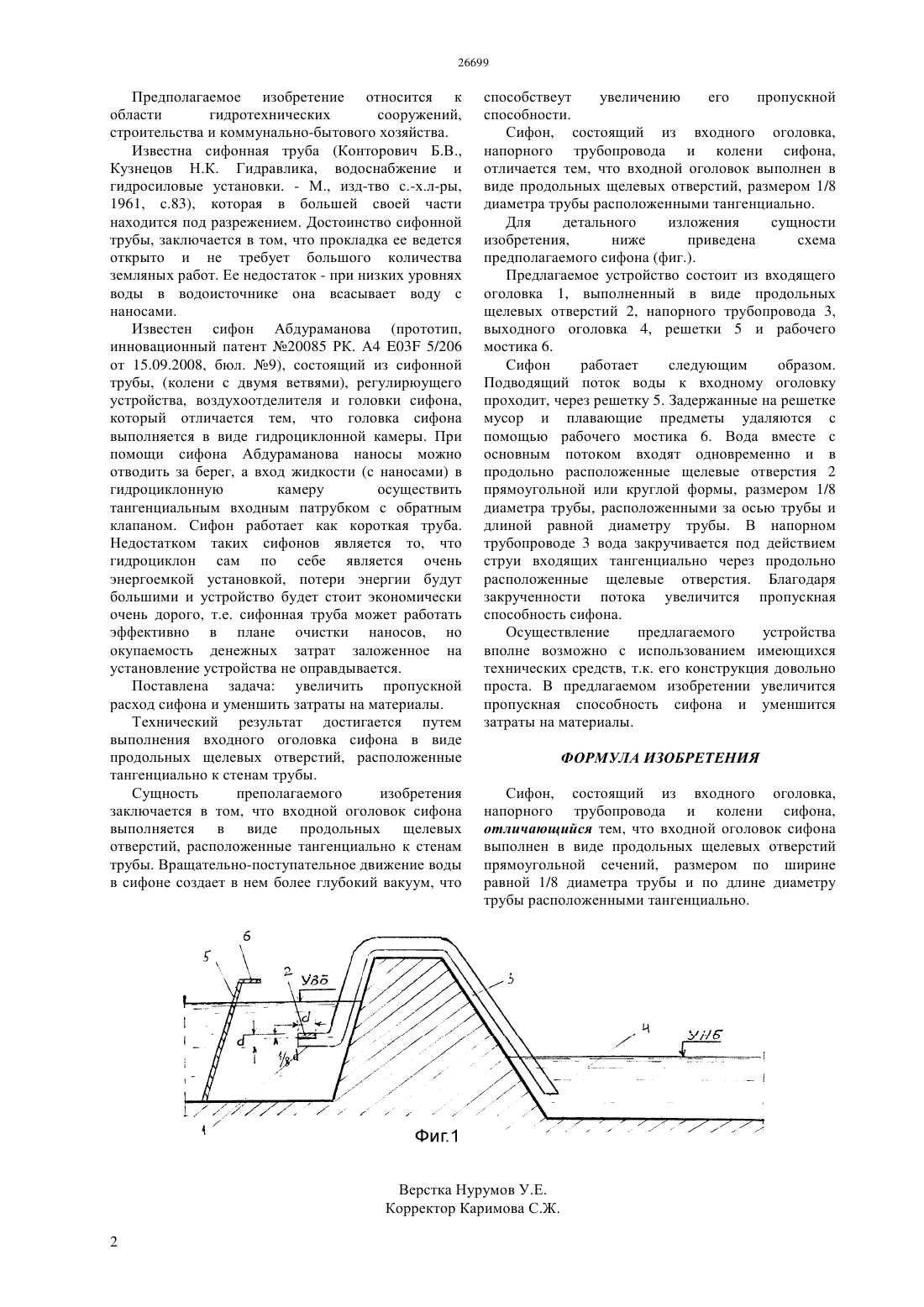

(51) 03 5/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ равной 1/8 диаметра и по длине равной трубы расположенными тангенциально. Поток воды в верхнем бьефе под естественным напором входит в продольно расположенные щелевые отверстия прямоугольной или круглой формы,размером 1/8 диаметра трубы,расположенными за осью трубы и длиной равной диаметру трубы сифона. В напорном трубопроводе вода закручивается под действием струи входящих тангенциально через продольно расположенные щелевые отверстия. Благодаря закрученности потока пропускная способность сифона намного увеличится. Продольно расположенные щелевые отверствия, намного экономичные в материальном плане и просты в изготовлении, чем гидроциклонная камера в головке сифона. Изготовление конструкции предлагаемого сифона не представляет трудности, поэтому на практике найдет широкое применение.(72) Абдураманов Абдуманап Джолдасов Сапарбек Куракбаевич Турекулов Азизберды Игенбердиевич Сарыбасова Гульмира Азимбаевна(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области гидротехнических сооружений,строительства и коммунально-бытового хозяйства. Сифон, состоящий из входного оголовка,напорного трубопровода и колени сифона,отличается тем, что входной оголовок сифона выполнен в виде продольных щелевых отверстий прямоугольного сечений, размером по ширине Предполагаемое изобретение относится к области гидротехнических сооружений,строительства и коммунально-бытового хозяйства. Известна сифонная труба (Конторович Б.В.,Кузнецов Н.К. Гидравлика, водоснабжение и гидросиловые установки. - М., изд-тво с.-х.л-ры,1961, с.83), которая в большей своей части находится под разрежением. Достоинство сифонной трубы, заключается в том, что прокладка ее ведется открыто и не требует большого количества земляных работ. Ее недостаток - при низких уровнях воды в водоисточнике она всасывает воду с наносами. Известен сифон Абдураманова (прототип,инновационный патент 20085 РК. А 4 03 5/206 от 15.09.2008, бюл. 9), состоящий из сифонной трубы, (колени с двумя ветвями), регулирюущего устройства, воздухоотделителя и головки сифона,который отличается тем, что головка сифона выполняется в виде гидроциклонной камеры. При помощи сифона Абдураманова наносы можно отводить за берег, а вход жидкости (с наносами) в гидроциклонную камеру осуществить тангенциальным входным патрубком с обратным клапаном. Сифон работает как короткая труба. Недостатком таких сифонов является то, что гидроциклон сам по себе является очень энергоемкой установкой, потери энергии будут большими и устройство будет стоит экономически очень дорого, т.е. сифонная труба может работать эффективно в плане очистки наносов, но окупаемость денежных затрат заложенное на установление устройства не оправдывается. Поставлена задача увеличить пропускной расход сифона и уменшить затраты на материалы. Технический результат достигается путем выполнения входного оголовка сифона в виде продольных щелевых отверстий, расположенные тангенциально к стенам трубы. Сущность преполагаемого изобретения заключается в том, что входной оголовок сифона выполняется в виде продольных щелевых отверстий, расположенные тангенциально к стенам трубы. Вращательно-поступательное движение воды в сифоне создает в нем более глубокий вакуум, что способствеут увеличению его пропускной способности. Сифон, состоящий из входного оголовка,напорного трубопровода и колени сифона,отличается тем, что входной оголовок выполнен в виде продольных щелевых отверстий, размером 1/8 диаметра трубы расположенными тангенциально. Для детального изложения сущности изобретения,ниже приведена схема предполагаемого сифона (фиг.). Предлагаемое устройство состоит из входящего оголовка 1, выполненный в виде продольных щелевых отверстий 2, напорного трубопровода 3,выходного оголовка 4, решетки 5 и рабочего мостика 6. Сифон работает следующим образом. Подводящий поток воды к входному оголовку проходит, через решетку 5. Задержанные на решетке мусор и плавающие предметы удаляются с помощью рабочего мостика 6. Вода вместе с основным потоком входят одновременно и в продольно расположенные щелевые отверстия 2 прямоугольной или круглой формы, размером 1/8 диаметра трубы, расположенными за осью трубы и длиной равной диаметру трубы. В напорном трубопроводе 3 вода закручивается под действием струи входящих тангенциально через продольно расположенные щелевые отверстия. Благодаря закрученности потока увеличится пропускная способность сифона. Осуществление предлагаемого устройства вполне возможно с использованием имеющихся технических средств, т.к. его конструкция довольно проста. В предлагаемом изобретении увеличится пропускная способность сифона и уменшится затраты на материалы. ФОРМУЛА ИЗОБРЕТЕНИЯ Сифон, состоящий из входного оголовка,напорного трубопровода и колени сифона,отличающийся тем, что входной оголовок сифона выполнен в виде продольных щелевых отверстий прямоугольной сечений, размером по ширине равной 1/8 диаметра трубы и по длине диаметру трубы расположенными тангенциально.
