Дюкер

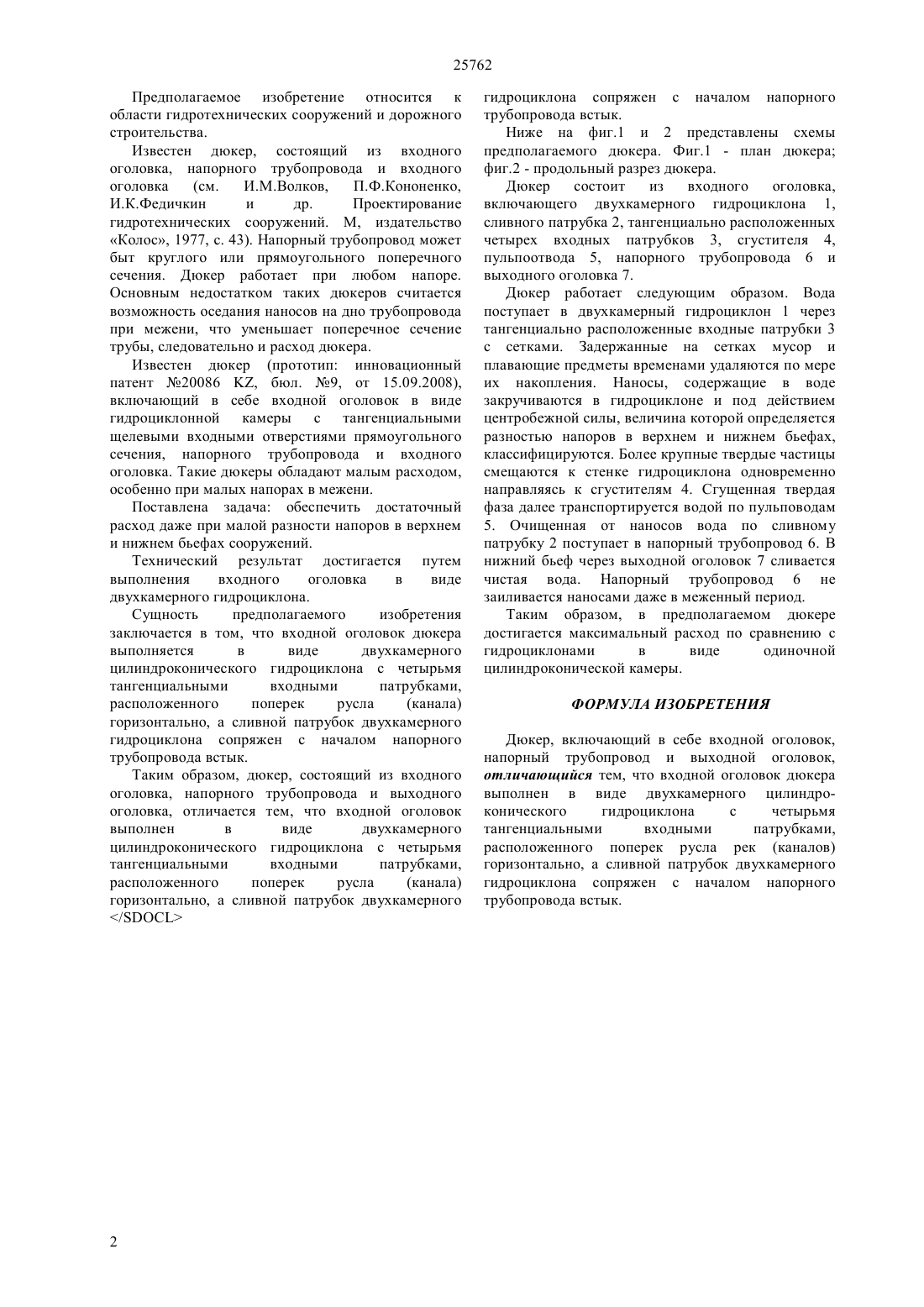

(51) 03 5/20 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка,отличающийся тем, что входной оголовок дюкера выполнен в виде двухкамерного цилиндроконического гидроциклона с четырьмя тангенциальными входными патрубками,расположенного поперек русла рек (каналов) горизонтально, а сливной патрубок двухкамерного гидроциклона сопряжен с началом напорного трубопровода встык. Дюкер по своей конструкций очень простой и может быть изготовлен в любой мехмастерской. Дюкер нашли широкое внедрение в инженерной практике.(72) Абдураманов Абдуманап Абдураманович Асканбек Асхат Асканбекулы(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Инновационный патент РК 20886, 2008(57) Предполагаемое изобретение относится к области гидротехнических сооружений и дорожного строительства. 25762 Предполагаемое изобретение относится к области гидротехнических сооружений и дорожного строительства. Известен дюкер, состоящий из входного оголовка, напорного трубопровода и входного оголовка(см. И.М.Волков,П.Ф.Кононенко,И.К.Федичкин и др. Проектирование гидротехнических сооружений. М, издательство Колос, 1977, с. 43). Напорный трубопровод может быт круглого или прямоугольного поперечного сечения. Дюкер работает при любом напоре. Основным недостатком таких дюкеров считается возможность оседания наносов на дно трубопровода при межени, что уменьшает поперечное сечение трубы, следовательно и расход дюкера. Известен дюкер (прототип инновационный патент 20086 , бюл. 9, от 15.09.2008),включающий в себе входной оголовок в виде гидроциклонной камеры с тангенциальными щелевыми входными отверстиями прямоугольного сечения, напорного трубопровода и входного оголовка. Такие дюкеры обладают малым расходом,особенно при малых напорах в межени. Поставлена задача обеспечить достаточный расход даже при малой разности напоров в верхнем и нижнем бьефах сооружений. Технический результат достигается путем выполнения входного оголовка в виде двухкамерного гидроциклона. Сущность предполагаемого изобретения заключается в том, что входной оголовок дюкера выполняется в виде двухкамерного цилиндроконического гидроциклона с четырьмя тангенциальными входными патрубками,расположенного поперек русла(канала) горизонтально, а сливной патрубок двухкамерного гидроциклона сопряжен с началом напорного трубопровода встык. Таким образом, дюкер, состоящий из входного оголовка, напорного трубопровода и выходного оголовка, отличается тем, что входной оголовок выполнен в виде двухкамерного цилиндроконического гидроциклона с четырьмя тангенциальными входными патрубками,расположенного поперек русла гидроциклона сопряжен с началом напорного трубопровода встык. Ниже на фиг.1 и 2 представлены схемы предполагаемого дюкера. Фиг.1 - план дюкера фиг.2 - продольный разрез дюкера. Дюкер состоит из входного оголовка,включающего двухкамерного гидроциклона 1,сливного патрубка 2, тангенциально расположенных четырех входных патрубков 3, сгустителя 4,пульпоотвода 5, напорного трубопровода 6 и выходного оголовка 7. Дюкер работает следующим образом. Вода поступает в двухкамерный гидроциклон 1 через тангенциально расположенные входные патрубки 3 с сетками. Задержанные на сетках мусор и плавающие предметы временами удаляются по мере их накопления. Наносы, содержащие в воде закручиваются в гидроциклоне и под действием центробежной силы, величина которой определяется разностью напоров в верхнем и нижнем бьефах,классифицируются. Более крупные твердые частицы смещаются к стенке гидроциклона одновременно направляясь к сгустителям 4. Сгущенная твердая фаза далее транспортируется водой по пульповодам 5. Очищенная от наносов вода по сливному патрубку 2 поступает в напорный трубопровод 6. В нижний бьеф через выходной оголовок 7 сливается чистая вода. Напорный трубопровод 6 не заиливается наносами даже в меженный период. Таким образом, в предполагаемом дюкере достигается максимальный расход по сравнению с гидроциклонами в виде одиночной цилиндроконической камеры. ФОРМУЛА ИЗОБРЕТЕНИЯ Дюкер, включающий в себе входной оголовок,напорный трубопровод и выходной оголовок,отличающийся тем, что входной оголовок дюкера выполнен в виде двухкамерного цилиндроконического гидроциклона с четырьмя тангенциальными входными патрубками,расположенного поперек русла рек (каналов) горизонтально, а сливной патрубок двухкамерного гидроциклона сопряжен с началом напорного трубопровода встык.
