Дюкер

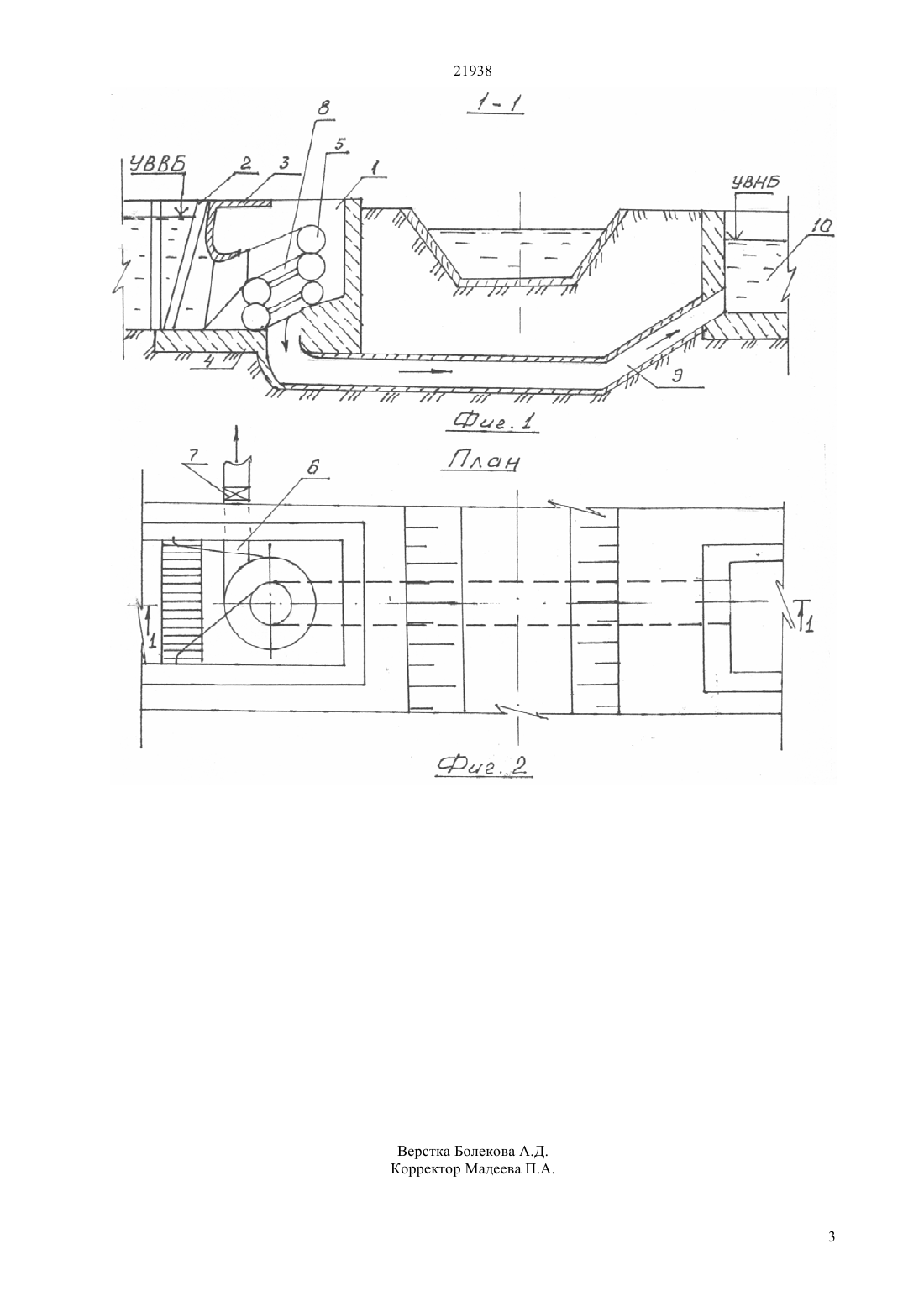

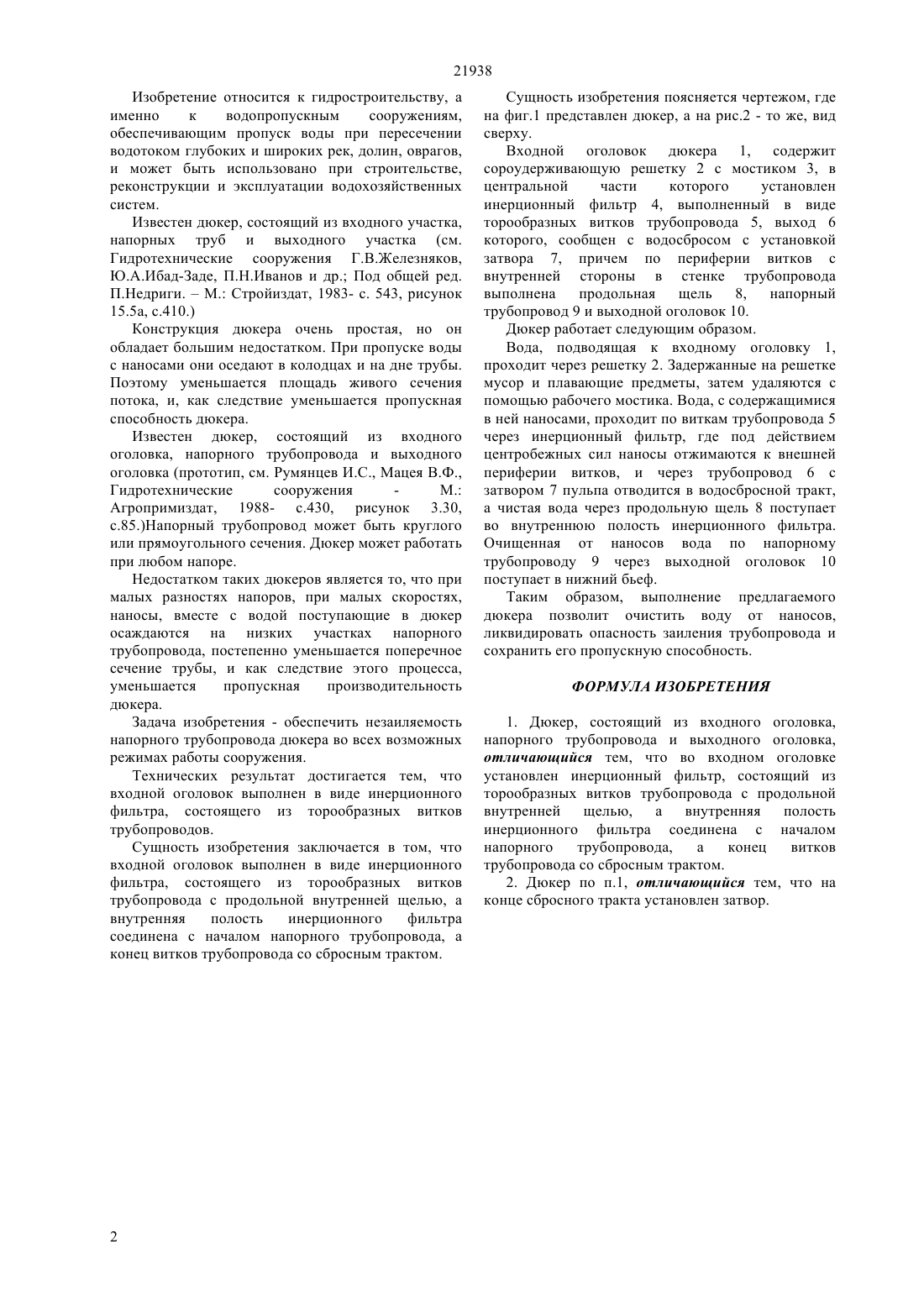

(51) 03 5/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат изобретения заключается в очистке воды от наносов в результате устроенного инерционного фильтра в входном оголовке дюкера. Дюкер включает в себя входной оголовок,напорный трубопровод и выходной оголовок и отличается от других дюкеров тем, что входной оголовок выполнен в виде инерционного фильтра,состоящего из торообразных витков трубопровода с продольной внутренней щелью, а внутренняя полость инерционного фильтра соединена с началом напорного трубопровода, а в конце витков трубопровода устроен водосбросной тракт, на котором установлен затвор. Предлагаемый дюкер,благодаря своей практичности и автоматической работой, может найти широкое применение при строительстве магистральных трубопроводов в области мелиорации, гидроэнергетике и других отраслях экономики.(72) Ходанков Николай Александрович Сенников Михаил Николаевич(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Изобретение относится к гидростроительству, а именно к водопроводящему сооружению-дюкеру,обеспечивающему транспортировку воды с обильным содержанием наносов и подачу ее потребителям. 21938 Изобретение относится к гидростроительству, а именно к водопропускным сооружениям,обеспечивающим пропуск воды при пересечении водотоком глубоких и широких рек, долин, оврагов,и может быть использовано при строительстве,реконструкции и эксплуатации водохозяйственных систем. Известен дюкер, состоящий из входного участка,напорных труб и выходного участка (см. Гидротехнические сооружения Г.В.Железняков,Ю.А.Ибад-Заде, П.Н.Иванов и др. Под общей ред. П.Недриги.М. Стройиздат, 1983- с. 543, рисунок 15.5 а, с.410.) Конструкция дюкера очень простая, но он обладает большим недостатком. При пропуске воды с наносами они оседают в колодцах и на дне трубы. Поэтому уменьшается площадь живого сечения потока, и, как следствие уменьшается пропускная способность дюкера. Известен дюкер, состоящий из входного оголовка, напорного трубопровода и выходного оголовка (прототип, см. Румянцев И.С., Мацея В.Ф.,Гидротехнические сооружения М. Агропримиздат, 1988- с.430, рисунок 3.30,с.85.)Напорный трубопровод может быть круглого или прямоугольного сечения. Дюкер может работать при любом напоре. Недостатком таких дюкеров является то, что при малых разностях напоров, при малых скоростях,наносы, вместе с водой поступающие в дюкер осаждаются на низких участках напорного трубопровода, постепенно уменьшается поперечное сечение трубы, и как следствие этого процесса,уменьшается пропускная производительность дюкера. Задача изобретения - обеспечить незаиляемость напорного трубопровода дюкера во всех возможных режимах работы сооружения. Технических результат достигается тем, что входной оголовок выполнен в виде инерционного фильтра, состоящего из торообразных витков трубопроводов. Сущность изобретения заключается в том, что входной оголовок выполнен в виде инерционного фильтра, состоящего из торообразных витков трубопровода с продольной внутренней щелью, а внутренняя полость инерционного фильтра соединена с началом напорного трубопровода, а конец витков трубопровода со сбросным трактом. Сущность изобретения поясняется чертежом, где на фиг.1 представлен дюкер, а на рис.2 - то же, вид сверху. Входной оголовок дюкера 1, содержит сороудерживающую решетку 2 с мостиком 3, в центральной части которого установлен инерционный фильтр 4, выполненный в виде торообразных витков трубопровода 5, выход 6 которого, сообщен с водосбросом с установкой затвора 7, причем по периферии витков с внутренней стороны в стенке трубопровода выполнена продольная щель 8, напорный трубопровод 9 и выходной оголовок 10. Дюкер работает следующим образом. Вода, подводящая к входному оголовку 1,проходит через решетку 2. Задержанные на решетке мусор и плавающие предметы, затем удаляются с помощью рабочего мостика. Вода, с содержащимися в ней наносами, проходит по виткам трубопровода 5 через инерционный фильтр, где под действием центробежных сил наносы отжимаются к внешней периферии витков, и через трубопровод 6 с затвором 7 пульпа отводится в водосбросной тракт,а чистая вода через продольную щель 8 поступает во внутреннюю полость инерционного фильтра. Очищенная от наносов вода по напорному трубопроводу 9 через выходной оголовок 10 поступает в нижний бьеф. Таким образом, выполнение предлагаемого дюкера позволит очистить воду от наносов,ликвидировать опасность заиления трубопровода и сохранить его пропускную способность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дюкер, состоящий из входного оголовка,напорного трубопровода и выходного оголовка,отличающийся тем, что во входном оголовке установлен инерционный фильтр, состоящий из торообразных витков трубопровода с продольной внутренней щелью, а внутренняя полость инерционного фильтра соединена с началом напорного трубопровода,а конец витков трубопровода со сбросным трактом. 2. Дюкер по п.1, отличающийся тем, что на конце сбросного тракта установлен затвор.
