Способ изменения угла захвата ножей кустореза и рабочее оборудование для его осуществления

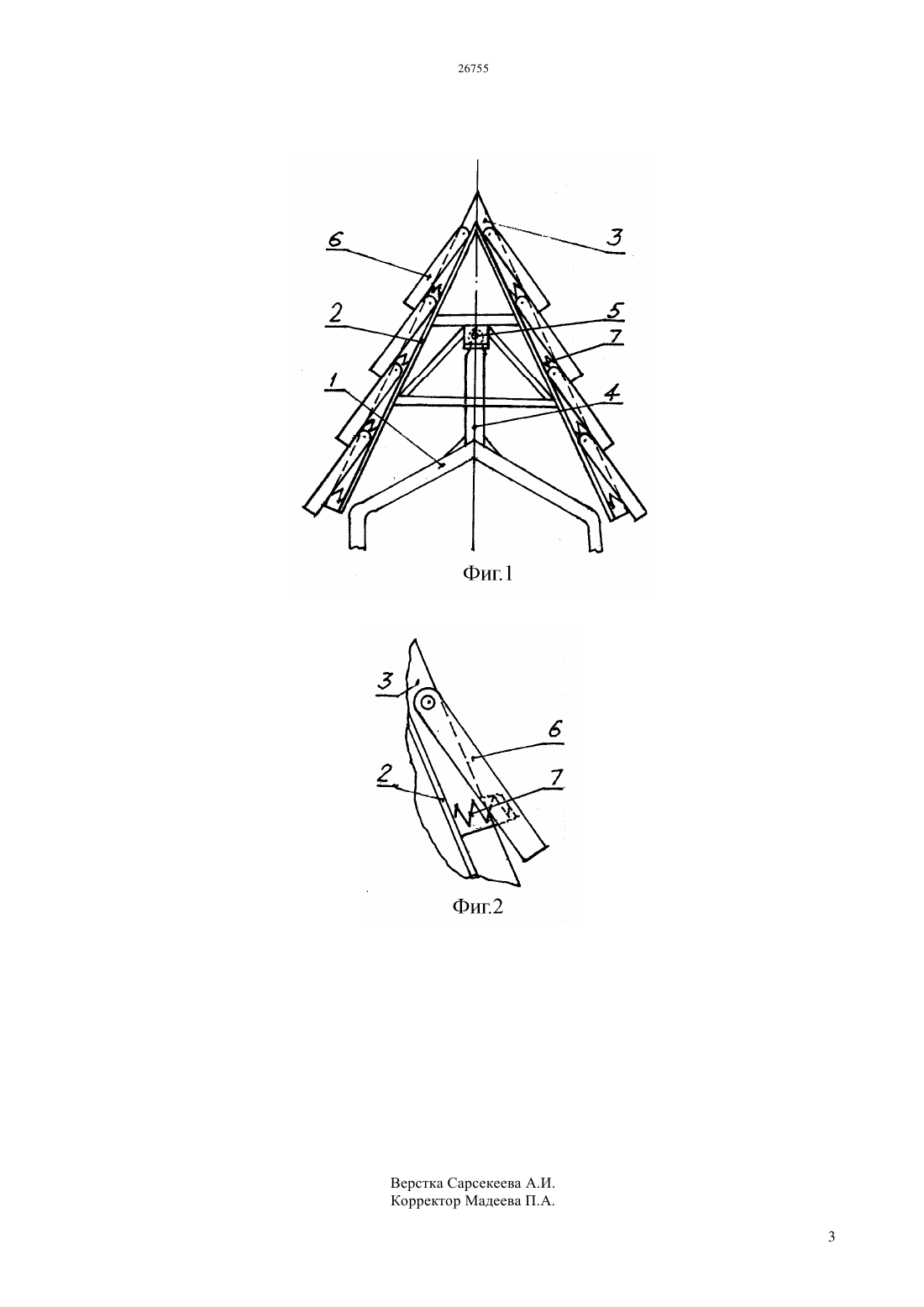

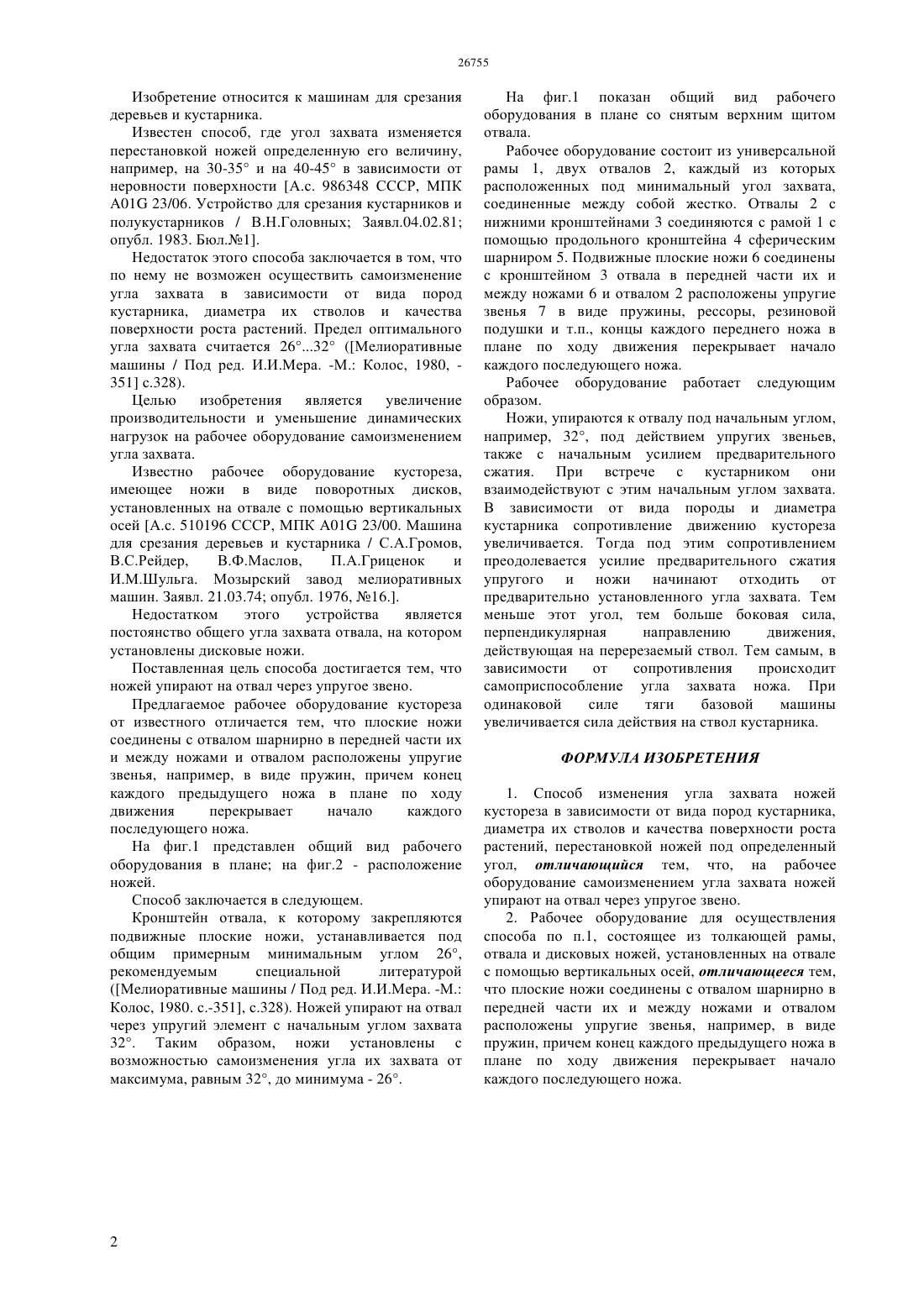

(51) 01 23/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ ОБОРУДОВАНИЕ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Для увеличения производительности и уменьшения динамических нагрузок на рабочее оборудование самоизменением угла захвата ножей упирают на отвал через упругое звено. Рабочее оборудование отличается тем, что плоские ножи соединены с отвалом шарнирно в передней части их и между ножами и отвалом расположены упругие звенья, в виде пружины, а конец каждого предыдущего ножа в плане по ходу движения перекрывает начало каждого последующего ножа.(72) Маханбеталиева Камшат Торгайбаевна Мырзашев Сагатбек Абдигалиев Мухтарбек(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) СПОСОБ ИЗМЕНЕНИЯ УГЛА ЗАХВАТА НОЖЕЙ КУСТОРЕЗА И РАБОЧЕЕ Изобретение относится к машинам для срезания деревьев и кустарника. Известен способ, где угол захвата изменяется перестановкой ножей определенную его величину,например, на 30-35 и на 40-45 в зависимости от неровности поверхности А.с. 986348 СССР, МПК А 01 23/06. Устройство для срезания кустарников и полукустарников / В.Н.Головных Заявл.04.02.81 опубл. 1983. Бюл.1. Недостаток этого способа заключается в том, что по нему не возможен осуществить самоизменение угла захвата в зависимости от вида пород кустарника, диаметра их стволов и качества поверхности роста растений. Предел оптимального угла захвата считается 2632 (Мелиоративные машины / Под ред. И.И.Мера. -М. Колос, 1980, 351 с.328). Целью изобретения является увеличение производительности и уменьшение динамических нагрузок на рабочее оборудование самоизменением угла захвата. Известно рабочее оборудование кустореза,имеющее ножи в виде поворотных дисков,установленных на отвале с помощью вертикальных осей А.с. 510196 СССР, МПК А 01 23/00. Машина для срезания деревьев и кустарника / С.А.Громов,В.С.Рейдер,В.Ф.Маслов,П.А.Гриценок и И.М.Шульга. Мозырский завод мелиоративных машин. Заявл. 21.03.74 опубл. 1976, 16 Недостатком этого устройства является постоянство общего угла захвата отвала, на котором установлены дисковые ножи. Поставленная цель способа достигается тем, что ножей упирают на отвал через упругое звено. Предлагаемое рабочее оборудование кустореза от известного отличается тем, что плоские ножи соединены с отвалом шарнирно в передней части их и между ножами и отвалом расположены упругие звенья, например, в виде пружин, причем конец каждого предыдущего ножа в плане по ходу движения перекрывает начало каждого последующего ножа. На фиг.1 представлен общий вид рабочего оборудования в плане на фиг.2 - расположение ножей. Способ заключается в следующем. Кронштейн отвала, к которому закрепляются подвижные плоские ножи, устанавливается под общим примерным минимальным углом 26,рекомендуемым специальной литературой(Мелиоративные машины / Под ред. И.И.Мера. -М. Колос, 1980. с.-351, с.328). Ножей упирают на отвал через упругий элемент с начальным углом захвата 32. Таким образом, ножи установлены с возможностью самоизменения угла их захвата от максимума, равным 32, до минимума - 26. На фиг.1 показан общий вид рабочего оборудования в плане со снятым верхним щитом отвала. Рабочее оборудование состоит из универсальной рамы 1, двух отвалов 2, каждый из которых расположенных под минимальный угол захвата,соединенные между собой жестко. Отвалы 2 с нижними кронштейнами 3 соединяются с рамой 1 с помощью продольного кронштейна 4 сферическим шарниром 5. Подвижные плоские ножи 6 соединены с кронштейном 3 отвала в передней части их и между ножами 6 и отвалом 2 расположены упругие звенья 7 в виде пружины, рессоры, резиновой подушки и т.п., концы каждого переднего ножа в плане по ходу движения перекрывает начало каждого последующего ножа. Рабочее оборудование работает следующим образом. Ножи, упираются к отвалу под начальным углом,например, 32, под действием упругих звеньев,также с начальным усилием предварительного сжатия. При встрече с кустарником они взаимодействуют с этим начальным углом захвата. В зависимости от вида породы и диаметра кустарника сопротивление движению кустореза увеличивается. Тогда под этим сопротивлением преодолевается усилие предварительного сжатия упругого и ножи начинают отходить от предварительно установленного угла захвата. Тем меньше этот угол, тем больше боковая сила,перпендикулярная направлению движения,действующая на перерезаемый ствол. Тем самым, в зависимости от сопротивления происходит самоприспособление угла захвата ножа. При одинаковой силе тяги базовой машины увеличивается сила действия на ствол кустарника. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ изменения угла захвата ножей кустореза в зависимости от вида пород кустарника,диаметра их стволов и качества поверхности роста растений, перестановкой ножей под определенный угол, отличающийся тем, что, на рабочее оборудование самоизменением угла захвата ножей упирают на отвал через упругое звено. 2. Рабочее оборудование для осуществления способа по п.1, состоящее из толкающей рамы,отвала и дисковых ножей, установленных на отвале с помощью вертикальных осей, отличающееся тем,что плоские ножи соединены с отвалом шарнирно в передней части их и между ножами и отвалом расположены упругие звенья, например, в виде пружин, причем конец каждого предыдущего ножа в плане по ходу движения перекрывает начало каждого последующего ножа.
