Способ возведения буронабивной сваи в засоленных лесовых просадочных грунтах с трубным каркасом.

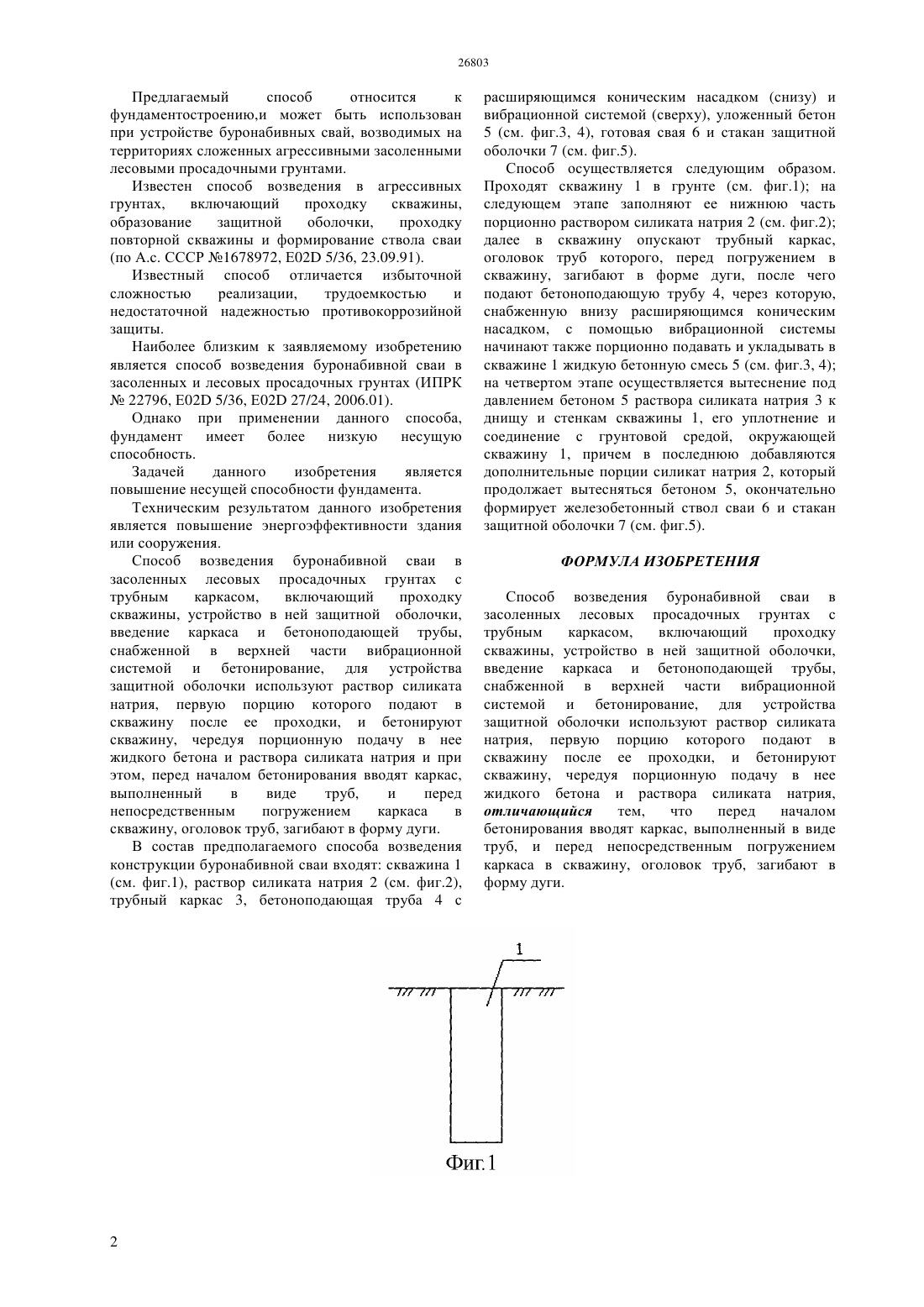

(51) 02 5/36 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ трубным каркасом,включающий проходку скважины, устройство в ней защитной оболочки,введение каркаса и бетоноподающей трубы,снабженной в верхней части вибрационной системой и бетонирование, для устройства защитной оболочки используют раствор силиката натрия, первую порцию которого подают в скважину после ее проходки, и бетонируют скважину, чередуя порционную подачу в нее жидкого бетона и раствора силиката натрия и отличающийся тем,что перед началом бетонирования вводят каркас, выполненный в виде труб, и перед непосредственным погружением каркаса в скважину, оголовок труб, загибают в форму дуги. Техническим результатом данного изобретения является повышение энергоэффективности здания или сооружения.(76) Умертаев Канат Сериккалиевич Воробьев Денис Александрович Жаыпар Нржан Алексейлы(54) СПОСОБ ВОЗВЕДЕНИЯ БУРОНАБИВНОЙ СВАИ В ЗАСОЛЕННЫХ ЛЕСОВЫХ ПРОСАДОЧНЫХ ГРУНТАХ С ТРУБНЫМ КАРКАСОМ.(57) Предлагаемый способ относится к фундаментостроению, и может быть использован при устройстве буронабивных свай, возводимых на территориях сложенных агрессивными засоленными лесовыми просадочными грунтами. Задачей данного изобретения является повышение несущей способности фундамента. Способ возведения буронабивной сваи в засоленных лесовых просадочных грунтах с Предлагаемый способ относится к фундаментостроению,и может быть использован при устройстве буронабивных свай, возводимых на территориях сложенных агрессивными засоленными лесовыми просадочными грунтами. Известен способ возведения в агрессивных грунтах,включающий проходку скважины,образование защитной оболочки,проходку повторной скважины и формирование ствола сваи(по А.с. СССР 1678972, Е 02 5/36, 23.09.91). Известный способ отличается избыточной сложностью реализации,трудоемкостью и недостаточной надежностью противокоррозийной защиты. Наиболее близким к заявляемому изобретению является способ возведения буронабивной сваи в засоленных и лесовых просадочных грунтах (ИПРК 22796, Е 02 5/36, Е 02 27/24, 2006.01). Однако при применении данного способа,фундамент имеет более низкую несущую способность. Задачей данного изобретения является повышение несущей способности фундамента. Техническим результатом данного изобретения является повышение энергоэффективности здания или сооружения. Способ возведения буронабивной сваи в засоленных лесовых просадочных грунтах с трубным каркасом,включающий проходку скважины, устройство в ней защитной оболочки,введение каркаса и бетоноподающей трубы,снабженной в верхней части вибрационной системой и бетонирование, для устройства защитной оболочки используют раствор силиката натрия, первую порцию которого подают в скважину после ее проходки, и бетонируют скважину, чередуя порционную подачу в нее жидкого бетона и раствора силиката натрия и при этом, перед началом бетонирования вводят каркас,выполненный в виде труб,и перед непосредственным погружением каркаса в скважину, оголовок труб, загибают в форму дуги. В состав предполагаемого способа возведения конструкции буронабивной сваи входят скважина 1(см. фиг.1), раствор силиката натрия 2 (см. фиг.2),трубный каркас 3, бетоноподающая труба 4 с расширяющимся коническим насадком (снизу) и вибрационной системой (сверху), уложенный бетон 5 (см. фиг.3, 4), готовая свая 6 и стакан защитной оболочки 7 (см. фиг.5). Способ осуществляется следующим образом. Проходят скважину 1 в грунте (см. фиг.1) на следующем этапе заполняют ее нижнюю часть порционно раствором силиката натрия 2 (см. фиг.2) далее в скважину опускают трубный каркас,оголовок труб которого, перед погружением в скважину, загибают в форме дуги, после чего подают бетоноподающую трубу 4, через которую,снабженную внизу расширяющимся коническим насадком, с помощью вибрационной системы начинают также порционно подавать и укладывать в скважине 1 жидкую бетонную смесь 5 (см. фиг.3, 4) на четвертом этапе осуществляется вытеснение под давлением бетоном 5 раствора силиката натрия 3 к днищу и стенкам скважины 1, его уплотнение и соединение с грунтовой средой, окружающей скважину 1, причем в последнюю добавляются дополнительные порции силикат натрия 2, который продолжает вытесняться бетоном 5, окончательно формирует железобетонный ствол сваи 6 и стакан защитной оболочки 7 (см. фиг.5). ФОРМУЛА ИЗОБРЕТЕНИЯ Способ возведения буронабивной сваи в засоленных лесовых просадочных грунтах с трубным каркасом,включающий проходку скважины, устройство в ней защитной оболочки,введение каркаса и бетоноподающей трубы,снабженной в верхней части вибрационной системой и бетонирование, для устройства защитной оболочки используют раствор силиката натрия, первую порцию которого подают в скважину после ее проходки, и бетонируют скважину, чередуя порционную подачу в нее жидкого бетона и раствора силиката натрия,отличающийся тем,что перед началом бетонирования вводят каркас, выполненный в виде труб, и перед непосредственным погружением каркаса в скважину, оголовок труб, загибают в форму дуги.
