Гаситель энергии потока для гидротехнических сооружений

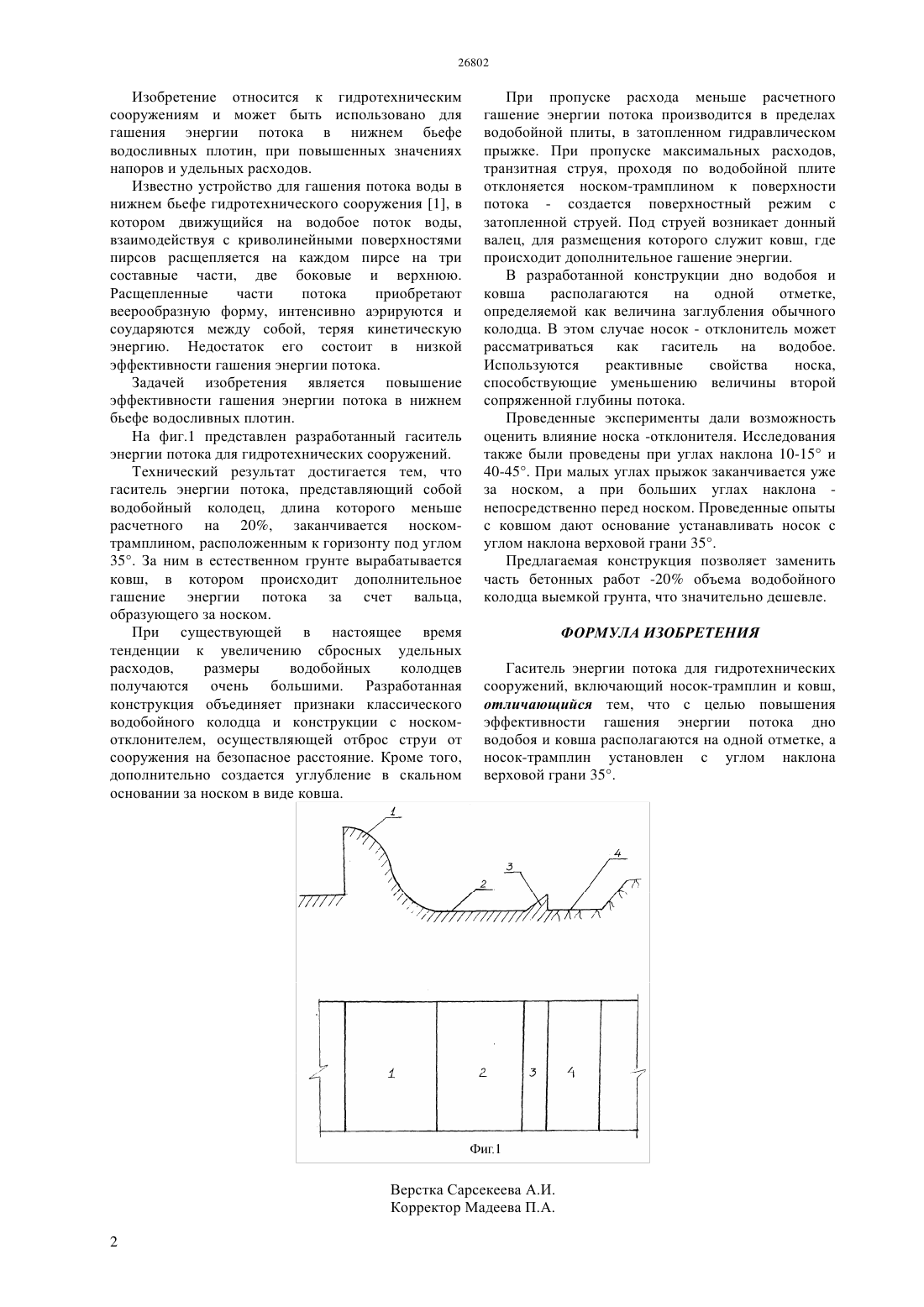

(51) 02 8/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к гидротехническим сооружениям и может быть использовано для гашения энергии потока в нижнем бьефе водосливных плотин, при повышенных значениях напоров и удельных расходов. Технический результат достигается тем, что гаситель энергии потока, представляющий собой водобойный колодец, длина которого меньше расчетного на 20, заканчивается носком трамплином, расположенным к горизонту под углом 35. За ним в естественном грунте вырабатывается ковш, в котором происходит дополнительное гашение энергии потока за счет вальца,образующего за носком.(72) Джурумбаева Рахима Карлыханов Оразхан Карлыханович Джартаева Диляра Карсыбаевна Кожамкулова Гульназ Ерлепесовна(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(54) ГАСИТЕЛЬ ЭНЕРГИИ ПОТОКА ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ Изобретение относится к гидротехническим сооружениям и может быть использовано для гашения энергии потока в нижнем бьефе водосливных плотин, при повышенных значениях напоров и удельных расходов. Известно устройство для гашения потока воды в нижнем бьефе гидротехнического сооружения 1, в котором движущийся на водобое поток воды,взаимодействуя с криволинейными поверхностями пирсов расщепляется на каждом пирсе на три составные части, две боковые и верхнюю. Расщепленные части потока приобретают веерообразную форму, интенсивно аэрируются и соударяются между собой, теряя кинетическую энергию. Недостаток его состоит в низкой эффективности гашения энергии потока. Задачей изобретения является повышение эффективности гашения энергии потока в нижнем бьефе водосливных плотин. На фиг.1 представлен разработанный гаситель энергии потока для гидротехнических сооружений. Технический результат достигается тем, что гаситель энергии потока, представляющий собой водобойный колодец, длина которого меньше расчетного на 20, заканчивается носкомтрамплином, расположенным к горизонту под углом 35. За ним в естественном грунте вырабатывается ковш, в котором происходит дополнительное гашение энергии потока за счет вальца,образующего за носком. При существующей в настоящее время тенденции к увеличению сбросных удельных расходов,размеры водобойных колодцев получаются очень большими. Разработанная конструкция объединяет признаки классического водобойного колодца и конструкции с носкомотклонителем, осуществляющей отброс струи от сооружения на безопасное расстояние. Кроме того,дополнительно создается углубление в скальном основании за носком в виде ковша. При пропуске расхода меньше расчетного гашение энергии потока производится в пределах водобойной плиты, в затопленном гидравлическом прыжке. При пропуске максимальных расходов,транзитная струя, проходя по водобойной плите отклоняется носком-трамплином к поверхности потока - создается поверхностный режим с затопленной струей. Под струей возникает донный валец, для размещения которого служит ковш, где происходит дополнительное гашение энергии. В разработанной конструкции дно водобоя и ковша располагаются на одной отметке,определяемой как величина заглубления обычного колодца. В этом случае носок - отклонитель может рассматриваться как гаситель на водобое. Используются реактивные свойства носка,способствующие уменьшению величины второй сопряженной глубины потока. Проведенные эксперименты дали возможность оценить влияние носка -отклонителя. Исследования также были проведены при углах наклона 10-15 и 40-45. При малых углах прыжок заканчивается уже за носком, а при больших углах наклона непосредственно перед носком. Проведенные опыты с ковшом дают основание устанавливать носок с углом наклона верховой грани 35. Предлагаемая конструкция позволяет заменить часть бетонных работ -20 объема водобойного колодца выемкой грунта, что значительно дешевле. ФОРМУЛА ИЗОБРЕТЕНИЯ Гаситель энергии потока для гидротехнических сооружений, включающий носок-трамплин и ковш,отличающийся тем, что с целью повышения эффективности гашения энергии потока дно водобоя и ковша располагаются на одной отметке, а носок-трамплин установлен с углом наклона верховой грани 35.
