Гаситель энергии потока для гидротехнических сооружений

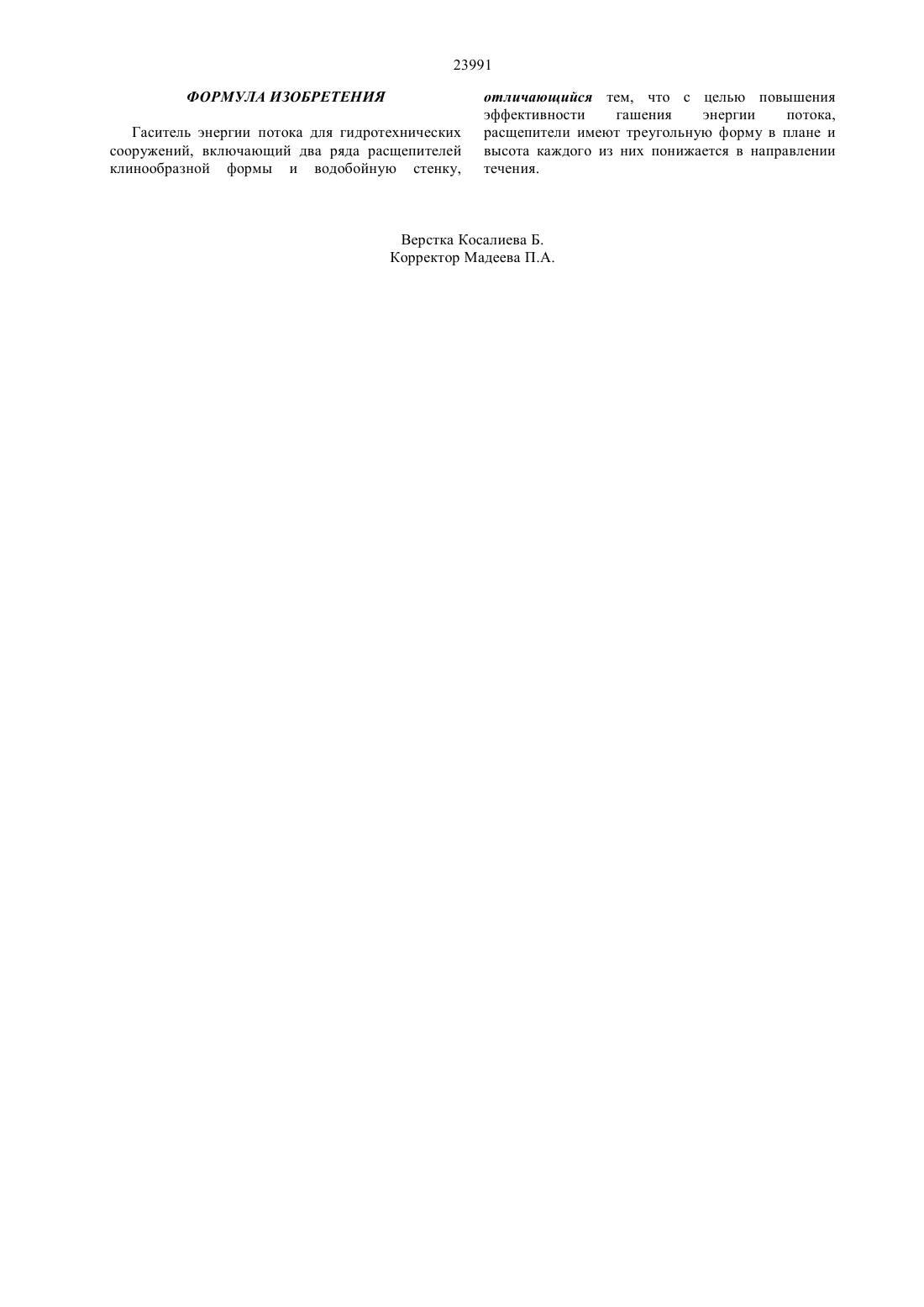

(51) 02 8/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к гидротехническим сооружениям и может быть использовано для гашения энергии потока в нижнем бьефе водосливных плотин, при повышенных значениях напоров и удельных расходов. Известен гаситель энергии потока для гидротехнических сооружений /1/, (Гаситель энергии потока для гидротехнических сооружений. Авторское свидетельство 212138, 1968, бюллетень 8, СССР, МПК Е 02 в (8/06) )в котором каждый элемент выполнен сужающимся в направлении верхнего бьефа, что увеличивает эффективность работы гасителя, за счет повышения на гранях порога давления, обеспечивающего расширение диапазона безкавитационного режима работы. Основное гашение энергии потока происходит в конфузорных пространствах между сужающимися элементами гасителя. В такой конструкции возникают устойчивые водоворотные зоны, что не полностью гасится избыточная кинетическая энергия потока. Задачей изобретения является повышение эффективности гашения энергии потока в нижнем бьефе водосливных плотин. На фиг. представлен разработанный гаситель энергии потока для гидротехнических сооружений. Технический результат достигается тем, что гаситель энергии потока, представляющий собой водобойный колодец, в пределах которого установлены расщепители клинообразной формы,разделяющие поток на отдельные струи, которые гашения энергии потока в нижнем бьефе водосливных плотин, при повышенных значениях напоров и удельных расходов. Технический результат достигается тем, что гаситель энергии потока, представляющий собой водобойный колодец, в пределах которого установлены расщепители клинообразной формы,разделяющие поток на отдельные струи, которые затем отклоняются в стороны, сталкиваются между собой и расщепляются вторым рядом расщепителей. Два ряда расщепителей создают интенсивное поперечное перемешивание потока, не позволяя возникнуть устойчивым завихрениям. затем отклоняются в стороны, сталкиваются между собой и расщепляются вторым рядом расщепителей. Расщепители имеют треугольную форму в плане,высота треугольника в 2,5 - 3 раза больше основания. Два ряда расщепителей создают интенсивное поперечное перемешивание потока, не позволяя возникнуть устойчивым завихрениям. Высота каждого расщепителя понижается в направлении течения, что создает возможность для расширения струй,движущихся между расщепителями. Мы исходили из принципа, что сам по себе водобойный колодец эффективная конструкция,которая может создать условия для затопления гидравлического прыжка и достаточного полного гашения избыточной кинетической энергии сбросного потока. Но, если вода поступает в колодец из многопролетного водосброса, то в гладком колодце возможно возникновение водоворотных зон с вертикальной осью, устойчиво существующих какое-то время. Разработанная конструкция водобойного колодца с двумя рядами расщепителей и водобойной стенкой перераспределяет расход по ширине колодца и ликвидирует все возможности возникновения устойчивых водоворотных зон. Создаются условия для интенсивного поперечного перемешивания, а также уменьшается длина водобойного колодца на 2025(72) Джурумбаева Рахима Джартаева Диляра Карсыбаевна Ахмедова Айжан Тимуровна(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) ГАСИТЕЛЬ ЭНЕРГИИ ПОТОКА ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ(57) Изобретение относится к гидротехническим сооружениям и может быть использовано для 23991 ФОРМУЛА ИЗОБРЕТЕНИЯ Гаситель энергии потока для гидротехнических сооружений, включающий два ряда расщепителей клинообразной формы и водобойную стенку, отличающийся тем, что с целью повышения эффективности гашения энергии потока,расщепители имеют треугольную форму в плане и высота каждого из них понижается в направлении течения.
