Фильтроциклон для очистки коллекторно-дренажных вод

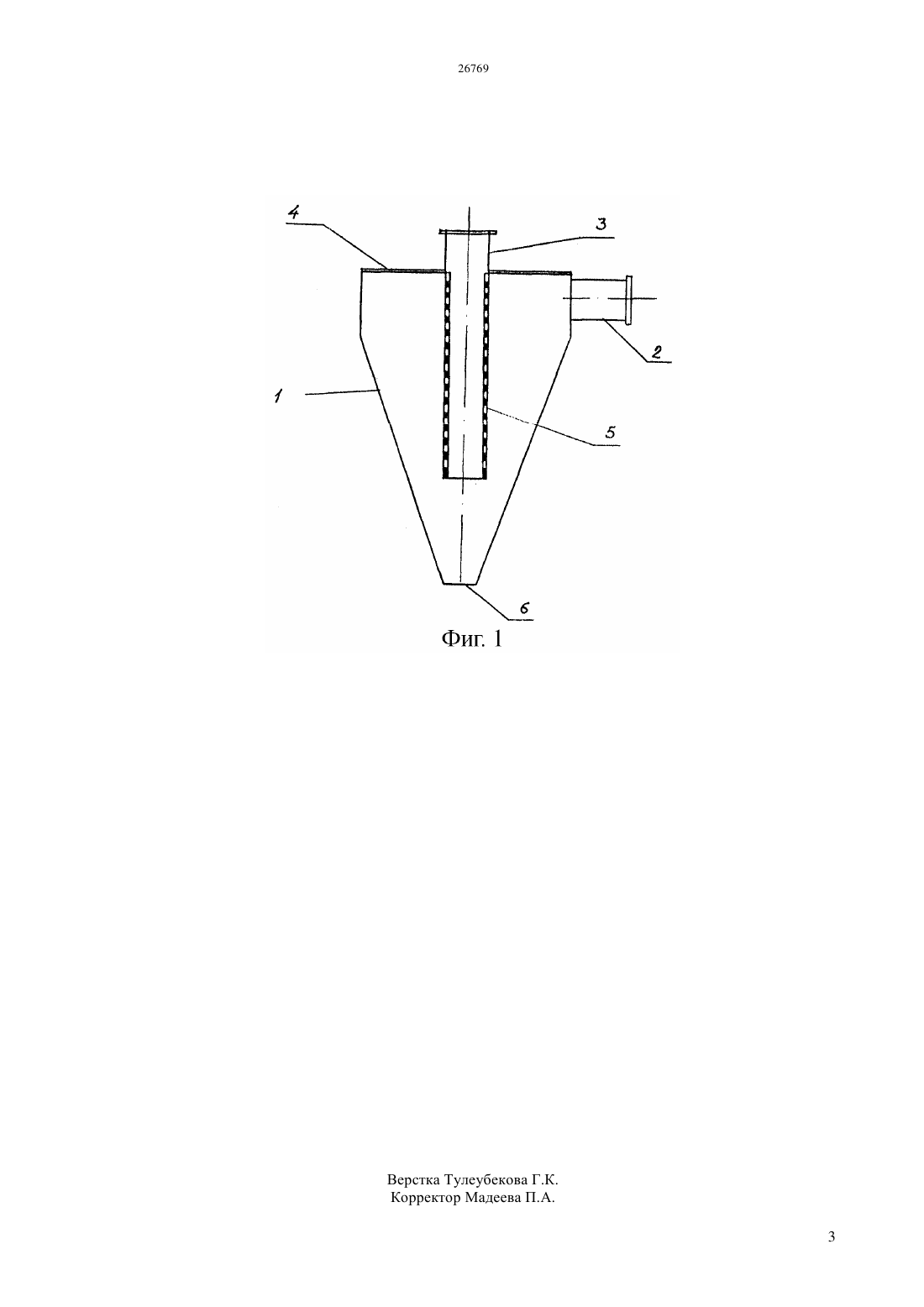

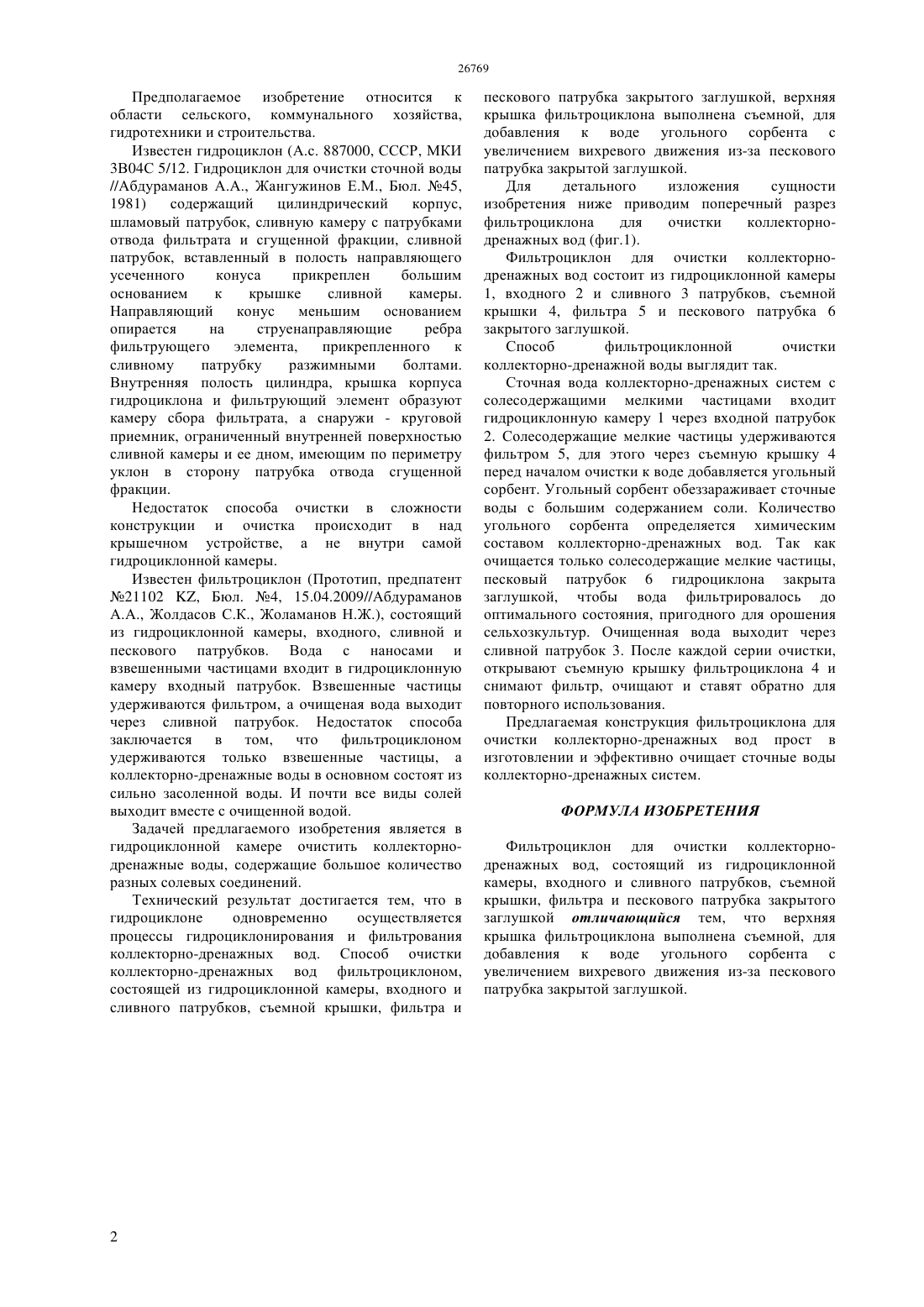

(51) 04 5/22 (2011.01) 02 1/38 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Способ очистки коллекторно-дренажных вод фильтроциклоном, состоящей из гидроциклонной камеры, входного и сливного патрубков, съемной крышки, фильтра и пескового патрубка закрытого заглушкой отличающийся от других тем, что верхняя крышка фильтроциклона выполнена съемной, для добавления к воде угольного сорбента,а для увеличения вихревого движения сточной воды, песковый патрубок фильтроциклона закрыта заглушкой. Предлагаемый способ очистки коллекторнодренажных вод фильтроциклоном прост в применении, а изготовление таких конструкции фильтроциклонов не требует больших затрат, а повышение эффективности очищения коллекторнодренажных вод от солевых соединений, один из важнейших задач гидротехники.(72) Даулетбаев Бижан Утенович Джолдасов Сапарбек Куракбаевич Жакипова Гульназ Тулеумуратовна(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) ФИЛЬТРОЦИКЛОН ДЛЯ ОЧИСТКИ КОЛЛЕКТОРНО-ДРЕНАЖНЫХ ВОД(57) Предполагаемое изобретение относится к области сельского, коммунального хозяйства,гидротехники и строительства. Предполагаемое изобретение относится к области сельского, коммунального хозяйства,гидротехники и строительства. Известен гидроциклон (А.с. 887000, СССР, МКИ 3 В 04 С 5/12. Гидроциклон для очистки сточной воды//Абдураманов А.А., Жангужинов Е.М., Бюл. 45,1981) содержащий цилиндрический корпус,шламовый патрубок, сливную камеру с патрубками отвода фильтрата и сгущенной фракции, сливной патрубок, вставленный в полость направляющего усеченного конуса прикреплен большим основанием к крышке сливной камеры. Направляющий конус меньшим основанием опирается на струенаправляющие ребра фильтрующего элемента,прикрепленного к сливному патрубку разжимными болтами. Внутренняя полость цилиндра, крышка корпуса гидроциклона и фильтрующий элемент образуют камеру сбора фильтрата, а снаружи - круговой приемник, ограниченный внутренней поверхностью сливной камеры и ее дном, имеющим по периметру уклон в сторону патрубка отвода сгущенной фракции. Недостаток способа очистки в сложности конструкции и очистка происходит в над крышечном устройстве, а не внутри самой гидроциклонной камеры. Известен фильтроциклон (Прототип, предпатент 21102 , Бюл. 4, 15.04.2009//Абдураманов А.А., Жолдасов С.К., Жоламанов Н.Ж.), состоящий из гидроциклонной камеры, входного, сливной и пескового патрубков. Вода с наносами и взвешенными частицами входит в гидроциклонную камеру входный патрубок. Взвешенные частицы удерживаются фильтром, а очищеная вода выходит через сливной патрубок. Недостаток способа заключается в том, что фильтроциклоном удерживаются только взвешенные частицы, а коллекторно-дренажные воды в основном состоят из сильно засоленной воды. И почти все виды солей выходит вместе с очищенной водой. Задачей предлагаемого изобретения является в гидроциклонной камере очистить коллекторнодренажные воды, содержащие большое количество разных солевых соединений. Технический результат достигается тем, что в гидроциклоне одновременно осуществляется процессы гидроциклонирования и фильтрования коллекторно-дренажных вод. Способ очистки коллекторно-дренажных вод фильтроциклоном,состоящей из гидроциклонной камеры, входного и сливного патрубков, съемной крышки, фильтра и пескового патрубка закрытого заглушкой, верхняя крышка фильтроциклона выполнена съемной, для добавления к воде угольного сорбента с увеличением вихревого движения из-за пескового патрубка закрытой заглушкой. Для детального изложения сущности изобретения ниже приводим поперечный разрез фильтроциклона для очистки коллекторнодренажных вод (фиг.1). Фильтроциклон для очистки коллекторнодренажных вод состоит из гидроциклонной камеры 1, входного 2 и сливного 3 патрубков, съемной крышки 4, фильтра 5 и пескового патрубка 6 закрытого заглушкой. Способ фильтроциклонной очистки коллекторно-дренажной воды выглядит так. Сточная вода коллекторно-дренажных систем с солесодержащими мелкими частицами входит гидроциклонную камеру 1 через входной патрубок 2. Солесодержащие мелкие частицы удерживаются фильтром 5, для этого через съемную крышку 4 перед началом очистки к воде добавляется угольный сорбент. Угольный сорбент обеззараживает сточные воды с большим содержанием соли. Количество угольного сорбента определяется химическим составом коллекторно-дренажных вод. Так как очищается только солесодержащие мелкие частицы,песковый патрубок 6 гидроциклона закрыта заглушкой, чтобы вода фильтрировалось до оптимального состояния, пригодного для орошения сельхозкультур. Очищенная вода выходит через сливной патрубок 3. После каждой серии очистки,открывают съемную крышку фильтроциклона 4 и снимают фильтр, очищают и ставят обратно для повторного использования. Предлагаемая конструкция фильтроциклона для очистки коллекторно-дренажных вод прост в изготовлении и эффективно очищает сточные воды коллекторно-дренажных систем. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтроциклон для очистки коллекторнодренажных вод, состоящий из гидроциклонной камеры, входного и сливного патрубков, съемной крышки, фильтра и пескового патрубка закрытого заглушкой отличающийся тем, что верхняя крышка фильтроциклона выполнена съемной, для добавления к воде угольного сорбента с увеличением вихревого движения из-за пескового патрубка закрытой заглушкой.
