Фильтроциклон для очистки коллекторно-дренажных вод

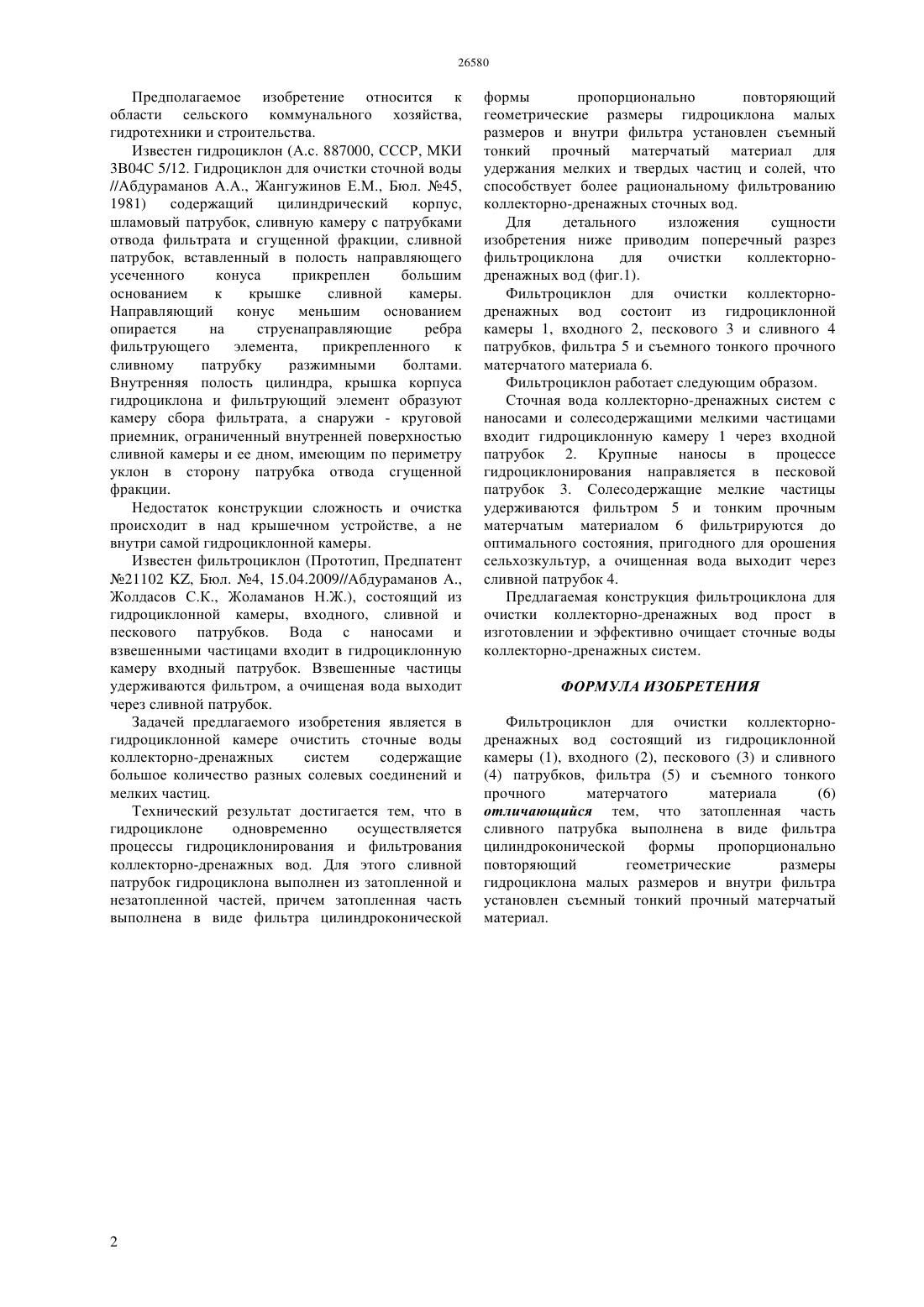

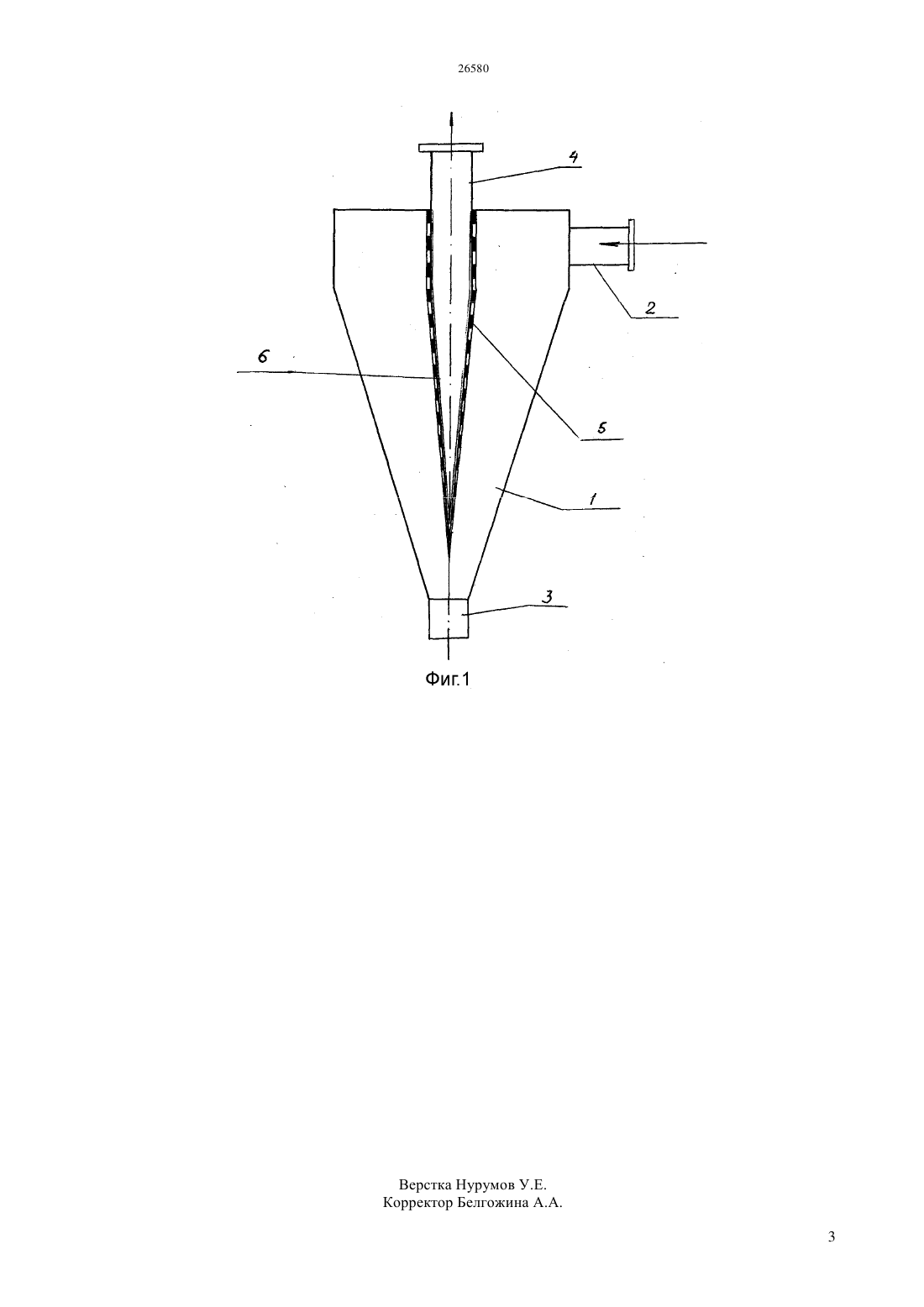

(51) 04 5/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Фильтроциклон для очистки коллекторнодренажных вод состоит из гидроциклонной камеры,входного, пескового и сливного патрубков, фильтра и съемного тонкого прочного матерчатого материала, и отличается от известных тем, что затопленная часть сливного патрубка выполнена в виде фильтра цилиндроконической формы пропорционально повторяющий геометрические размеры гидроциклона малых размеров и внутри фильтра установлен съемный тонкий прочный матерчатый материал. Предлагаемая конструкция фильтроциклона для очистки коллекторно-дренажных вод прост в изготовлении и эффективно очищает сточные воды коллекторно-дренажных систем.(72) Джолдасов Сапарбек Куракбаевич Даулетбаев Бижан Утенович Жоламанов Нуржан Жаканович(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 21102, 2009(54) ФИЛЬТРОЦИКЛОН ДЛЯ ОЧИСТКИ КОЛЛЕКТОРНО-ДРЕНАЖНЫХ ВОД(57) Предполагаемое изобретение относится к области сельского, коммунального хозяйства,гидротехники и строительства. Предполагаемое изобретение относится к области сельского коммунального хозяйства,гидротехники и строительства. Известен гидроциклон (А.с. 887000, СССР, МКИ 3 В 04 С 5/12. Гидроциклон для очистки сточной воды//Абдураманов А.А., Жангужинов Е.М., Бюл. 45,1981) содержащий цилиндрический корпус,шламовый патрубок, сливную камеру с патрубками отвода фильтрата и сгущенной фракции, сливной патрубок, вставленный в полость направляющего усеченного конуса прикреплен большим основанием к крышке сливной камеры. Направляющий конус меньшим основанием опирается на струенаправляющие ребра фильтрующего элемента,прикрепленного к сливному патрубку разжимными болтами. Внутренняя полость цилиндра, крышка корпуса гидроциклона и фильтрующий элемент образуют камеру сбора фильтрата, а снаружи - круговой приемник, ограниченный внутренней поверхностью сливной камеры и ее дном, имеющим по периметру уклон в сторону патрубка отвода сгущенной фракции. Недостаток конструкции сложность и очистка происходит в над крышечном устройстве, а не внутри самой гидроциклонной камеры. Известен фильтроциклон (Прототип, Предпатент 21102 , Бюл. 4, 15.04.2009//Абдураманов А.,Жолдасов С.К., Жоламанов Н.Ж.), состоящий из гидроциклонной камеры, входного, сливной и пескового патрубков. Вода с наносами и взвешенными частицами входит в гидроциклонную камеру входный патрубок. Взвешенные частицы удерживаются фильтром, а очищеная вода выходит через сливной патрубок. Задачей предлагаемого изобретения является в гидроциклонной камере очистить сточные воды коллекторно-дренажных систем содержащие большое количество разных солевых соединений и мелких частиц. Технический результат достигается тем, что в гидроциклоне одновременно осуществляется процессы гидроциклонирования и фильтрования коллекторно-дренажных вод. Для этого сливной патрубок гидроциклона выполнен из затопленной и незатопленной частей, причем затопленная часть выполнена в виде фильтра цилиндроконической формы пропорционально повторяющий геометрические размеры гидроциклона малых размеров и внутри фильтра установлен съемный тонкий прочный матерчатый материал для удержания мелких и твердых частиц и солей, что способствует более рациональному фильтрованию коллекторно-дренажных сточных вод. Для детального изложения сущности изобретения ниже приводим поперечный разрез фильтроциклона для очистки коллекторнодренажных вод (фиг.1). Фильтроциклон для очистки коллекторнодренажных вод состоит из гидроциклонной камеры 1, входного 2, пескового 3 и сливного 4 патрубков, фильтра 5 и съемного тонкого прочного матерчатого материала 6. Фильтроциклон работает следующим образом. Сточная вода коллекторно-дренажных систем с наносами и солесодержащими мелкими частицами входит гидроциклонную камеру 1 через входной патрубок 2. Крупные наносы в процессе гидроциклонирования направляется в песковой патрубок 3. Солесодержащие мелкие частицы удерживаются фильтром 5 и тонким прочным матерчатым материалом 6 фильтрируются до оптимального состояния, пригодного для орошения сельхозкультур, а очищенная вода выходит через сливной патрубок 4. Предлагаемая конструкция фильтроциклона для очистки коллекторно-дренажных вод прост в изготовлении и эффективно очищает сточные воды коллекторно-дренажных систем. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтроциклон для очистки коллекторнодренажных вод состоящий из гидроциклонной камеры (1), входного (2), пескового (3) и сливного(4) патрубков, фильтра (5) и съемного тонкого прочного матерчатого материала(6) отличающийся тем, что затопленная часть сливного патрубка выполнена в виде фильтра цилиндроконической формы пропорционально повторяющий геометрические размеры гидроциклона малых размеров и внутри фильтра установлен съемный тонкий прочный матерчатый материал.
