Гидроэнергетическая установка

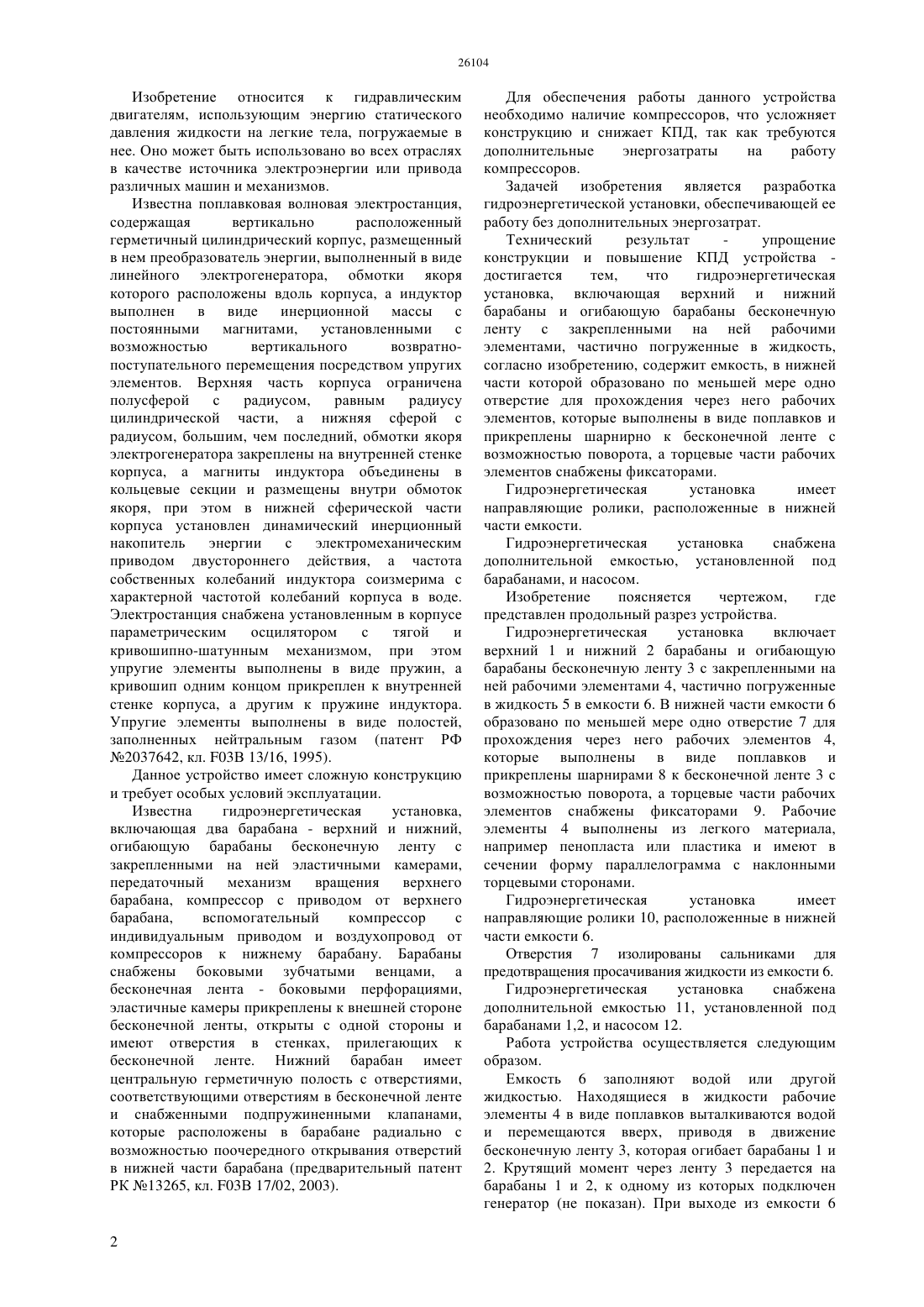

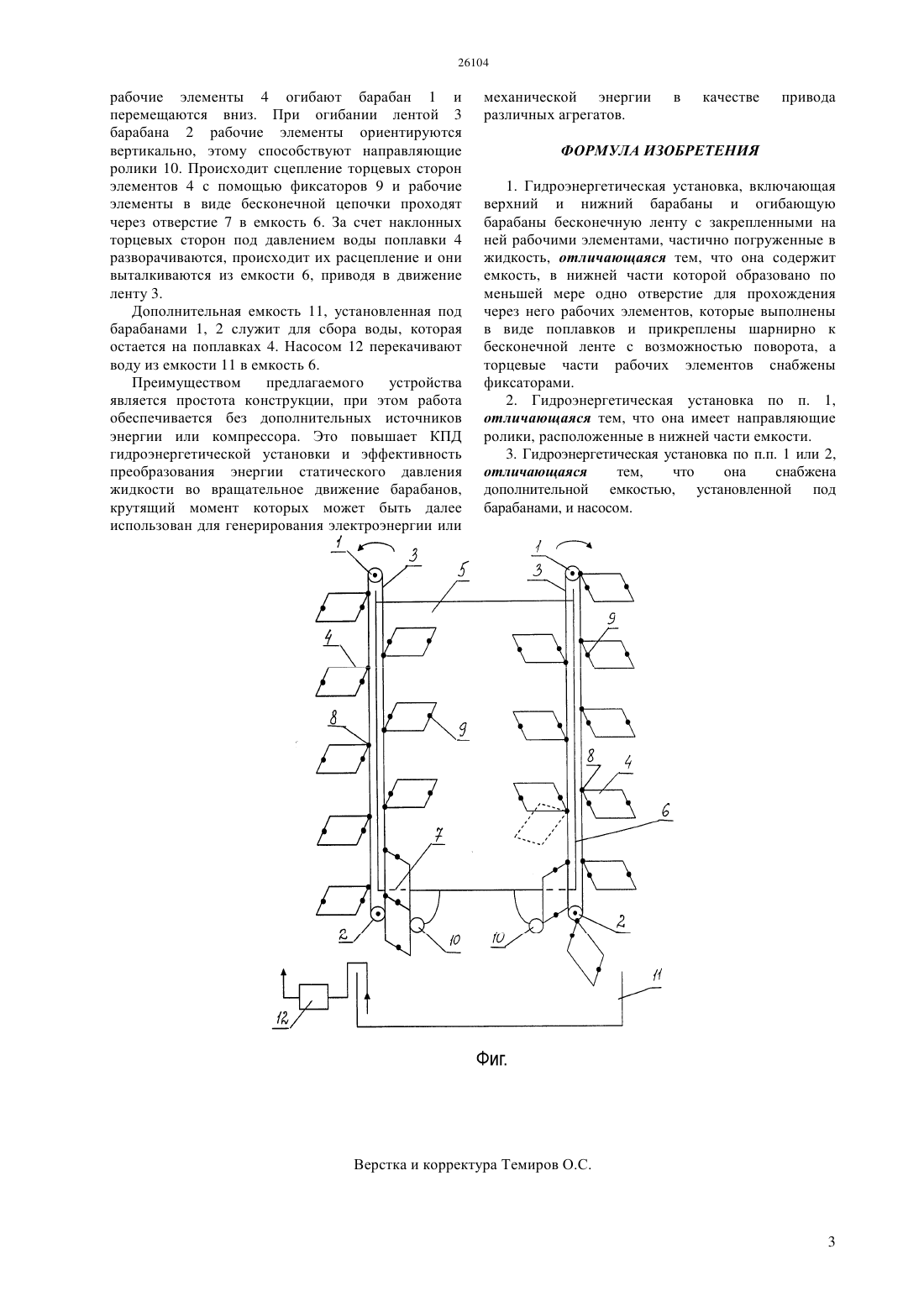

(51) 03 17/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ барабаны и огибающую барабаны бесконечную ленту с закрепленными на ней рабочими элементами, частично погруженные в жидкость,согласно изобретению, содержит емкость, в нижней части которой образовано по меньшей мере одно отверстие для прохождения через него рабочих элементов, которые выполнены в виде поплавков и прикреплены шарнирно к бесконечной ленте с возможностью поворота, а торцевые части рабочих элементов снабжены фиксаторами. Гидроэнергетическая установка имеет направляющие ролики, расположенные в нижней части емкости. Гидроэнергетическая установка снабжена дополнительной емкостью, установленной под барабанами, и насосом.(56) Предварительный патент РК 13265, 2003(57) Изобретение относится к гидравлическим двигателям, использующим энергию статического давления жидкости на легкие тела, погружаемые в нее. Оно может быть использовано во всех отраслях в качестве источника электроэнергии или привода различных машин и механизмов. Технический результат упрощение конструкции и повышение КПД устройства достигается тем,что гидроэнергетическая установка, включающая верхний и нижний Изобретение относится к гидравлическим двигателям, использующим энергию статического давления жидкости на легкие тела, погружаемые в нее. Оно может быть использовано во всех отраслях в качестве источника электроэнергии или привода различных машин и механизмов. Известна поплавковая волновая электростанция,содержащая вертикально расположенный герметичный цилиндрический корпус, размещенный в нем преобразователь энергии, выполненный в виде линейного электрогенератора, обмотки якоря которого расположены вдоль корпуса, а индуктор выполнен в виде инерционной массы с постоянными магнитами, установленными с возможностью вертикального возвратнопоступательного перемещения посредством упругих элементов. Верхняя часть корпуса ограничена полусферой с радиусом,равным радиусу цилиндрической части, а нижняя сферой с радиусом, большим, чем последний, обмотки якоря электрогенератора закреплены на внутренней стенке корпуса, а магниты индуктора объединены в кольцевые секции и размещены внутри обмоток якоря, при этом в нижней сферической части корпуса установлен динамический инерционный накопитель энергии с электромеханическим приводом двустороннего действия, а частота собственных колебаний индуктора соизмерима с характерной частотой колебаний корпуса в воде. Электростанция снабжена установленным в корпусе параметрическим осцилятором с тягой и кривошипно-шатунным механизмом, при этом упругие элементы выполнены в виде пружин, а кривошип одним концом прикреплен к внутренней стенке корпуса, а другим к пружине индуктора. Упругие элементы выполнены в виде полостей,заполненных нейтральным газом (патент РФ 2037642, кл. 03 В 13/16, 1995). Данное устройство имеет сложную конструкцию и требует особых условий эксплуатации. Известна гидроэнергетическая установка,включающая два барабана - верхний и нижний,огибающую барабаны бесконечную ленту с закрепленными на ней эластичными камерами,передаточный механизм вращения верхнего барабана, компрессор с приводом от верхнего барабана,вспомогательный компрессор с индивидуальным приводом и воздухопровод от компрессоров к нижнему барабану. Барабаны снабжены боковыми зубчатыми венцами, а бесконечная лента - боковыми перфорациями,эластичные камеры прикреплены к внешней стороне бесконечной ленты, открыты с одной стороны и имеют отверстия в стенках, прилегающих к бесконечной ленте. Нижний барабан имеет центральную герметичную полость с отверстиями,соответствующими отверстиям в бесконечной ленте и снабженными подпружиненными клапанами,которые расположены в барабане радиально с возможностью поочередного открывания отверстий в нижней части барабана (предварительный патент РК 13265, кл. 03 В 17/02, 2003). Для обеспечения работы данного устройства необходимо наличие компрессоров, что усложняет конструкцию и снижает КПД, так как требуются дополнительные энергозатраты на работу компрессоров. Задачей изобретения является разработка гидроэнергетической установки, обеспечивающей ее работу без дополнительных энергозатрат. Технический результат упрощение конструкции и повышение КПД устройства достигается тем,что гидроэнергетическая установка, включающая верхний и нижний барабаны и огибающую барабаны бесконечную ленту с закрепленными на ней рабочими элементами, частично погруженные в жидкость,согласно изобретению, содержит емкость, в нижней части которой образовано по меньшей мере одно отверстие для прохождения через него рабочих элементов, которые выполнены в виде поплавков и прикреплены шарнирно к бесконечной ленте с возможностью поворота, а торцевые части рабочих элементов снабжены фиксаторами. Гидроэнергетическая установка имеет направляющие ролики, расположенные в нижней части емкости. Гидроэнергетическая установка снабжена дополнительной емкостью, установленной под барабанами, и насосом. Изобретение поясняется чертежом,где представлен продольный разрез устройства. Гидроэнергетическая установка включает верхний 1 и нижний 2 барабаны и огибающую барабаны бесконечную ленту 3 с закрепленными на ней рабочими элементами 4, частично погруженные в жидкость 5 в емкости 6. В нижней части емкости 6 образовано по меньшей мере одно отверстие 7 для прохождения через него рабочих элементов 4,которые выполнены в виде поплавков и прикреплены шарнирами 8 к бесконечной ленте 3 с возможностью поворота, а торцевые части рабочих элементов снабжены фиксаторами 9. Рабочие элементы 4 выполнены из легкого материала,например пенопласта или пластика и имеют в сечении форму параллелограмма с наклонными торцевыми сторонами. Гидроэнергетическая установка имеет направляющие ролики 10, расположенные в нижней части емкости 6. Отверстия 7 изолированы сальниками для предотвращения просачивания жидкости из емкости 6. Гидроэнергетическая установка снабжена дополнительной емкостью 11, установленной под барабанами 1,2, и насосом 12. Работа устройства осуществляется следующим образом. Емкость 6 заполняют водой или другой жидкостью. Находящиеся в жидкости рабочие элементы 4 в виде поплавков выталкиваются водой и перемещаются вверх, приводя в движение бесконечную ленту 3, которая огибает барабаны 1 и 2. Крутящий момент через ленту 3 передается на барабаны 1 и 2, к одному из которых подключен генератор (не показан). При выходе из емкости 6 рабочие элементы 4 огибают барабан 1 и перемещаются вниз. При огибании лентой 3 барабана 2 рабочие элементы ориентируются вертикально, этому способствуют направляющие ролики 10. Происходит сцепление торцевых сторон элементов 4 с помощью фиксаторов 9 и рабочие элементы в виде бесконечной цепочки проходят через отверстие 7 в емкость 6. За счет наклонных торцевых сторон под давлением воды поплавки 4 разворачиваются, происходит их расцепление и они выталкиваются из емкости 6, приводя в движение ленту 3. Дополнительная емкость 11, установленная под барабанами 1, 2 служит для сбора воды, которая остается на поплавках 4. Насосом 12 перекачивают воду из емкости 11 в емкость 6. Преимуществом предлагаемого устройства является простота конструкции, при этом работа обеспечивается без дополнительных источников энергии или компрессора. Это повышает КПД гидроэнергетической установки и эффективность преобразования энергии статического давления жидкости во вращательное движение барабанов,крутящий момент которых может быть далее использован для генерирования электроэнергии или механической энергии различных агрегатов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гидроэнергетическая установка, включающая верхний и нижний барабаны и огибающую барабаны бесконечную ленту с закрепленными на ней рабочими элементами, частично погруженные в жидкость, отличающаяся тем, что она содержит емкость, в нижней части которой образовано по меньшей мере одно отверстие для прохождения через него рабочих элементов, которые выполнены в виде поплавков и прикреплены шарнирно к бесконечной ленте с возможностью поворота, а торцевые части рабочих элементов снабжены фиксаторами. 2. Гидроэнергетическая установка по п. 1,отличающаяся тем, что она имеет направляющие ролики, расположенные в нижней части емкости. 3. Гидроэнергетическая установка по п.п. 1 или 2,отличающаяся тем,что она снабжена дополнительной емкостью, установленной под барабанами, и насосом.
