Гидроэнергетическая установка

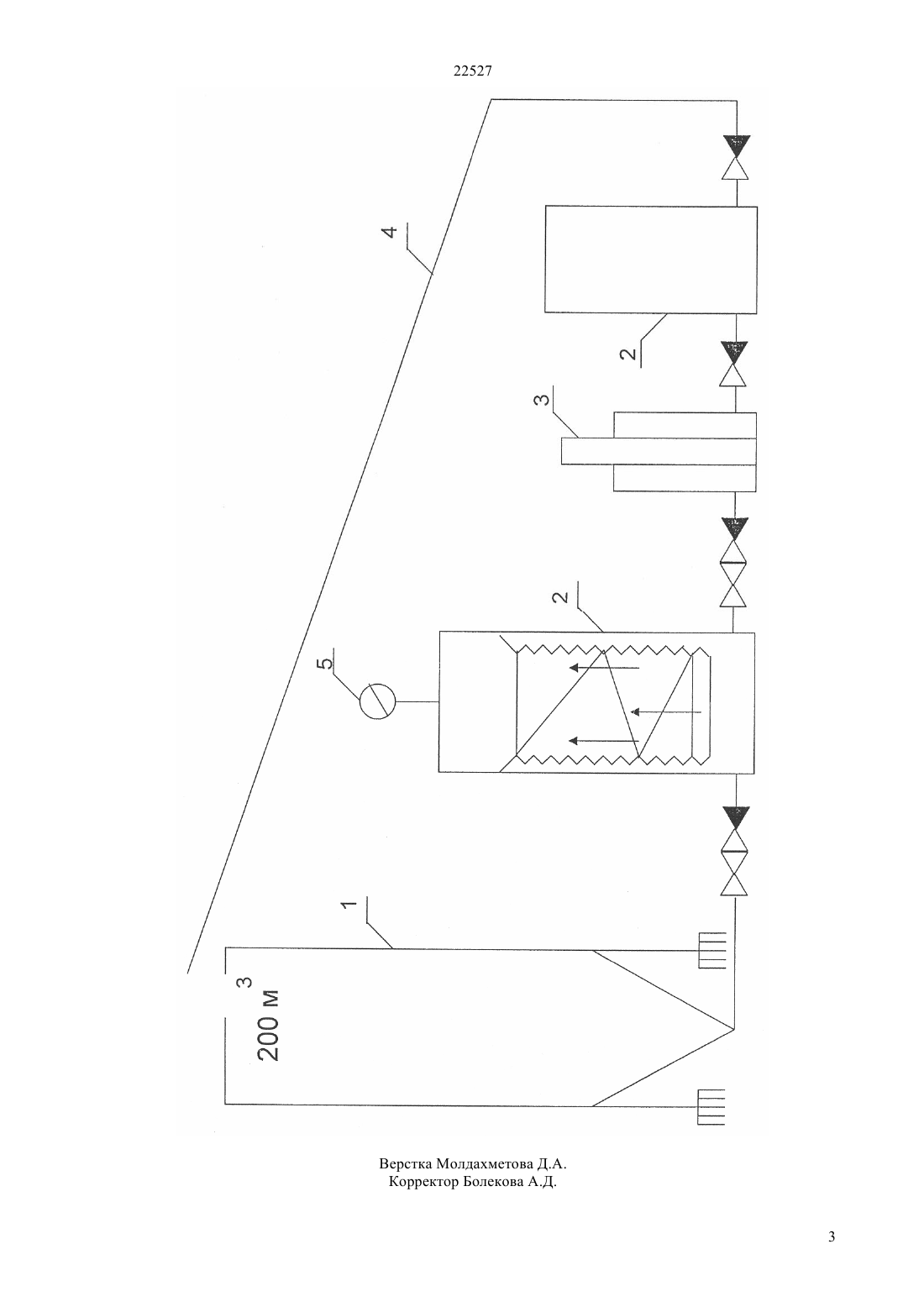

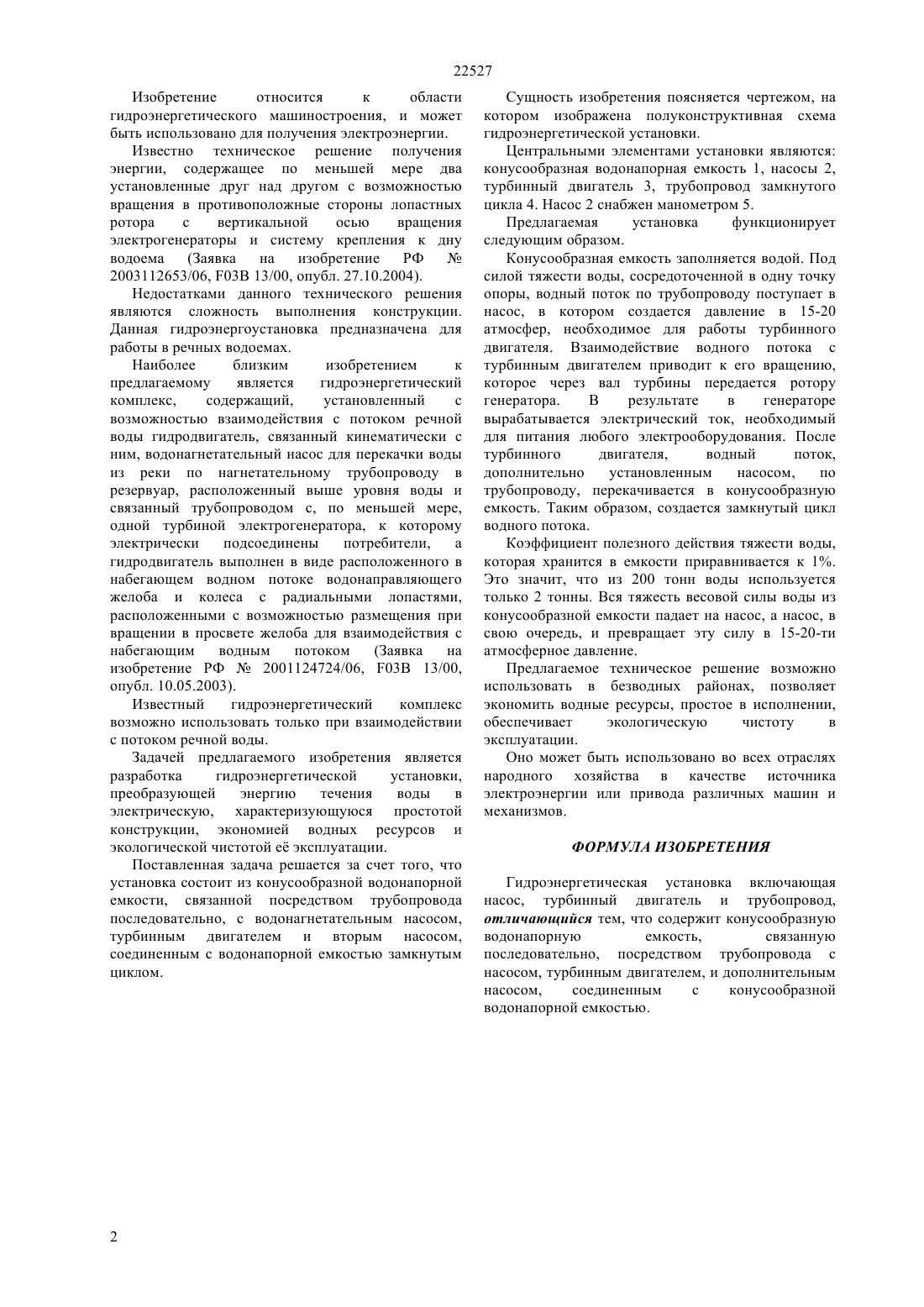

(51) 03 3/10 (2009.01) 03 13/06 (2009.01) 03 17/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ турбинного двигателя и трубопровода, который соединяет элементы установки в замкнутый цикл. Предлагаемое техническое решение возможно использовать в безводных районах, позволяет экономить водные ресурсы, простое в исполнении и экологически чистое при эксплуатации. Изобретение может быть использовано в любой отрасли народного хозяйства в качестве источника электроэнергии или привода различных машин и механизмов.(57) Изобретение относится к области гидроэнергетического машиностроения и может быть использовано для получения энергии. Гидроэнергетическая установка состоит из конусообразной водонапорной емкости, насосов, 22527 Изобретение относится к области гидроэнергетического машиностроения, и может быть использовано для получения электроэнергии. Известно техническое решение получения энергии, содержащее по меньшей мере два установленные друг над другом с возможностью вращения в противоположные стороны лопастных ротора с вертикальной осью вращения электрогенераторы и систему крепления к дну водоема (Заявка на изобретение РФ 2003112653/06, 03 В 13/00, опубл. 27.10.2004). Недостатками данного технического решения являются сложность выполнения конструкции. Данная гидроэнергоустановка предназначена для работы в речных водоемах. Наиболее близким изобретением к предлагаемому является гидроэнергетический комплекс,содержащий,установленный с возможностью взаимодействия с потоком речной воды гидродвигатель, связанный кинематически с ним, водонагнетательный насос для перекачки воды из реки по нагнетательному трубопроводу в резервуар, расположенный выше уровня воды и связанный трубопроводом с, по меньшей мере,одной турбиной электрогенератора, к которому электрически подсоединены потребители,а гидродвигатель выполнен в виде расположенного в набегающем водном потоке водонаправляющего желоба и колеса с радиальными лопастями,расположенными с возможностью размещения при вращении в просвете желоба для взаимодействия с набегающим водным потоком(Заявка на изобретение РФ 2001124724/06, 03 В 13/00,опубл. 10.05.2003). Известный гидроэнергетический комплекс возможно использовать только при взаимодействии с потоком речной воды. Задачей предлагаемого изобретения является разработка гидроэнергетической установки,преобразующей энергию течения воды в электрическую, характеризующуюся простотой конструкции, экономией водных ресурсов и экологической чистотой е эксплуатации. Поставленная задача решается за счет того, что установка состоит из конусообразной водонапорной емкости, связанной посредством трубопровода последовательно, с водонагнетательным насосом,турбинным двигателем и вторым насосом,соединенным с водонапорной емкостью замкнутым циклом. Сущность изобретения поясняется чертежом, на котором изображена полуконструктивная схема гидроэнергетической установки. Центральными элементами установки являются конусообразная водонапорная емкость 1, насосы 2,турбинный двигатель 3, трубопровод замкнутого цикла 4. Насос 2 снабжен манометром 5. Предлагаемая установка функционирует следующим образом. Конусообразная емкость заполняется водой. Под силой тяжести воды, сосредоточенной в одну точку опоры, водный поток по трубопроводу поступает в насос, в котором создается давление в 15-20 атмосфер, необходимое для работы турбинного двигателя. Взаимодействие водного потока с турбинным двигателем приводит к его вращению,которое через вал турбины передается ротору генератора. В результате в генераторе вырабатывается электрический ток, необходимый для питания любого электрооборудования. После турбинного двигателя,водный поток,дополнительно установленным насосом,по трубопроводу, перекачивается в конусообразную емкость. Таким образом, создается замкнутый цикл водного потока. Коэффициент полезного действия тяжести воды,которая хранится в емкости приравнивается к 1. Это значит, что из 200 тонн воды используется только 2 тонны. Вся тяжесть весовой силы воды из конусообразной емкости падает на насос, а насос, в свою очередь, и превращает эту силу в 15-20-ти атмосферное давление. Предлагаемое техническое решение возможно использовать в безводных районах, позволяет экономить водные ресурсы, простое в исполнении,обеспечивает экологическую чистоту в эксплуатации. Оно может быть использовано во всех отраслях народного хозяйства в качестве источника электроэнергии или привода различных машин и механизмов. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидроэнергетическая установка включающая насос, турбинный двигатель и трубопровод,отличающийся тем, что содержит конусообразную водонапорную емкость,связанную последовательно, посредством трубопровода с насосом, турбинным двигателем, и дополнительным насосом,соединенным с конусообразной водонапорной емкостью.
