Винтовой механизм

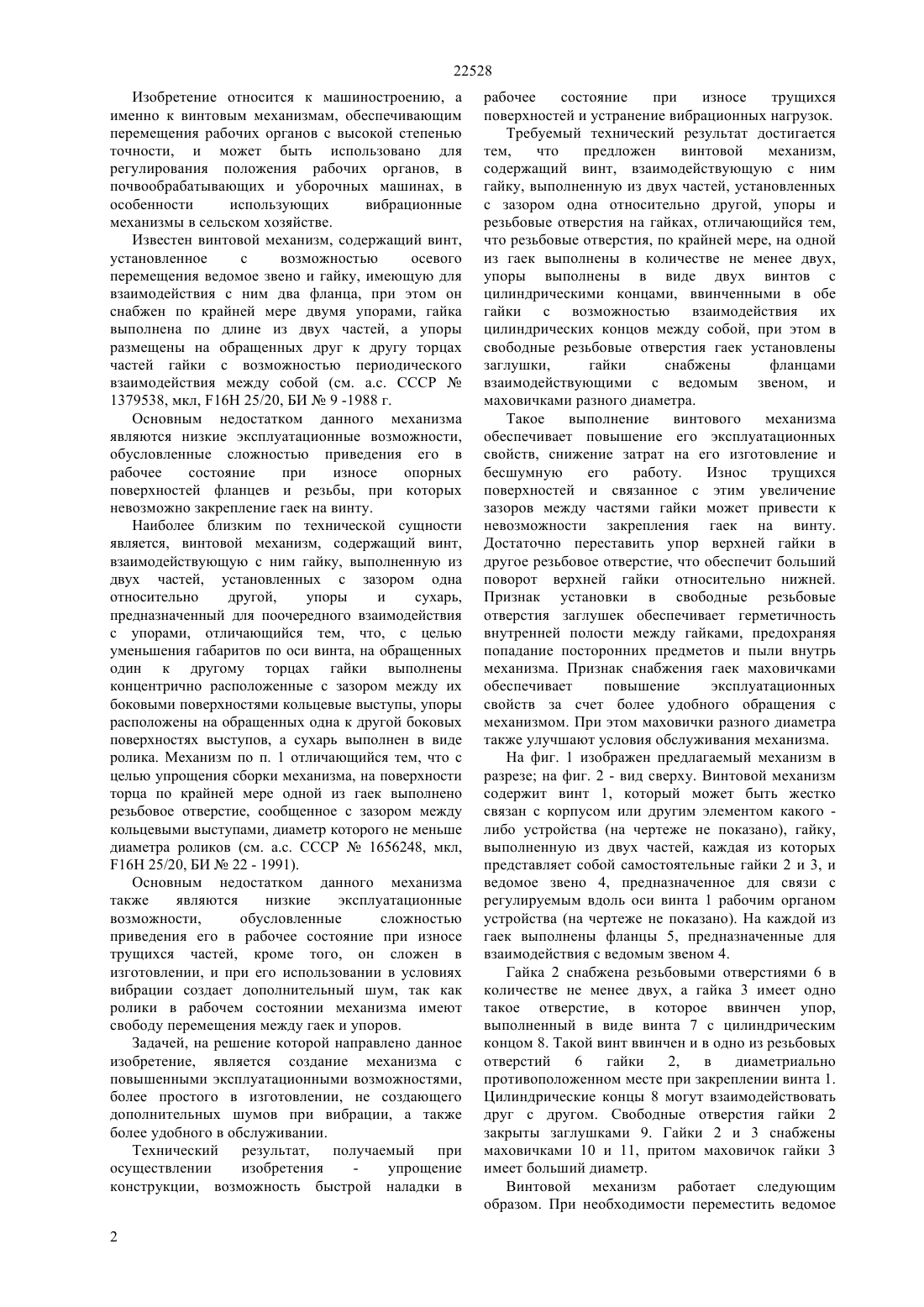

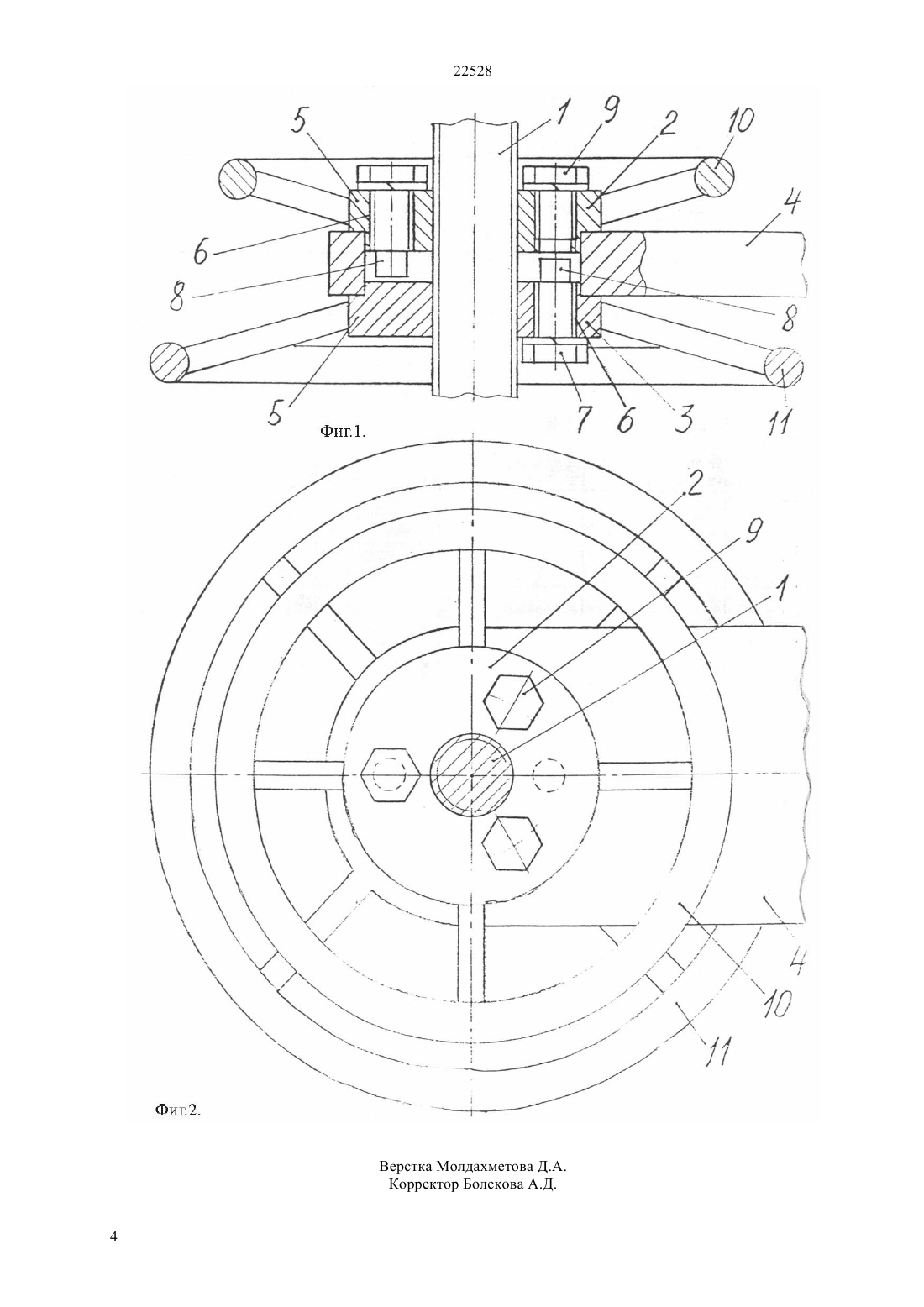

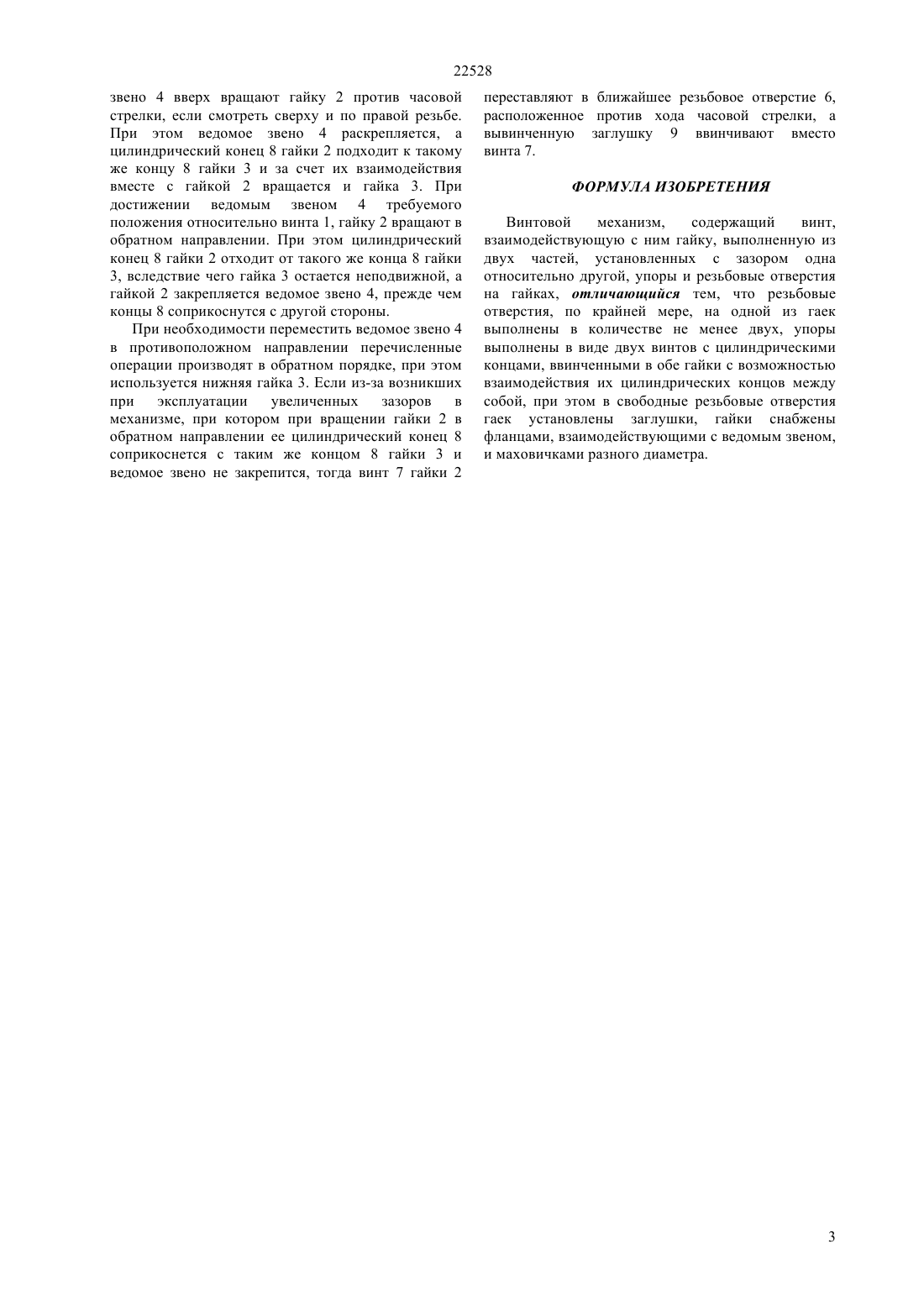

(51) 16 25/20 (2009.01) 16 25/24 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ повышение эксплуатационных возможностей винтового механизма, упрощение конструкции,бесшумность и повышение удобства в обслуживании. Технический результат, получаемый при осуществлении изобретения - упрощение конструкции, возможность быстрой наладки в рабочее состояние при износе трущихся поверхностей и устранение вибрационных нагрузок. Предложен винтовой механизм, содержащий винт,взаимодействующую с ним гайку, выполненную из двух частей, установленных с зазором одна относительно другой, упоры и резьбовые отверстия на гайках, отличающийся тем, что резьбовые отверстия, по крайней мере, на одной из гаек выполнены в количестве не менее двух, упоры выполнены в виде двух винтов с цилиндрическими концами, ввинченными в обе гайки с возможностью взаимодействия их цилиндрических концов между собой, при этом в свободные резьбовые отверстия гаек установлены заглушки, гайки снабжены фланцами, взаимодействующими с ведомым звеном,и маховичками разного диаметра.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Асангалиева Мадина Елибековна Тюлежанова Айгуль Сагындыковна(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к машиностроению, а именно к винтовым механизмам, обеспечивающим перемещения рабочих органов с высокой степенью точности, и может быть использовано для регулирования положения рабочих органов, в почвообрабатывающих и уборочных машинах, в особенности использующих вибрационные механизмы в сельском хозяйстве. Задачей, на решение которой направлено изобретение, является 22528 Изобретение относится к машиностроению, а именно к винтовым механизмам, обеспечивающим перемещения рабочих органов с высокой степенью точности, и может быть использовано для регулирования положения рабочих органов, в почвообрабатывающих и уборочных машинах, в особенности использующих вибрационные механизмы в сельском хозяйстве. Известен винтовой механизм, содержащий винт,установленное с возможностью осевого перемещения ведомое звено и гайку, имеющую для взаимодействия с ним два фланца, при этом он снабжен по крайней мере двумя упорами, гайка выполнена по длине из двух частей, а упоры размещены на обращенных друг к другу торцах частей гайки с возможностью периодического взаимодействия между собой (см. а.с. СССР 1379538, мкл, 16 25/20, БИ 9 -1988 г. Основным недостатком данного механизма являются низкие эксплуатационные возможности,обусловленные сложностью приведения его в рабочее состояние при износе опорных поверхностей фланцев и резьбы, при которых невозможно закрепление гаек на винту. Наиболее близким по технической сущности является, винтовой механизм, содержащий винт,взаимодействующую с ним гайку, выполненную из двух частей, установленных с зазором одна относительно другой,упоры и сухарь,предназначенный для поочередного взаимодействия с упорами, отличающийся тем, что, с целью уменьшения габаритов по оси винта, на обращенных один к другому торцах гайки выполнены концентрично расположенные с зазором между их боковыми поверхностями кольцевые выступы, упоры расположены на обращенных одна к другой боковых поверхностях выступов, а сухарь выполнен в виде ролика. Механизм по п. 1 отличающийся тем, что с целью упрощения сборки механизма, на поверхности торца по крайней мере одной из гаек выполнено резьбовое отверстие, сообщенное с зазором между кольцевыми выступами, диаметр которого не меньше диаметра роликов (см. а.с. СССР 1656248, мкл,16 Н 25/20, БИ 22 - 1991). Основным недостатком данного механизма также являются низкие эксплуатационные возможности,обусловленные сложностью приведения его в рабочее состояние при износе трущихся частей, кроме того, он сложен в изготовлении, и при его использовании в условиях вибрации создает дополнительный шум, так как ролики в рабочем состоянии механизма имеют свободу перемещения между гаек и упоров. Задачей, на решение которой направлено данное изобретение, является создание механизма с повышенными эксплуатационными возможностями,более простого в изготовлении, не создающего дополнительных шумов при вибрации, а также более удобного в обслуживании. Технический результат, получаемый при осуществлении изобретения упрощение конструкции, возможность быстрой наладки в 2 рабочее состояние при износе трущихся поверхностей и устранение вибрационных нагрузок. Требуемый технический результат достигается тем,что предложен винтовой механизм,содержащий винт, взаимодействующую с ним гайку, выполненную из двух частей, установленных с зазором одна относительно другой, упоры и резьбовые отверстия на гайках, отличающийся тем,что резьбовые отверстия, по крайней мере, на одной из гаек выполнены в количестве не менее двух,упоры выполнены в виде двух винтов с цилиндрическими концами, ввинченными в обе гайки с возможностью взаимодействия их цилиндрических концов между собой, при этом в свободные резьбовые отверстия гаек установлены заглушки,гайки снабжены фланцами взаимодействующими с ведомым звеном, и маховичками разного диаметра. Такое выполнение винтового механизма обеспечивает повышение его эксплуатационных свойств, снижение затрат на его изготовление и бесшумную его работу. Износ трущихся поверхностей и связанное с этим увеличение зазоров между частями гайки может привести к невозможности закрепления гаек на винту. Достаточно переставить упор верхней гайки в другое резьбовое отверстие, что обеспечит больший поворот верхней гайки относительно нижней. Признак установки в свободные резьбовые отверстия заглушек обеспечивает герметичность внутренней полости между гайками, предохраняя попадание посторонних предметов и пыли внутрь механизма. Признак снабжения гаек маховичками обеспечивает повышение эксплуатационных свойств за счет более удобного обращения с механизмом. При этом маховички разного диаметра также улучшают условия обслуживания механизма. На фиг. 1 изображен предлагаемый механизм в разрезе на фиг. 2 - вид сверху. Винтовой механизм содержит винт 1, который может быть жестко связан с корпусом или другим элементом какого либо устройства (на чертеже не показано), гайку,выполненную из двух частей, каждая из которых представляет собой самостоятельные гайки 2 и 3, и ведомое звено 4, предназначенное для связи с регулируемым вдоль оси винта 1 рабочим органом устройства (на чертеже не показано). На каждой из гаек выполнены фланцы 5, предназначенные для взаимодействия с ведомым звеном 4. Гайка 2 снабжена резьбовыми отверстиями 6 в количестве не менее двух, а гайка 3 имеет одно такое отверстие, в которое ввинчен упор,выполненный в виде винта 7 с цилиндрическим концом 8. Такой винт ввинчен и в одно из резьбовых отверстий 6 гайки 2,в диаметриально противоположенном месте при закреплении винта 1. Цилиндрические концы 8 могут взаимодействовать друг с другом. Свободные отверстия гайки 2 закрыты заглушками 9. Гайки 2 и 3 снабжены маховичками 10 и 11, притом маховичок гайки 3 имеет больший диаметр. Винтовой механизм работает следующим образом. При необходимости переместить ведомое 22528 звено 4 вверх вращают гайку 2 против часовой стрелки, если смотреть сверху и по правой резьбе. При этом ведомое звено 4 раскрепляется, а цилиндрический конец 8 гайки 2 подходит к такому же концу 8 гайки 3 и за счет их взаимодействия вместе с гайкой 2 вращается и гайка 3. При достижении ведомым звеном 4 требуемого положения относительно винта 1, гайку 2 вращают в обратном направлении. При этом цилиндрический конец 8 гайки 2 отходит от такого же конца 8 гайки 3, вследствие чего гайка 3 остается неподвижной, а гайкой 2 закрепляется ведомое звено 4, прежде чем концы 8 соприкоснутся с другой стороны. При необходимости переместить ведомое звено 4 в противоположном направлении перечисленные операции производят в обратном порядке, при этом используется нижняя гайка 3. Если из-за возникших при эксплуатации увеличенных зазоров в механизме, при котором при вращении гайки 2 в обратном направлении ее цилиндрический конец 8 соприкоснется с таким же концом 8 гайки 3 и ведомое звено не закрепится, тогда винт 7 гайки 2 переставляют в ближайшее резьбовое отверстие 6,расположенное против хода часовой стрелки, а вывинченную заглушку 9 ввинчивают вместо винта 7. ФОРМУЛА ИЗОБРЕТЕНИЯ Винтовой механизм,содержащий винт,взаимодействующую с ним гайку, выполненную из двух частей, установленных с зазором одна относительно другой, упоры и резьбовые отверстия на гайках, отличающийся тем, что резьбовые отверстия, по крайней мере, на одной из гаек выполнены в количестве не менее двух, упоры выполнены в виде двух винтов с цилиндрическими концами, ввинченными в обе гайки с возможностью взаимодействия их цилиндрических концов между собой, при этом в свободные резьбовые отверстия гаек установлены заглушки, гайки снабжены фланцами, взаимодействующими с ведомым звеном,и маховичками разного диаметра.
