Быстроразъемное соединение для трубопроводов

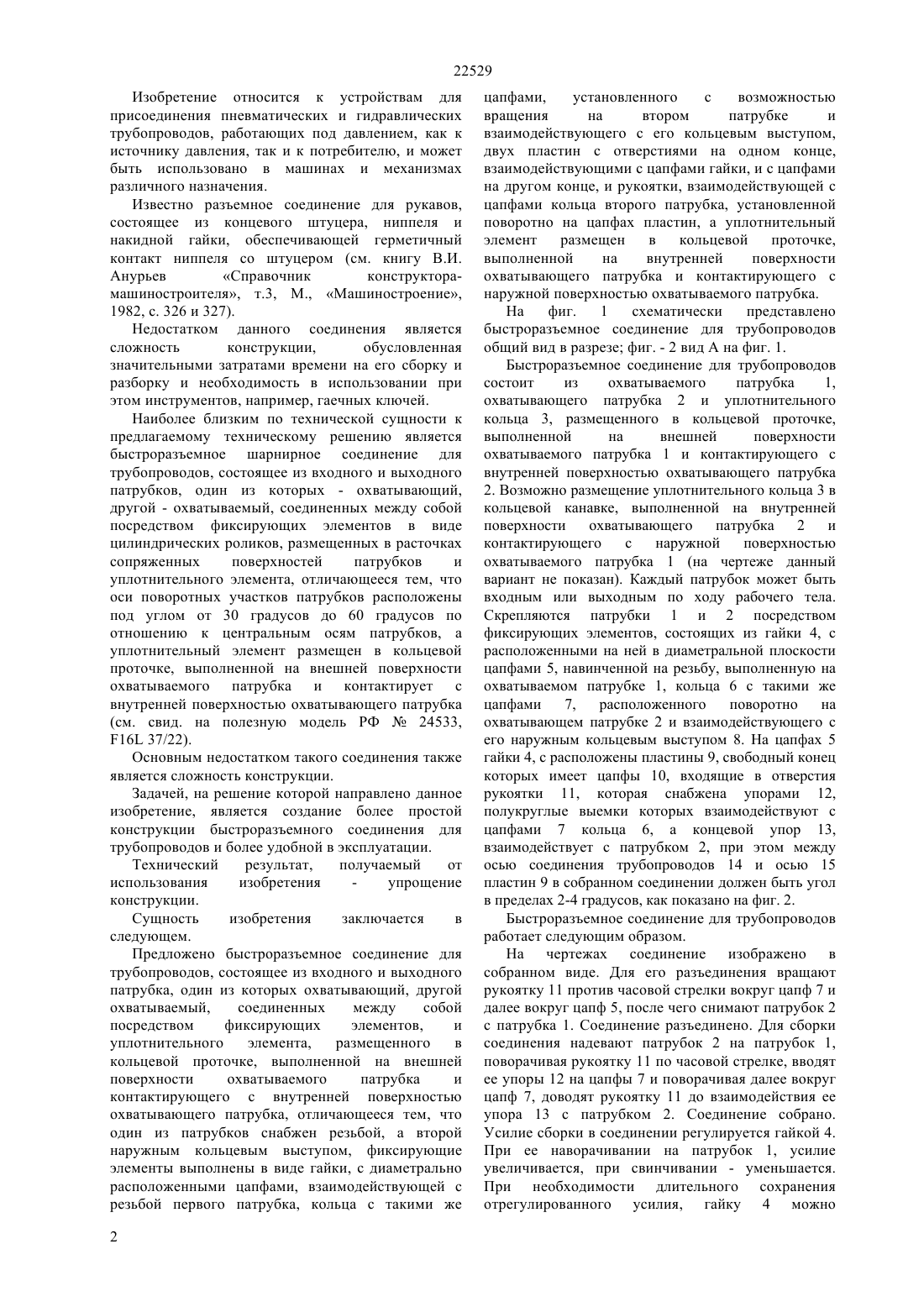

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Быстроразъемное соединение для трубопроводов,состоящее из входного и выходного патрубка, один из которых охватывающий, другой охватываемый,соединенных между собой посредством фиксирующих элементов, и уплотнительного элемента, размещенного в кольцевой проточке,выполненной на внешней поверхности охватываемого патрубка и контактирующего с внутренней поверхностью охватывающего патрубка,отличающееся тем, что один из патрубков снабжен резьбой, а второй наружным кольцевым выступом,фиксирующие элементы выполнены в виде гайки, с диаметрально расположенными цапфами,взаимодействующей с резьбой первого патрубка,кольца с такими же цапфами, установленного с возможностью вращения на втором патрубке и взаимодействующего с его кольцевым выступом,двух пластин с отверстиями на одном конце,взаимодействующими с цапфами гайки, и с цапфами на другом конце, и рукоятки, взаимодействующей с цапфами кольца второго патрубка, установленной поворотно на цапфах пластин, а уплотнительный элемент размещен в кольцевой проточке,выполненной на внутренней поверхности охватывающего патрубка и контактирующего с наружной поверхностью охватываемого патрубка.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Асангалиева Мадина Елибековна Яковлев Александр Николаевич(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ДЛЯ ТРУБОПРОВОДОВ(57) Изобретение относится к устройствам для присоединения пневматических и гидравлических трубопроводов, работающих под давлением, как к источнику давления так и к потребителю, и может быть использовано в машинах и механизмах различного назначения. Задачей, на решение которой направлено данное изобретение, является создание более простой конструкции быстроразъемного соединения для трубопроводов и более удобной в эксплуатации. Технический результат,получаемый от использования изобретения упрощение конструкции. 22529 Изобретение относится к устройствам для присоединения пневматических и гидравлических трубопроводов, работающих под давлением, как к источнику давления, так и к потребителю, и может быть использовано в машинах и механизмах различного назначения. Известно разъемное соединение для рукавов,состоящее из концевого штуцера, ниппеля и накидной гайки, обеспечивающей герметичный контакт ниппеля со штуцером (см. книгу В.И. Анурьев Справочник конструкторамашиностроителя, т.3, М., Машиностроение,1982, с. 326 и 327). Недостатком данного соединения является сложность конструкции,обусловленная значительными затратами времени на его сборку и разборку и необходимость в использовании при этом инструментов, например, гаечных ключей. Наиболее близким по технической сущности к предлагаемому техническому решению является быстроразъемное шарнирное соединение для трубопроводов, состоящее из входного и выходного патрубков, один из которых - охватывающий,другой - охватываемый, соединенных между собой посредством фиксирующих элементов в виде цилиндрических роликов, размещенных в расточках сопряженных поверхностей патрубков и уплотнительного элемента, отличающееся тем, что оси поворотных участков патрубков расположены под углом от 30 градусов до 60 градусов по отношению к центральным осям патрубков, а уплотнительный элемент размещен в кольцевой проточке, выполненной на внешней поверхности охватываемого патрубка и контактирует с внутренней поверхностью охватывающего патрубка(см. свид. на полезную модель РФ 24533,16 37/22). Основным недостатком такого соединения также является сложность конструкции. Задачей, на решение которой направлено данное изобретение, является создание более простой конструкции быстроразъемного соединения для трубопроводов и более удобной в эксплуатации. Технический результат,получаемый от использования изобретения упрощение конструкции. Сущность изобретения заключается в следующем. Предложено быстроразъемное соединение для трубопроводов, состоящее из входного и выходного патрубка, один из которых охватывающий, другой охватываемый,соединенных между собой посредством фиксирующих элементов,и уплотнительного элемента,размещенного в кольцевой проточке, выполненной на внешней поверхности охватываемого патрубка и контактирующего с внутренней поверхностью охватывающего патрубка, отличающееся тем, что один из патрубков снабжен резьбой, а второй наружным кольцевым выступом, фиксирующие элементы выполнены в виде гайки, с диаметрально расположенными цапфами, взаимодействующей с резьбой первого патрубка, кольца с такими же 2 цапфами,установленного с возможностью вращения на втором патрубке и взаимодействующего с его кольцевым выступом,двух пластин с отверстиями на одном конце,взаимодействующими с цапфами гайки, и с цапфами на другом конце, и рукоятки, взаимодействующей с цапфами кольца второго патрубка, установленной поворотно на цапфах пластин, а уплотнительный элемент размещен в кольцевой проточке,выполненной на внутренней поверхности охватывающего патрубка и контактирующего с наружной поверхностью охватываемого патрубка. На фиг. 1 схематически представлено быстроразъемное соединение для трубопроводов общий вид в разрезе фиг. - 2 вид А на фиг. 1. Быстроразъемное соединение для трубопроводов состоит из охватываемого патрубка 1,охватывающего патрубка 2 и уплотнительного кольца 3, размещенного в кольцевой проточке,выполненной на внешней поверхности охватываемого патрубка 1 и контактирующего с внутренней поверхностью охватывающего патрубка 2. Возможно размещение уплотнительного кольца 3 в кольцевой канавке, выполненной на внутренней поверхности охватывающего патрубка 2 и контактирующего с наружной поверхностью охватываемого патрубка 1 (на чертеже данный вариант не показан). Каждый патрубок может быть входным или выходным по ходу рабочего тела. Скрепляются патрубки 1 и 2 посредством фиксирующих элементов, состоящих из гайки 4, с расположенными на ней в диаметральной плоскости цапфами 5, навинченной на резьбу, выполненную на охватываемом патрубке 1, кольца 6 с такими же цапфами 7, расположенного поворотно на охватывающем патрубке 2 и взаимодействующего с его наружным кольцевым выступом 8. На цапфах 5 гайки 4, с расположены пластины 9, свободный конец которых имеет цапфы 10, входящие в отверстия рукоятки 11, которая снабжена упорами 12,полукруглые выемки которых взаимодействуют с цапфами 7 кольца 6, а концевой упор 13,взаимодействует с патрубком 2, при этом между осью соединения трубопроводов 14 и осью 15 пластин 9 в собранном соединении должен быть угол в пределах 2-4 градусов, как показано на фиг. 2. Быстроразъемное соединение для трубопроводов работает следующим образом. На чертежах соединение изображено в собранном виде. Для его разъединения вращают рукоятку 11 против часовой стрелки вокруг цапф 7 и далее вокруг цапф 5, после чего снимают патрубок 2 с патрубка 1. Соединение разъединено. Для сборки соединения надевают патрубок 2 на патрубок 1,поворачивая рукоятку 11 по часовой стрелке, вводят ее упоры 12 на цапфы 7 и поворачивая далее вокруг цапф 7, доводят рукоятку 11 до взаимодействия ее упора 13 с патрубком 2. Соединение собрано. Усилие сборки в соединении регулируется гайкой 4. При ее наворачивании на патрубок 1, усилие увеличивается, при свинчивании - уменьшается. При необходимости длительного сохранения отрегулированного усилия, гайку 4 можно 22529 законтрить контргайкой (на чертеже не показана). Благодаря поворотности кольца 6, регулировка усилия в соединении является бесступенчатой,однако рукоятка 11 при этом занимает любое положение вокруг соединения. При необходимости строго определенного положения рукоятки 11 этого можно добиться регулировкой положения патрубка 1 при его сборке со следующим элементом трубопроводной системы (на чертеже не показано). Технико-экономическая эффективность изобретения заключается в упрощении конструкции как по сравнению с известными решениями. ФОРМУЛА ИЗОБРЕТЕНИЯ Быстроразъемное соединение для трубопроводов, состоящее из входного и выходного патрубков, один из которых охватывающий, другой охватываемый,соединенных между собой посредством фиксирующих элементов,и уплотнительного элемента,размещенного в кольцевой проточке, выполненной на внешней поверхности охватываемого патрубка и контактирующего с внутренней поверхностью охватывающего патрубка, отличающееся тем, что один из патрубков снабжен резьбой, а второй наружным кольцевым выступом, фиксирующие элементы выполнены в виде гайки с диаметрально расположенными цапфами, взаимодействующей с резьбой первого патрубка, кольца с такими же цапфами,установленного с возможностью вращения на втором патрубке и взаимодействующего с его кольцевым выступом,двух пластин с отверстиями на одном конце,взаимодействующими с цапфами гайки, и с цапфами на другом конце, и рукоятки, взаимодействующей с цапфами кольца второго патрубка, установленной поворотно на цапфах пластин, а уплотнительный элемент размещен в кольцевой проточке,выполненной на внутренней поверхности охватывающего патрубка и контактирующего с наружной поверхностью охватываемого патрубка.
