Водоподготовительная установка.
Номер патента: 2096
Опубликовано: 15.06.1995
Авторы: Лаптиева Валентина Петровна, Вайсман Михаил Абрамович, Сердюков Владимир Александрович
Формула / Реферат
Водоподготовительная установка, содержащая последовательно соединенные трубопроводами аппарат для химической очистки воды, декарбонизатор, вакуумный деаэратор, отличающаяся тем, что, с целью повышения экономичности установки путем снижения расхода электроэнергии на собственные нужды и уменьшения стоимости установки, трубопровод, присоединенный к входу вакуумного деаэратора, сообщен с выходом декарбонизатора и снабжен гидрозатвором, при этом выход декарбонизатора расположен не ниже входа вакуумного деаэратора.
Текст

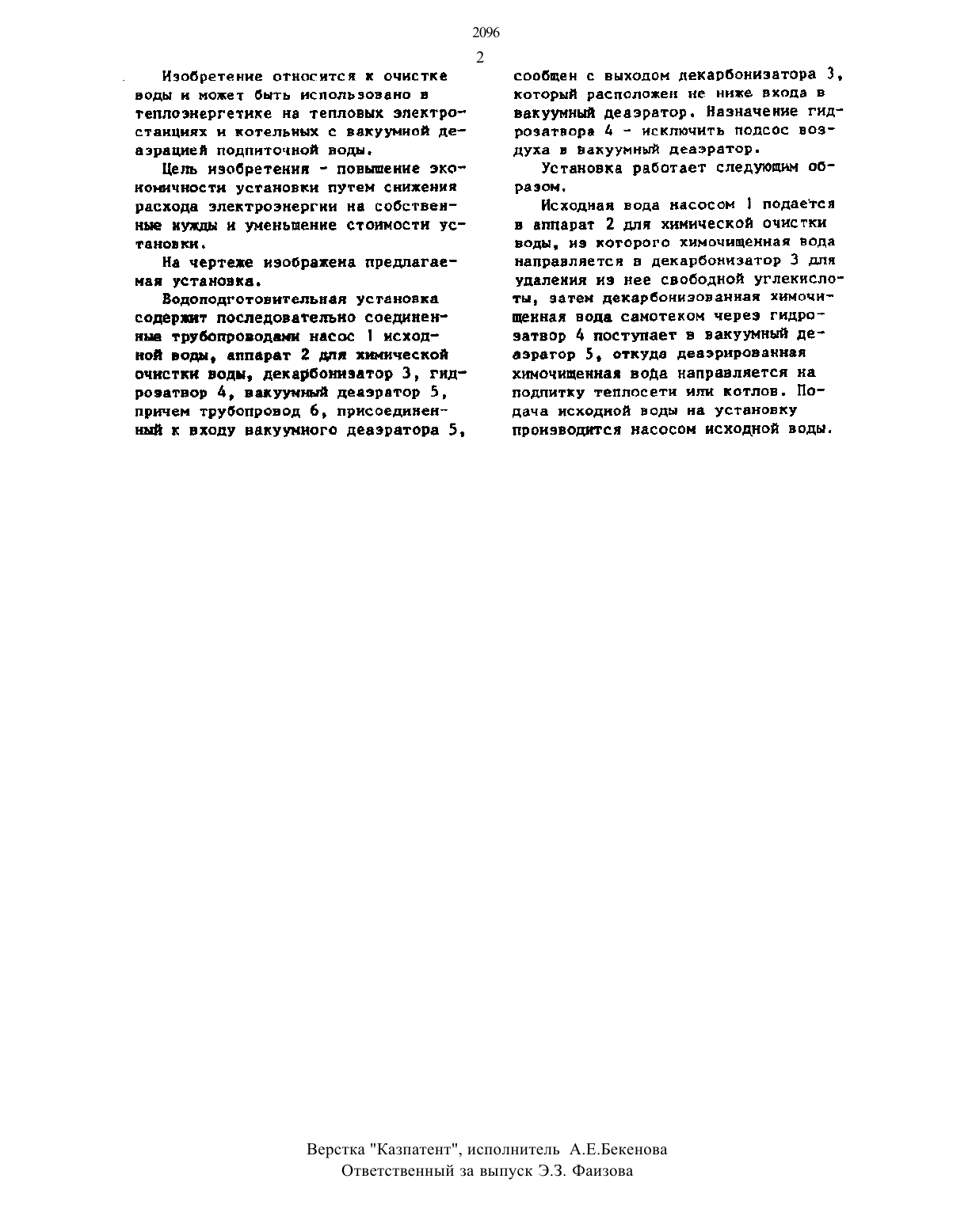

(73) Казахстанский научноисследовательский,проектно-конструкторский институт промышленной энергетики КазНИПИэнергопром(54)(57) ВОДОПОДГОТОВИТЕЛЬНАЯ УСТАНОВКА,содержащая последовательно соединенные трубопроводами аппарат для химической очистки воды, декарбонизатор, вакуумный деаэратор,отличающаяся тем, что, с Целью повышения экономичности установки путем снижения расхода электроэнергии на собственные нужды и уменьшения стоимости установки, трубопровод, присоединенный к входу вакуумного деаэратора, сообщен с выходом декарбонизатора и снабжен гидрозатвором, при этом выход декарбонизатора расположен не ниже входа вакуумного деаэратора.Изобретение относится к очистке воды и может быть использовано в теплоэнергетике на тепловых электро станциях н котельных с вакуумной деазрациен подпнточной водн.Цепь изобретения - повышение экот комичности установки путем снижении расхода электроэнергии на собственные нужды и уменьшение стоимости установкн.На чертеже изображена предлагаемая Установка.Водоподготовительная Установка содерпт последовательно соединенинв трубопроводан насос 1 исходной вод, аппарат 2 для химической очистки води, декарбоннватор 3, гидроватвор 6, вакуумный деазратор 5,прнчен трубопровод 6, присоединеннй к входу вакуумного деаэратора 5.сообщен с выходом декарбонизатора 3,который расположен не ниже входа в вакуумным деаэратор. Назначение гндт розатвора 4 исключить подсос ВОЗдуха в вакуумный деаэратор.Установка работает следующим ооразом.Исходная вода насосом 1 подается в аппарат 2 для химической очистки воды. из которого кнмочнщеиная вода направляется в декарбоннэатор 3 для удаления из нее свободной углекислоты, затеи декарбонизованная хнночнщенная вода самотеком через гидро затвор 4 поступает в вакуумный дет аэратор 5, откуда дваэрированнаа хнмочищеннаа вода направляется на подпитку теплосети или котлов. Подача исходной воды на установку проиэводтся насосом исходной воды.ВерсткаЧа 3 патент,исполнитель /13 Бекенова Ответственный за выпуск Э.З. Фаизова
МПК / Метки
МПК: C02F 1/00
Метки: водоподготовительная, установка
