Распорный анкер

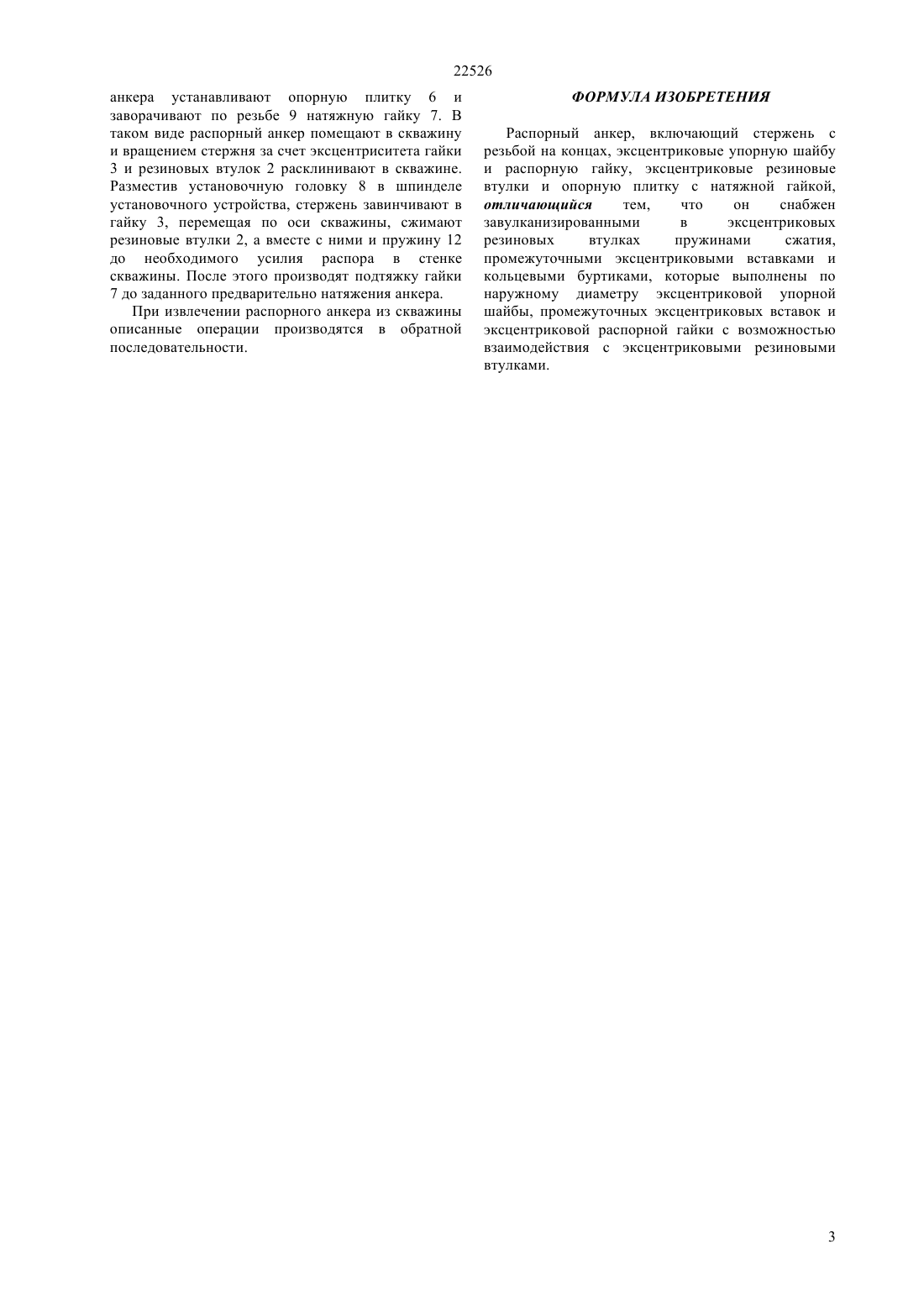

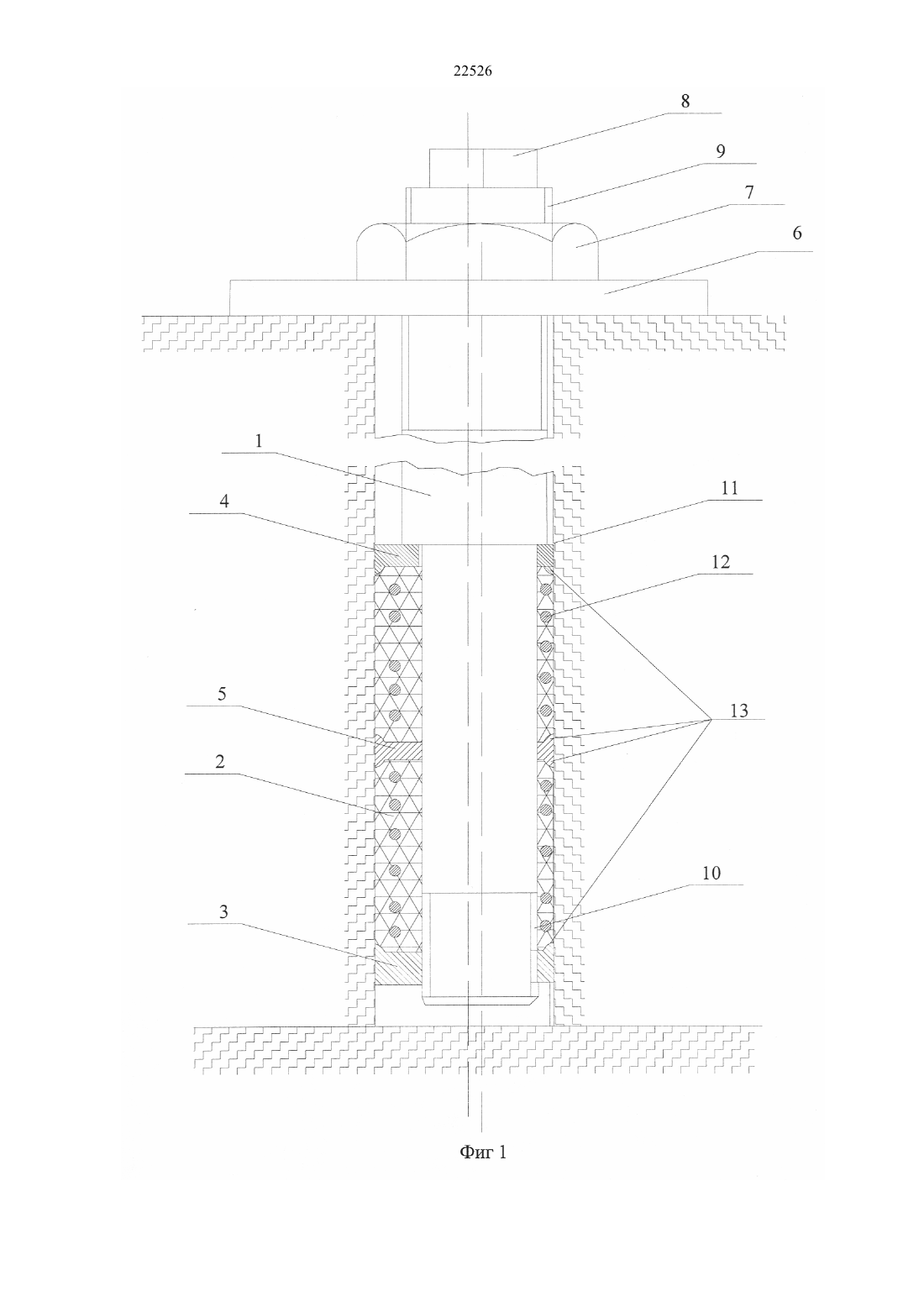

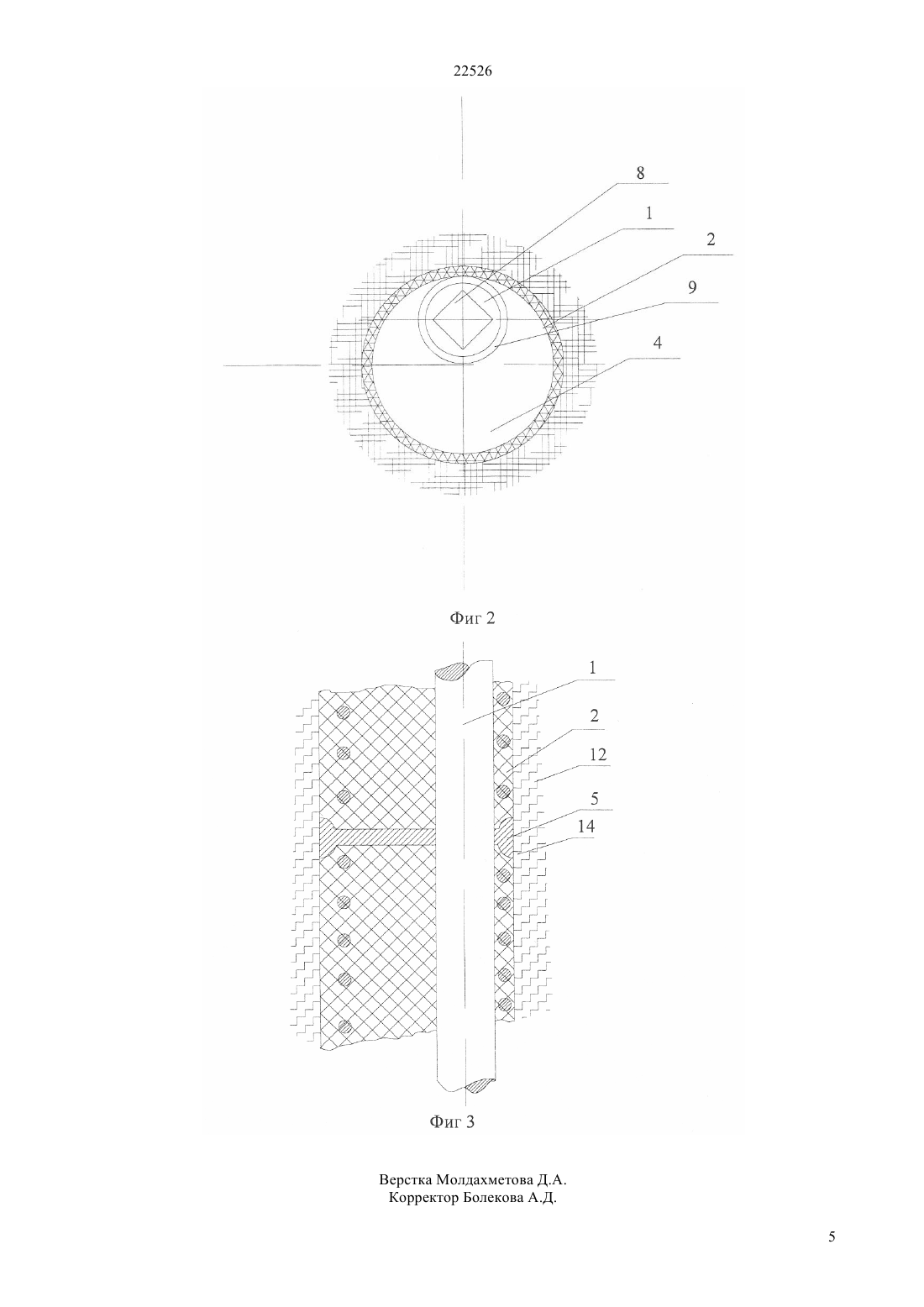

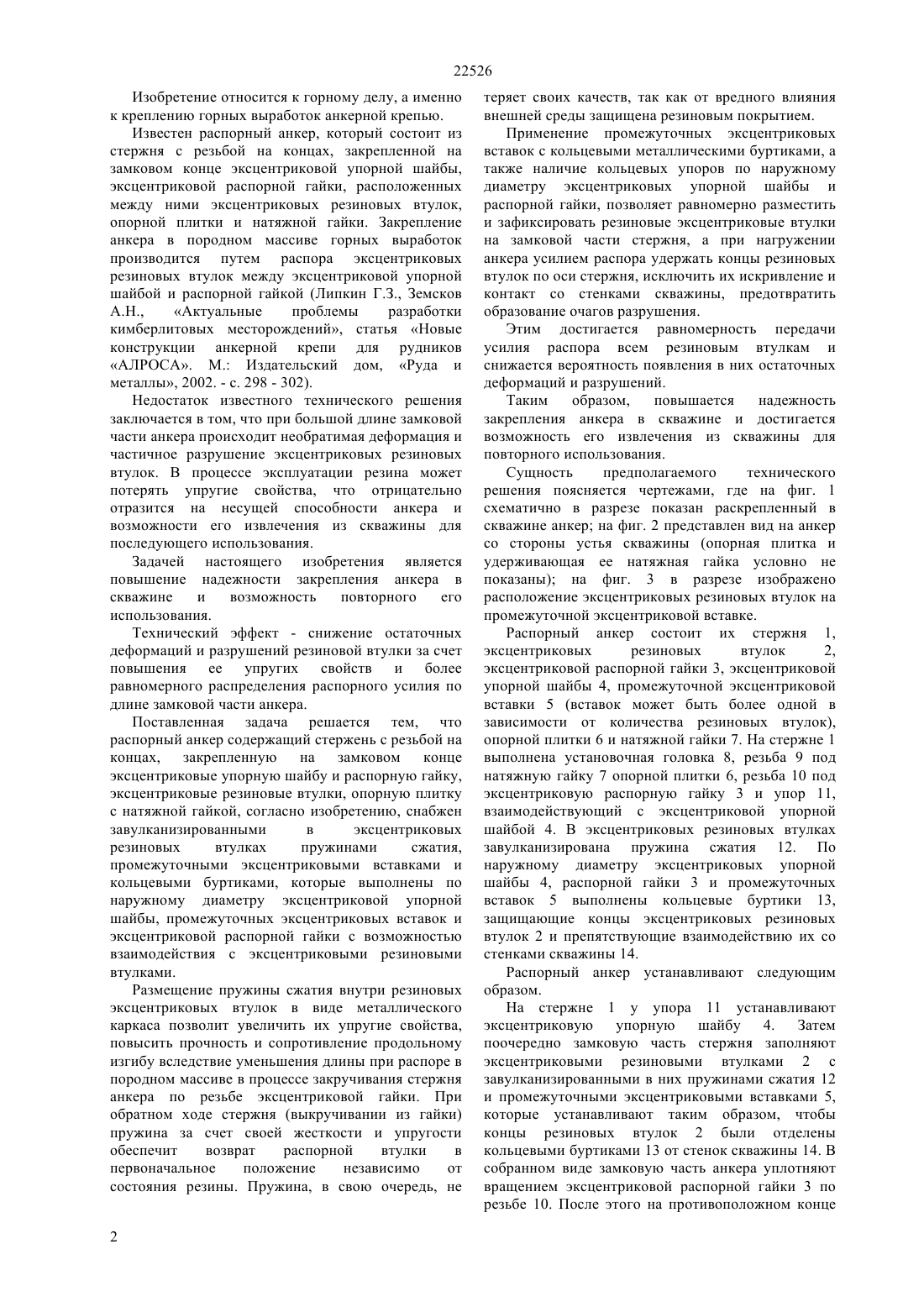

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей настоящего изобретения является повышение надежности закрепления анкера в скважине и возможность повторного его использования. Технический эффект - снижение остаточных деформаций и разрушений резиновой втулки за счет повышения ее упругих свойств и более равномерного распределения распорного усилия по длине замковой части анкера. Распорный анкер содержит стержень с резьбой на концах, закрепленную на замковом конце эксцентриковые упорную шайбу и распорную гайку,эксцентриковые резиновые втулки, опорную плитку с натяжной гайкой, согласно изобретению, он снабжен завулканизированными в эксцентриковых резиновых втулках пружинами сжатия,промежуточными эксцентриковыми вставками и кольцевыми буртиками, которые выполнены по наружному диаметру эксцентриковой упорной шайбы, промежуточных эксцентриковых вставок и эксцентриковой распорной гайки с возможностью взаимодействия с эксцентриковыми резиновыми втулками.(72) Ананин Александр Иванович Рындин Эдуард Георгиевич(73) Дочернее Государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского Государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан(56) Липкин Г.З., Земсков А.Н. Актуальные проблемы разработки кимберлитовых месторождений, статья Новые конструкции анкерной крепи для рудников АЛРОСА. М. Издательский дом, Руда и металлы, 2002. - с. 298 302(57) Изобретение относится к горному делу, а именно к креплению горных выработок анкерной крепью. 22526 Изобретение относится к горному делу, а именно к креплению горных выработок анкерной крепью. Известен распорный анкер, который состоит из стержня с резьбой на концах, закрепленной на замковом конце эксцентриковой упорной шайбы,эксцентриковой распорной гайки, расположенных между ними эксцентриковых резиновых втулок,опорной плитки и натяжной гайки. Закрепление анкера в породном массиве горных выработок производится путем распора эксцентриковых резиновых втулок между эксцентриковой упорной шайбой и распорной гайкой (Липкин Г.З., Земсков А.Н.,Актуальные проблемы разработки кимберлитовых месторождений, статья Новые конструкции анкерной крепи для рудников АЛРОСА. М. Издательский дом, Руда и металлы, 2002. - с. 298 - 302). Недостаток известного технического решения заключается в том, что при большой длине замковой части анкера происходит необратимая деформация и частичное разрушение эксцентриковых резиновых втулок. В процессе эксплуатации резина может потерять упругие свойства, что отрицательно отразится на несущей способности анкера и возможности его извлечения из скважины для последующего использования. Задачей настоящего изобретения является повышение надежности закрепления анкера в скважине и возможность повторного его использования. Технический эффект - снижение остаточных деформаций и разрушений резиновой втулки за счет повышения ее упругих свойств и более равномерного распределения распорного усилия по длине замковой части анкера. Поставленная задача решается тем, что распорный анкер содержащий стержень с резьбой на концах, закрепленную на замковом конце эксцентриковые упорную шайбу и распорную гайку,эксцентриковые резиновые втулки, опорную плитку с натяжной гайкой, согласно изобретению, снабжен завулканизированными в эксцентриковых резиновых втулках пружинами сжатия,промежуточными эксцентриковыми вставками и кольцевыми буртиками, которые выполнены по наружному диаметру эксцентриковой упорной шайбы, промежуточных эксцентриковых вставок и эксцентриковой распорной гайки с возможностью взаимодействия с эксцентриковыми резиновыми втулками. Размещение пружины сжатия внутри резиновых эксцентриковых втулок в виде металлического каркаса позволит увеличить их упругие свойства,повысить прочность и сопротивление продольному изгибу вследствие уменьшения длины при распоре в породном массиве в процессе закручивания стержня анкера по резьбе эксцентриковой гайки. При обратном ходе стержня (выкручивании из гайки) пружина за счет своей жесткости и упругости обеспечит возврат распорной втулки в первоначальное положение независимо от состояния резины. Пружина, в свою очередь, не 2 теряет своих качеств, так как от вредного влияния внешней среды защищена резиновым покрытием. Применение промежуточных эксцентриковых вставок с кольцевыми металлическими буртиками, а также наличие кольцевых упоров по наружному диаметру эксцентриковых упорной шайбы и распорной гайки, позволяет равномерно разместить и зафиксировать резиновые эксцентриковые втулки на замковой части стержня, а при нагружении анкера усилием распора удержать концы резиновых втулок по оси стержня, исключить их искривление и контакт со стенками скважины, предотвратить образование очагов разрушения. Этим достигается равномерность передачи усилия распора всем резиновым втулкам и снижается вероятность появления в них остаточных деформаций и разрушений. Таким образом,повышается надежность закрепления анкера в скважине и достигается возможность его извлечения из скважины для повторного использования. Сущность предполагаемого технического решения поясняется чертежами, где на фиг. 1 схематично в разрезе показан раскрепленный в скважине анкер на фиг. 2 представлен вид на анкер со стороны устья скважины (опорная плитка и удерживающая ее натяжная гайка условно не показаны) на фиг. 3 в разрезе изображено расположение эксцентриковых резиновых втулок на промежуточной эксцентриковой вставке. Распорный анкер состоит их стержня 1,эксцентриковых резиновых втулок 2,эксцентриковой распорной гайки 3, эксцентриковой упорной шайбы 4, промежуточной эксцентриковой вставки 5 (вставок может быть более одной в зависимости от количества резиновых втулок),опорной плитки 6 и натяжной гайки 7. На стержне 1 выполнена установочная головка 8, резьба 9 под натяжную гайку 7 опорной плитки 6, резьба 10 под эксцентриковую распорную гайку 3 и упор 11,взаимодействующий с эксцентриковой упорной шайбой 4. В эксцентриковых резиновых втулках завулканизирована пружина сжатия 12. По наружному диаметру эксцентриковых упорной шайбы 4, распорной гайки 3 и промежуточных вставок 5 выполнены кольцевые буртики 13,защищающие концы эксцентриковых резиновых втулок 2 и препятствующие взаимодействию их со стенками скважины 14. Распорный анкер устанавливают следующим образом. На стержне 1 у упора 11 устанавливают эксцентриковую упорную шайбу 4. Затем поочередно замковую часть стержня заполняют эксцентриковыми резиновыми втулками 2 с завулканизированными в них пружинами сжатия 12 и промежуточными эксцентриковыми вставками 5,которые устанавливают таким образом, чтобы концы резиновых втулок 2 были отделены кольцевыми буртиками 13 от стенок скважины 14. В собранном виде замковую часть анкера уплотняют вращением эксцентриковой распорной гайки 3 по резьбе 10. После этого на противоположном конце 22526 анкера устанавливают опорную плитку 6 и заворачивают по резьбе 9 натяжную гайку 7. В таком виде распорный анкер помещают в скважину и вращением стержня за счет эксцентриситета гайки 3 и резиновых втулок 2 расклинивают в скважине. Разместив установочную головку 8 в шпинделе установочного устройства, стержень завинчивают в гайку 3, перемещая по оси скважины, сжимают резиновые втулки 2, а вместе с ними и пружину 12 до необходимого усилия распора в стенке скважины. После этого производят подтяжку гайки 7 до заданного предварительно натяжения анкера. При извлечении распорного анкера из скважины описанные операции производятся в обратной последовательности. ФОРМУЛА ИЗОБРЕТЕНИЯ Распорный анкер, включающий стержень с резьбой на концах, эксцентриковые упорную шайбу и распорную гайку, эксцентриковые резиновые втулки и опорную плитку с натяжной гайкой,отличающийся тем,что он снабжен завулканизированными в эксцентриковых резиновых втулках пружинами сжатия,промежуточными эксцентриковыми вставками и кольцевыми буртиками, которые выполнены по наружному диаметру эксцентриковой упорной шайбы, промежуточных эксцентриковых вставок и эксцентриковой распорной гайки с возможностью взаимодействия с эксцентриковыми резиновыми втулками.
