Рукавный фильтр

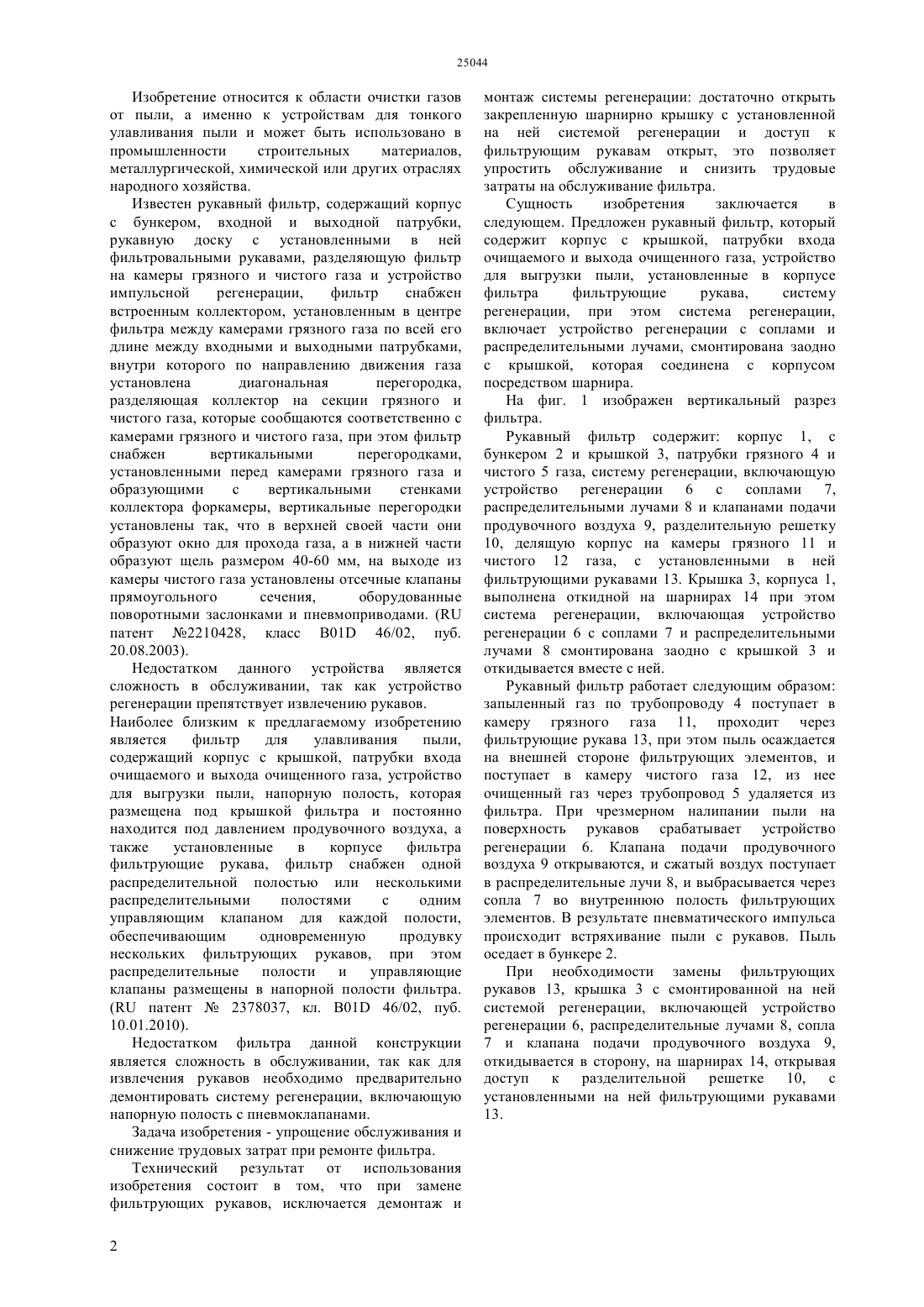

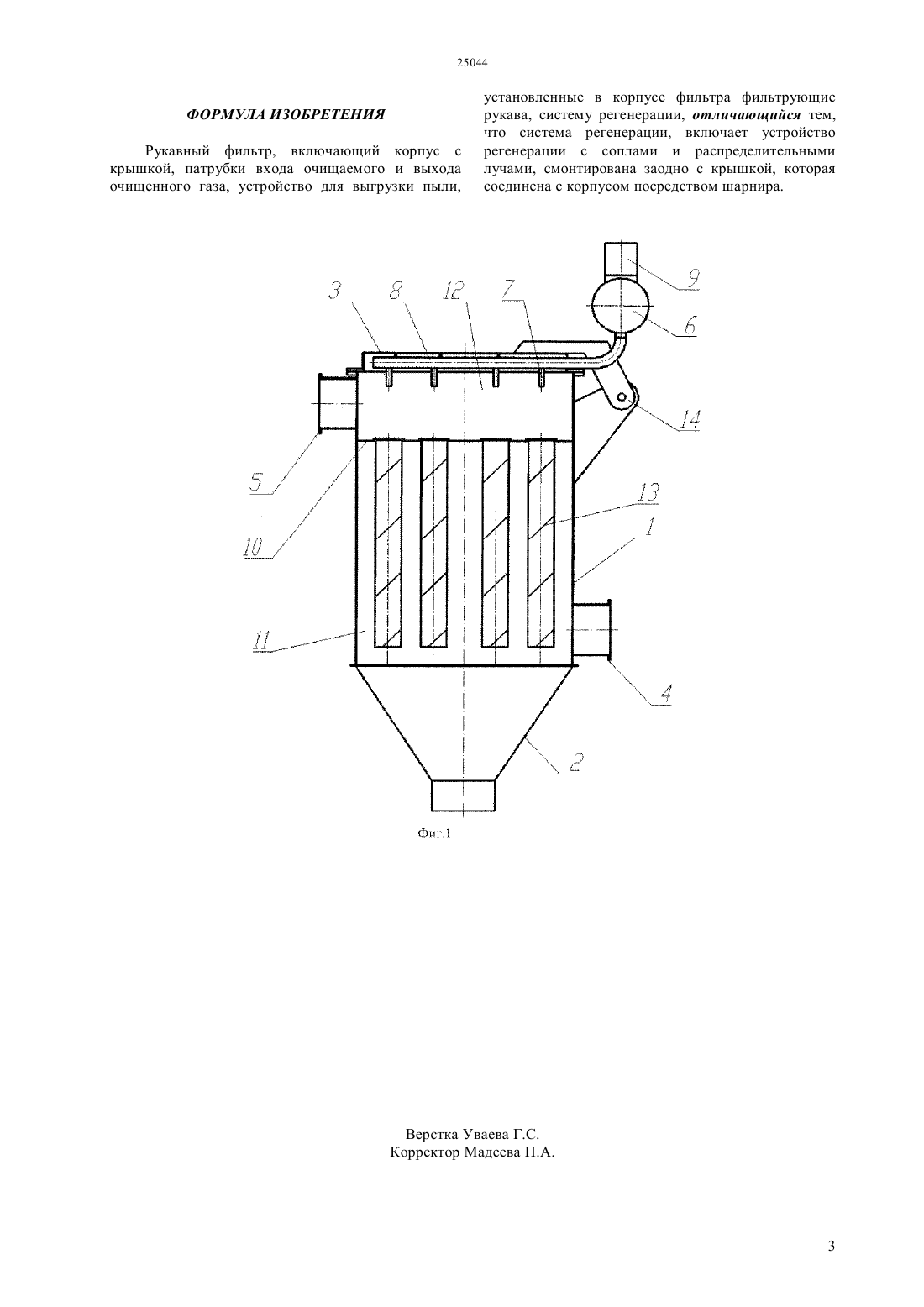

(51) 01 46/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ демонтаж и монтаж системы регенерации достаточно открыть закрепленную шарнирно крышку с установленной на ней системой регенерации и доступ к фильтрующим рукавам открыт, это позволяет упростить обслуживание и снизить трудовые затраты на обслуживание фильтра. Предложен рукавный фильтр, который содержит корпус с крышкой, патрубки входа очищаемого и выхода очищенного газа, устройство для выгрузки пыли, установленные в корпусе фильтра фильтрующие рукава,систему регенерации, при этом система регенерации,включает устройство регенерации с соплами и распределительными лучами, смонтирована заодно с крышкой, которая соединена с корпусом посредством шарнира.(73) Товарищество с ограниченной ответственностью Трест Востокцветметгазоочистка(57) Изобретение относится к области очистки газов от пыли, а именно к устройствам для тонкого улавливания пыли и может быть использовано в промышленности строительных материалов,металлургической, химической или других отраслях народного хозяйства. Задача изобретения упрощение обслуживания и снижение трудовых затрат при ремонте фильтра. Технический результат от использования изобретения состоит в том, что при замене фильтрующих рукавов, исключается Изобретение относится к области очистки газов от пыли, а именно к устройствам для тонкого улавливания пыли и может быть использовано в промышленности строительных материалов,металлургической, химической или других отраслях народного хозяйства. Известен рукавный фильтр, содержащий корпус с бункером, входной и выходной патрубки,рукавную доску с установленными в ней фильтровальными рукавами, разделяющую фильтр на камеры грязного и чистого газа и устройство импульсной регенерации,фильтр снабжен встроенным коллектором, установленным в центре фильтра между камерами грязного газа по всей его длине между входными и выходными патрубками,внутри которого по направлению движения газа установлена диагональная перегородка,разделяющая коллектор на секции грязного и чистого газа, которые сообщаются соответственно с камерами грязного и чистого газа, при этом фильтр снабжен вертикальными перегородками,установленными перед камерами грязного газа и образующими с вертикальными стенками коллектора форкамеры, вертикальные перегородки установлены так, что в верхней своей части они образуют окно для прохода газа, а в нижней части образуют щель размером 40-60 мм, на выходе из камеры чистого газа установлены отсечные клапаны прямоугольного сечения,оборудованные поворотными заслонками и пневмоприводами. ( патент 2210428, класс 01 46/02, пуб. 20.08.2003). Недостатком данного устройства является сложность в обслуживании, так как устройство регенерации препятствует извлечению рукавов. Наиболее близким к предлагаемому изобретению является фильтр для улавливания пыли,содержащий корпус с крышкой, патрубки входа очищаемого и выхода очищенного газа, устройство для выгрузки пыли, напорную полость, которая размещена под крышкой фильтра и постоянно находится под давлением продувочного воздуха, а также установленные в корпусе фильтра фильтрующие рукава, фильтр снабжен одной распределительной полостью или несколькими распределительными полостями с одним управляющим клапаном для каждой полости,обеспечивающим одновременную продувку нескольких фильтрующих рукавов, при этом распределительные полости и управляющие клапаны размещены в напорной полости фильтра.( патент 2378037, кл. В 01 46/02, пуб. 10.01.2010). Недостатком фильтра данной конструкции является сложность в обслуживании, так как для извлечения рукавов необходимо предварительно демонтировать систему регенерации, включающую напорную полость с пневмоклапанами. Задача изобретения - упрощение обслуживания и снижение трудовых затрат при ремонте фильтра. Технический результат от использования изобретения состоит в том, что при замене фильтрующих рукавов, исключается демонтаж и 2 монтаж системы регенерации достаточно открыть закрепленную шарнирно крышку с установленной на ней системой регенерации и доступ к фильтрующим рукавам открыт, это позволяет упростить обслуживание и снизить трудовые затраты на обслуживание фильтра. Сущность изобретения заключается в следующем. Предложен рукавный фильтр, который содержит корпус с крышкой, патрубки входа очищаемого и выхода очищенного газа, устройство для выгрузки пыли, установленные в корпусе фильтра фильтрующие рукава,систему регенерации, при этом система регенерации,включает устройство регенерации с соплами и распределительными лучами, смонтирована заодно с крышкой, которая соединена с корпусом посредством шарнира. На фиг. 1 изображен вертикальный разрез фильтра. Рукавный фильтр содержит корпус 1, с бункером 2 и крышкой 3, патрубки грязного 4 и чистого 5 газа, систему регенерации, включающую устройство регенерации 6 с соплами 7,распределительными лучами 8 и клапанами подачи продувочного воздуха 9, разделительную решетку 10, делящую корпус на камеры грязного 11 и чистого 12 газа, с установленными в ней фильтрующими рукавами 13. Крышка 3, корпуса 1,выполнена откидной на шарнирах 14 при этом система регенерации, включающая устройство регенерации 6 с соплами 7 и распределительными лучами 8 смонтирована заодно с крышкой 3 и откидывается вместе с ней. Рукавный фильтр работает следующим образом запыленный газ по трубопроводу 4 поступает в камеру грязного газа 11, проходит через фильтрующие рукава 13, при этом пыль осаждается на внешней стороне фильтрующих элементов, и поступает в камеру чистого газа 12, из нее очищенный газ через трубопровод 5 удаляется из фильтра. При чрезмерном налипании пыли на поверхность рукавов срабатывает устройство регенерации 6. Клапана подачи продувочного воздуха 9 открываются, и сжатый воздух поступает в распределительные лучи 8, и выбрасывается через сопла 7 во внутреннюю полость фильтрующих элементов. В результате пневматического импульса происходит встряхивание пыли с рукавов. Пыль оседает в бункере 2. При необходимости замены фильтрующих рукавов 13, крышка 3 с смонтированной на ней системой регенерации, включающей устройство регенерации 6, распределительные лучами 8, сопла 7 и клапана подачи продувочного воздуха 9,откидывается в сторону, на шарнирах 14, открывая доступ к разделительной решетке 10, с установленными на ней фильтрующими рукавами 13. ФОРМУЛА ИЗОБРЕТЕНИЯ Рукавный фильтр, включающий корпус с крышкой, патрубки входа очищаемого и выхода очищенного газа, устройство для выгрузки пыли, установленные в корпусе фильтра фильтрующие рукава, систему регенерации, отличающийся тем,что система регенерации, включает устройство регенерации с соплами и распределительными лучами, смонтирована заодно с крышкой, которая соединена с корпусом посредством шарнира.
