Установка для очистки сточных вод

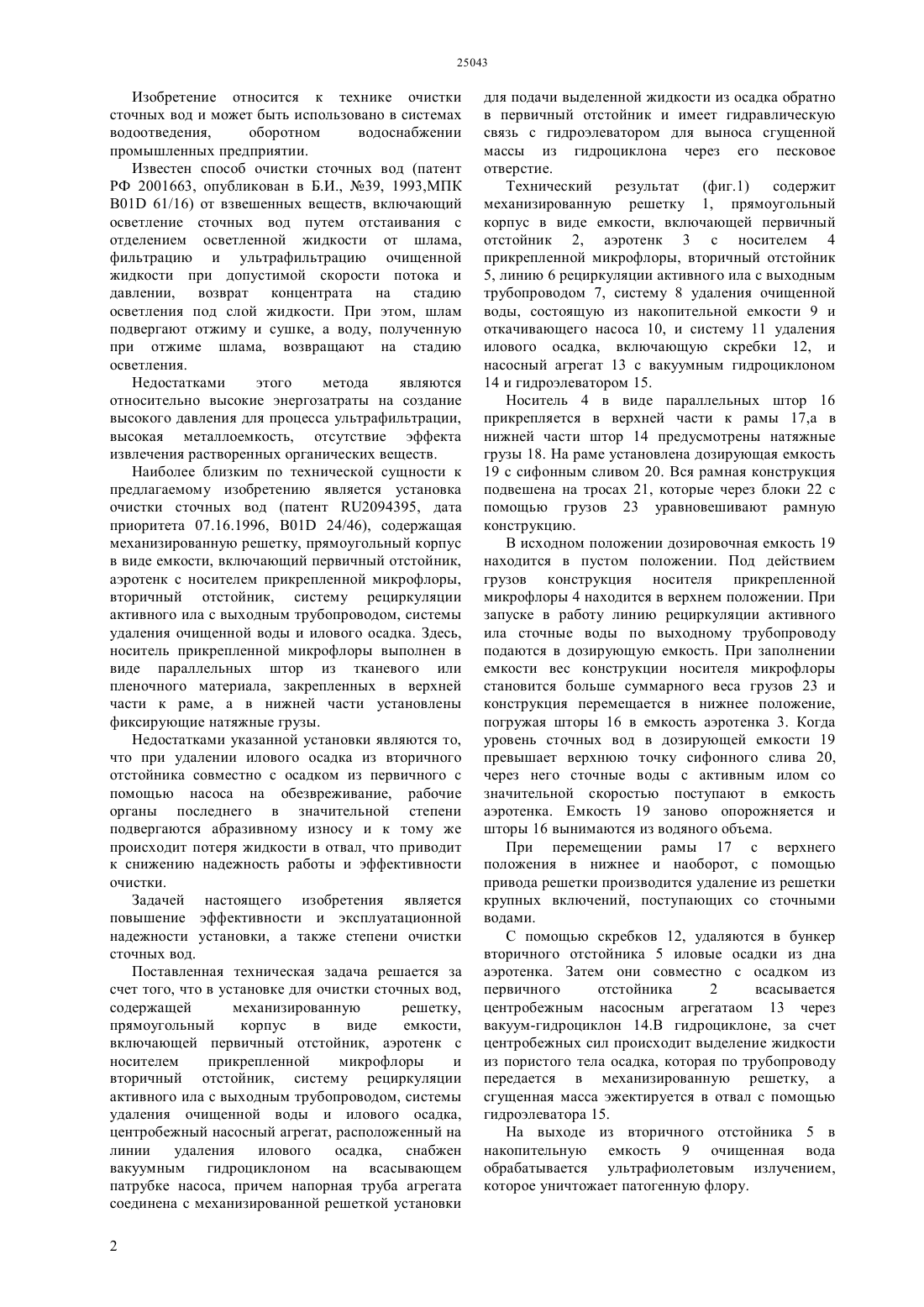

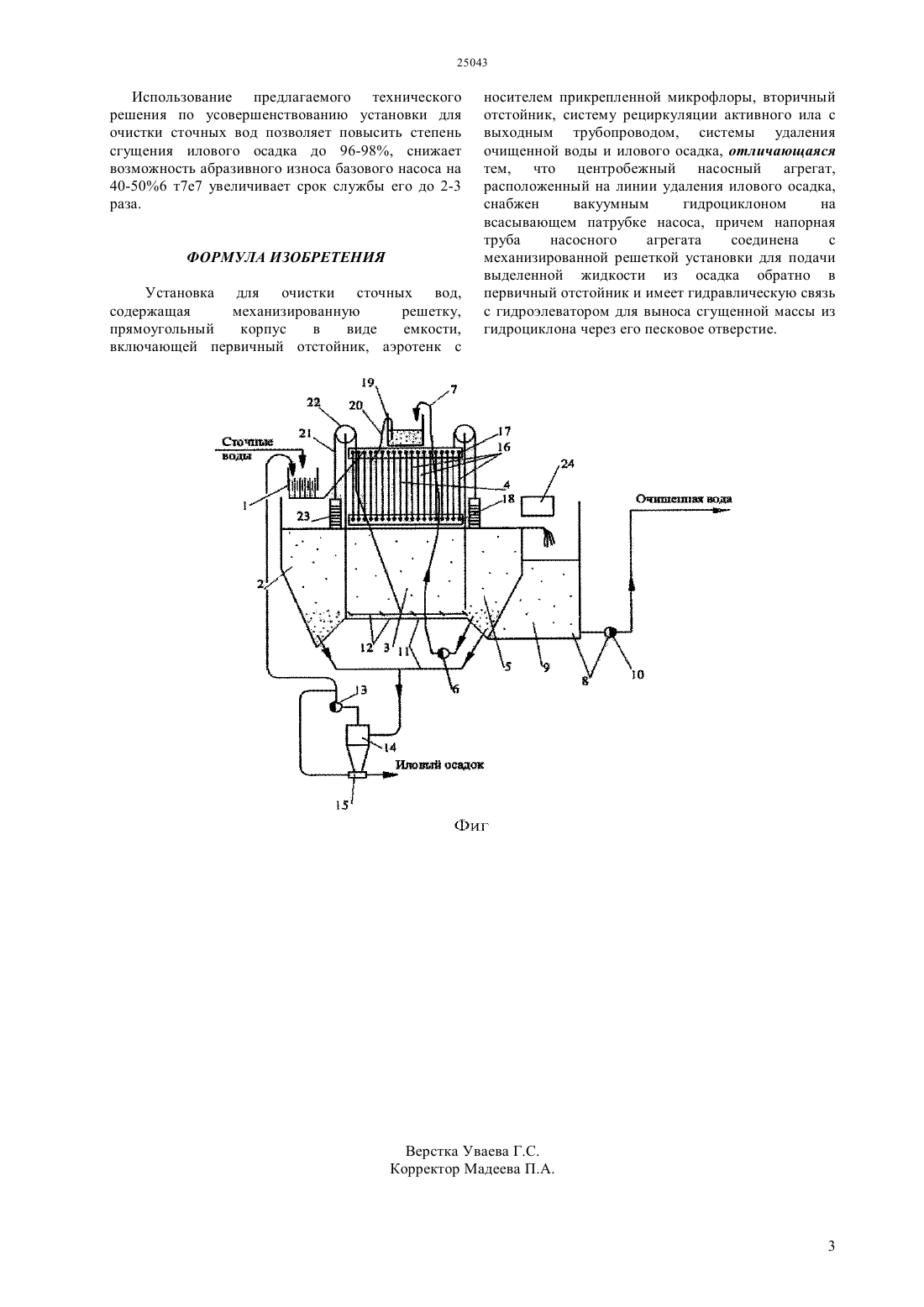

(51) 01 24/46 (2010.01) 01 24/48 (2010.01) 02 9/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сточных вод осуществляется за счет того, что в установке для очистки сточных вод, содержащей механизированную решетку, прямоугольный корпус в виде емкости, включающей первичный отстойник,аэротенк с носителем прикрепленной микрофлоры и вторичный отстойник, систему рециркуляции активного ила с выходным трубопроводом, системы удаления очищенной воды и илового осадка,центробежный насосный агрегат, расположенный на линии удаления илового осадка,снабжен вакуумным гидроциклоном на всасывающем патрубке, причем напорная труба насосного агрегата соединена с механизированной решеткой установки для подачи выделенной жидкости из осадка обратно в первичный отстойник и имеет гидравлическую связь с гидроэлеватором для выноса сгущенной массы из гидроциклона через песковое отверстие.(72) Мырзахметов Менлибай Касымбеков Жузбай Кожабаевич Касымбеков Галымжан Жузбаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан Акционерное общество Фонд науки(54) УСТАНОВКА ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД(57) Изобретение относится к технике очистки сточных вод и может быть использовано в системах водоотведения,оборотном водоснабжении промышленных предприятий. Повышение эффективности и эксплуатационной надежности установки, а также степени очистки Изобретение относится к технике очистки сточных вод и может быть использовано в системах водоотведения,оборотном водоснабжении промышленных предприятии. Известен способ очистки сточных вод (патент РФ 2001663, опубликован в Б.И., 39, 1993,МПК 01 61/16) от взвешенных веществ, включающий осветление сточных вод путем отстаивания с отделением осветленной жидкости от шлама,фильтрацию и ультрафильтрацию очищенной жидкости при допустимой скорости потока и давлении, возврат концентрата на стадию осветления под слой жидкости. При этом, шлам подвергают отжиму и сушке, а воду, полученную при отжиме шлама, возвращают на стадию осветления. Недостатками этого метода являются относительно высокие энергозатраты на создание высокого давления для процесса ультрафильтрации,высокая металлоемкость, отсутствие эффекта извлечения растворенных органических веществ. Наиболее близким по технической сущности к предлагаемому изобретению является установка очистки сточных вод (патент 2094395, дата приоритета 07.16.1996, 01 24/46), содержащая механизированную решетку, прямоугольный корпус в виде емкости, включающий первичный отстойник,аэротенк с носителем прикрепленной микрофлоры,вторичный отстойник, систему рециркуляции активного ила с выходным трубопроводом, системы удаления очищенной воды и илового осадка. Здесь,носитель прикрепленной микрофлоры выполнен в виде параллельных штор из тканевого или пленочного материала, закрепленных в верхней части к раме, а в нижней части установлены фиксирующие натяжные грузы. Недостатками указанной установки являются то,что при удалении илового осадка из вторичного отстойника совместно с осадком из первичного с помощью насоса на обезвреживание, рабочие органы последнего в значительной степени подвергаются абразивному износу и к тому же происходит потеря жидкости в отвал, что приводит к снижению надежность работы и эффективности очистки. Задачей настоящего изобретения является повышение эффективности и эксплуатационной надежности установки, а также степени очистки сточных вод. Поставленная техническая задача решается за счет того, что в установке для очистки сточных вод,содержащей механизированную решетку,прямоугольный корпус в виде емкости,включающей первичный отстойник, аэротенк с носителем прикрепленной микрофлоры и вторичный отстойник, систему рециркуляции активного ила с выходным трубопроводом, системы удаления очищенной воды и илового осадка,центробежный насосный агрегат, расположенный на линии удаления илового осадка,снабжен вакуумным гидроциклоном на всасывающем патрубке насоса, причем напорная труба агрегата соединена с механизированной решеткой установки 2 для подачи выделенной жидкости из осадка обратно в первичный отстойник и имеет гидравлическую связь с гидроэлеватором для выноса сгущенной массы из гидроциклона через его песковое отверстие. Технический результат (фиг.1) содержит механизированную решетку 1, прямоугольный корпус в виде емкости, включающей первичный отстойник 2, аэротенк 3 с носителем 4 прикрепленной микрофлоры, вторичный отстойник 5, линию 6 рециркуляции активного ила с выходным трубопроводом 7, систему 8 удаления очищенной воды, состоящую из накопительной емкости 9 и откачивающего насоса 10, и систему 11 удаления илового осадка, включающую скребки 12, и насосный агрегат 13 с вакуумным гидроциклоном 14 и гидроэлеватором 15. Носитель 4 в виде параллельных штор 16 прикрепляется в верхней части к рамы 17,а в нижней части штор 14 предусмотрены натяжные грузы 18. На раме установлена дозирующая емкость 19 с сифонным сливом 20. Вся рамная конструкция подвешена на тросах 21, которые через блоки 22 с помощью грузов 23 уравновешивают рамную конструкцию. В исходном положении дозировочная емкость 19 находится в пустом положении. Под действием грузов конструкция носителя прикрепленной микрофлоры 4 находится в верхнем положении. При запуске в работу линию рециркуляции активного ила сточные воды по выходному трубопроводу подаются в дозирующую емкость. При заполнении емкости вес конструкции носителя микрофлоры становится больше суммарного веса грузов 23 и конструкция перемещается в нижнее положение,погружая шторы 16 в емкость аэротенка 3. Когда уровень сточных вод в дозирующей емкости 19 превышает верхнюю точку сифонного слива20,через него сточные воды с активным илом со значительной скоростью поступают в емкость аэротенка. Емкость 19 заново опорожняется и шторы 16 вынимаются из водяного объема. При перемещении рамы 17 с верхнего положения в нижнее и наоборот, с помощью привода решетки производится удаление из решетки крупных включений, поступающих со сточными водами. С помощью скребков 12, удаляются в бункер вторичного отстойника 5 иловые осадки из дна аэротенка. Затем они совместно с осадком из первичного отстойника 2 всасывается центробежным насосным агрегатаом 13 через вакуум-гидроциклон 14.В гидроциклоне, за счет центробежных сил происходит выделение жидкости из пористого тела осадка, которая по трубопроводу передается в механизированную решетку, а сгущенная масса эжектируется в отвал с помощью гидроэлеватора 15. На выходе из вторичного отстойника 5 в накопительную емкость 9 очищенная вода обрабатывается ультрафиолетовым излучением,которое уничтожает патогенную флору. Использование предлагаемого технического решения по усовершенствованию установки для очистки сточных вод позволяет повысить степень сгущения илового осадка до 96-98, снижает возможность абразивного износа базового насоса на 40-506 т 7 е 7 увеличивает срок службы его до 2-3 раза. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для очистки сточных вод,содержащая механизированную решетку,прямоугольный корпус в виде емкости,включающей первичный отстойник, аэротенк с носителем прикрепленной микрофлоры, вторичный отстойник, систему рециркуляции активного ила с выходным трубопроводом, системы удаления очищенной воды и илового осадка, отличающаяся тем, что центробежный насосный агрегат,расположенный на линии удаления илового осадка,снабжен вакуумным гидроциклоном на всасывающем патрубке насоса, причем напорная труба насосного агрегата соединена с механизированной решеткой установки для подачи выделенной жидкости из осадка обратно в первичный отстойник и имеет гидравлическую связь с гидроэлеватором для выноса сгущенной массы из гидроциклона через его песковое отверстие.
