Адсорбционный аппарат

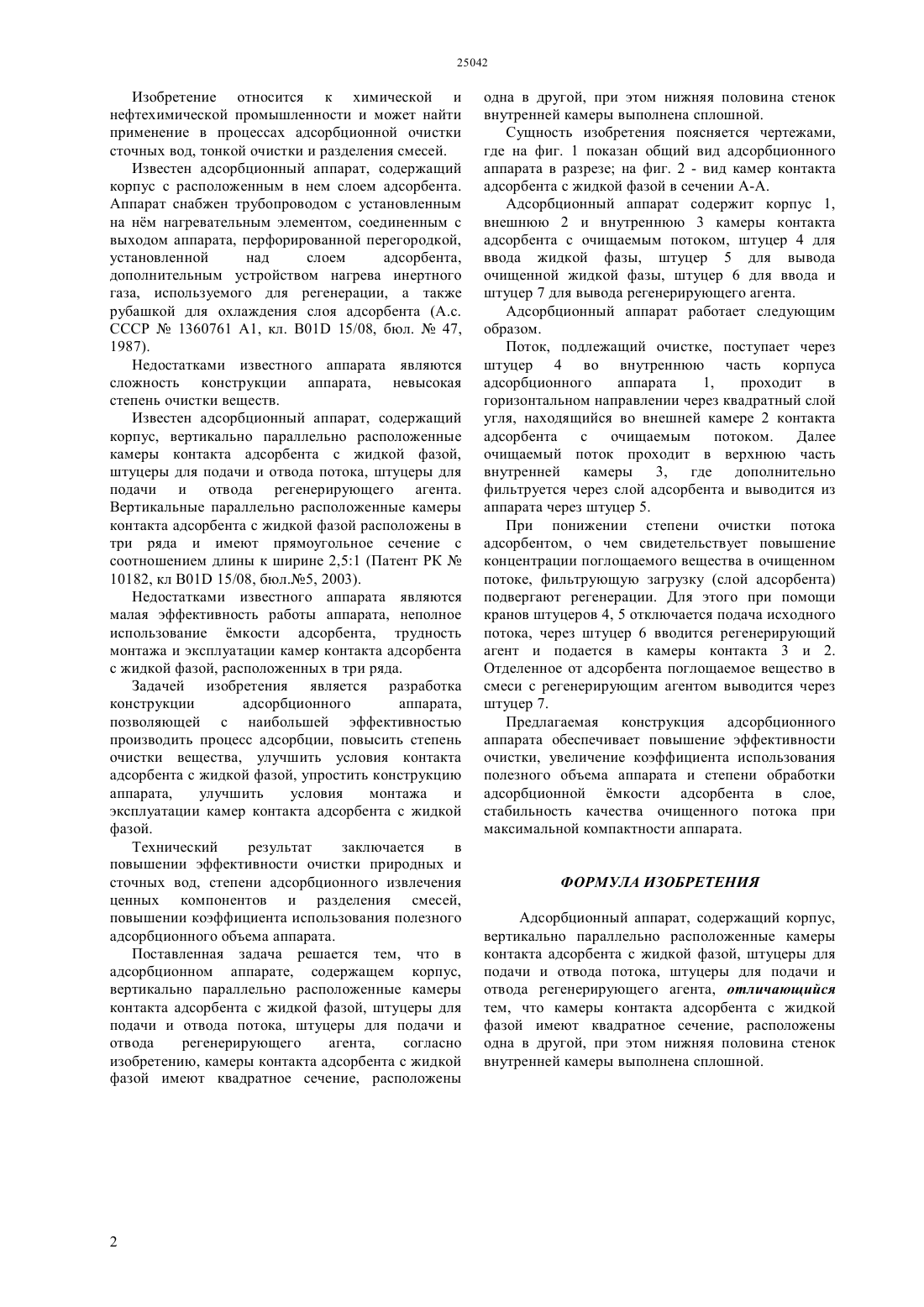

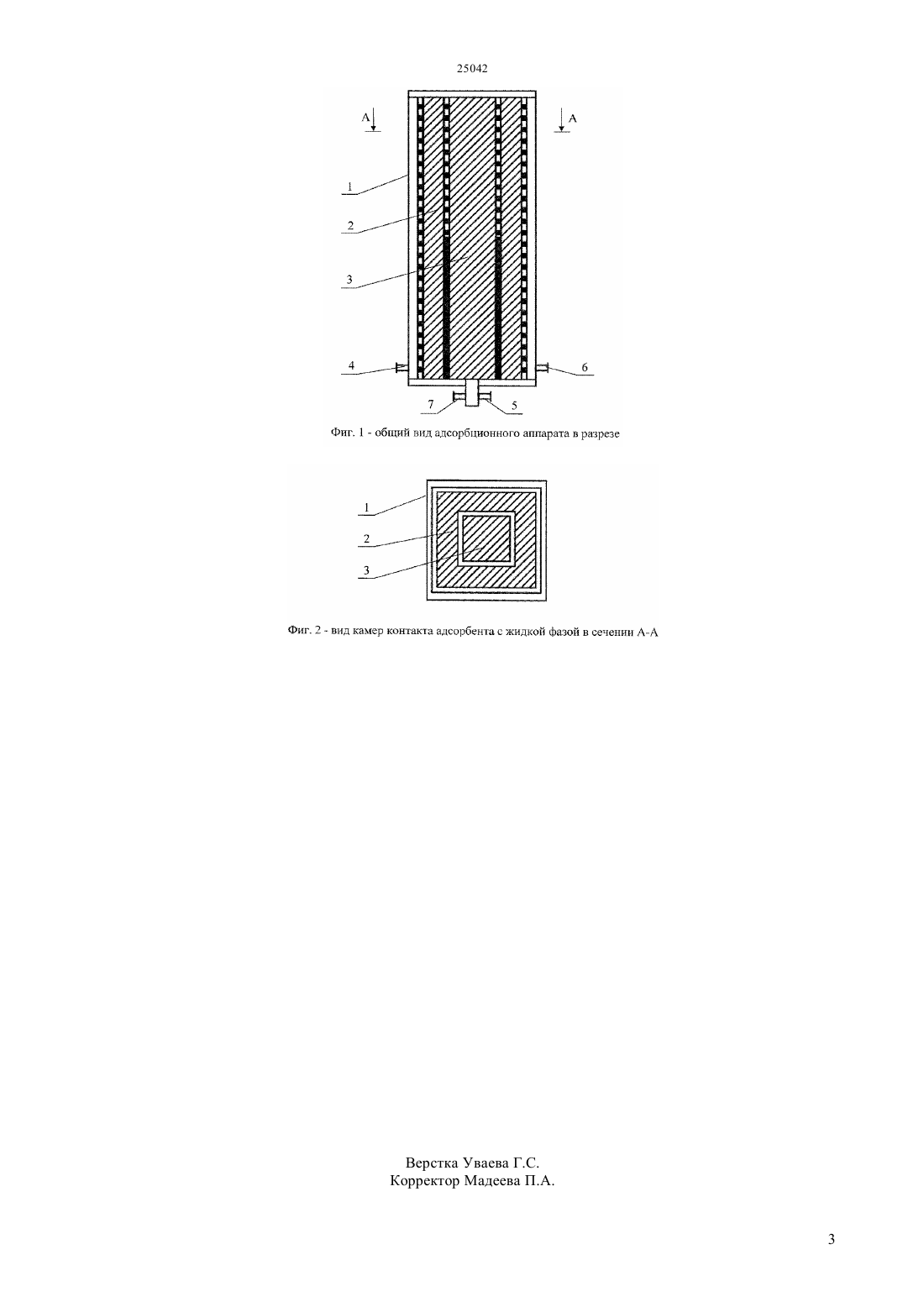

(51) 01 15/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ производить процесс адсорбции, повысить степень очистки вещества, улучшить условия контакта адсорбента с жидкой фазой, упростить конструкцию аппарата,улучшить условия монтажа и эксплуатации камер контакта адсорбента с жидкой фазой. Предлагаемая конструкция адсорбционного аппарата содержит корпус, штуцеры для подачи и отвода потока, штуцеры для подачи и отвода регенерирующего агента, две камеры контакта адсорбента с жидкой фазой, имеющие квадратное сечение, расположенные вертикально одна в другой,при этом нижняя половина стенок внутренней камеры выполнена сплошной. Предлагаемая конструкция адсорбционного аппарата обеспечивает повышение эффективности очистки, увеличение коэффициента использования полезного объема аппарата и степени обработки адсорбционной мкости адсорбента в слое,стабильность качества очищенного потока при максимальной компактности аппарата.(72) Аширбекова Гулнур Шарипбековна Байысбай мрбек Пернебайлы Сатаев Марат Исакович Ескендиров Шарипжан Заханович Алтынбеков Рустем Феликсович Тулебаев Женисбек Абдыжаппарович(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(57) Изобретение относится к химической и нефтехимической промышленности и может найти применение в процессах адсорбционной очистки сточных вод, тонкой очистки и разделения смесей. Задачей изобретения является разработка конструкции адсорбционного аппарата,позволяющей с наибольшей эффективностью Изобретение относится к химической и нефтехимической промышленности и может найти применение в процессах адсорбционной очистки сточных вод, тонкой очистки и разделения смесей. Известен адсорбционный аппарат, содержащий корпус с расположенным в нем слоем адсорбента. Аппарат снабжен трубопроводом с установленным на нм нагревательным элементом, соединенным с выходом аппарата, перфорированной перегородкой,установленной над слоем адсорбента,дополнительным устройством нагрева инертного газа, используемого для регенерации, а также рубашкой для охлаждения слоя адсорбента (А.с. СССР 1360761 1, кл. 01 15/08, бюл.47,1987). Недостатками известного аппарата являются сложность конструкции аппарата, невысокая степень очистки веществ. Известен адсорбционный аппарат, содержащий корпус, вертикально параллельно расположенные камеры контакта адсорбента с жидкой фазой,штуцеры для подачи и отвода потока, штуцеры для подачи и отвода регенерирующего агента. Вертикальные параллельно расположенные камеры контакта адсорбента с жидкой фазой расположены в три ряда и имеют прямоугольное сечение с соотношением длины к ширине 2,51 (Патент РК 10182, кл В 01 15/08, бюл.5, 2003). Недостатками известного аппарата являются малая эффективность работы аппарата, неполное использование мкости адсорбента, трудность монтажа и эксплуатации камер контакта адсорбента с жидкой фазой, расположенных в три ряда. Задачей изобретения является разработка конструкции адсорбционного аппарата,позволяющей с наибольшей эффективностью производить процесс адсорбции, повысить степень очистки вещества, улучшить условия контакта адсорбента с жидкой фазой, упростить конструкцию аппарата,улучшить условия монтажа и эксплуатации камер контакта адсорбента с жидкой фазой. Технический результат заключается в повышении эффективности очистки природных и сточных вод, степени адсорбционного извлечения ценных компонентов и разделения смесей,повышении коэффициента использования полезного адсорбционного объема аппарата. Поставленная задача решается тем, что в адсорбционном аппарате, содержащем корпус,вертикально параллельно расположенные камеры контакта адсорбента с жидкой фазой, штуцеры для подачи и отвода потока, штуцеры для подачи и отвода регенерирующего агента,согласно изобретению, камеры контакта адсорбента с жидкой фазой имеют квадратное сечение, расположены одна в другой, при этом нижняя половина стенок внутренней камеры выполнена сплошной. Сущность изобретения поясняется чертежами,где на фиг. 1 показан общий вид адсорбционного аппарата в разрезе на фиг. 2 - вид камер контакта адсорбента с жидкой фазой в сечении А-А. Адсорбционный аппарат содержит корпус 1,внешнюю 2 и внутреннюю 3 камеры контакта адсорбента с очищаемым потоком, штуцер 4 для ввода жидкой фазы, штуцер 5 для вывода очищенной жидкой фазы, штуцер 6 для ввода и штуцер 7 для вывода регенерирующего агента. Адсорбционный аппарат работает следующим образом. Поток, подлежащий очистке, поступает через штуцер 4 во внутреннюю часть корпуса адсорбционного аппарата 1,проходит в горизонтальном направлении через квадратный слой угля, находящийся во внешней камере 2 контакта адсорбента с очищаемым потоком. Далее очищаемый поток проходит в верхнюю часть внутренней камеры 3, где дополнительно фильтруется через слой адсорбента и выводится из аппарата через штуцер 5. При понижении степени очистки потока адсорбентом, о чем свидетельствует повышение концентрации поглощаемого вещества в очищенном потоке, фильтрующую загрузку (слой адсорбента) подвергают регенерации. Для этого при помощи кранов штуцеров 4, 5 отключается подача исходного потока, через штуцер 6 вводится регенерирующий агент и подается в камеры контакта 3 и 2. Отделенное от адсорбента поглощаемое вещество в смеси с регенерирующим агентом выводится через штуцер 7. Предлагаемая конструкция адсорбционного аппарата обеспечивает повышение эффективности очистки, увеличение коэффициента использования полезного объема аппарата и степени обработки адсорбционной мкости адсорбента в слое,стабильность качества очищенного потока при максимальной компактности аппарата. ФОРМУЛА ИЗОБРЕТЕНИЯ Адсорбционный аппарат, содержащий корпус,вертикально параллельно расположенные камеры контакта адсорбента с жидкой фазой, штуцеры для подачи и отвода потока, штуцеры для подачи и отвода регенерирующего агента, отличающийся тем, что камеры контакта адсорбента с жидкой фазой имеют квадратное сечение, расположены одна в другой, при этом нижняя половина стенок внутренней камеры выполнена сплошной.
