Способ измерения тока с помощью двух герконов

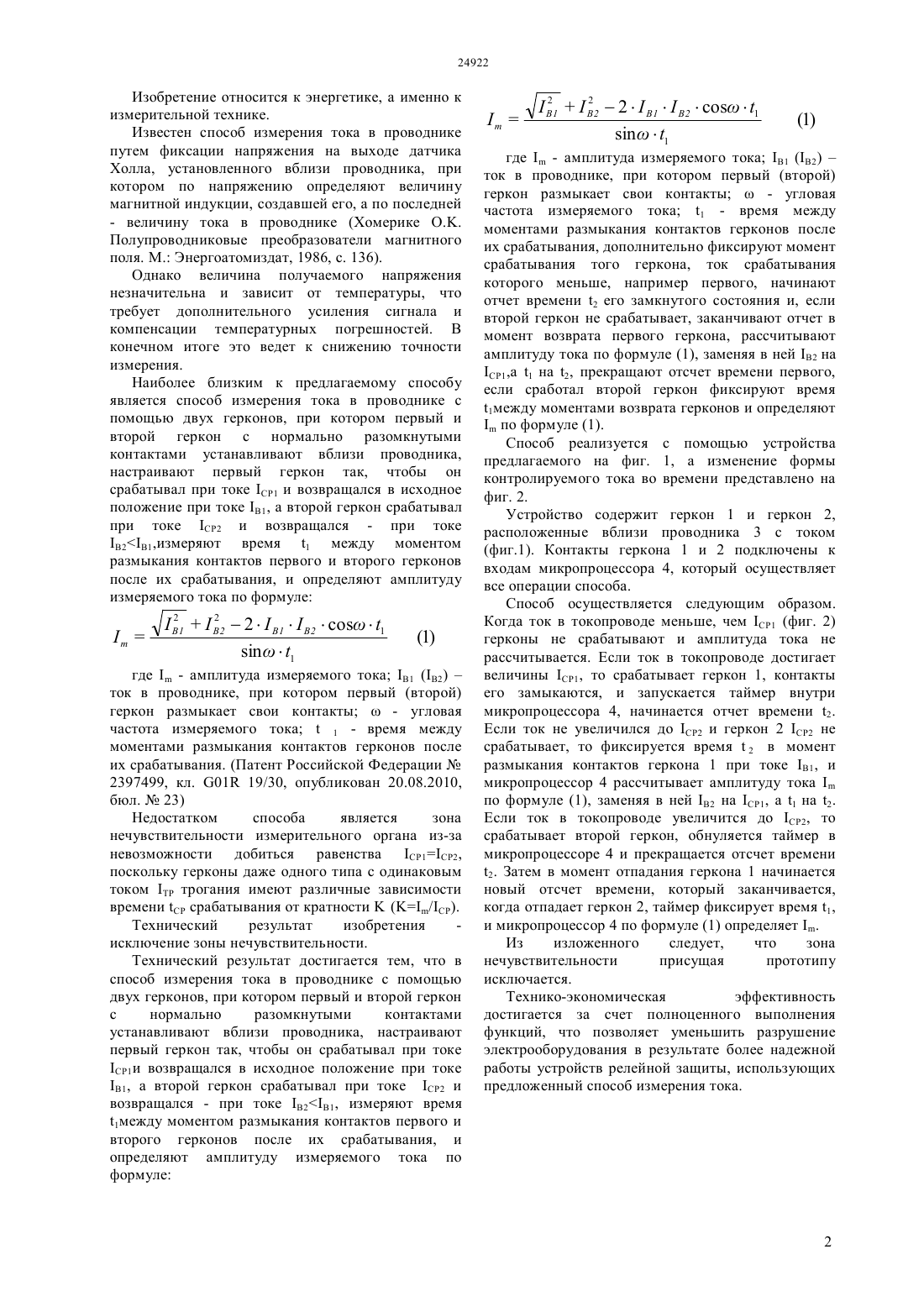

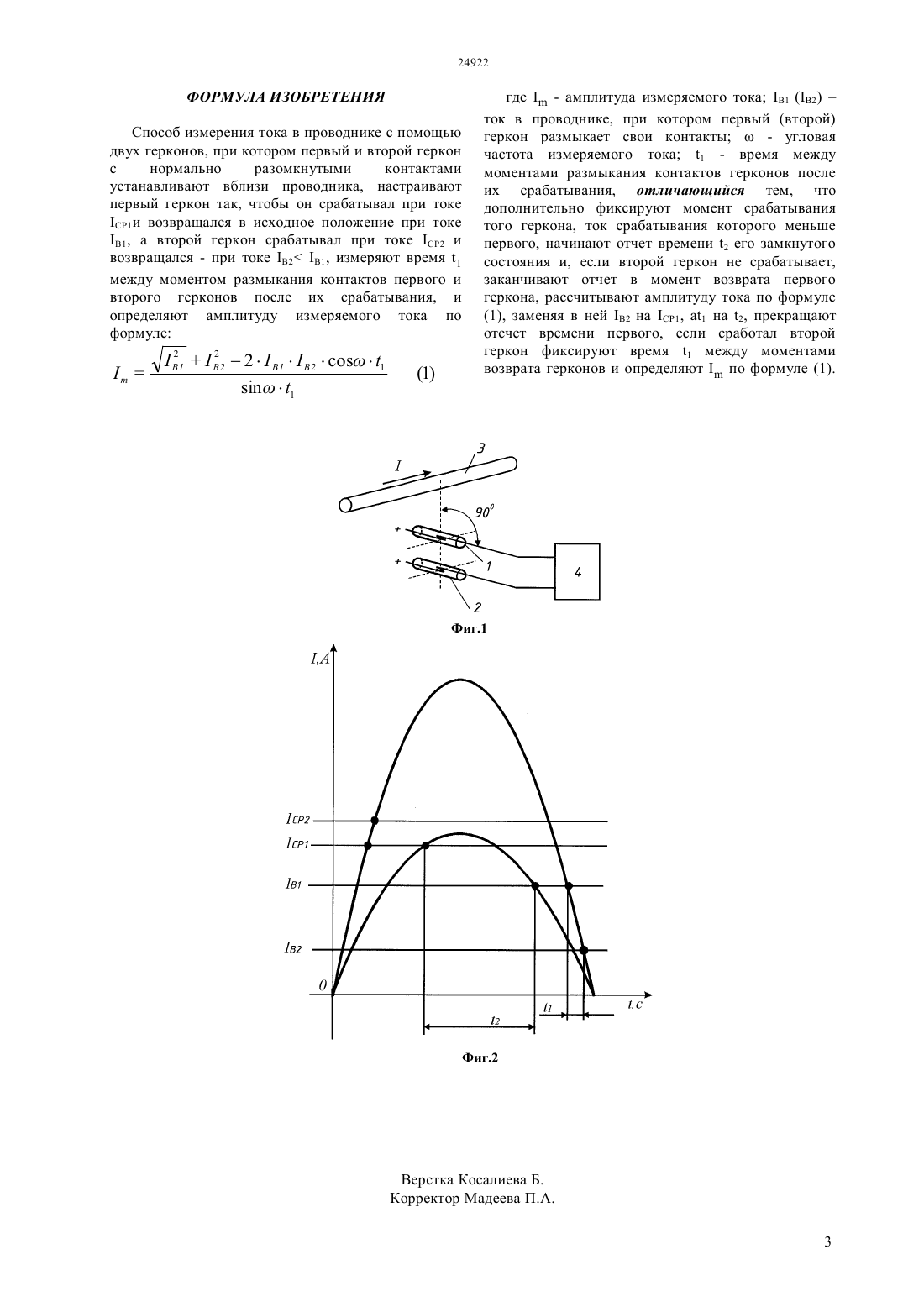

(51) 01 19/30 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ определяют формуле где- амплитуда измеряемого тока В 1 (В 2)- ток в проводнике, при котором первый (второй) геркон размыкает свои контакты- угловая частота измеряемого тока 1 - время между моментами размыкания контактов герконов после их срабатывания, дополнительно фиксируют момент срабатывания того геркона, ток срабатывания которого меньше, например первого, начинают отчет времени 2 его замкнутого состояния и, если второй геркон не срабатывает, заканчивают отчет в момент возврата первого геркона, рассчитывают амплитуду тока по формуле (1), заменяя в ней В 2 на 1 а 1 на 2 прекращают отсчет времени первого,если сработал второй геркон фиксируют время 1 между моментами возврата герконов и определяютпо формуле (1). Технико-экономическая эффективность достигается за счет полноценного выполнения функций, что позволяет уменьшить разрушение электрооборудования в результате более надежной работы устройств релейной защиты, использующих предложенный способ измерения тока.(72) Горюнов Владимир Николаевич Жалмагамбетова Ултуар Каирбулатовна Жантлесова Асемгуль Бейсембаевна Клецель Марк Яковлевич(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ ИЗМЕРЕНИЯ ТОКА С ПОМОЩЬЮ ДВУХ ГЕРКОНОВ(57) Изобретение относится к энергетике, а именно к измерительной технике. Технический результат изобретения исключение зоны нечувствительности. Способ измерения тока в проводнике с помощью двух герконов, при котором первый и второй геркон с нормально разомкнутыми контактами устанавливают вблизи проводника, настраивают первый геркон так чтобы он срабатывал при токе 1 и возвращался в исходное положение при токе 1, а второй геркон срабатывал при токе 2 и возвращался - при токе В 2 В 1, измеряют время 1 между моментом размыкания контактов первого и второго герконов после их срабатывания, и Изобретение относится к энергетике, а именно к измерительной технике. Известен способ измерения тока в проводнике путем фиксации напряжения на выходе датчика Холла, установленного вблизи проводника, при котором по напряжению определяют величину магнитной индукции, создавшей его, а по последней- величину тока в проводнике (Хомерике Полупроводниковые преобразователи магнитного поля. М. Энергоатомиздат, 1986, с. 136). Однако величина получаемого напряжения незначительна и зависит от температуры, что требует дополнительного усиления сигнала и компенсации температурных погрешностей. В конечном итоге это ведет к снижению точности измерения. Наиболее близким к предлагаемому способу является способ измерения тока в проводнике с помощью двух герконов, при котором первый и второй геркон с нормально разомкнутыми контактами устанавливают вблизи проводника,настраивают первый геркон так, чтобы он срабатывал при токе СР 1 и возвращался в исходное положение при токе 1, а второй геркон срабатывал при токе СР 2 и возвращался - при токе 21,измеряют время 1 между моментом размыкания контактов первого и второго герконов после их срабатывания, и определяют амплитуду измеряемого тока по формуле где- амплитуда измеряемого тока 1 (2)ток в проводнике, при котором первый (второй) геркон размыкает свои контакты- угловая частота измеряемого тока 1 - время между моментами размыкания контактов герконов после их срабатывания. (Патент Российской Федерации 2397499, кл. 01 19/30, опубликован 20.08.2010,бюл.23) Недостатком способа является зона нечувствительности измерительного органа из-за невозможности добиться равенства 12,поскольку герконы даже одного типа с одинаковым током ТР трогания имеют различные зависимости временисрабатывания от кратности(/). Технический результат изобретения исключение зоны нечувствительности. Технический результат достигается тем, что в способ измерения тока в проводнике с помощью двух герконов, при котором первый и второй геркон с нормально разомкнутыми контактами устанавливают вблизи проводника, настраивают первый геркон так, чтобы он срабатывал при токе СР 1 и возвращался в исходное положение при токе В 1, а второй геркон срабатывал при токе СР 2 и возвращался - при токе 21, измеряют время 1 между моментом размыкания контактов первого и второго герконов после их срабатывания, и определяют амплитуду измеряемого тока по формуле где- амплитуда измеряемого тока 1 (2)ток в проводнике, при котором первый (второй) геркон размыкает свои контакты- угловая частота измеряемого тока 1 - время между моментами размыкания контактов герконов после их срабатывания, дополнительно фиксируют момент срабатывания того геркона, ток срабатывания которого меньше, например первого, начинают отчет времени 2 его замкнутого состояния и, если второй геркон не срабатывает, заканчивают отчет в момент возврата первого геркона, рассчитывают амплитуду тока по формуле (1), заменяя в ней 2 на 1,а 1 на 2, прекращают отсчет времени первого,если сработал второй геркон фиксируют время 1 между моментами возврата герконов и определяютпо формуле (1). Способ реализуется с помощью устройства предлагаемого на фиг. 1, а изменение формы контролируемого тока во времени представлено на фиг. 2. Устройство содержит геркон 1 и геркон 2,расположенные вблизи проводника 3 с током(фиг.1). Контакты геркона 1 и 2 подключены к входам микропроцессора 4, который осуществляет все операции способа. Способ осуществляется следующим образом. Когда ток в токопроводе меньше, чем 1 (фиг. 2) герконы не срабатывают и амплитуда тока не рассчитывается. Если ток в токопроводе достигает величины 1, то срабатывает геркон 1, контакты его замыкаются, и запускается таймер внутри микропроцессора 4, начинается отчет времени 2. Если ток не увеличился до 2 и геркон 2 2 не срабатывает, то фиксируется время 2 в момент размыкания контактов геркона 1 при токе 1, и микропроцессор 4 рассчитывает амплитуду токапо формуле (1), заменяя в ней 2 на 1,1 на 2. Если ток в токопроводе увеличится до 2, то срабатывает второй геркон, обнуляется таймер в микропроцессоре 4 и прекращается отсчет времени 2. Затем в момент отпадания геркона 1 начинается новый отсчет времени, который заканчивается,когда отпадает геркон 2, таймер фиксирует время 1,и микропроцессор 4 по формуле (1) определяет . Из изложенного следует,что зона нечувствительности присущая прототипу исключается. Технико-экономическая эффективность достигается за счет полноценного выполнения функций, что позволяет уменьшить разрушение электрооборудования в результате более надежной работы устройств релейной защиты, использующих предложенный способ измерения тока. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ измерения тока в проводнике с помощью двух герконов, при котором первый и второй геркон с нормально разомкнутыми контактами устанавливают вблизи проводника, настраивают первый геркон так, чтобы он срабатывал при токе Р 1 и возвращался в исходное положение при токе В 1, а второй геркон срабатывал при токе Р 2 и возвращался - при токе В 2 В 1, измеряют время 1 между моментом размыкания контактов первого и второго герконов после их срабатывания, и определяют амплитуду измеряемого тока по формуле где- амплитуда измеряемого тока 1 (2)ток в проводнике, при котором первый (второй) геркон размыкает свои контакты- угловая частота измеряемого тока 1 - время между моментами размыкания контактов герконов после их срабатывания, отличающийся тем, что дополнительно фиксируют момент срабатывания того геркона, ток срабатывания которого меньше первого, начинают отчет времени 2 его замкнутого состояния и, если второй геркон не срабатывает,заканчивают отчет в момент возврата первого геркона, рассчитывают амплитуду тока по формуле(1), заменяя в ней В 2 на СР 1, 1 на 2, прекращают отсчет времени первого, если сработал второй геркон фиксируют время 1 между моментами возврата герконов и определяютпо формуле (1).
