Способ измерения синусоидального тока

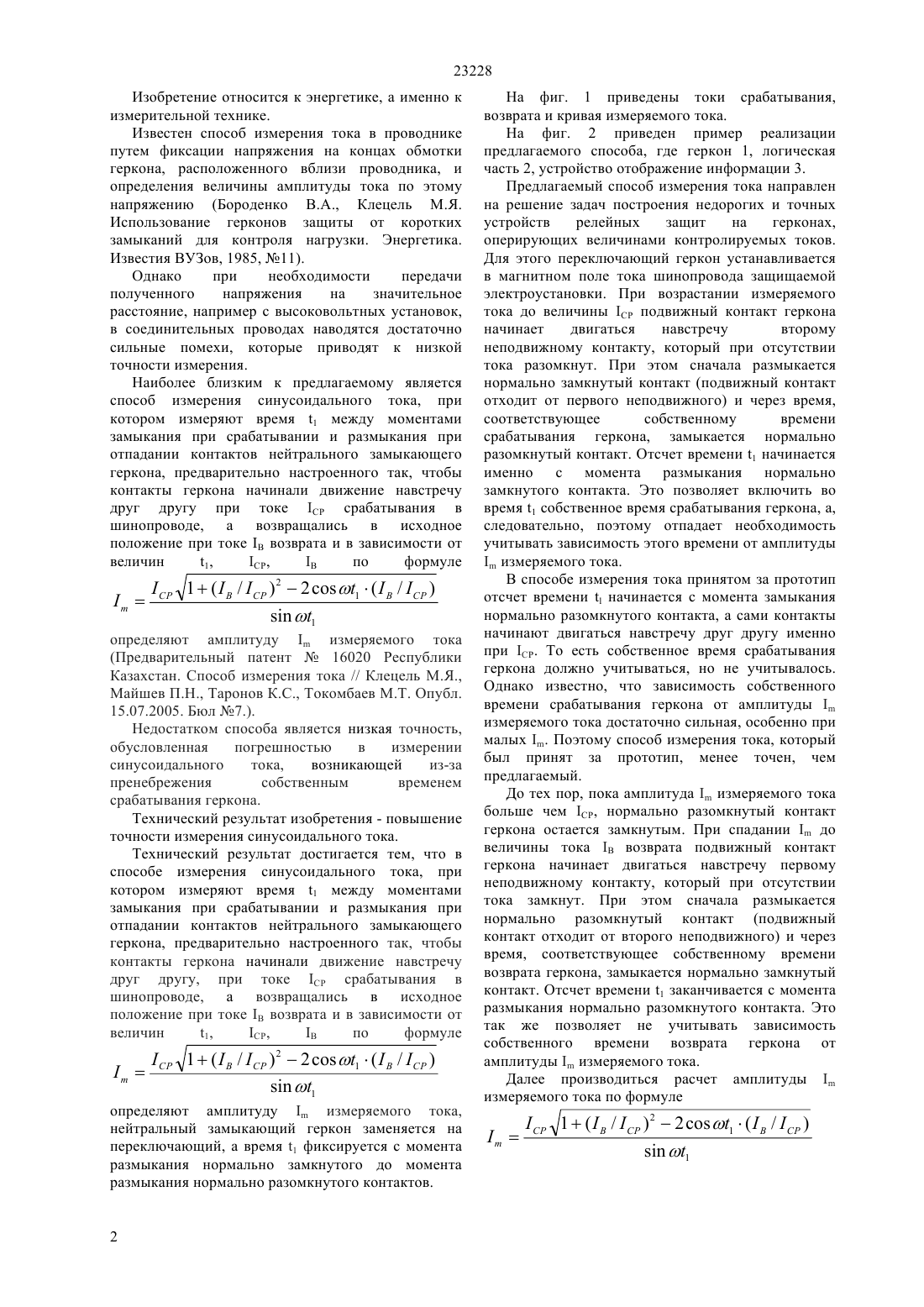

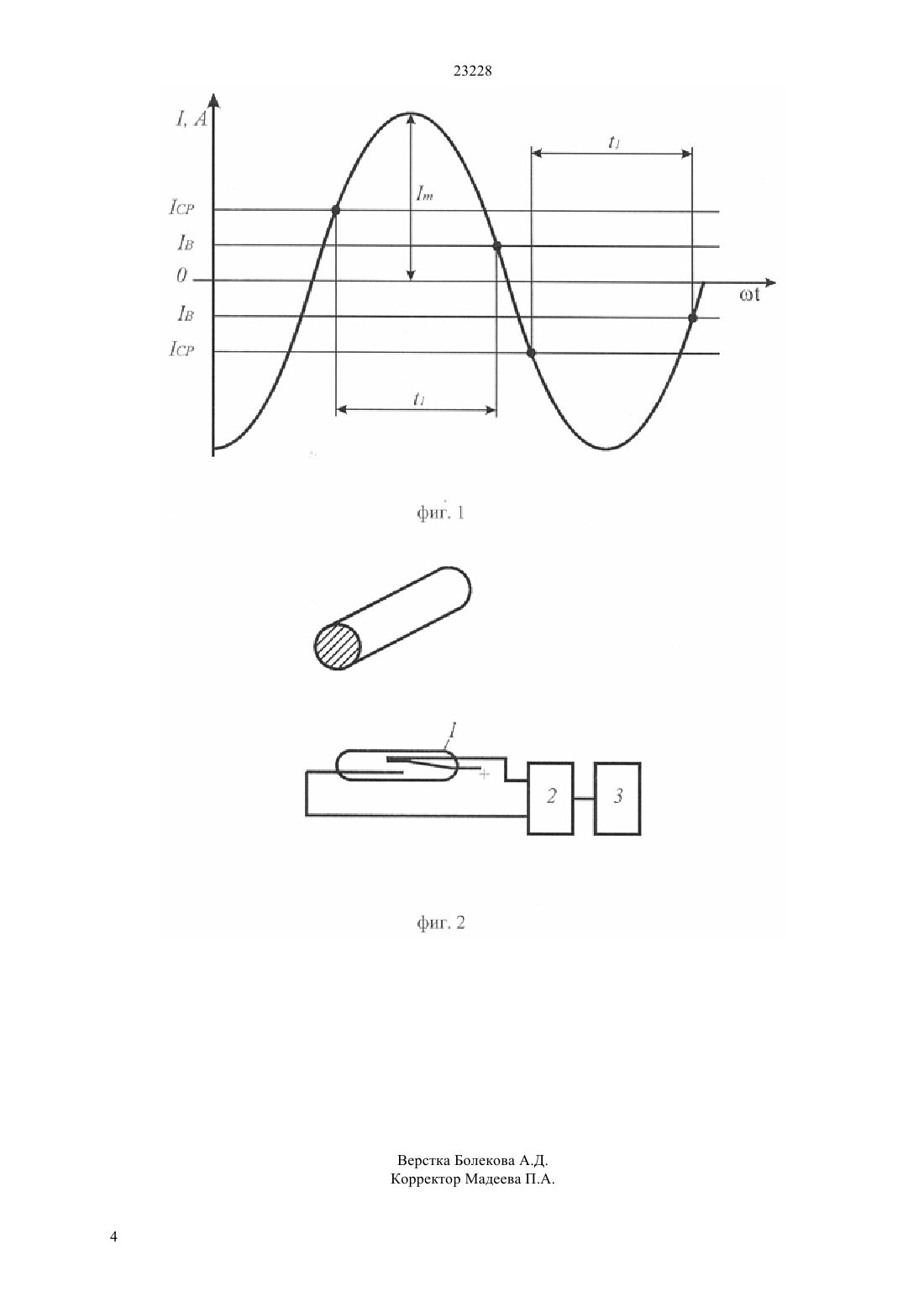

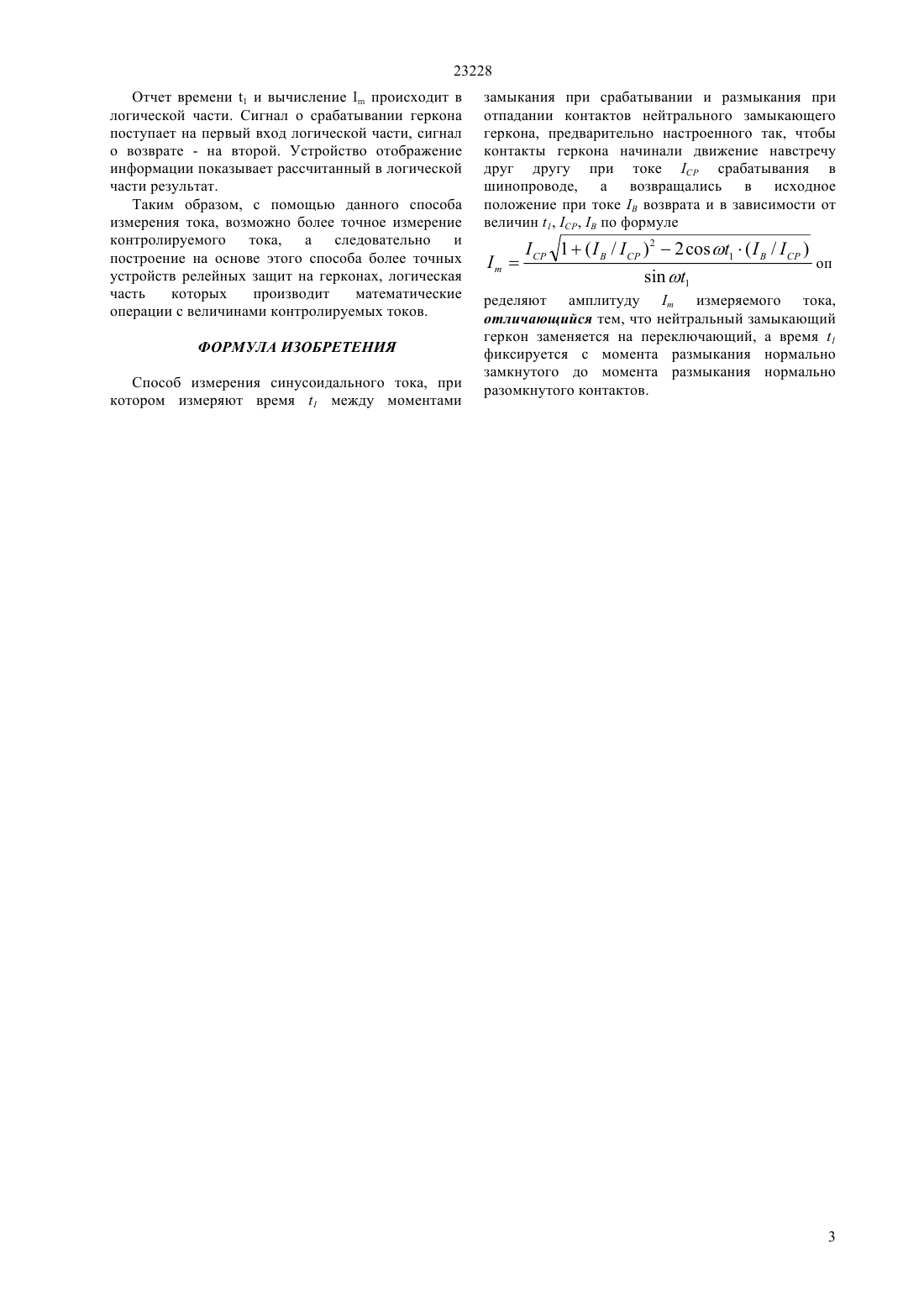

(51) 01 19/30 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат изобретения - повышение точности измерения синусоидального тока. Предлагаемый способ измерения синусоидального тока, отличается тем, что нейтральный замыкающий геркон заменяется на переключающий, а время 1 фиксируется с момента размыкания нормально замкнутого до момента размыкания нормально разомкнутого контактов. Таким образом, с помощью данного способа измерения тока, возможно более точное измерение контролируемого тока, а следовательно и построение на основе этого способа более точных устройств релейных защит на герконах, логическая часть которых производит математические операции с величинами контролируемых токов.(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С.Торайгырова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 16020, кл. 01 19/30, 15.07.2005(54) СПОСОБ ИЗМЕРЕНИЯ СИНУСОИДАЛЬНОГО ТОКА 23228 Изобретение относится к энергетике, а именно к измерительной технике. Известен способ измерения тока в проводнике путем фиксации напряжения на концах обмотки геркона, расположенного вблизи проводника, и определения величины амплитуды тока по этому напряжению (Бороденко В.А., Клецель М.Я. Использование герконов защиты от коротких замыканий для контроля нагрузки. Энергетика. Известия ВУЗов, 1985, 11). Однако при необходимости передачи полученного напряжения на значительное расстояние, например с высоковольтных установок,в соединительных проводах наводятся достаточно сильные помехи, которые приводят к низкой точности измерения. Наиболее близким к предлагаемому является способ измерения синусоидального тока, при котором измеряют время 1 между моментами замыкания при срабатывании и размыкания при отпадании контактов нейтрального замыкающего геркона, предварительно настроенного так, чтобы контакты геркона начинали движение навстречу друг другу при токе СР срабатывания в шинопроводе, а возвращались в исходное положение при токе В возврата и в зависимости от величин 1,СР,В по формуле(Предварительный патент 16020 Республики Казахстан. Способ измерения тока // Клецель М.Я.,Майшев П.Н., Таронов К.С., Токомбаев М.Т. Опубл. 15.07.2005. Бюл 7.). Недостатком способа является низкая точность,обусловленная погрешностью в измерении синусоидального тока,возникающей из-за пренебрежения собственным временем срабатывания геркона. Технический результат изобретения - повышение точности измерения синусоидального тока. Технический результат достигается тем, что в способе измерения синусоидального тока, при котором измеряют время 1 между моментами замыкания при срабатывании и размыкания при отпадании контактов нейтрального замыкающего геркона, предварительно настроенного так, чтобы контакты геркона начинали движение навстречу друг другу, при токе СР срабатывания в шинопроводе, а возвращались в исходное положение при токе В возврата и в зависимости от величин 1,СР,В по формуле определяют амплитудуизмеряемого тока,нейтральный замыкающий геркон заменяется на переключающий, а время 1 фиксируется с момента размыкания нормально замкнутого до момента размыкания нормально разомкнутого контактов. 2 На фиг. 1 приведены токи срабатывания,возврата и кривая измеряемого тока. На фиг. 2 приведен пример реализации предлагаемого способа, где геркон 1, логическая часть 2, устройство отображение информации 3. Предлагаемый способ измерения тока направлен на решение задач построения недорогих и точных устройств релейных защит на герконах,оперирующих величинами контролируемых токов. Для этого переключающий геркон устанавливается в магнитном поле тока шинопровода защищаемой электроустановки. При возрастании измеряемого тока до величины СР подвижный контакт геркона начинает двигаться навстречу второму неподвижному контакту, который при отсутствии тока разомкнут. При этом сначала размыкается нормально замкнутый контакт (подвижный контакт отходит от первого неподвижного) и через время,соответствующее собственному времени срабатывания геркона, замыкается нормально разомкнутый контакт. Отсчет времени 1 начинается именно с момента размыкания нормально замкнутого контакта. Это позволяет включить во время 1 собственное время срабатывания геркона, а,следовательно, поэтому отпадает необходимость учитывать зависимость этого времени от амплитудыизмеряемого тока. В способе измерения тока принятом за прототип отсчет времениначинается с момента замыкания нормально разомкнутого контакта, а сами контакты начинают двигаться навстречу друг другу именно при СР. То есть собственное время срабатывания геркона должно учитываться, но не учитывалось. Однако известно, что зависимость собственного времени срабатывания геркона от амплитудыизмеряемого тока достаточно сильная, особенно при малых . Поэтому способ измерения тока, который был принят за прототип, менее точен, чем предлагаемый. До тех пор, пока амплитудаизмеряемого тока больше чем СР, нормально разомкнутый контакт геркона остается замкнутым. При спаданиидо величины тока В возврата подвижный контакт геркона начинает двигаться навстречу первому неподвижному контакту, который при отсутствии тока замкнут. При этом сначала размыкается нормально разомкнутый контакт (подвижный контакт отходит от второго неподвижного) и через время, соответствующее собственному времени возврата геркона, замыкается нормально замкнутый контакт. Отсчет времени 1 заканчивается с момента размыкания нормально разомкнутого контакта. Это так же позволяет не учитывать зависимость собственного времени возврата геркона от амплитудыизмеряемого тока. Далее производиться расчет амплитудыизмеряемого тока по формуле 23228 Отчет времени 1 и вычислениепроисходит в логической части. Сигнал о срабатывании геркона поступает на первый вход логической части, сигнал о возврате - на второй. Устройство отображение информации показывает рассчитанный в логической части результат. Таким образом, с помощью данного способа измерения тока, возможно более точное измерение контролируемого тока, а следовательно и построение на основе этого способа более точных устройств релейных защит на герконах, логическая часть которых производит математические операции с величинами контролируемых токов. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ измерения синусоидального тока, при котором измеряют время 1 между моментами замыкания при срабатывании и размыкания при отпадании контактов нейтрального замыкающего геркона, предварительно настроенного так, чтобы контакты геркона начинали движение навстречу друг другу при токе СР срабатывания в шинопроводе, а возвращались в исходное положение при токе В возврата и в зависимости от величин 1, СР, В по формуле 1(/) 221(/)оп 1 ределяют амплитудуизмеряемого тока,отличающийся тем, что нейтральный замыкающий геркон заменяется на переключающий, а время 1 фиксируется с момента размыкания нормально замкнутого до момента размыкания нормально разомкнутого контактов.
