Способ измерения тока короткого замыкания

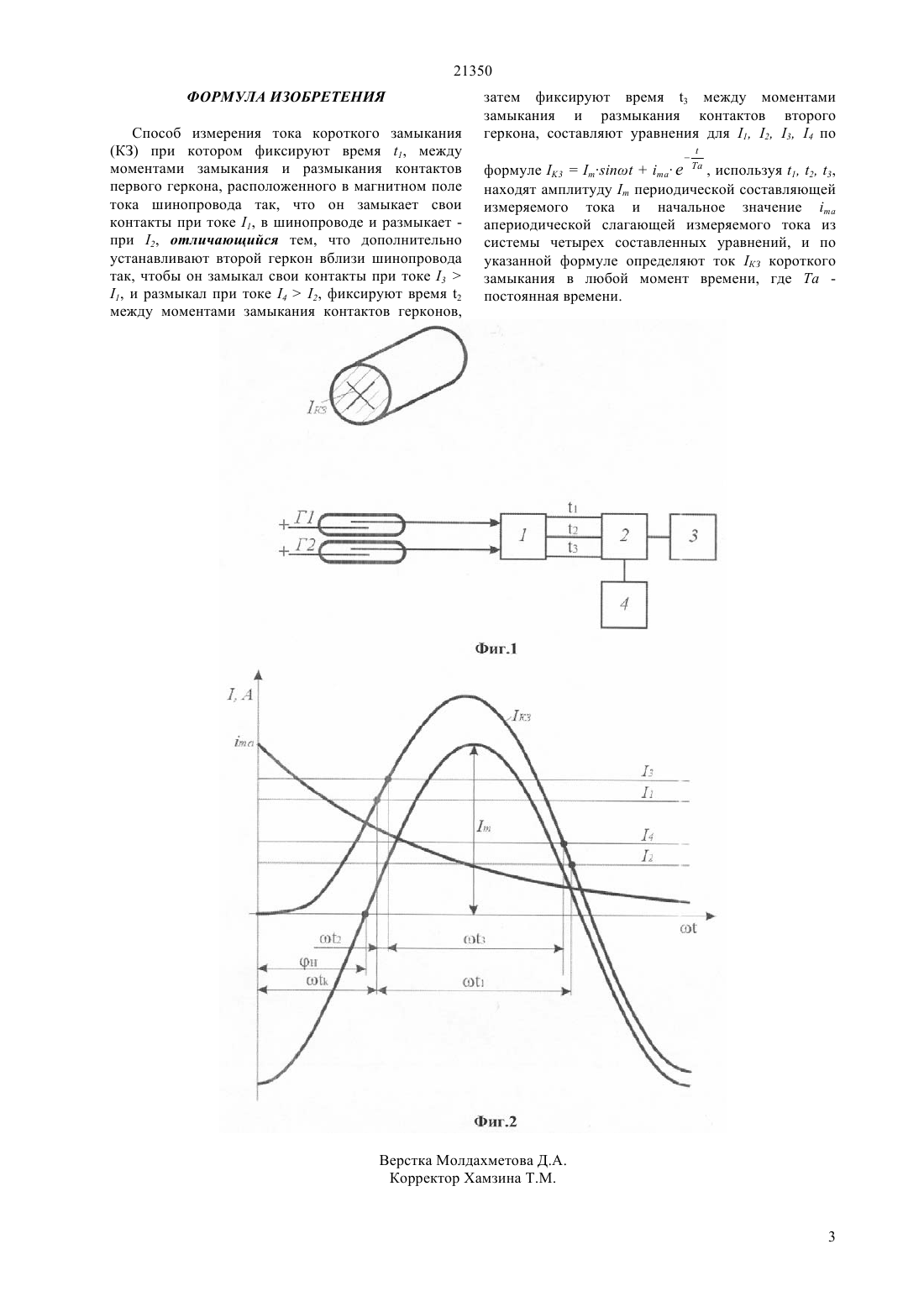

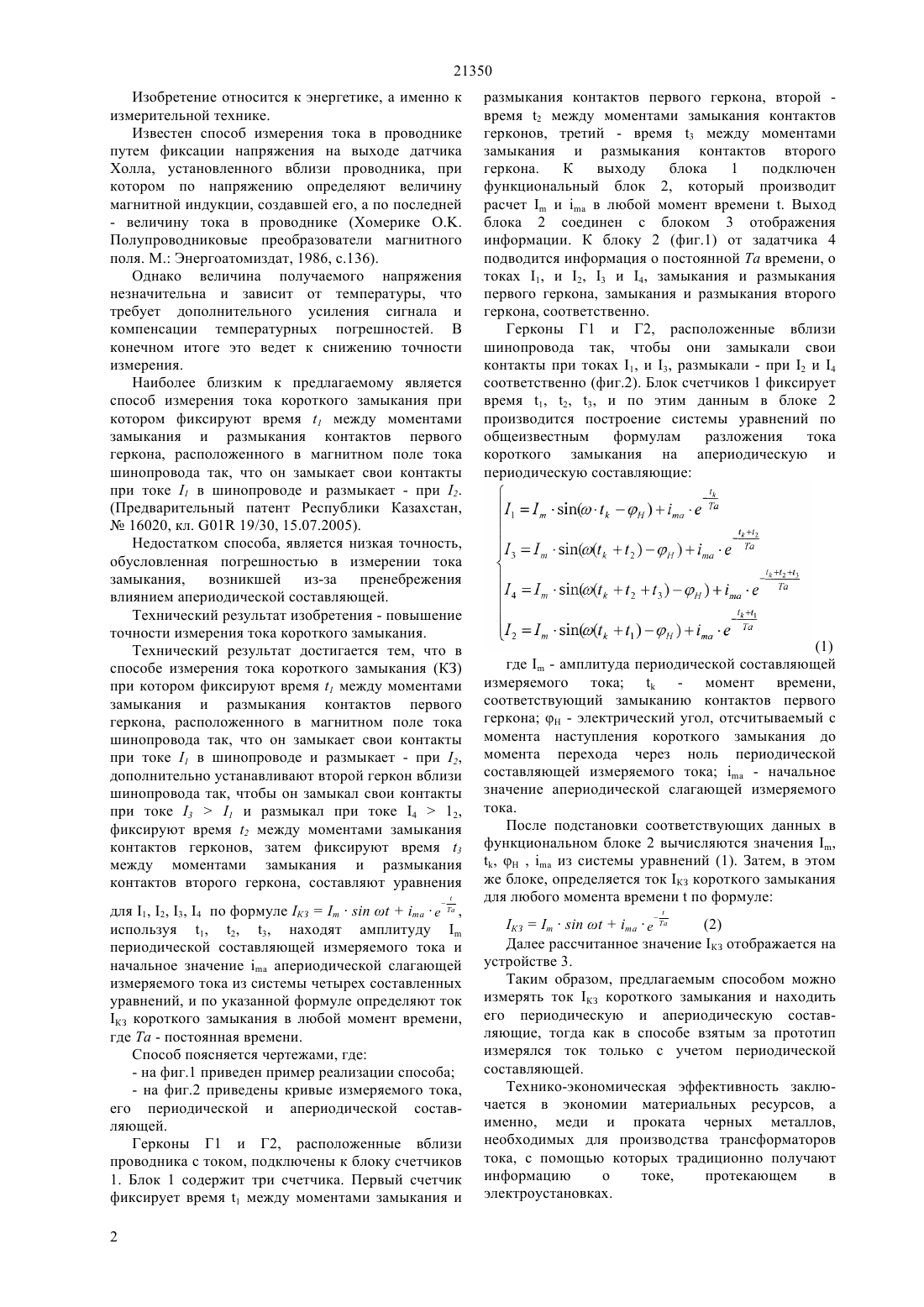

(51) 01 19/30 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ замыкания и размыкания контактов второго геркона, составляют уравнения для 1, 2, 3, 4 по формуле КЗ -, используя 1, 2. 3,находят амплитудупериодической составляющей измеряемого тока и начальное значениеапериодической слагающей измеряемого тока из системы четырех составленных уравнений, и по указанной формуле определяют ток КЗ короткого замыкания в любой момент времени, где Та постоянная времени. В предлагаемом способе можно измерять ток КЗ короткого замыкания и находить его периодическую и апериодическую составляющие, тогда как в способе взятым за прототип измерялся ток только с учетом периодической составляющей. Технико-экономическая эффективность заключается в экономии материальных ресурсов, а именно, меди и проката черных металлов,необходимых для производства трансформаторов тока, с помощью которых традиционно получают информацию о токе,протекающем в электроустановках.(72) Клецель Марк Яковлевич Майшев Павел Николаевич Жантлесова Асемгуль Бейсембаевна Токомбаев Мират Тулегенович(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 16020, кл. 01 19/30, 2005(54) СПОСОБ ИЗМЕРЕНИЯ ТОКА КОРОТКОГО ЗАМЫКАНИЯ(57) Изобретение относится к энергетике, а именно к измерительной технике. Технический результат изобретения - повышение точности измерения тока короткого замыкания. В предлагаемом способе дополнительно устанавливают второй геркон вблизи шинопровода так,чтобы он замыкал свои контакты при токе 31 и размыкал при токе 42, фиксируют время 2 между моментами замыкания контактов герконов,затем фиксируют время 3 между моментами 21350 Изобретение относится к энергетике, а именно к измерительной технике. Известен способ измерения тока в проводнике путем фиксации напряжения на выходе датчика Холла, установленного вблизи проводника, при котором по напряжению определяют величину магнитной индукции, создавшей его, а по последней- величину тока в проводнике (Хомерике Полупроводниковые преобразователи магнитного поля. М. Энергоатомиздат, 1986, с.136). Однако величина получаемого напряжения незначительна и зависит от температуры, что требует дополнительного усиления сигнала и компенсации температурных погрешностей. В конечном итоге это ведет к снижению точности измерения. Наиболее близким к предлагаемому является способ измерения тока короткого замыкания при котором фиксируют время 1 между моментами замыкания и размыкания контактов первого геркона, расположенного в магнитном поле тока шинопровода так, что он замыкает свои контакты при токе 1 в шинопроводе и размыкает - при 2.(Предварительный патент Республики Казахстан, 16020, кл. 01 19/30, 15.07.2005). Недостатком способа, является низкая точность,обусловленная погрешностью в измерении тока замыкания, возникшей из-за пренебрежения влиянием апериодической составляющей. Технический результат изобретения - повышение точности измерения тока короткого замыкания. Технический результат достигается тем, что в способе измерения тока короткого замыкания (КЗ) при котором фиксируют время 1 между моментами замыкания и размыкания контактов первого геркона, расположенного в магнитном поле тока шинопровода так, что он замыкает свои контакты при токе 1 в шинопроводе и размыкает - при 2,дополнительно устанавливают второй геркон вблизи шинопровода так, чтобы он замыкал свои контакты при токе 31 и размыкал при токе 412,фиксируют время 2 между моментами замыкания контактов герконов, затем фиксируют время 3 между моментами замыкания и размыкания контактов второго геркона, составляют уравнения для 1, 2, 3, 4 по формуле КЗ,используя 1, 2, 3, находят амплитудупериодической составляющей измеряемого тока и начальное значениеапериодической слагающей измеряемого тока из системы четырех составленных уравнений, и по указанной формуле определяют ток КЗ короткого замыкания в любой момент времени,где Та - постоянная времени. Способ поясняется чертежами, где- на фиг.1 приведен пример реализации способа- на фиг.2 приведены кривые измеряемого тока,его периодической и апериодической составляющей. Герконы Г 1 и Г 2, расположенные вблизи проводника с током, подключены к блоку счетчиков 1. Блок 1 содержит три счетчика. Первый счетчик фиксирует время 1 между моментами замыкания и 2 размыкания контактов первого геркона, второй время 2 между моментами замыкания контактов герконов, третий - время 3 между моментами замыкания и размыкания контактов второго геркона. К выходу блока 1 подключен функциональный блок 2, который производит расчетив любой момент времени . Выход блока 2 соединен с блоком 3 отображения информации. К блоку 2 (фиг.1) от задатчика 4 подводится информация о постоянной Та времени, о токах 1, и 2, 3 и 4, замыкания и размыкания первого геркона, замыкания и размыкания второго геркона, соответственно. Герконы Г 1 и Г 2, расположенные вблизи шинопровода так, чтобы они замыкали свои контакты при токах 1, и 3, размыкали - при 2 и 4 соответственно (фиг.2). Блок счетчиков 1 фиксирует время 1, 2, 3, и по этим данным в блоке 2 производится построение системы уравнений по общеизвестным формулам разложения тока короткого замыкания на апериодическую и периодическую составляющие(1) где- амплитуда периодической составляющей измеряемого тока- момент времени,соответствующий замыканию контактов первого геркона- электрический угол, отсчитываемый с момента наступления короткого замыкания до момента перехода через ноль периодической составляющей измеряемого тока- начальное значение апериодической слагающей измеряемого тока. После подстановки соответствующих данных в функциональном блоке 2 вычисляются значения ,из системы уравнений (1). Затем, в этом же блоке, определяется ток КЗ короткого замыкания для любого момента временипо формуле(2) Далее рассчитанное значение КЗ отображается на устройстве 3. Таким образом, предлагаемым способом можно измерять ток КЗ короткого замыкания и находить его периодическую и апериодическую составляющие, тогда как в способе взятым за прототип измерялся ток только с учетом периодической составляющей. Технико-экономическая эффективность заключается в экономии материальных ресурсов, а именно, меди и проката черных металлов,необходимых для производства трансформаторов тока, с помощью которых традиционно получают информацию о токе,протекающем в электроустановках. 21350 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ измерения тока короткого замыкания(КЗ) при котором фиксируют время 1, между моментами замыкания и размыкания контактов первого геркона, расположенного в магнитном поле тока шинопровода так, что он замыкает свои контакты при токе 1, в шинопроводе и размыкает при 2, отличающийся тем, что дополнительно устанавливают второй геркон вблизи шинопровода так, чтобы он замыкал свои контакты при токе 31, и размыкал при токе 42, фиксируют время 2 между моментами замыкания контактов герконов, затем фиксируют время 3 между моментами замыкания и размыкания контактов второго геркона, составляют уравнения для 1, 2, 3, 4 по формуле 3, используя 1, 2, 3,находят амплитудупериодической составляющей измеряемого тока и начальное значениеапериодической слагающей измеряемого тока из системы четырех составленных уравнений, и по указанной формуле определяют ток КЗ короткого замыкания в любой момент времени, где Та постоянная времени.
