Способ измерения тока в проводнике с помощью геркона
Формула / Реферат
Изобретение относится к энергетике, а именно к измерительной технике.
Технический результат изобретения - повышение точности измерения тока.
Способ измерения тока в проводнике с помощью геркона, при котором геркон с нормально разомкнутыми контактами устанавливают вблизи проводника, настраивают его так, чтобы он срабатывал и замыкал контакты при токе IСР 1 в проводнике, возвращался в исходное положение и размыкал контакты при токе IОТП 1, измеряют время между моментами замыкания и размыкания контактов и по этому времени вычисляют амплитуду тока, отличающийся тем, что дополнительно устанавливают второй геркон с нормально разомкнутыми контактами, настраеваемый так, чтобы он срабатывал при токе ICP 1, a возвращался при токе IОТП 2< IОТП 1 измеряют время между моментами размыкания контактов герконов после их срабатывания и определяют амплитуду измеряемого тока по формуле
Технико-экономическая эффективность заключается в экономии материальных ресурсов, а именно меди и проката черных металлов, необходимых для производства трансформаторов тока.
Текст
(51) 01 19/30 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Клецель Марк Яковлевич Майшев Павел Николаевич Токомбаев Мират Тулегенович(73) Республиканское государственное казенное предприятие Павлодарский государственный уни верситет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ ИЗМЕРЕНИЯ ТОКА В ПРОВОДНИКЕ С ПОМОЩЬЮ ГЕРКОНАКОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Клецель Марк Яковлевич Майшев Павел Николаевич Токомбаев Мират Тулетенович(73) Республиканское государственное казенное предприятие Павлодарский государственный уни верситет ИМ. С. Торайгырова Министерства образования и науки Республики Казахстан (К 2)(54) СПОСОБ ИЗМЕРЕНИЯ ТОКА В ПРОВОДНИКЕ С ПОМОЩЬЮ ГЕРКОНА
МПК / Метки
МПК: G01R 19/30
Метки: проводнике, геркона, тока, способ, измерения, помощью
Код ссылки
<a href="https://kz.patents.su/2-ip19949-sposob-izmereniya-toka-v-provodnike-s-pomoshhyu-gerkona.html" rel="bookmark" title="База патентов Казахстана">Способ измерения тока в проводнике с помощью геркона</a>
Способ измерения тока
Номер предварительного патента: 16020
Опубликовано: 15.07.2005
Авторы: Токомбаев Мират Тулегенович, Таронов Константин Сергеевич, Клецель Марк Яковлевич, Майшев Павел Николаевич
МПК: G01R 19/30
Метки: измерения, способ, тока
Формула / Реферат:
Изобретение относится к энергетике, а именнок измерительной технике.Технический результат изобретения - повышениеточности измерения тока.Способ измерения тока в проводнике заключается в фиксации напряжения на концах обмотки геркона, расположенного вблизи проводника и настроенного так, чтобы он замыкался при токе I1 в проводнике и размыкался при токе I2, с целью повышения точности измерения тока дополнительно измеряют время t1 между моментами...
Устройство бесконтактного дистанционного измерения тока воздушных электрических линий
Номер предварительного патента: 9927
Опубликовано: 15.02.2001
Авторы: Новокшенов Владимир Степанович, Галиев Какимжан Уралович
МПК: G01R 19/02
Метки: измерения, воздушных, бесконтактного, электрических, устройство, дистанционного, тока, линий
Формула / Реферат:
Изобретение относится к электроизмерительной технике и предназначено для дистанционного бесконтактного измерения нагрузки (тока) воздушной электрической линии.Технический результат изобретения - повышение чувствительности и помехоустойчивости устройства контроля нагрузки (тока) воздушной линии электропередачи.Устройство бесконтактного дистанционного измерения тока воздушных электрических линий содержит датчик напряженности магнитного поля и блок...
Фильтр тока обратной последовательности для электроустановки с токопроводами, расположенными по вершинам треугольника
Номер предварительного патента: 18935
Опубликовано: 15.11.2007
Авторы: Клецель Марк Яковлевич, Жантлесова Асемгуль Бейсембаевна
МПК: H02H 3/08
Метки: треугольника, расположенными, фильтр, вершинам, тока, последовательности, электроустановки, токопроводами, обратной
Формула / Реферат:
Изобретение относится к электротехнике, а именно к технике релейной защиты.Технический результат изобретения - возможность использования для электроустановки с токопроводами, расположенными по вершинам треугольника, и повышение чувствительности фильтра тока обратной последовательности.Для этого фильтр тока обратной последовательности для электроустановки с токопроводами, расположенными по вершинам треугольника, содержащий первую и вторую...

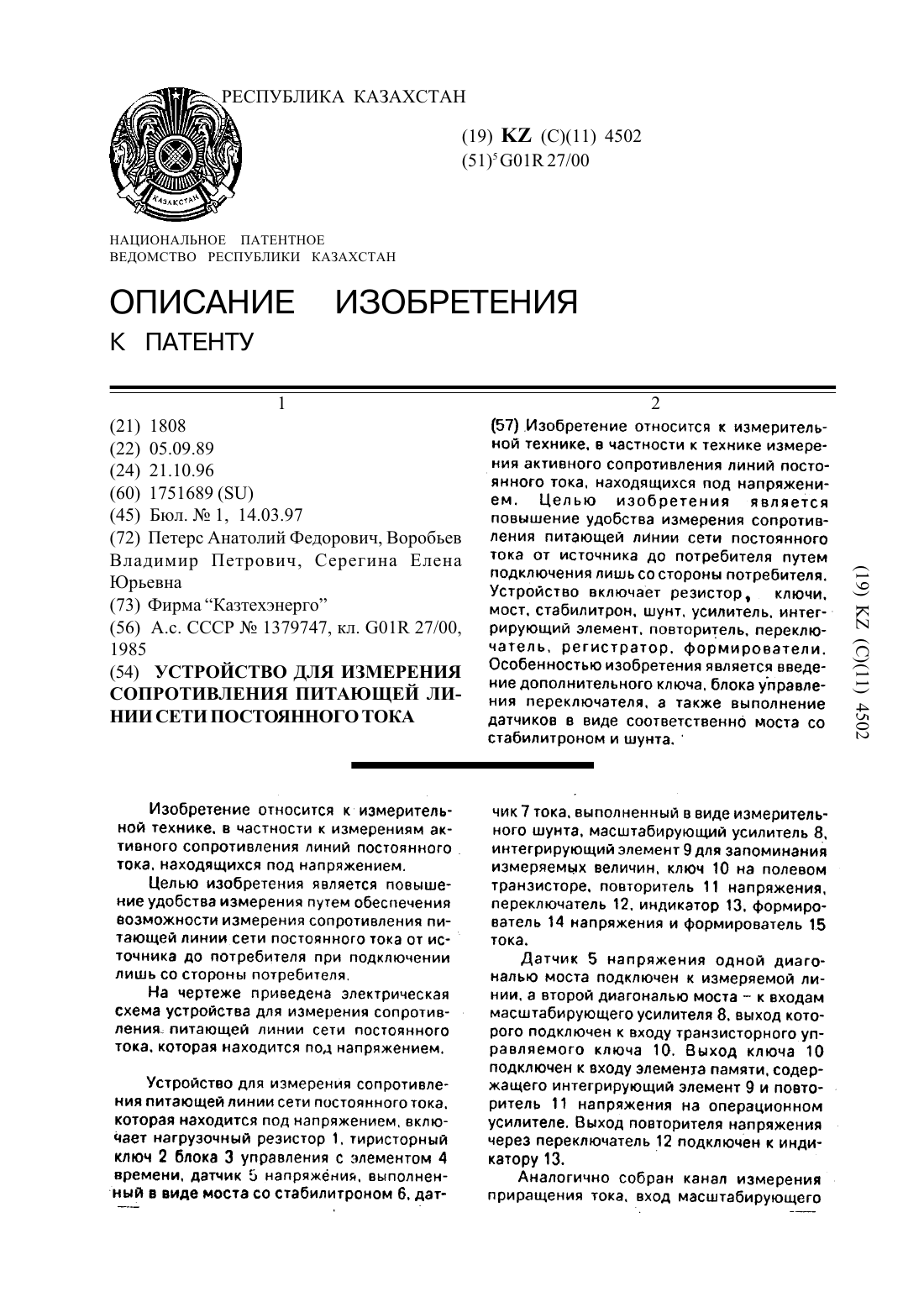

Устройство для измерения сопротивления питающей линии сети постоянного тока
