Индикатор герметичности

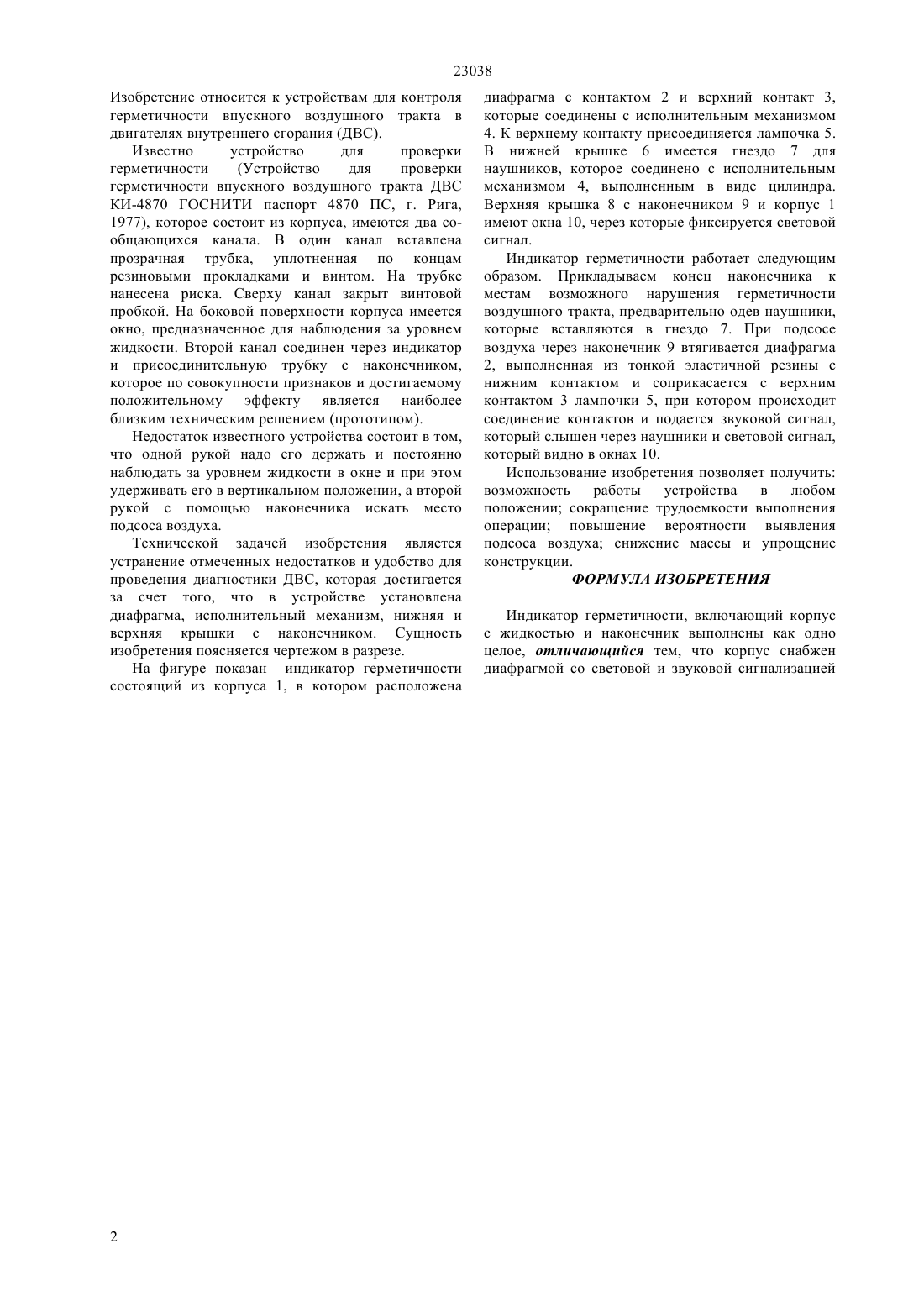

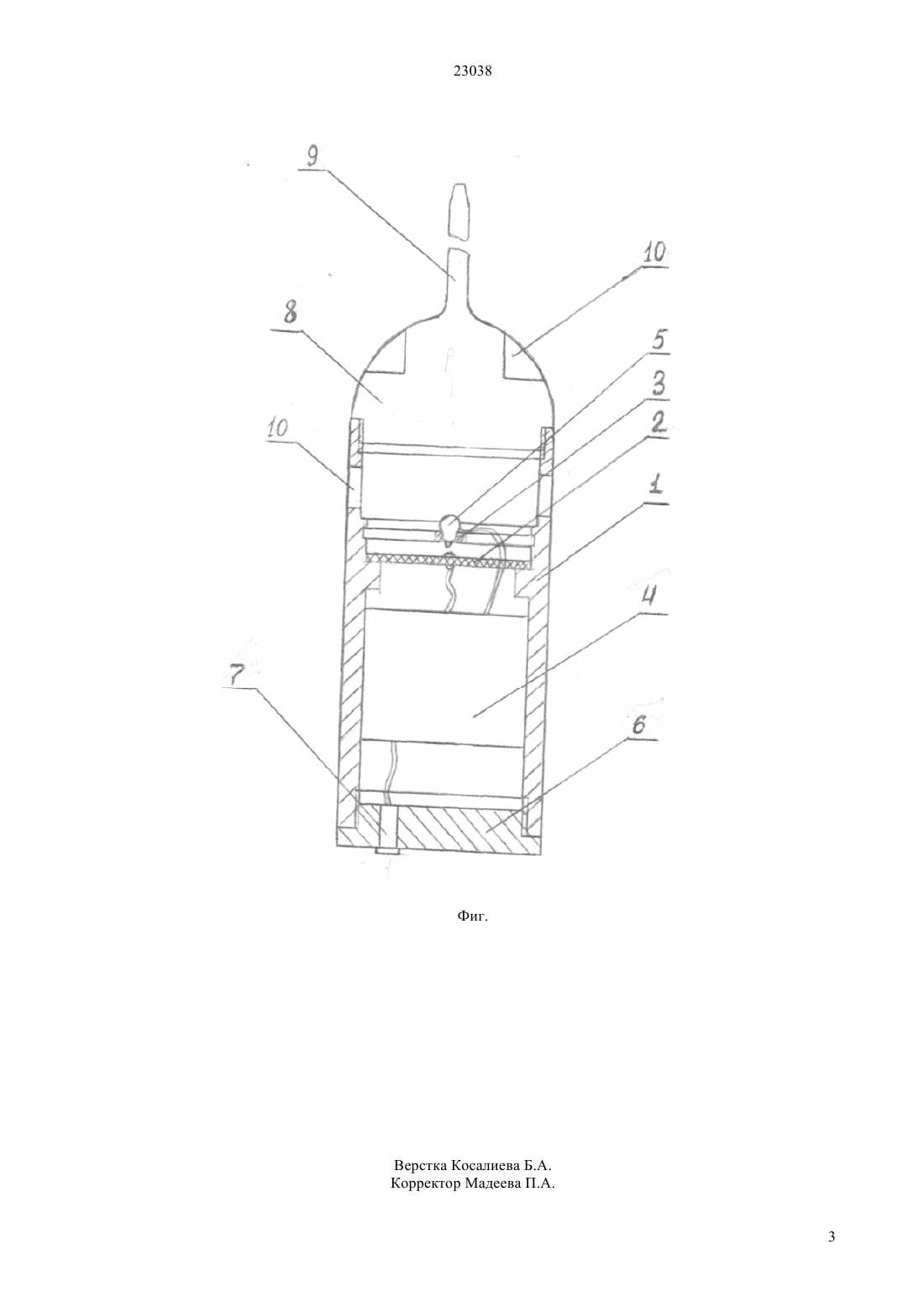

(51) 01 3/00 (2010.01) 01 3/08 (2010.01) 01 3/16 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является устранение отмеченных недостатков и удобство для проведения диагностики ДВС, которая достигается за счет того, что в устройстве установлена диафрагма 2, исполнительный механизм 4, нижняя крышка 6 и верхняя крышка 8 с наконечником 9. Работа устройства обеспечивается в любом положении, а при обнаружении мест нарушения герметичности подается звуковой и световой сигнал(76) Бабченко Лев Андреевич Устройство для проверки герметичности(56) впускного воздушного тракта ДВС КИ-4870 ГОСНИТИ паспорт 4870 ПС, г. Рига, 1977(57) Изобретение относится к устройствам для контроля герметичности впускного воздушного тракта в двигателях внутреннего сгорания (ДВС). 23038 Изобретение относится к устройствам для контроля герметичности впускного воздушного тракта в двигателях внутреннего сгорания (ДВС). Известно устройство для проверки герметичности(Устройство для проверки герметичности впускного воздушного тракта ДВС КИ-4870 ГОСНИТИ паспорт 4870 ПС, г. Рига,1977), которое состоит из корпуса, имеются два сообщающихся канала. В один канал вставлена прозрачная трубка, уплотненная по концам резиновыми прокладками и винтом. На трубке нанесена риска. Сверху канал закрыт винтовой пробкой. На боковой поверхности корпуса имеется окно, предназначенное для наблюдения за уровнем жидкости. Второй канал соединен через индикатор и присоединительную трубку с наконечником,которое по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Недостаток известного устройства состоит в том,что одной рукой надо его держать и постоянно наблюдать за уровнем жидкости в окне и при этом удерживать его в вертикальном положении, а второй рукой с помощью наконечника искать место подсоса воздуха. Технической задачей изобретения является устранение отмеченных недостатков и удобство для проведения диагностики ДВС, которая достигается за счет того, что в устройстве установлена диафрагма, исполнительный механизм, нижняя и верхняя крышки с наконечником. Сущность изобретения поясняется чертежом в разрезе. На фигуре показан индикатор герметичности состоящий из корпуса 1, в котором расположена диафрагма с контактом 2 и верхний контакт 3,которые соединены с исполнительным механизмом 4. К верхнему контакту присоединяется лампочка 5. В нижней крышке 6 имеется гнездо 7 для наушников, которое соединено с исполнительным механизмом 4, выполненным в виде цилиндра. Верхняя крышка 8 с наконечником 9 и корпус 1 имеют окна 10, через которые фиксируется световой сигнал. Индикатор герметичности работает следующим образом. Прикладываем конец наконечника к местам возможного нарушения герметичности воздушного тракта, предварительно одев наушники,которые вставляются в гнездо 7. При подсосе воздуха через наконечник 9 втягивается диафрагма 2, выполненная из тонкой эластичной резины с нижним контактом и соприкасается с верхним контактом 3 лампочки 5, при котором происходит соединение контактов и подается звуковой сигнал,который слышен через наушники и световой сигнал,который видно в окнах 10. Использование изобретения позволяет получить возможность работы устройства в любом положении сокращение трудоемкости выполнения операции повышение вероятности выявления подсоса воздуха снижение массы и упрощение конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ Индикатор герметичности, включающий корпус с жидкостью и наконечник выполнены как одно целое, отличающийся тем, что корпус снабжен диафрагмой со световой и звуковой сигнализацией
