Индикатор герметичности

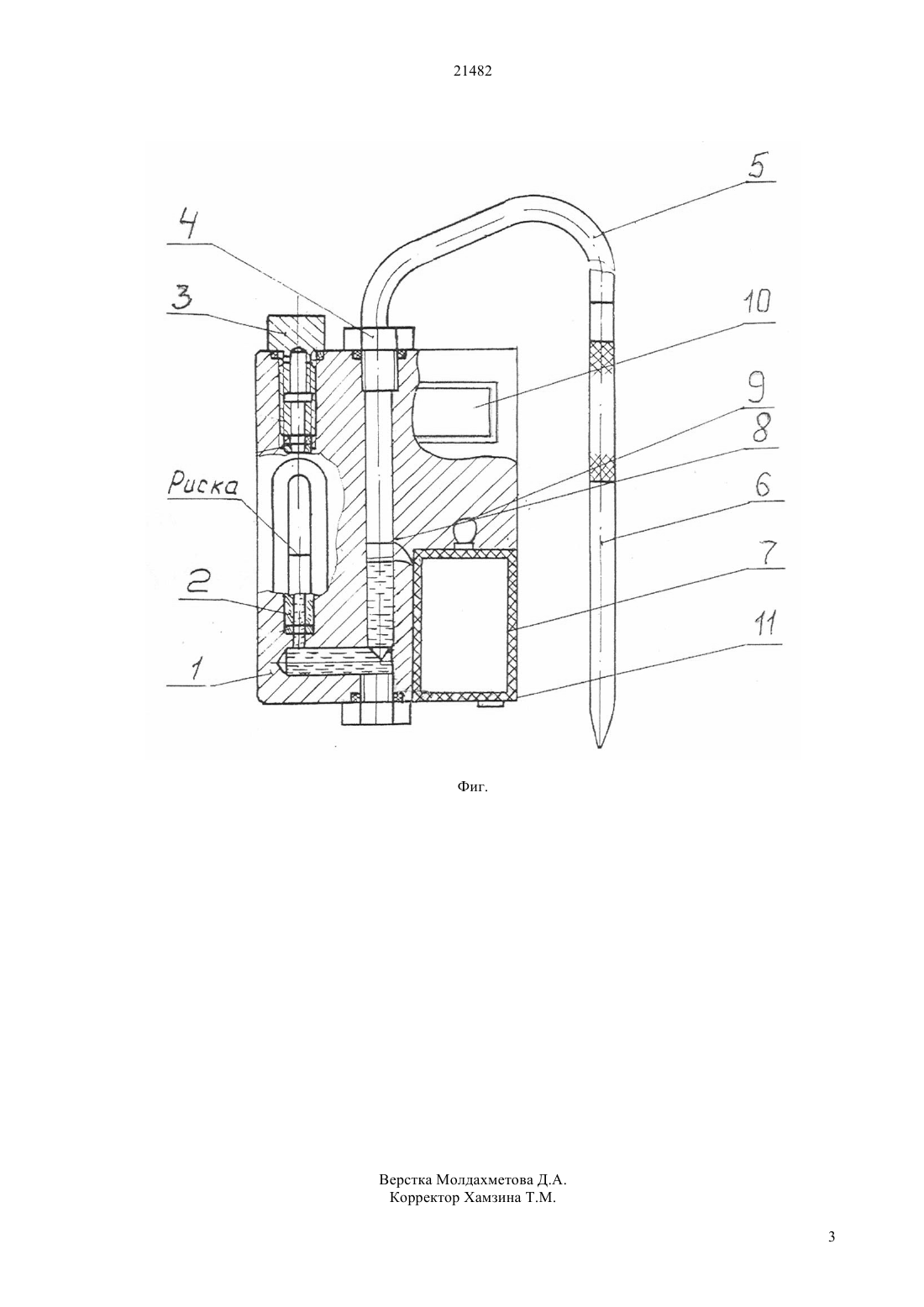

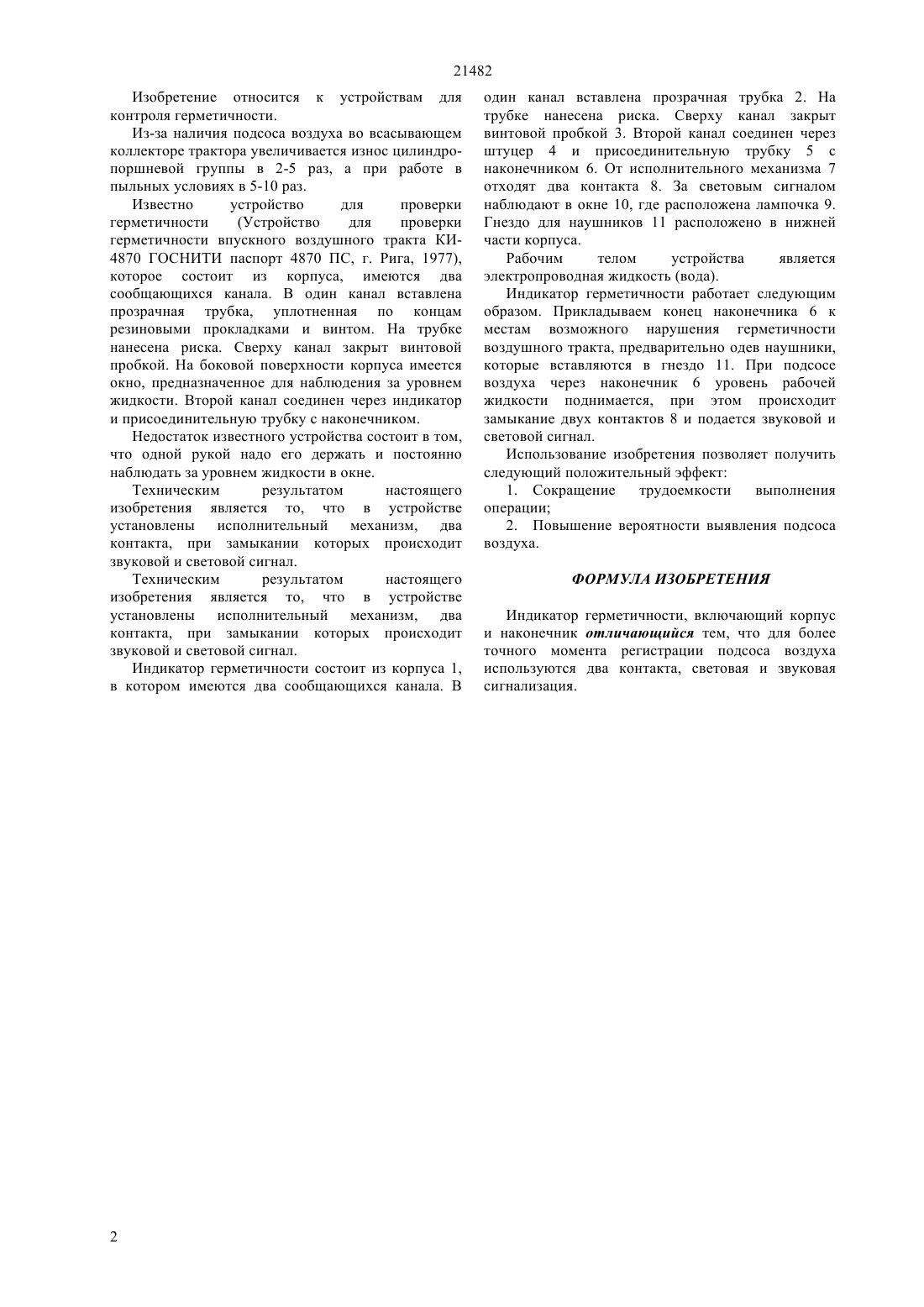

(51) 01 3/00 (2006.01) 01 3/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Индикатор герметичности отличается тем, что имеет исполнительный механизм с двумя контактами. Использование изобретения позволяет определить места нарушения герметичности воздушного тракта не наблюдая за уровнем жидкости, что снижает трудоемкость выполнения операции и повышает вероятность обнаружения подсоса воздуха.(56) Устройство для проверки герметичности впускного воздушного тракта КИ-4870 ПС. г. Рига. 1977 21482 Изобретение относится к устройствам для контроля герметичности. Из-за наличия подсоса воздуха во всасывающем коллекторе трактора увеличивается износ цилиндропоршневой группы в 2-5 раз, а при работе в пыльных условиях в 5-10 раз. Известно устройство для проверки герметичности(Устройство для проверки герметичности впускного воздушного тракта КИ 4870 ГОСНИТИ паспорт 4870 ПС, г. Рига, 1977),которое состоит из корпуса, имеются два сообщающихся канала. В один канал вставлена прозрачная трубка, уплотненная по концам резиновыми прокладками и винтом. На трубке нанесена риска. Сверху канал закрыт винтовой пробкой. На боковой поверхности корпуса имеется окно, предназначенное для наблюдения за уровнем жидкости. Второй канал соединен через индикатор и присоединительную трубку с наконечником. Недостаток известного устройства состоит в том,что одной рукой надо его держать и постоянно наблюдать за уровнем жидкости в окне. Техническим результатом настоящего изобретения является то, что в устройстве установлены исполнительный механизм, два контакта, при замыкании которых происходит звуковой и световой сигнал. Техническим результатом настоящего изобретения является то, что в устройстве установлены исполнительный механизм, два контакта, при замыкании которых происходит звуковой и световой сигнал. Индикатор герметичности состоит из корпуса 1,в котором имеются два сообщающихся канала. В один канал вставлена прозрачная трубка 2. На трубке нанесена риска. Сверху канал закрыт винтовой пробкой 3. Второй канал соединен через штуцер 4 и присоединительную трубку 5 с наконечником 6. От исполнительного механизма 7 отходят два контакта 8. За световым сигналом наблюдают в окне 10, где расположена лампочка 9. Гнездо для наушников 11 расположено в нижней части корпуса. Рабочим телом устройства является электропроводная жидкость (вода). Индикатор герметичности работает следующим образом. Прикладываем конец наконечника 6 к местам возможного нарушения герметичности воздушного тракта, предварительно одев наушники,которые вставляются в гнездо 11. При подсосе воздуха через наконечник 6 уровень рабочей жидкости поднимается, при этом происходит замыкание двух контактов 8 и подается звуковой и световой сигнал. Использование изобретения позволяет получить следующий положительный эффект 1. Сокращение трудоемкости выполнения операции 2. Повышение вероятности выявления подсоса воздуха. ФОРМУЛА ИЗОБРЕТЕНИЯ Индикатор герметичности, включающий корпус и наконечник отличающийся тем, что для более точного момента регистрации подсоса воздуха используются два контакта, световая и звуковая сигнализация.
