Пропариватель для зерна

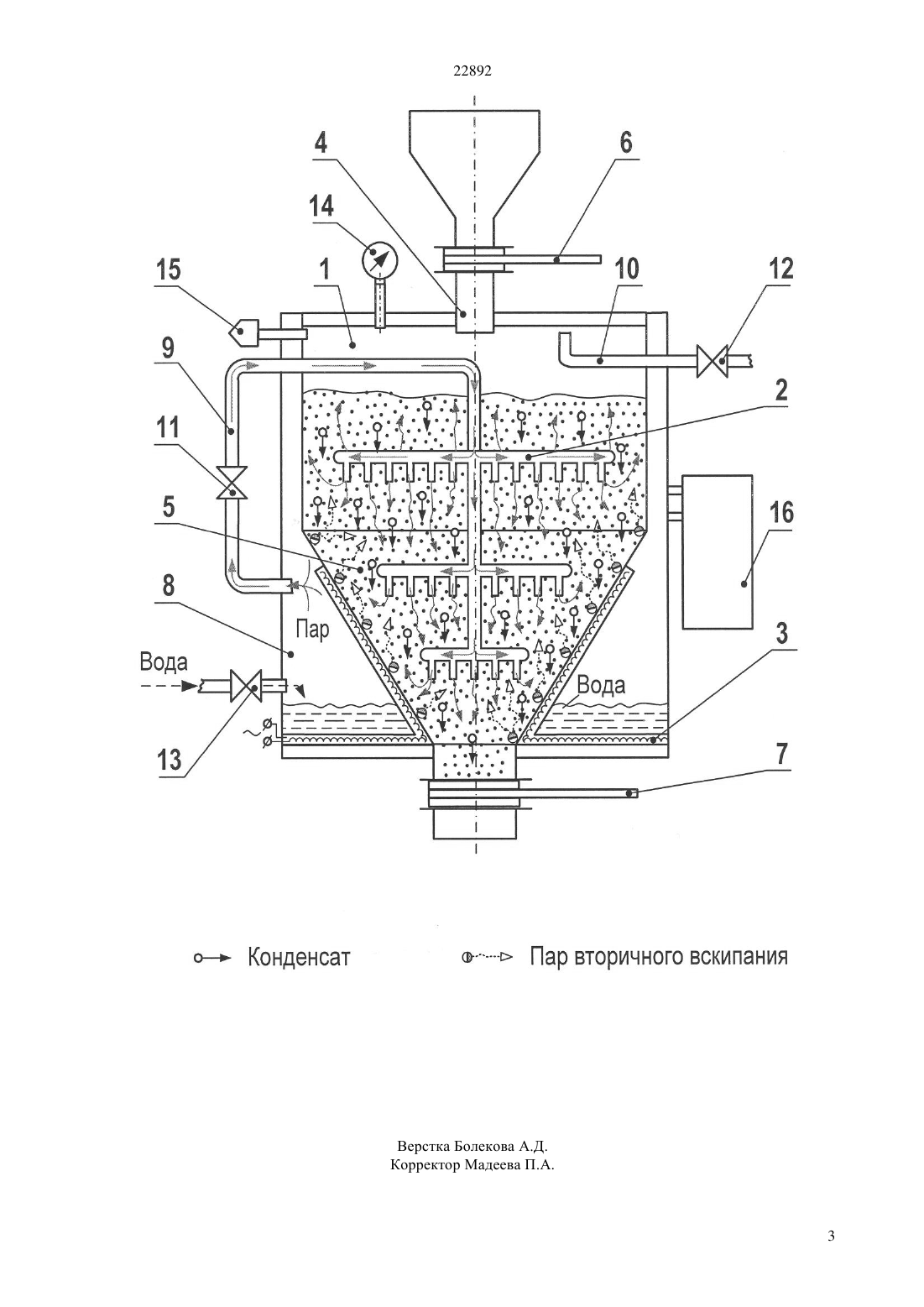

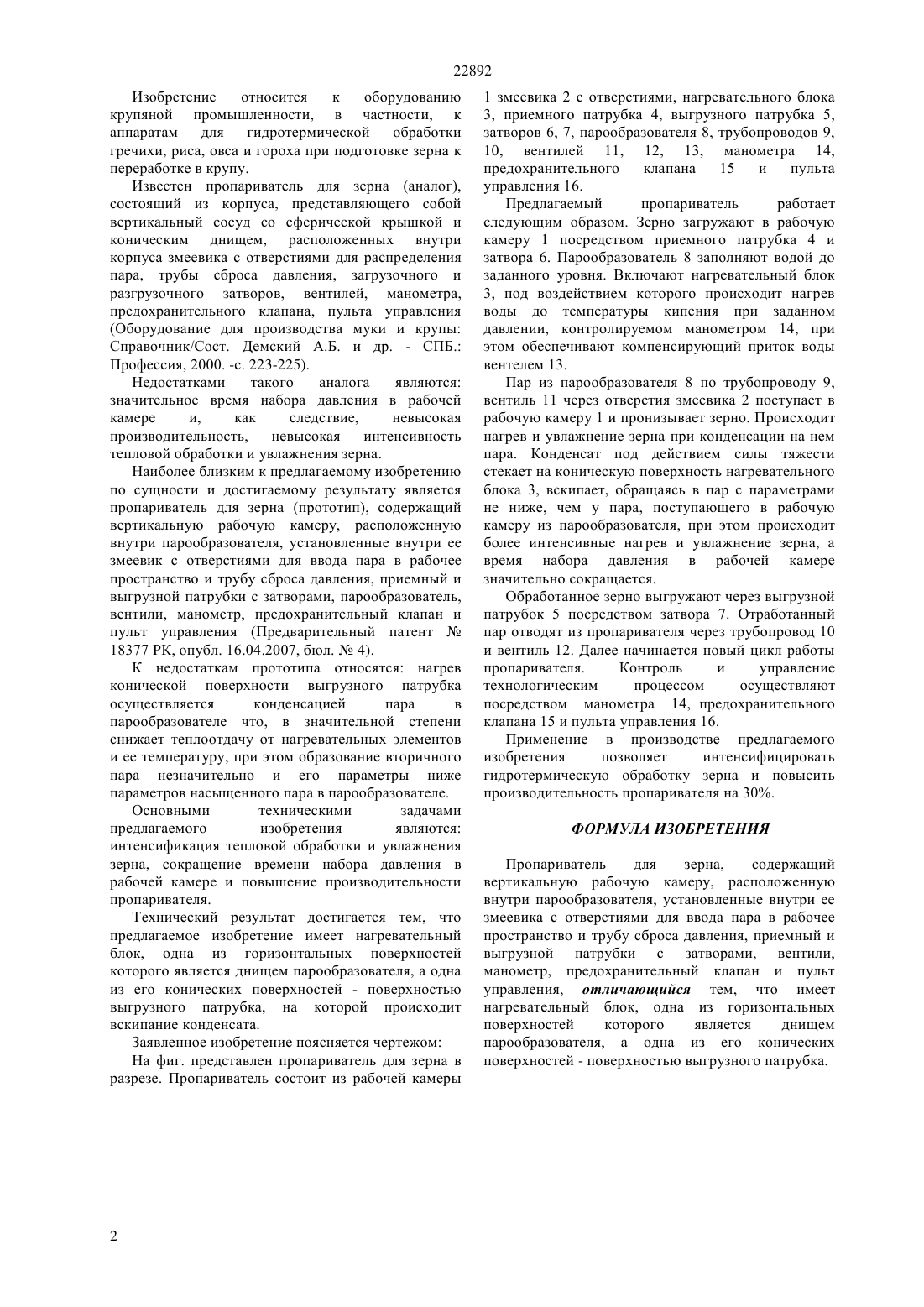

(51) 02 1/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ змеевик с отверстиями для ввода пара в рабочее пространство и трубу сброса давления, приемный и выгрузной патрубки с затворами, вентили,манометр, предохранительный клапан и пульт управления. Пропариватель отличается тем, что имеет нагревательный блок, одна из горизонтальных поверхностей которого является днищем парообразователя, а одна из его конических поверхностей - поверхностью выгрузного патрубка,на которой происходит вскипание конденсата. Это обеспечивает более высокую интенсификацию тепловой обработки и увлажнения зерна,значительно сокращает время набора давления в рабочей камере и повышает производительность пропаривателя.(76) Румянцев Александр Алексеевич Борзов Николай Андреевич Беспалько Лидия Федоровна(56) Предварительный патент РК 18377, В 02 В 1/08, 2007(57) Изобретение относится к оборудованию крупяной промышленности, в частности, к аппаратам для гидротермической обработки гречихи, риса, овса и гороха при подготовке зерна к переработке в крупу. Пропариватель для зерна содержит вертикальную рабочую камеру, расположенную внутри парообразователя, установленные внутри ее 22892 Изобретение относится к оборудованию крупяной промышленности, в частности, к аппаратам для гидротермической обработки гречихи, риса, овса и гороха при подготовке зерна к переработке в крупу. Известен пропариватель для зерна (аналог),состоящий из корпуса, представляющего собой вертикальный сосуд со сферической крышкой и коническим днищем, расположенных внутри корпуса змеевика с отверстиями для распределения пара, трубы сброса давления, загрузочного и разгрузочного затворов, вентилей, манометра,предохранительного клапана, пульта управления(Оборудование для производства муки и крупы Справочник/Сост. Демский А.Б. и др. - СПБ. Профессия, 2000. -с. 223-225). Недостатками такого аналога являются значительное время набора давления в рабочей камере и,как следствие,невысокая производительность,невысокая интенсивность тепловой обработки и увлажнения зерна. Наиболее близким к предлагаемому изобретению по сущности и достигаемому результату является пропариватель для зерна (прототип), содержащий вертикальную рабочую камеру, расположенную внутри парообразователя, установленные внутри ее змеевик с отверстиями для ввода пара в рабочее пространство и трубу сброса давления, приемный и выгрузной патрубки с затворами, парообразователь,вентили, манометр, предохранительный клапан и пульт управления (Предварительный патент 18377 РК, опубл. 16.04.2007, бюл.4). К недостаткам прототипа относятся нагрев конической поверхности выгрузного патрубка осуществляется конденсацией пара в парообразователе что, в значительной степени снижает теплоотдачу от нагревательных элементов и ее температуру, при этом образование вторичного пара незначительно и его параметры ниже параметров насыщенного пара в парообразователе. Основными техническими задачами предлагаемого изобретения являются интенсификация тепловой обработки и увлажнения зерна, сокращение времени набора давления в рабочей камере и повышение производительности пропаривателя. Технический результат достигается тем, что предлагаемое изобретение имеет нагревательный блок, одна из горизонтальных поверхностей которого является днищем парообразователя, а одна из его конических поверхностей - поверхностью выгрузного патрубка, на которой происходит вскипание конденсата. Заявленное изобретение поясняется чертежом На фиг. представлен пропариватель для зерна в разрезе. Пропариватель состоит из рабочей камеры 1 змеевика 2 с отверстиями, нагревательного блока 3, приемного патрубка 4, выгрузного патрубка 5,затворов 6, 7, парообразователя 8, трубопроводов 9,10, вентилей 11, 12, 13, манометра 14,предохранительного клапана 15 и пульта управления 16. Предлагаемый пропариватель работает следующим образом. Зерно загружают в рабочую камеру 1 посредством приемного патрубка 4 и затвора 6. Парообразователь 8 заполняют водой до заданного уровня. Включают нагревательный блок 3, под воздействием которого происходит нагрев воды до температуры кипения при заданном давлении, контролируемом манометром 14, при этом обеспечивают компенсирующий приток воды вентелем 13. Пар из парообразователя 8 по трубопроводу 9,вентиль 11 через отверстия змеевика 2 поступает в рабочую камеру 1 и пронизывает зерно. Происходит нагрев и увлажнение зерна при конденсации на нем пара. Конденсат под действием силы тяжести стекает на коническую поверхность нагревательного блока 3, вскипает, обращаясь в пар с параметрами не ниже, чем у пара, поступающего в рабочую камеру из парообразователя, при этом происходит более интенсивные нагрев и увлажнение зерна, а время набора давления в рабочей камере значительно сокращается. Обработанное зерно выгружают через выгрузной патрубок 5 посредством затвора 7. Отработанный пар отводят из пропаривателя через трубопровод 10 и вентиль 12. Далее начинается новый цикл работы пропаривателя. Контроль и управление технологическим процессом осуществляют посредством манометра 14, предохранительного клапана 15 и пульта управления 16. Применение в производстве предлагаемого изобретения позволяет интенсифицировать гидротермическую обработку зерна и повысить производительность пропаривателя на 30. ФОРМУЛА ИЗОБРЕТЕНИЯ Пропариватель для зерна,содержащий вертикальную рабочую камеру, расположенную внутри парообразователя, установленные внутри ее змеевика с отверстиями для ввода пара в рабочее пространство и трубу сброса давления, приемный и выгрузной патрубки с затворами, вентили,манометр, предохранительный клапан и пульт управления, отличающийся тем, что имеет нагревательный блок, одна из горизонтальных поверхностей которого является днищем парообразователя, а одна из его конических поверхностей - поверхностью выгрузного патрубка.
